• Опис

Функції та час спрацювання

FL = Наповнення – витримка часу 7 с.
FS = Наповнення – витримка часу 0.5 с.
ES = Дренаж - витримка часу 0.5 с.
EL = Дренаж - витримка часу 7 с.

Схема підключення та функції реле контролю рівня рідини Finder 72 серии

U = Напруга живлення
B1 = Електрод верхнього рівня
B2 = Електрод нижнього рівня
B3 = Спільний електрод
= Вихідний контакт 11 - 14

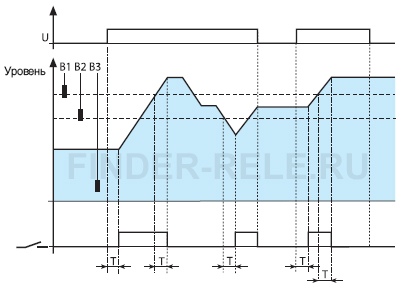

Функція F = Наповнення	Варіант із трьома електродами
		Контроль наполнения в пределах от минимального до максимального уровня. В нормальном режиме уровень жидкости должен циклично изменяться от минимального до максимального уровня, от В2 к В1 с учетом небольшой степени погрешности. Срабатывание • При подаче питания , если уровень жидкости находится ниже В1, выходное реле сработает по истечении выдержки времени Т. • При снижении уровня жидкости ниже минимального уровня 82, выходное реле сработает Возврат • Когда уровень жидкости достигает максимального уровня В1, выходное реле отключится по истечении выдержки времени. • При снятии питания выходное реле мгновенно отключится.

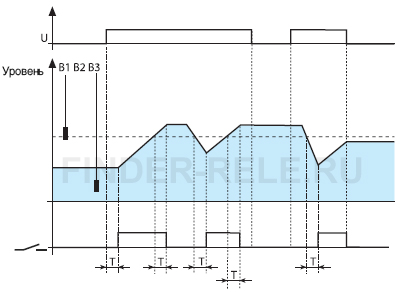

	Вариант с двумя электродами
		Контроль наполнения по заданному значению уровня, В1. 8 нормальном режиме уровень жидкости может колебаться с небольшими отклонениями вблизи уровня В1. Срабатывание • При подаче питания , если уровень жидкости находится ниже пороroвого значения В1, выходное реле сработает по истечении выдержки времени Т. • При снижении уровня жидкости ниже пороговоro значения В1, выходное реле сработает по истечении выдержки времени Т. Возврат • Когда уровень жидкости достигает пороговогo значения 81, выходное реле отключится по истечении выдержки времени . • При снятии питания выходное реле мгновенно отключится.

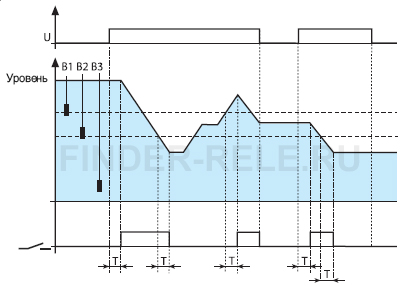

Функція E = Дренажа	Варіант із трьома електродами
		Контроль дренажа в пределах от минимального до максимального уровня. В нормальном режиме уровень жидкости должен циклично изменяться от минимального до максимального уровня, от В2 к В1 с учетом небольшой степени погрешности. Срабатывание • При подаче питания, если уровень жидкости находится выше пороroвого значения В2, выходное реле сработает по истечении выдержки времени Т. • При достижении уровнем жидкости максимального пороroвого значения В1, выходное реле сработает по истечении выдержки времени Т. Возврат • Когда уровень жидкости падает ниже порогового значения В2, выходное реле отключится по истечении выдержки времени. • При снятии питания выходное реле мгновенно отключится.

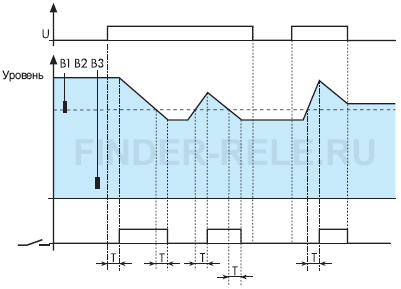

	Вариант с двумя электродами
		Контроль дренажа по заданному значению уровня, В1. В нормальном режиме уровень жидкости может колебаться с небольшими отклонениями вблизи уровня В1. Срабатывание • При подаче питания, если уровень жидкости находится выше порогового значения В1, выходное реле сработает по истечении выдержки времени Т. • При достижении уровнем жидкости макси мального порогового значения В1, выходное реле сработает по истечении выдержки времени Т. Возврат • Когда уровень жидкости падает ниже порогового значения В1, выходное реле отключится по истечении выдержки времени. • При снятии питания выходное реле мгновенно отключится.

Кількість контактів	1 перекидний
Номінальний струм	16А
Номінальна напруга	240В AC
Встановлення	Дін-рейка
Номінальна/максимальна напруга на перемикання	250/400В
Номінальне навантаження для AC1	4000Вт
Матеріал контакту	AgCdO
Електрична довговічність для AC1 у циклах	100 000
Діапазон температур	-20…+60°C
Опції	Регулируемый диапазон чувствительности (5-150 кОм)
Розміри	84х35х58мм
Сертифікація	ISO 9001, EAC

Finder 72.01.8.240.0000 | 720182400000 | Реле контролю рідини; функції наповнення чи дренажу; затримка 0,5-7сек.; чутливість 5-150кОм; 1 перекидний контакт 16А (240В AC)

•

• Виробник: Finder

• Модель: 720182400000

• Наявність: В наявності

• 2689.59 грн. ( з ПДВ )
