Схема підключення та функції таймера Finder 83.41.0.240.0000
U = Напруга живлення
S = Переключение сигналов (Сигнал Start)
= Вихідний контакт
Без сигналу Start
(BE) Задержка выключения по сигналу.
Живлення подається на таймер постоянно.
Выходные контакты срабатывают немедленно при закрытии переключателя сигналов (S)
Размыкание переключателя сигналов инициирует предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние.
* При живленні постійним струмом позитивний полюс слід підключати до клеми А1
** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:
A1 A2 = 230 В перем.тока
B1 A2 = 12 В пост.тока
| Кількість контактів | 1 перекидний |
| Номінальний струм | 16А |
| Номінальна напруга | 24-240В AC/DC |
| Встановлення | Дін-рейка |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 4000Вт |
| Матеріал контакту | AgCdO |
| Електрична довговічність для AC1 у циклах | 100 000 |
| Діапазон температур | -10…+50°C |
| Розміри | 86,2х22,5х100,3мм |
| Сертифікація | ISO 9001, EAC |

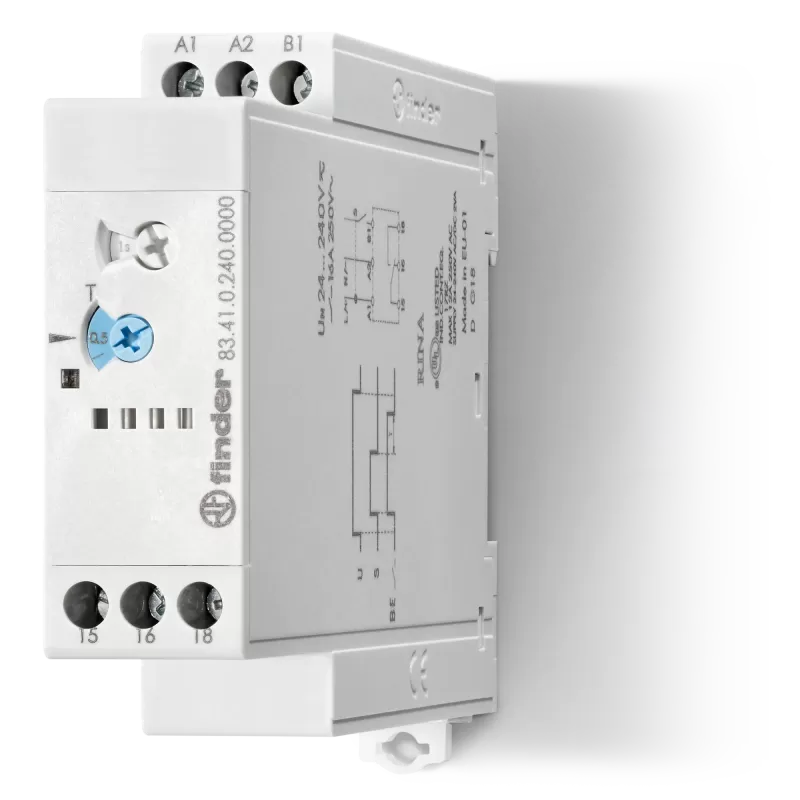

Finder 83.41.0.240.0000 | 834102400000 | Модульний таймер - затримка відключення сигналу (BE); 1 перекидний контакт 16А (~/= 24-240В AC/DC)
Виробник: Finder
Модель: 834102400000
Наявність: В наявності
-
1989.18 грн. ( з ПДВ )
