Схемы подключения
Функция
Настройка режима работы для реле 13.91
Габаритні розміри

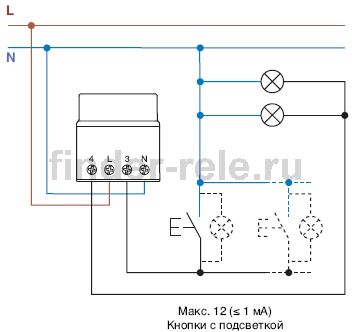

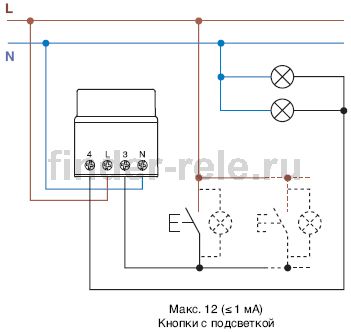

| 3 проводное соединение | 4 проводное соединение |
 |  |
 | (RI) Импульсное реле После каждого импульса выходной контакт меняет свое состояние, поочередно переключаясь на открытый и закрытый. |
 | (IT) Импульсное реле часу При начальном импульсе выходной контакт закрывается и, в соответствии с заданным временем начинается отсчет (фиксировано 10 мин); По истечении времени задержки выходной контакт открывается. В течении заданного времени, при очередном импульсе возможно мгновенное открытие контакта. |

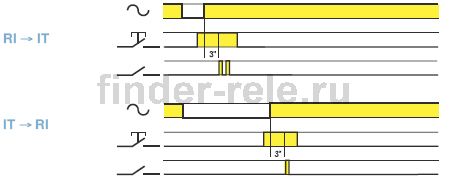

Настройка режима работы для реле 13.91
 | а) Отключить электропитание b) Нажать кнопку Управление с) Включить электропитание, при нажатой кнопке Управление. Через 3 секунды, світлодіод вспыхнет 2 раза для индикации функции “IT”, или 1 раз для функции “RI” |
Габаритні розміри
| Кількість контактів | 1 НВ |
| Матеріал контакту | AgSnO2 |
| Номінальний струм | 10А |
| Номінальна/максимальна напруга на перемикання | 230/-В |
| Номінальне навантаження для AC1 | 4000Вт |
| Мінімальне навантаження на перемикання | 1000мВт |
| Номінальна потужність ламп розжарювання | 800Вт |
| Номінальна потужність компенсованих люмінесцентних ламп | 300Вт |
| Номінальна потужність некомпенсованих люмінесцентних ламп | 400Вт |
| Номінальна потужність галогенних ламп | 800Вт |
| Номінальна потужність світлодіодных ламп | 300Вт |
| Номінальна напруга | 230В AC |
| Електрична довговічність для AC1 у циклах | 100 000 |
| Діапазон температур | -10…+50°C |
| Встановлення | У монтажну коробку |
| Опції | Фунция таймера - задержка отключения 10мин. |
| Розміри | 39х37х22,7мм |
| Сертифікація | ISO 9001, EAC |

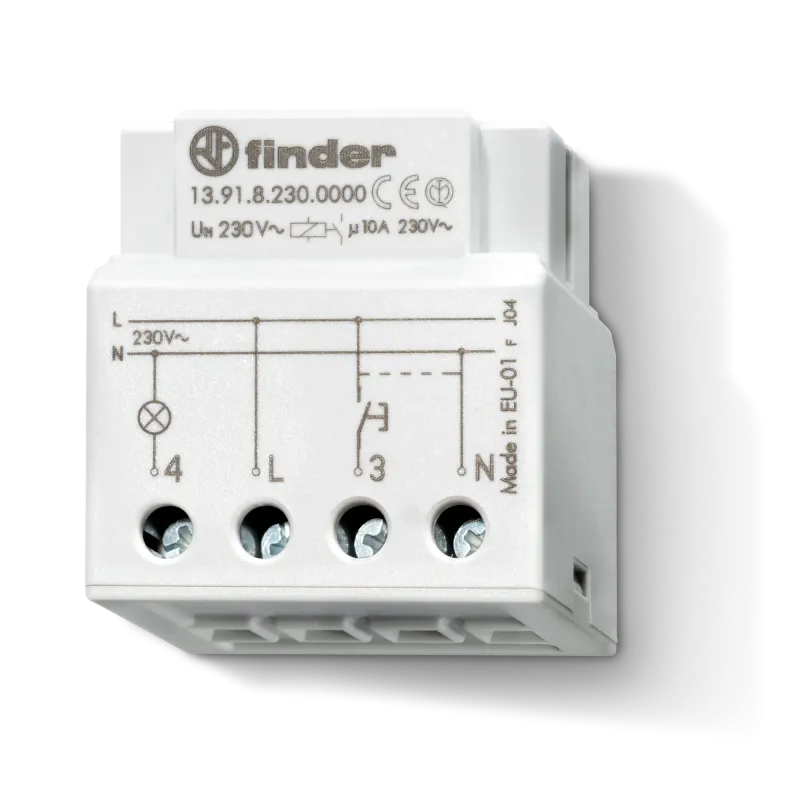

Finder 13.91.8.230.0000 | 139182300000 | Електронне імпульсне реле; 1НВ контакт 10А ( 230В AC) встановлення в монтажну коробку
Виробник: Finder
Модель: 139182300000
Наявність: В наявності
-
1206.12 грн. ( з ПДВ )
