Схема підключення та функції таймера Finder 83.02.0.240.0000
U = Напруга живлення
S = Переключение сигналов (Сигнал Start)
= Вихідний контакт
Работа второго контакта настраивается индивидуально, имеются два варианта: 2 контакта с задержкой или первый контакт с задержкой, а второй мгновенного действия.
Без сигналу Start
(AI) Затримка увімкнення.
Живлення подається на таймер. Контакт замикається коли мине час передустановки.
Скидання відбувається при вимкненні живлення.
(DI) Импульс при включении.
Живлення подається на таймер. Контакт замыкается немедленно.
По прошествии предустановленного времени контакт возвращается в исходное положение.
(SW) Симметричный повтор цикла: пуск во включенном состоянии.
Живлення подається на таймер.
Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.
Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).
С сигналом Start
(BE) Задержка выключения по сигналу.
Живлення подається на таймер постоянно.
Выходные контакты срабатывают немедленно при закрытии переключателя сигналов (S)
Открытие переключателя сигналов инициирует предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние.
(CE) Затримка увімкнення и выключения по сигналу.
Живлення подається на таймер постоянно.
Закрытие переключателя сигналов (S) инициирует предустановленную задержку, после которой выходные контакты срабатывают.
Открытие переключателя сигналов инициирует эту же предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние.
(DE) Импульс при включении по сигналу.
Живлення подається на таймер постоянно.
При моментальном или постоянном замыкании переключателя сигналов (S) выходные контакты срабатывают и остаются в таком состоянии на протяжении заданной задержки, после чего возвращаются в исходное состояние.
(WD) Сторожевая функция (Повторное включение с интервалами по управляющему сигналу).
Живлення подається на таймер постоянно.
При кратковременном или постоянном замыкании контактов управляющего сигнала (S), выходные контакты незамедлительно замыкаются на предустановленный интервал времени, после чего они сбрасываются.
Если управляющий сигнал продолжает быть замкнут, время замыкания выходных контактов увеличивается на это время.
Если контакты управляющего сигнала (S) замкнуты дольше, чем заданное время (Т), выходные контакты сбрасываются.
(WD) Сторожевая функция (Повторное включение с интервалами по управляющему сигналу).
Живлення подається на таймер постоянно.
При кратковременном или постоянном замыкании контактов управляющего сигнала (S), выходные контакты незамедлительно замыкаются на предустановленный интервал времени, после чего они сбрасываются.
Если управляющий сигнал продолжает быть замкнут, время замыкания выходных контактов увеличивается на это время.
Если контакты управляющего сигнала (S) замкнуты дольше, чем заданное время (Т), выходные контакты сбрасываются
Без сигналу Start = Пуск через контакт линии питания (A1).
С сигналом Start = Пуск через контакт на клемме управления (B1).
ПРИМЕЧАНИЕ: Функцию следует задавать до подачи питания на таймер.
* При живленні постійним струмом позитивний полюс слід підключати до клеми А1
** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:
A1 A2 = 230 В перем.тока
B1 A2 = 12 В пост.тока
| Кількість контактів | 2 перекидних |
| Номінальний струм | 12А |
| Номінальна напруга | 24-240В AC/DC |
| Встановлення | Дін-рейка |
| Рівень захисту | IP 20 |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 3000Вт |
| Матеріал контакту | AgNi |
| Електрична довговічність для AC1 у циклах | 150 000 |
| Діапазон температур | –20…+60°C |
| Опції | 2 контакта с отсчетом времени или 1 с отсчетом + 1 мгновенного действия |
| Розміри | 86,2х22,5х100,3мм |
| Сертифікація | ISO 9001, EAC |
| Примітка | Время можно задавать внешним потенциометром |

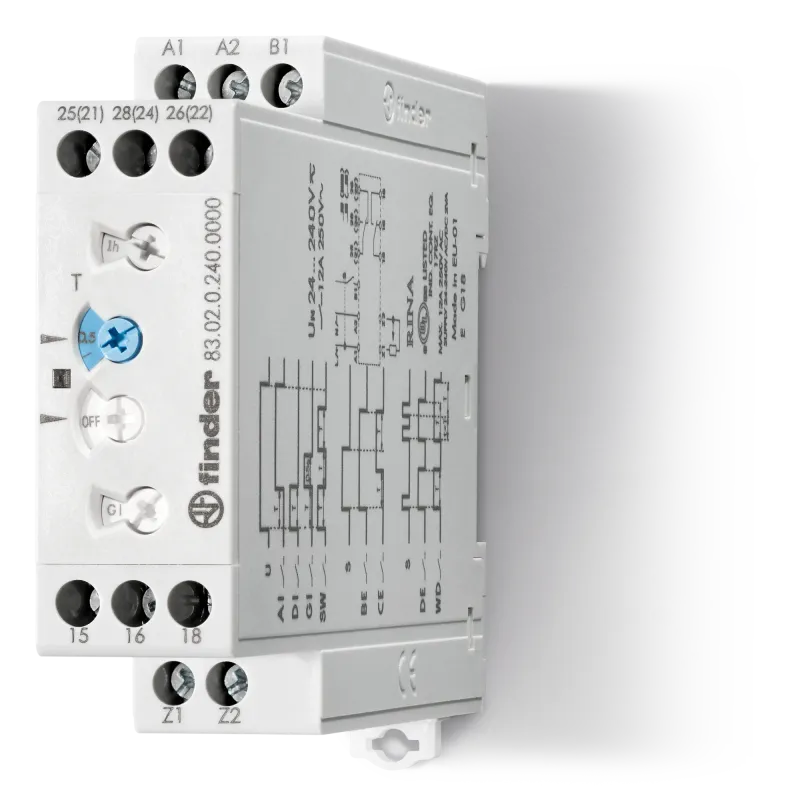

Finder 83.02.0.240.0000 | 830202400000 | Мультифункціональний модульний таймер; Широкий діапазон напруг (~/= 24-240В AC/DC); 2 перекидних контакти 12A; Функції: AI, DI, GI, SW, BE, CE, DE, WD
