Схема підключення та функції таймера Finder 83.52.0.240.0000
U = Напруга живлення
S = Переключение сигналов (Сигнал Start)
P = Контакты Пауза
= Вихідний контакт
Работа второго контакта настраивается, имеется два варианта: 2 контакта с задержкой, первый контакт с задержкой, второй мгновенного действия.
С сигналом Start
(AE) Затримка увімкнення с управляющим сигналом.
Электропитание постоянно подается на таймер.
При замыкании контактов управляющего сигнала (S) происходит замыкание выходных контактов с заданной задержкой по времени.
Размыкание управляющих контактов происходит при отключении электропитания таймера.
(EEa) Интервал с управляющим сигналом при выключении (перезапускаемый).
Электропитание постоянно подается на таймер.
При размыкании контактов управляющего сигнала (S) происходит замыкание выходных контактов на заданное время, по истечении которого выходные контакты размыкаются.
(FE) Интервал с управляющим сигналом при включении и при отключении.
Электропитание постоянно подается на таймер.
При размыкании или замыкании управляющего контакта (S) происходит замыкание выходных контактов на заданное время, по истечении которого выходные контакты размыкаются.
(GE) Импульс с задержкой с управляющим сигналом при включении.
Электропитание постоянно подается на таймер.
При замыкании управляющего контакта (S) происходит отсчет временной задержки, после которой выходные контакты замкнуться на фиксированное время 0.25 сек.
(IT) Шаг с отсчетом времени.
Электропитание постоянно подается на таймер.
При замыкании управляющего контакта (S) происходит незамедлительное замыкание выходных контактов, которые разомкнуться только по истечении заданного времени после момента размыкания управляющего контакта (S).
Во время отсчета таймером временного интервала, имеется возможность разомкнуть выходные контакты путем подачи импульса на управляющий контакт (S).
С сигналом Start и функцией "Пауза"
(BEp) Задержка отключения с управляющим сигналом и функцией «Пауза».
Электропитание постоянно подается на таймер.
Выходные контакты замыкаются при подаче управляющего сигнала (S).
При размыкании контактов управляющего сигнала, выходные контакты размыкаются с заданной задержкой по времени.
При замыкании контактов «Пауза» (Х1-Х2) прерывается отсчет времени, при этом отсчитанное время запоминается, а выходные контакты остаются в замкнутом положении.
После размыкания контактов «Пауза» (Х1-Х2), отсчет времени продолжится до истечения заданной задержки с учетом времени, отсчитанного до момента замыкания контактов «Пауза».
(DEp) Интервалы с управляющим сигналом при включении и функцией «Пауза».
Электропитание постоянно подается на таймер.
При кратковременном или постоянном замыкании контактов управляющего сигнала (S), выходные контакты незамедлительно замыкаются на предустановленный интервал времени.
При замыкании контактов «Пауза» (Х1-Х2) прерывается отсчет времени, а выходные контакты остаются в замкнутом положении.
После размыкания контактов «Пауза» (Х1-Х2), отсчет времени продолжится до истечения заданной задержки с учетом времени, отсчитанного до момента замыкания контактов «Пауза».
(SHp) Функція «Душ» (Задержка отключения с управляющим сигналом и функцией «Пауза»).
Электропитание постоянно подается на таймер.
Выходные контакты замыкаются при подаче управляющего сигнала (S).
При размыкании контактов управляющего сигнала, выходные контакты размыкаются с заданной задержкой по времени.
При замыкании контактов «Пауза» (Х1-Х2) прерывается отсчет времени, при этом отсчитанное время запоминается, а выходные контакты 15-18 и 25-28 переходят в разомкнутое положении.
После размыкания контактов «Пауза» (Х1-Х2), выходные контакты 15-18 и 25-28 замкнуться, отсчет времени продолжится до истечения заданной задержки с учетом времени, отсчитанного до момента замыкания контактов «Пауза», после чего выходные контакты разомкнутся.
С сигналом Start = Пуск через контакт на клемме управления (B1).
ПРИМЕЧАНИЕ: Функцию следует задавать до подачи питания на таймер.
* При живленні постійним струмом позитивний полюс слід підключати до клеми А1
** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:
A1 A2 = 230 В перем.тока
B1 A2 = 12 В пост.тока
*** Pегулируется с использованием внешнего потенциометра (10 kΩ - 0.25Вт).
| Кількість контактів | 2 перекидних |
| Номінальний струм | 12А |
| Номінальна напруга | 24-240В AC/DC |
| Встановлення | Дін-рейка |
| Рівень захисту | IP 20 |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 3000Вт |
| Матеріал контакту | AgNi |
| Електрична довговічність для AC1 у циклах | 60 000 |
| Діапазон температур | -20…+60°C |
| Сертифікація | EAC |
| Примітка | 2 контакта с отсчетом времени или 1 с отсчетом + 1 мгновенного действия |

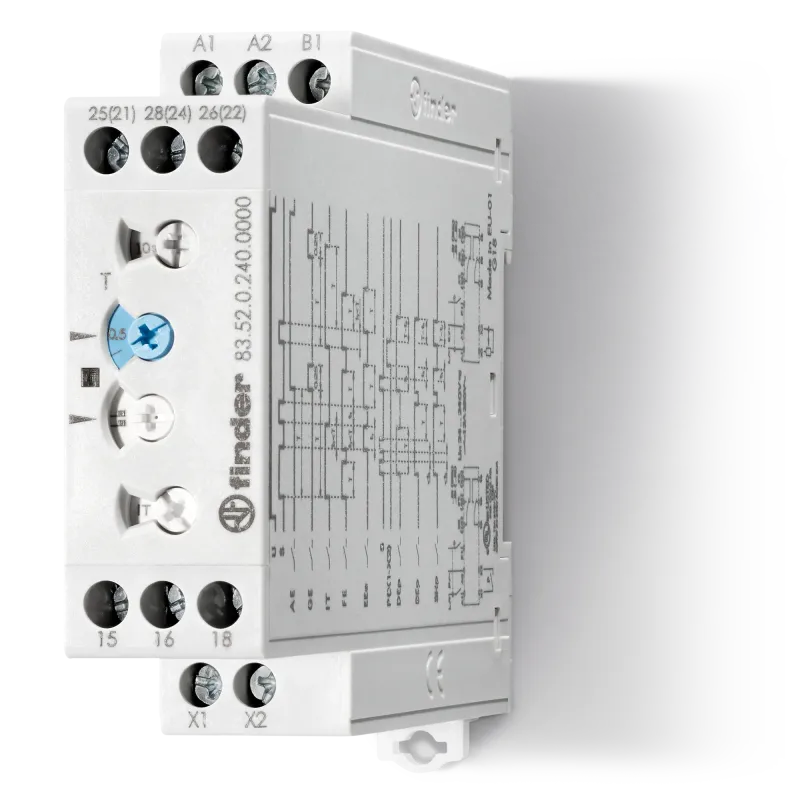

Finder 83.52.0.240.0000 | 835202400000 | Мультифункціональний модульний таймер; Функції: AE, EEa, FE, GE, IT, BEp, DEp, SHp; 2 перекидних контакти 12A; (~/= 24-240В AC/DC)
Виробник: Finder
Модель: 835202400000
Наявність: В наявності
-
3788.57 грн. ( з ПДВ )
