Схема підключення та функції таймера Finder 80.61
U = Напруга живлення
= Вихідний контакт
Без сигналу Start

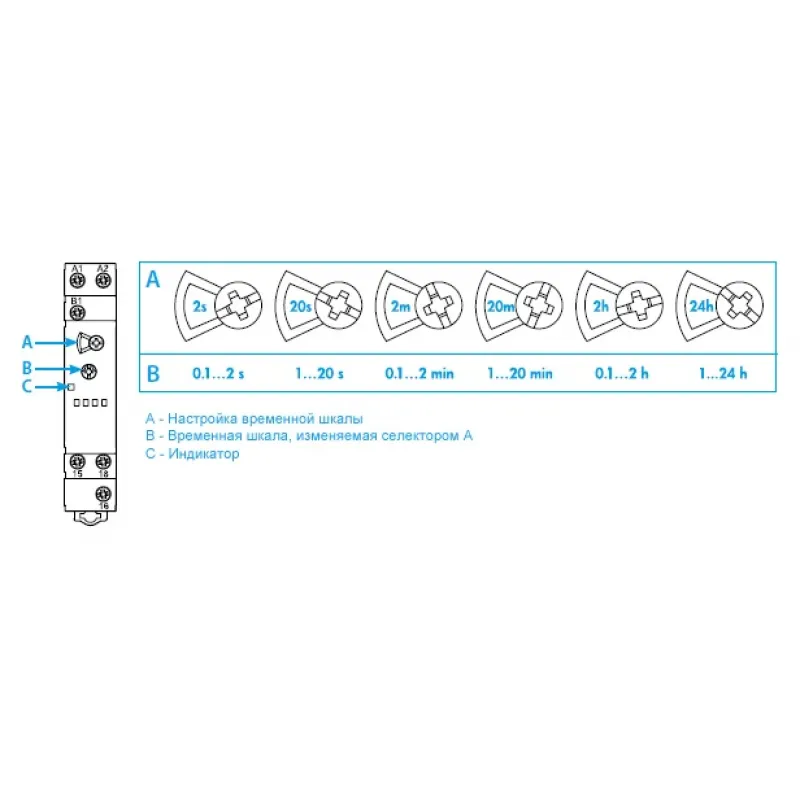

(BI) Задержка выключения по питанию (питание ВЫКЛ). от 0,1с до 180с.
Живлення подається на таймер (не менее 300 мс).
Контакт замыкается немедленно.
Прекращение подачи питания инициирует предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние.
* При живленні постійним струмом позитивний полюс слід підключати до клеми А1
| Кількість контактів | 1 перекидний |
| Номінальний струм | 8А |
| Номінальна напруга | 24-240В AC/DC |
| Встановлення | Дін-рейка |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 2000Вт |
| Матеріал контакту | AgNi |
| Електрична довговічність для AC1 у циклах | 100 000 |
| Діапазон температур | -10…+50°C |

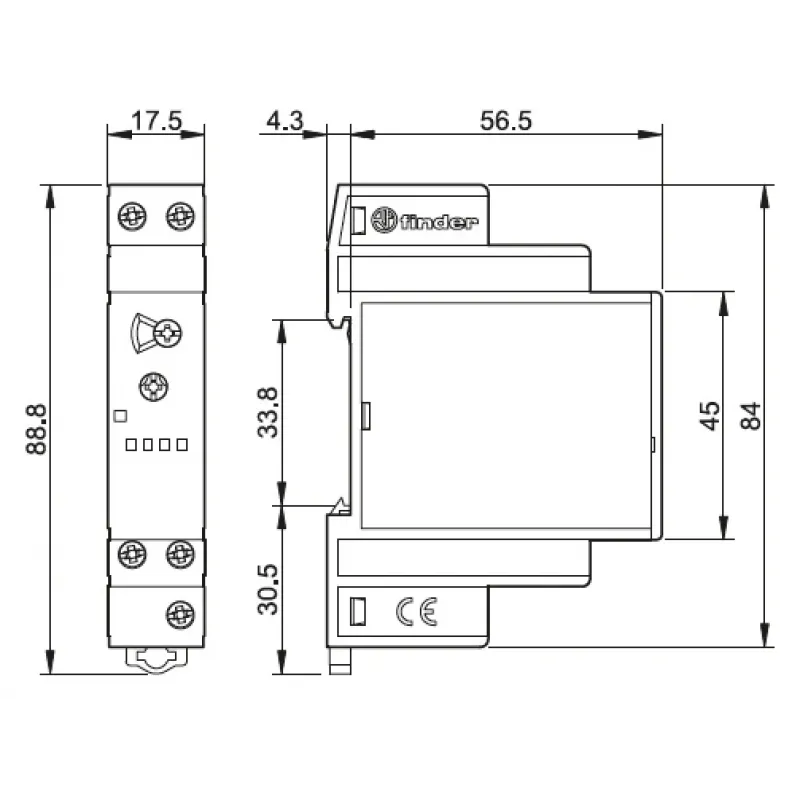

| Розміри | 84х17,5х56,5мм |
| Сертифікація | ISO 9001, EAC |
| Примітка | Старая версия 80.61.0.240.2000 |

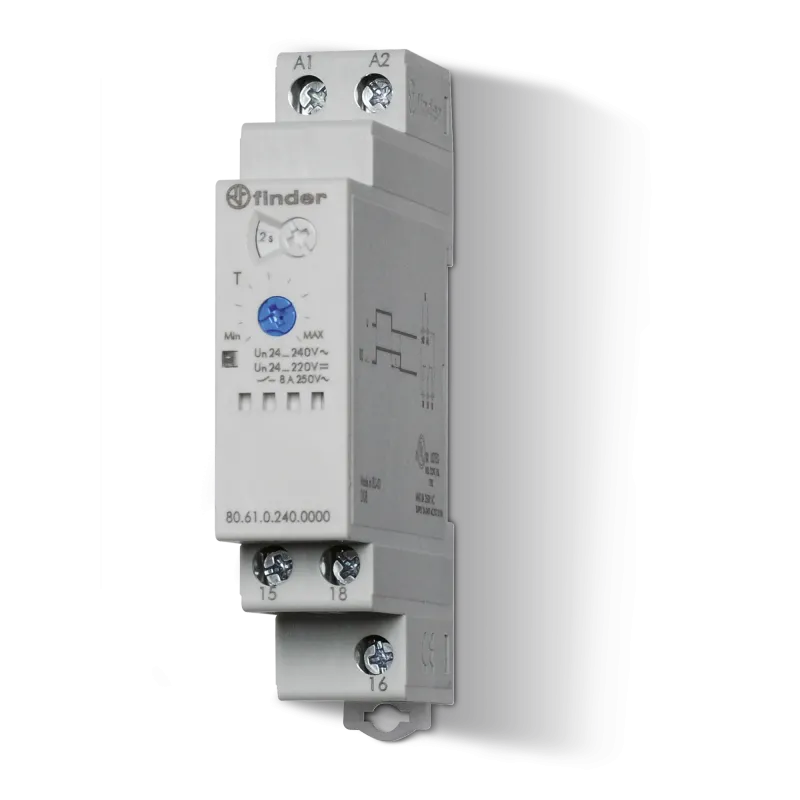

Finder 80.61.0.240.0000 | 806102400000 | Модульне реле часу - затримка відключення живлення (BI); 1 перекидний контакт 8А (~/= 24-240В AC/DC)
Виробник: Finder
Модель: 806102400000
Наявність: В наявності
-
3367.96 грн. ( з ПДВ )
