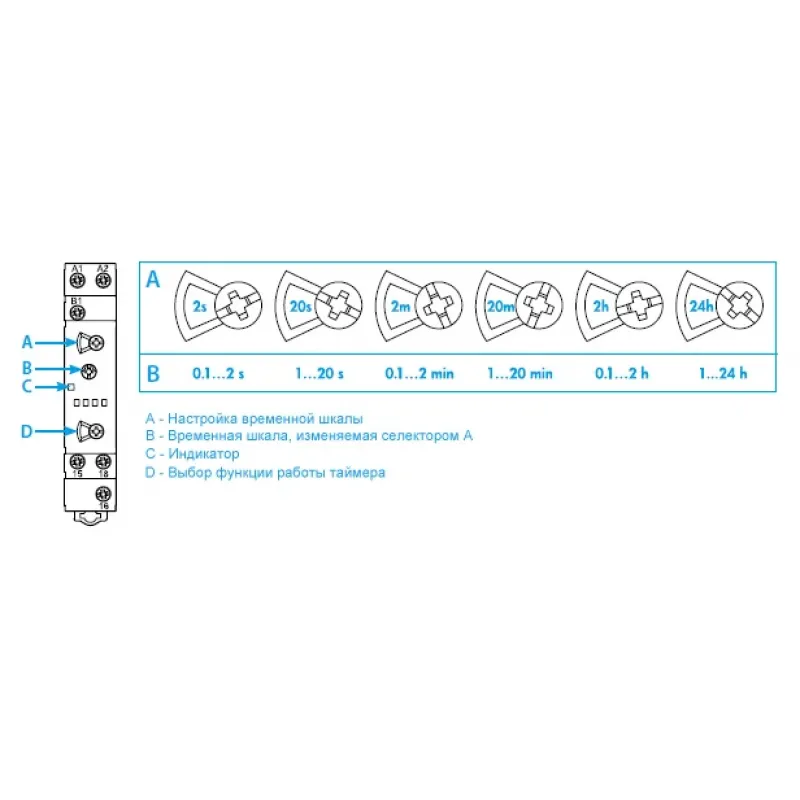

Схема підключення та функції таймера Finder 80.91
U = Напруга живлення
S = Переключение сигналов (Сигнал Start)
= Вихідний контакт
Без сигналу Start
(LI) Асимметричный повтор сигнала (пуск во включенном состоянии)
Живлення подається на таймер.
Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ (T1) и ВЫКЛ (T2) до тех пор, пока подается питание.
Время пребывания в замкнутом и разомкнутом состоянии настраивается независимо.
Скидання відбувається при вимкненні живлення.
С сигналом Start
(LE) Асимметричный повтор сигнала (пуск во включенном состоянии)
Живлення подається на таймер постоянно.
Выходные контакты срабатывают немедленно при закрытии переключателя сигналов (S), которые переключаются между положениями ВКЛ (T1) и ВЫКЛ (T2) до размыкания.
Время пребывания в замкнутом и разомкнутом состоянии настраивается независимо.
Открытие переключателя сигналов инициирует завершение текущей временной программы, после которой выходные контакты возвращаются в исходное состояние.
* При живленні постійним струмом позитивний полюс слід підключати до клеми А1
** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:
A1 A2 = 230 В перем.тока
B1 A2 = 12 В пост.тока
| Кількість контактів | 1 перекидний |
| Номінальний струм | 16А |
| Номінальна напруга | 12-240В AC/DC |
| Встановлення | Дін-рейка |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 4000Вт |
| Матеріал контакту | AgCdO |
| Електрична довговічність для AC1 у циклах | 100 000 |
| Діапазон температур | -10…+50°C |

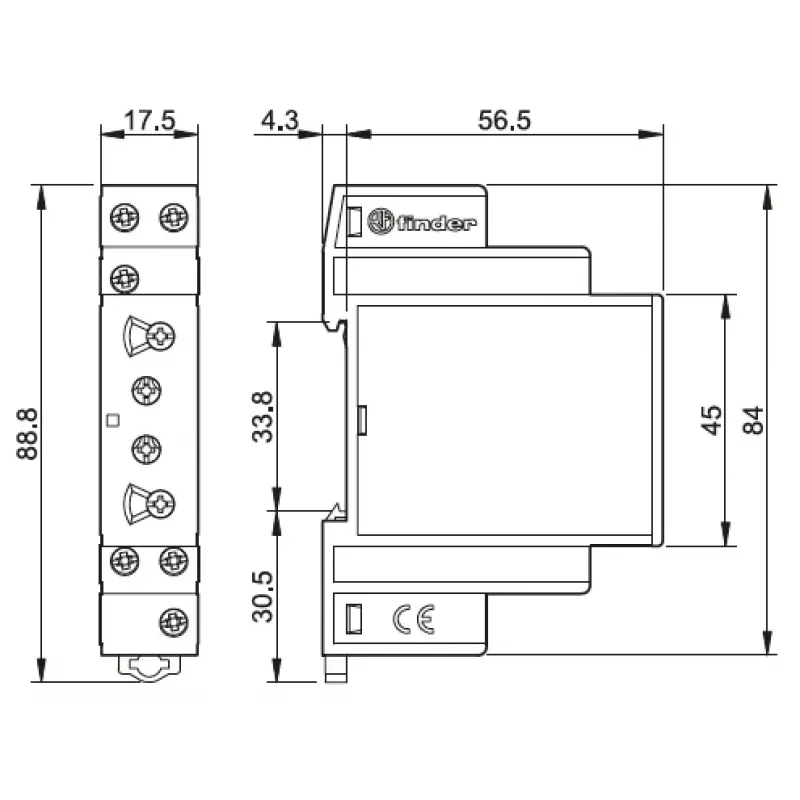

| Розміри | 84х17,5х56,5мм |
| Сертифікація | ISO 9001, EAC |

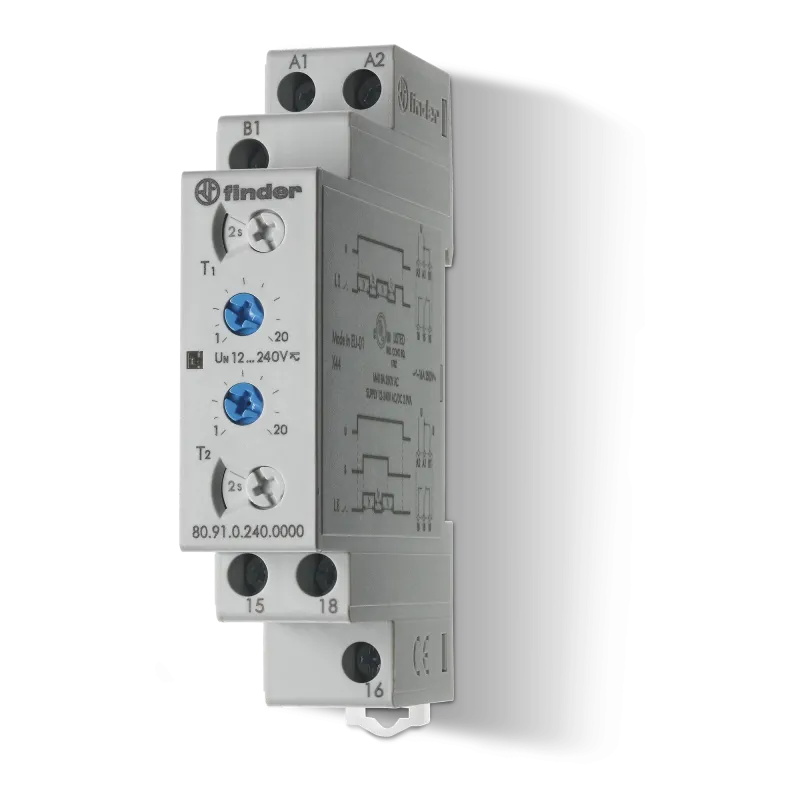

Finder 80.91.0.240.0000 | 809102400000 | Модульне реле часу; асиметричний повтор циклу (LI); асиметричний повтор сигналу (LE); 1 перекидний контакт 16А (~/= 12-240В AC/DC)
Виробник: Finder
Модель: 809102400000
Наявність: В наявності
-
2965.10 грн. ( з ПДВ )
