Схема підключення и функции реле часу Finder 86.30
U = Напруга живлення

= Вихідний контакт

		(AI) Затримка увімкнення. Живлення подається на таймер. Контакт замикається коли мине час передустановки. Скидання відбувається при вимкненні живлення.
		(DI) Импульс при включении. Живлення подається на таймер. Контакт замыкается немедленно. По прошествии предустановленного времени контакт возвращается в исходное положение.

Временные шкалы:

Примітка: установки функции и шкалы времени должны быть выполнены до подачи питения на реле часу

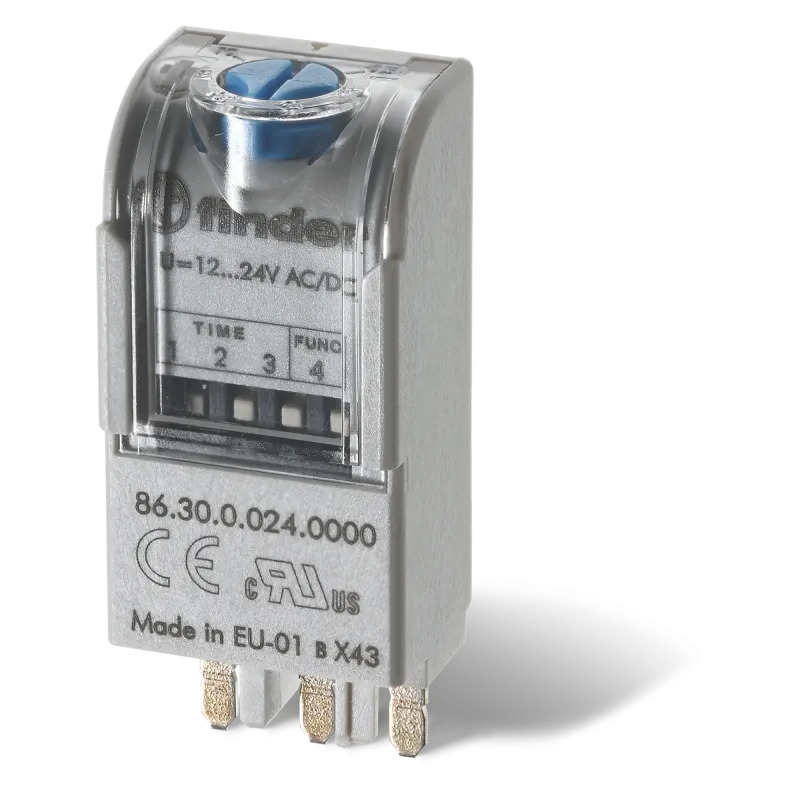

Finder 86.30.0.024.0000 | 863000240000 | модуль реле часу; для використання спільно з реле; затримка включення (AI); імпульс при включенні (DI); (~/= 12-24В AC/DC)

Кількість

Виробник: Finder
