Схема підключення та функції таймера Finder 88.02
U = Напруга живлення
S = Переключение сигналов (Сигнал Start)
= Вихідний контакт
P = Пауза
R = Сброс
S = Переключение сигналов (Сигнал Start)
= Вихідний контакт P = Пауза
R = Сброс
Без сигналу Start
|  | (AI) Затримка увімкнення. Живлення подається на таймер. Контакт замикається коли мине час передустановки. Скидання відбувається при вимкненні живлення. |
 | (DI) Импульс при включении. Живлення подається на таймер. Контакт замыкается немедленно. По прошествии предустановленного времени контакт возвращается в исходное положение. | |
 | (GI) Задержка при фиксированном импульсе (0,5 с). Живлення подається на таймер. Контакт замикається коли мине час передустановки. Сброс происходит по истечении фиксированного промежутка времени 0,5 с. | |
 | (SW) Симметричный повтор цикла: пуск во включенном состоянии. Живлення подається на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии). | |
С сигналом Start
|  | (BE) Задержка выключения по сигналу. Живлення подається на таймер постоянно. Выходные контакты срабатывают немедленно при закрытии переключателя сигналов (S) Открытие переключателя сигналов инициирует предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние. |
 | (CE) Затримка увімкнення и выключения по сигналу. Живлення подається на таймер постоянно. Закрытие переключателя сигналов (S) инициирует предустановленную задержку, после которой выходные контакты срабатывают. Открытие переключателя сигналов инициирует эту же предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние. | |
 | (DE) Импульс при включении по сигналу. Живлення подається на таймер постоянно. При моментальном или постоянном замыкании переключателя сигналов (S) выходные контакты срабатывают и остаются в таком состоянии на протяжении заданной задержки, после чего возвращаются в исходное состояние. | |
 | (EE a) Импульс при выключении по сигналу. Живлення подається на таймер постоянно. При размыкании переключателя сигналов (S) выходные контакты срабатывают и остаются в таком состоянии на протяжении заданной задержки, после чего возвращаются в исходное состояние. |
| СБРОС (R) Краткое замыкание переключателя сброса (2-7) обнулит таймер. Длительное замыкание переключателя сброса удерживает таймер в нулевом состоянии. Это распространяется на все функции. | ПАУЗА (P) Замыкание переключателя паузы (2-5) немедленно прекращает отсчет времени таймером, однако прошедший отрезок времени запоминается, и текущее состояние выходных контактов сохранится. После размыкания переключателя паузы процесс отсчета времени таймером возобновится с сохраненной точки. Это распространяется на все функции. |
| Габаритні розміри реле часу 88 серии | |
 |  |
| Кількість контактів | 2 перекидних |
| Номінальний струм | 8А |
| Номінальна напруга | 24-230В AC/DC |
| Встановлення | На лицевую панель |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 2000Вт |
| Матеріал контакту | AgNi |
| Електрична довговічність для AC1 у циклах | 100 000 |
| Діапазон температур | -10…+55°C |
| Розміри | 48х48х94мм |
| Сертифікація | ISO 9001, EAC |

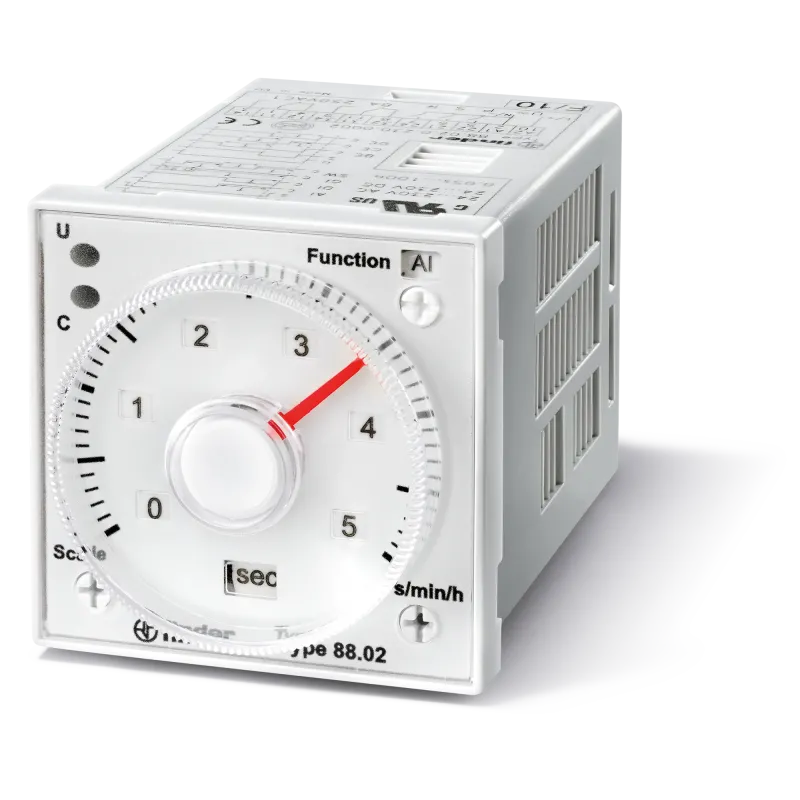

Finder 88.02.0.230.0002 | 880202300002 | Універсальне, багатофункціональне реле часу для монтажу на передню панель, 11 штирковий роз'єм; функції: AE, BE, DE, AI, SW; 2 перекидних контакти 8А (~/= 24-230В AC/DC)
