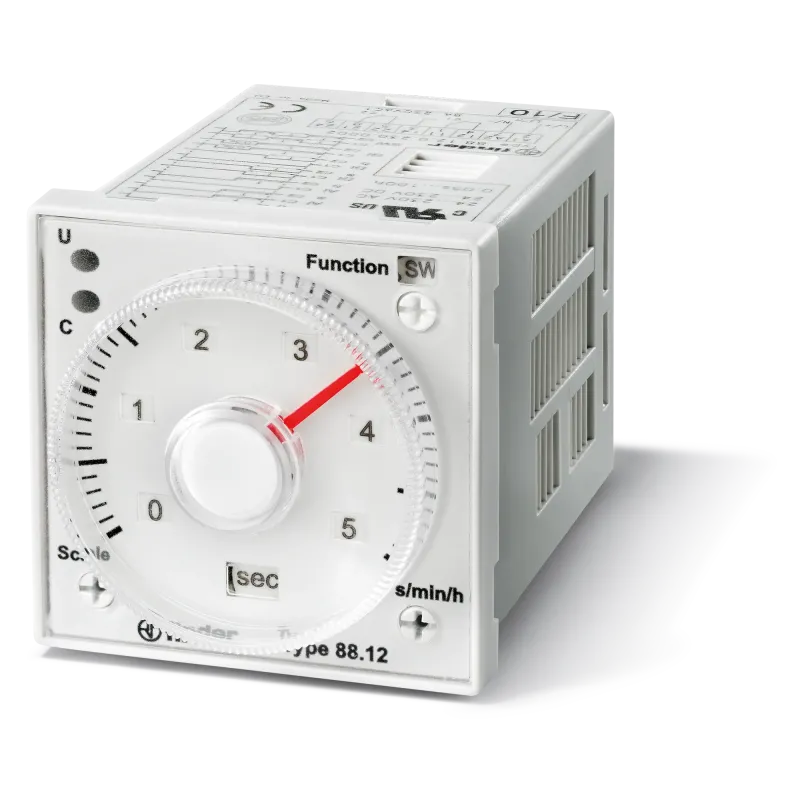

  • Finder 88.12.0.230.0002 | 881202300002 | Універсальне, багатофункціональне реле часу для монтажу на передню панель, 8 штирковий роз'єм; функції: AI a, AI, DI a, DI b; 2 перекидні контакти 8А ( 24-48В DC/ 24-240В AC )
Схема підключення та функції таймера Finder 88.12


U = Напруга живлення
S = Переключение сигналов (Сигнал Start)
 = Вихідний контакт



Без сигналу Start


Схема підключення реле часу Finder 88.12  		  (Al a) Затримка увімкнення (2 контакта с задержкой срабатывания).  (Al a) Затримка увімкнення (2 контакта с задержкой срабатывания).
Живлення подається на таймер.
Контакты (C1 и C2) срабатывают по истечении предустановленной задержки.
Скидання відбувається при вимкненні живлення.
 (Al b) Затримка увімкнення - функция реле часу finder 88.12  (Al b) Затримка увімкнення
(1 контакт с задержкой включения + 1 контакт без задержки).
Живлення подається на таймер. Вихідний контакт (C1) срабатывает
немедленно. Контакт (C2) срабатывает по истечении
предустановленной задержки. Сброс происходит при выключении
питания.
 (Dl a) Импульс при включении (2 контакта с задержкой  (Dl a) Импульс при включении (2 контакта с задержкой
срабатывания).
Живлення подається на таймер.
Выходные контакты (C1 и C2) срабатывают немедленно. По
прошествии предустановленного времени контакт возвращается
в исходное положение.
 (Dl b) Импульс при включении (Dl b) Импульс при включении
(1 контакт с задержкой включения + 1 контакт без задержки).
Живлення подається на таймер. Выходные контакты (C1 и C2)
срабатывают немедленно. По прошествии предустановленного времени
контакт (C2) возвращается в исходное положение. Контакт (C1)
возвращается в исходное положение при отключении питания.

Функція реле часу finder Задержка при фиксированном импульсе (0,5 с) (GI) Задержка при фиксированном импульсе (0,5 с).
Живлення подається на таймер. Контакт замикається коли мине час передустановки.
Сброс происходит по истечении фиксированного промежутка времени 0,5 с.
Функція SW таймера Finder (SW) Симметричный повтор цикла: пуск во включенном состоянии.
Живлення подається на таймер.
Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.
Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).

 Габаритні розміри реле часу 88 серии
 габаритные размеры реле воемани 88 серии

Кількість контактів2 перекидних
Номінальний струм8А
Номінальна напруга24-48В DC/ 24-240В AC
ВстановленняНа лицевую панель
Номінальна/максимальна напруга на перемикання250/400В
Номінальне навантаження для AC11250Вт
Матеріал контактуAgCdO
Електрична довговічність для AC1 у циклах100 000
Діапазон температур-10…+55°C
Розміри48х48х94мм
СертифікаціяISO 9001, EAC

Finder 88.12.0.230.0002 | 881202300002 | Універсальне, багатофункціональне реле часу для монтажу на передню панель, 8 штирковий роз'єм; функції: AI a, AI, DI a, DI b; 2 перекидні контакти 8А ( 24-48В DC/ 24-240В AC )

  • FINDER - вся продукція виробника в Україні

  • Виробник: Finder

  • Модель: 881202300002

  • Наявність: В наявності

  • 4290.00 грн. ( з ПДВ )
