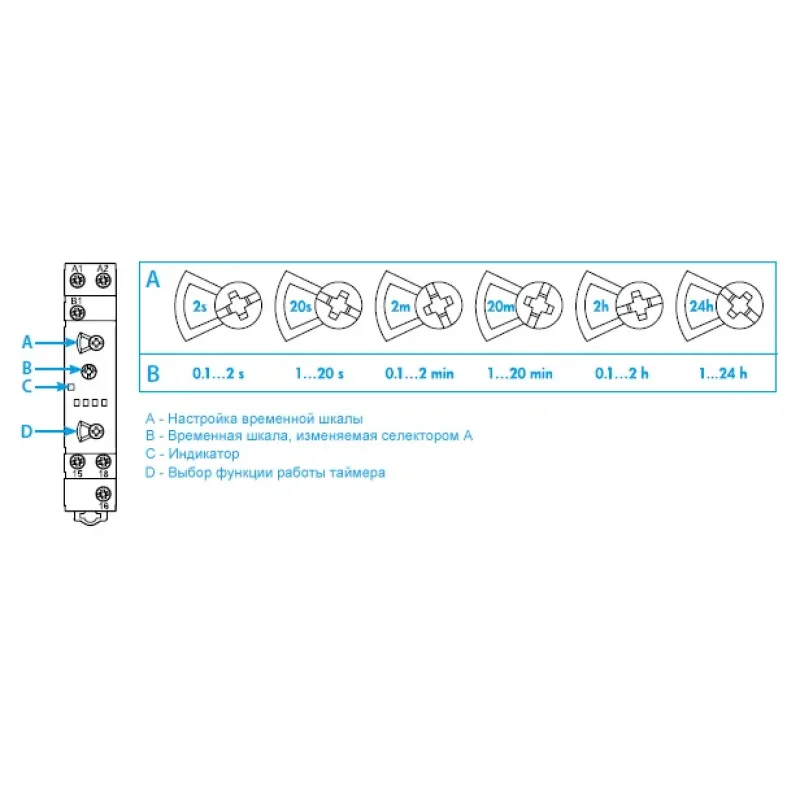

Схема підключення та функції таймера Finder 80.01
U = Напруга живлення
S = Переключение сигналов (Сигнал Start)
= Вихідний контакт
Без сигналу Start
(AI) Затримка увімкнення.
Живлення подається на таймер. Контакт замикається коли мине час передустановки.
Скидання відбувається при вимкненні живлення.
(DI) Импульс при включении.
Живлення подається на таймер. Контакт замыкается немедленно.
По прошествии предустановленного времени контакт возвращается в исходное положение.
(SW) Симметричный повтор цикла: пуск во включенном состоянии.
Живлення подається на таймер.
Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.
Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).
С сигналом Start
(BE) Задержка выключения по сигналу.
Живлення подається на таймер постоянно.
Выходные контакты срабатывают немедленно при закрытии переключателя сигналов (S)
Открытие переключателя сигналов инициирует предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние.
(CE) Затримка увімкнення и выключения по сигналу.
Живлення подається на таймер постоянно.
Закрытие переключателя сигналов (S) инициирует предустановленную задержку, после которой выходные контакты срабатывают.
Открытие переключателя сигналов инициирует эту же предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние.
(DE) Импульс при включении по сигналу.
Живлення подається на таймер постоянно.
При моментальном или постоянном замыкании переключателя сигналов (S) выходные контакты срабатывают и остаются в таком состоянии на протяжении заданной задержки, после чего возвращаются в исходное состояние.
Без сигналу Start = Пуск через контакт линии питания (A1).
С сигналом Start = Пуск через контакт на клемме управления (B1).
ПРИМЕЧАНИЕ: Функцию следует задавать до подачи питания на таймер.
* При живленні постійним струмом позитивний полюс слід підключати до клеми А1
** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:
A1 A2 = 230 В перем.тока
B1 A2 = 12 В пост.тока
| Кількість контактів | 1 перекидний |
| Номінальний струм | 16А |
| Номінальна напруга | 12-240В AC/DC |
| Встановлення | Дін-рейка |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 4000Вт |
| Матеріал контакту | AgCdO |
| Електрична довговічність для AC1 у циклах | 100 000 |
| Діапазон температур | -10…+50°C |

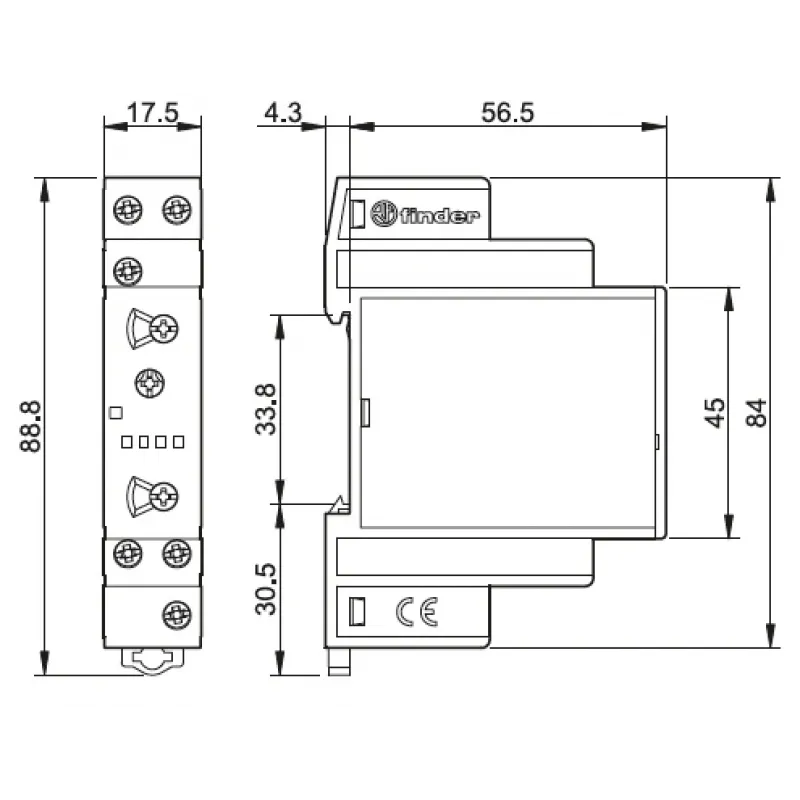

| Розміри | 84х17,5х56,5мм |
| Сертифікація | ISO 9001, EAC |

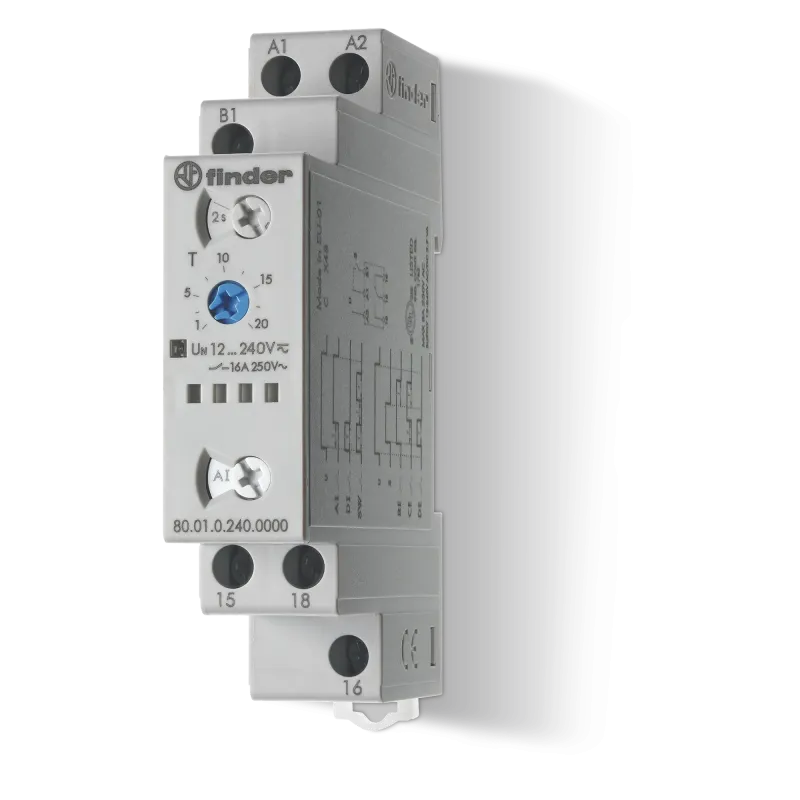

Finder 80.01.0.240.0000 | 800102400000 | модульне багатофункціональне реле часу; Функції: AI, DI, SW, BE, CE, DE; 1 перекидний контакт 16А (~/= 12-240В AC/DC)
Виробник: Finder
Модель: 800102400000
Наявність: В наявності
-
2781.43 грн. ( з ПДВ )
