Описание імпульсного реле
Многофункциональное электронное импульсное реле позволяет комфортно управлять оповещением с разных мест, а функция центрального отключения позволит отключать всю группу освещения всего одной кнопкой, например возле выхода из помещения. От случайного отключение имеется защита, для выключения нужно зажать кнопку на 3 сек.
Наличие такой функции как - импульсное реле с таймером, позволит включать освещение лишь на некоторое время, например достаточного для прохода по коридору
Также имеется функция обычного промежуточного реле, когда контакт замкнут только когда нажата кнопка или включен выключатель.
Функції імпульсного реле

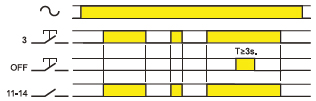

 | (RM) Импульсное реле (моностабильное)При замыкании контакта управляющего контакта 3 на фазу (или нейтраль, в случае 3-проводного подключения) выходной контакт замыкается и остается замкнутыми до размыкания управляющего контакта. |

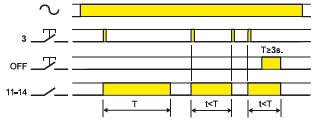

 | (IT) Импульсное реле с таймеромПри первом импульсе замыкается выходной контакт и начинается отсчет времени в соответствии с уставкой Т.По истечении времени задержки выходной контакт размыкается. В период отсчета времени можно сразу разомкнуть контакт с последующим импульсом. |

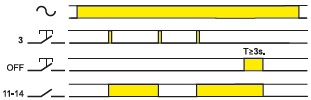

 | (RI) Импульсное релеПосле каждого импульса выходной контакт меняет свое состояние, поочередно переключаясь на открытый и закрытый. |
 |

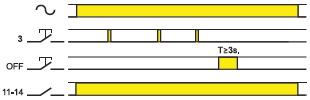

При установке данной функции выходной контакт постоянно закрыт. |
Освещение постоянно включено Схемы подключений імпульсного реле finder 13.61

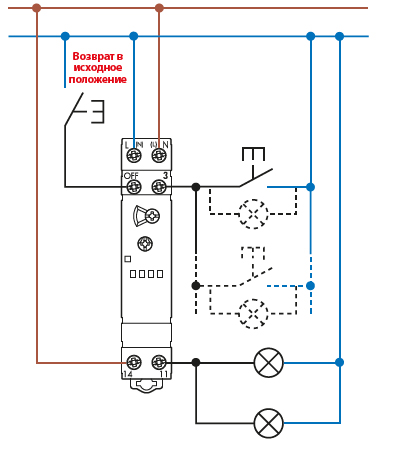

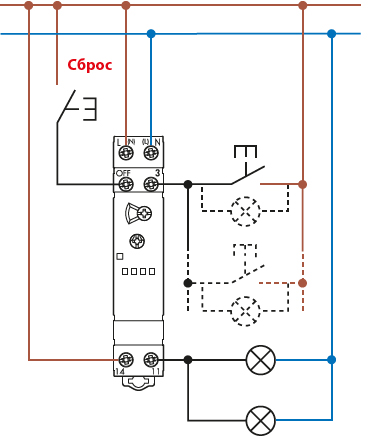

3 проводная схема | 4 проводная схема |

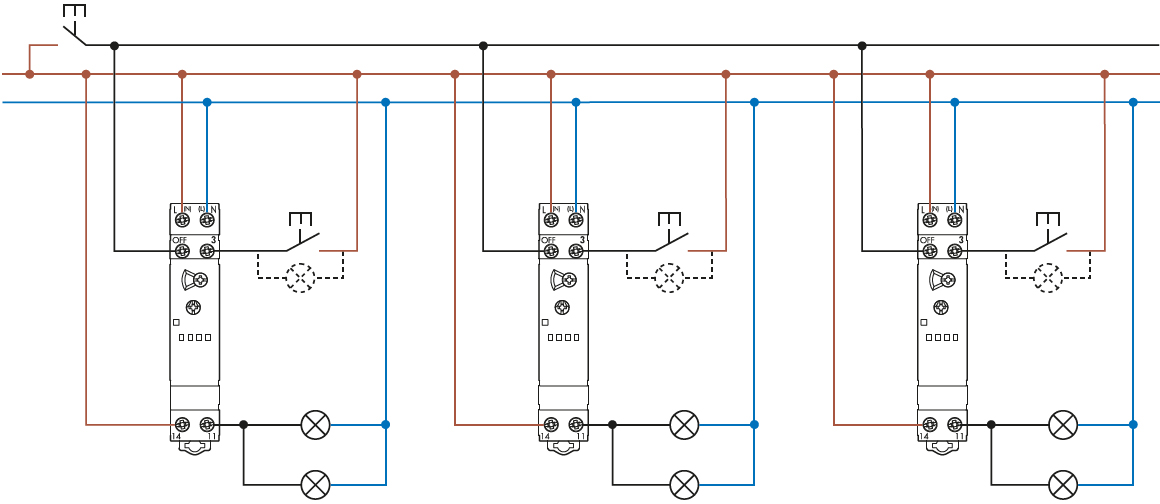

Пример подключения в группе с центральным отключением
| Кількість контактів | 1 НВ |
| Матеріал контакту | AgSnO2 |
| Номінальний струм | 16А |
| Номінальна/максимальна напруга на перемикання | 250/400В |
| Номінальне навантаження для AC1 | 4000Вт |
| Номінальне навантаження (230В) АС15 | 750Вт |
| Мінімальне навантаження на перемикання | 1000мВт |
| Номінальна потужність ламп розжарювання | 3000Вт |
| Номінальна потужність галогенних ламп | 3000Вт |
| Номінальна потужність компактних люмінесцентних ламп (CFL) | 600Вт |
| Номінальна потужність світлодіодных ламп | 600Вт |
| Номінальна напруга | 230В AC |
| Електрична довговічність для AC1 у циклах | 100 000 |
| Діапазон температур | -10...+60°C |
| Встановлення | Дін-рейка |
| Опції | Функція центрального отключение |
| Рівень захисту | IP 20 |
| Максимальна кількість кнопок з підсвічуванням | 10 |
| Максимальна довжина кабелю для кнопок | 200М |
| Сертифікація | EAC |
Finder 13.61.8.230.0000 | 136182300000 | Модульне мультифункціональне електронне імпульсне реле зі скиданням; 1НO 16A; харчування 230В АC
Виробник: Finder
Модель: 136182300000
Наявність: В наявності
-
1975.10 грн. ( з ПДВ )
