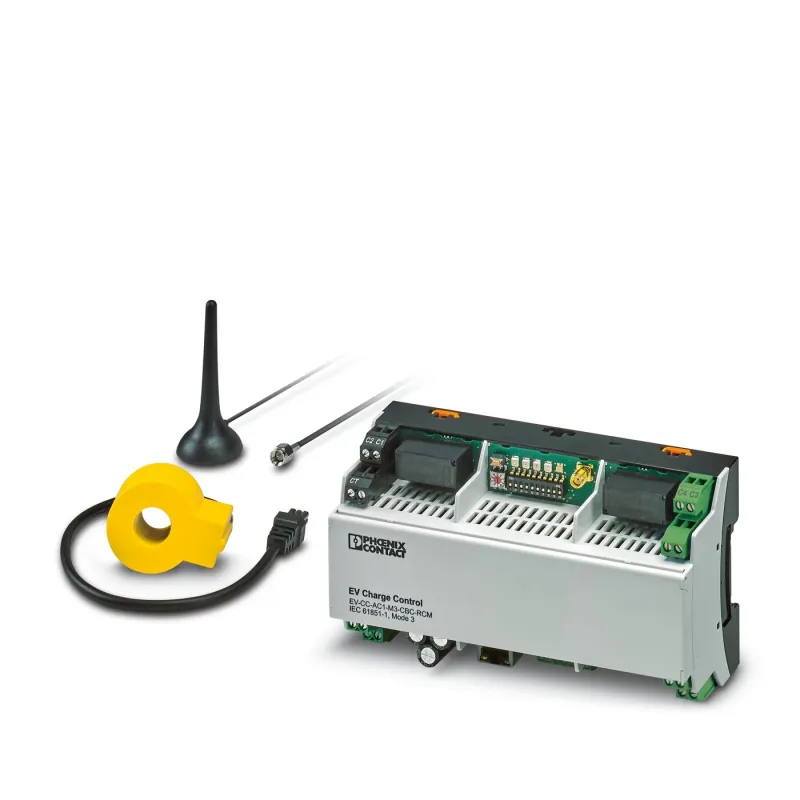

AC yправление зарядкой - EV-CC-AC1-M3-CBC-RCM-ETH-3G 1018702

Наличие: Наличие уточняйте у менеджера
Код Товара: 58301
Артикул: 1018702
Производитель: Phoenix Contact

38 703.40 ₴
Нашли дешевле ?

Общие характеристики

Количество постов - 1
Монтажное положение - на выбор
Способ подключения дистанционного сигнального контакта - Винтовые зажимы
Все характеристики


Контроллер зарядки AC согласно МЭК 61851-1, сервер для распределения нагрузки на макс. 5 клиентов, OCPP 1.6J посредством модема 3G, Modbus-TCP посредством Ethernet, подключение RFID-считывателя и энергоизмерительного прибора посредством RS-485, контроль постоянного тока утечки, разблокировка штекера при отключении питания

ПрименениеУстройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN)
Режим зарядаРежим 3, случай B + C
Тип зарядного токаAC
Разблокировка при отказе питанияВстроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки
Тип подключенияГнездо RJ45

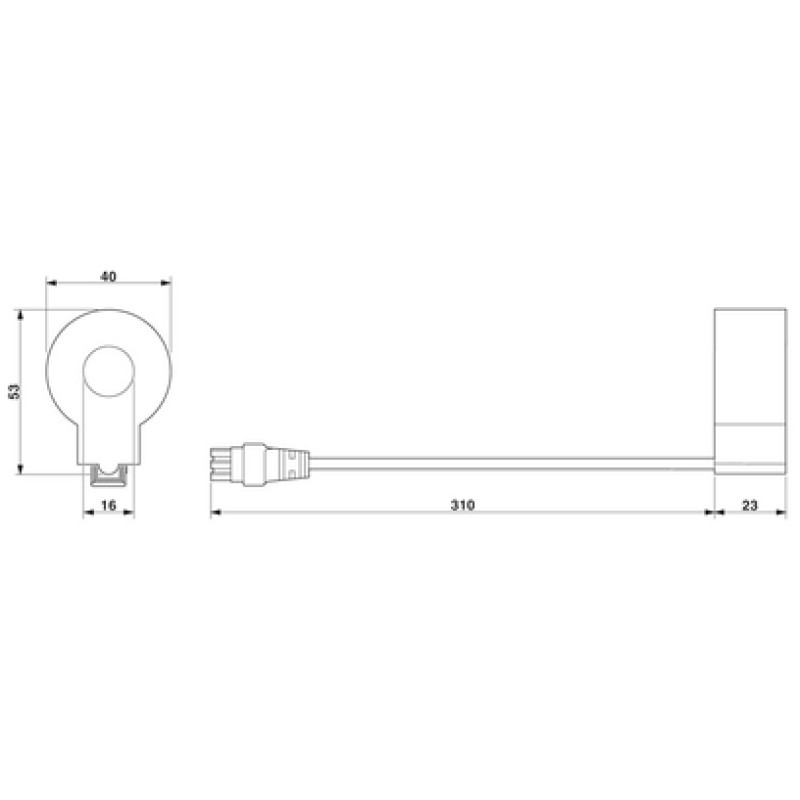

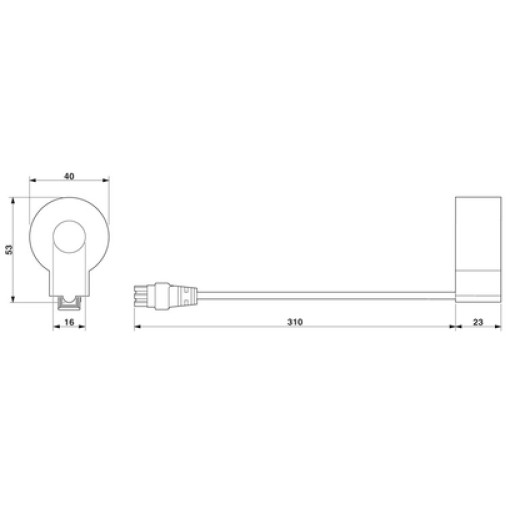

Диаметр измерительной катушки15 мм
Номинальная частота fN≤ 2000 Гц
Номинальный дифференциальный ток± 300 мА
Разностный ток IΔn30 мА (AC)
Номинальный ток In32 A (трехфазное, 4x6мм²)
Электропитание230 В
Диапазон напряжения питания100 В AC ... 240 В AC (Диапазон номинального напряжения)
Диапазон частот50 Гц ... 60 Гц
Количество цифровых входов5
Описание входаЦифровой вход
Номинальный ток IN≤ 4 мА
Входное номинальное напряжение UN12 В
Диапазон входных напряжений0 В ... 3 В (Выкл.)
Диапазон входных напряжений U29 В ... 15 В (Вкл.)
Наименование, выходПереключающий выход электродвигателя
Способ подключенияВинтовые зажимы
Максимальное напряжение на выходе30 В
Максимальный выходной ток0,2 A (Суммарный ток для всех выходов; питание от внутренней сети)
Максимальный выходной ток на 1 канал0,6 A (на каждый выход; питание от внешней сети)
Коммутационная способность минимальная4000 ВА
Максимальное напряжение переключения12 В (Внутреннее питание)
Максимальный коммутационный ток1 A (максимальный)
Сечение жесткого провода0,14 мм² ... 1,5 мм²
Сечение гибкого провода0,2 мм² ... 1 мм²
Сечение проводника AWG26 ... 16

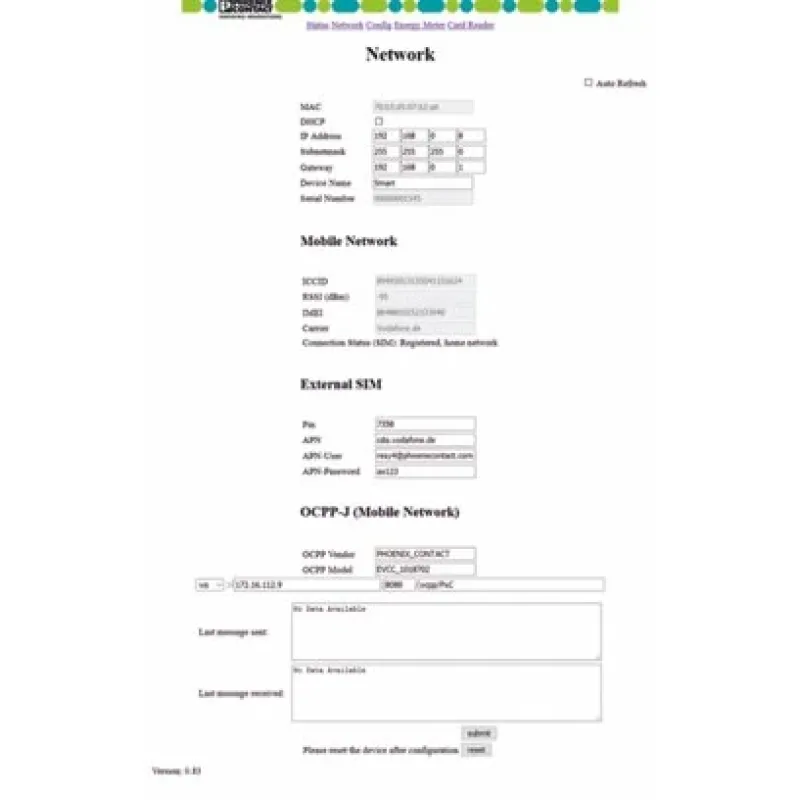

Описание интерфейсаИнтерфейс мобильной связи HSPA / GSM / GPRS / EDGE для коммуникации с вышестоящими системами управления по коммуникационному протоколу OCPP 1.6J
Частота900 МГц (HSPA)
Излучаемая мощность2 Вт (GSM 850 (Class 4))
Количество1
Импеданс50 Ω
SIM-интерфейсМикро SIM (3FF)

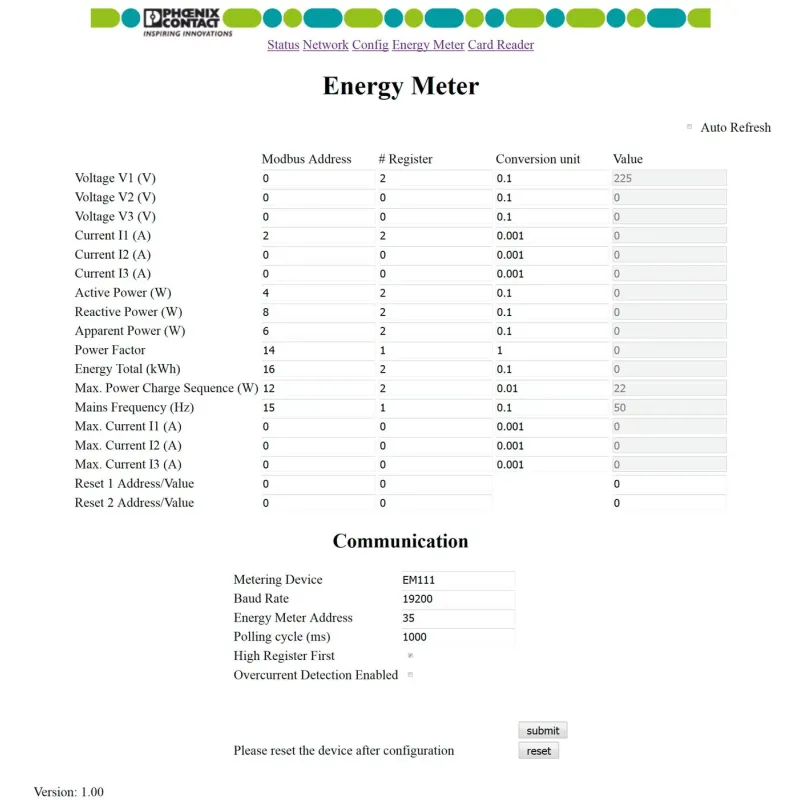

Поддерживаемые протоколыModbus/TCP
ИнтерфейсEthernet

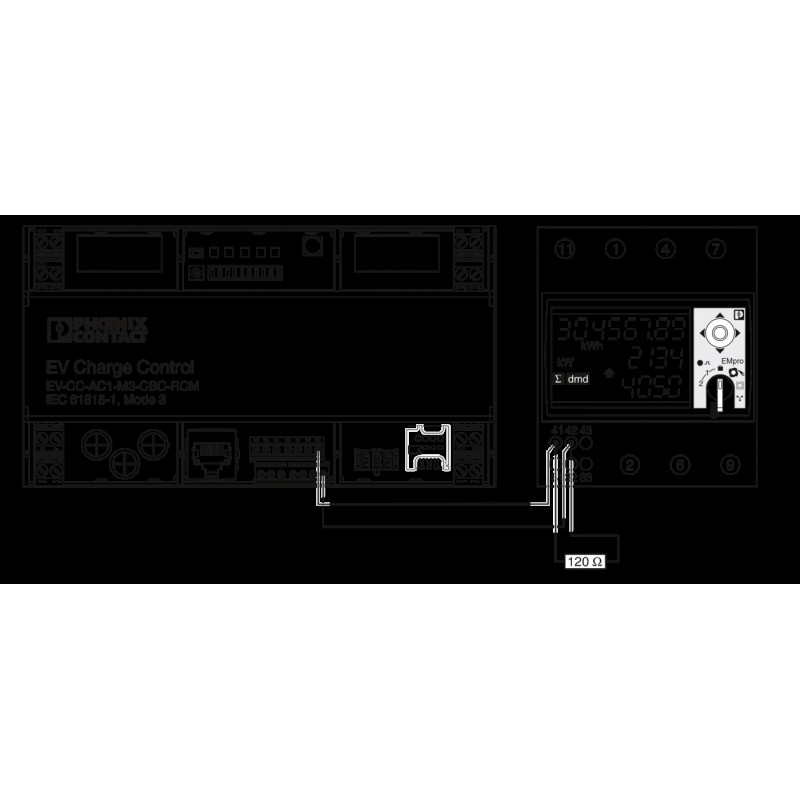

Шинная системаRS-485
Количество интерфейсов1
Количество поддерживаемых оконечных устройств2
Диапазон скорости передачи данных4,8 кбит/с ... 115,2 кбит/с (pегулируется)
Скорость последовательной передачи данных10/100 Мбит/с
Дальность передачи100 м
Количество точек зарядки1

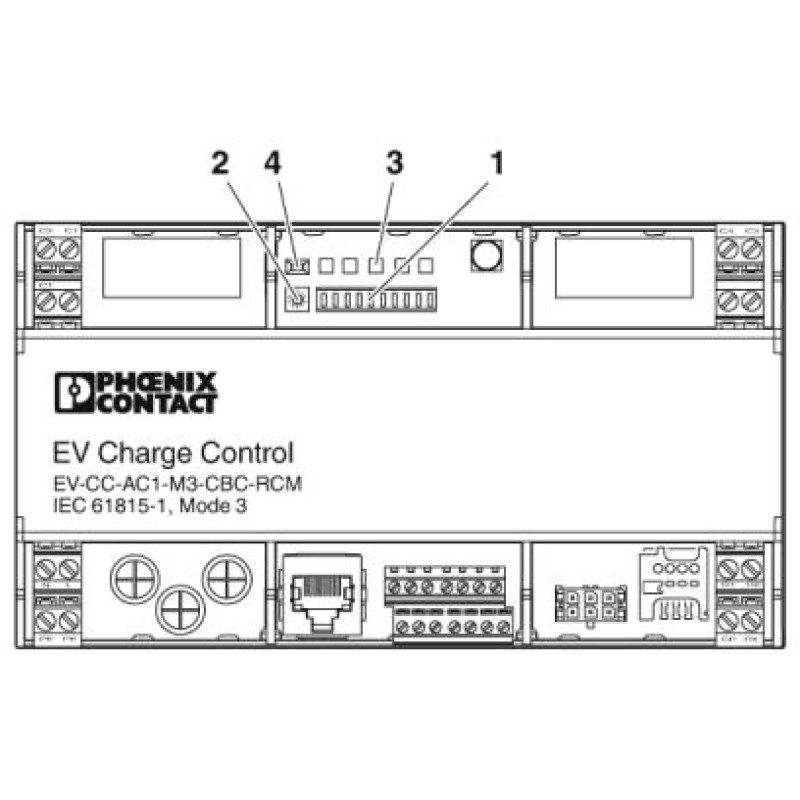

Индикатор состояния5 светодиодов

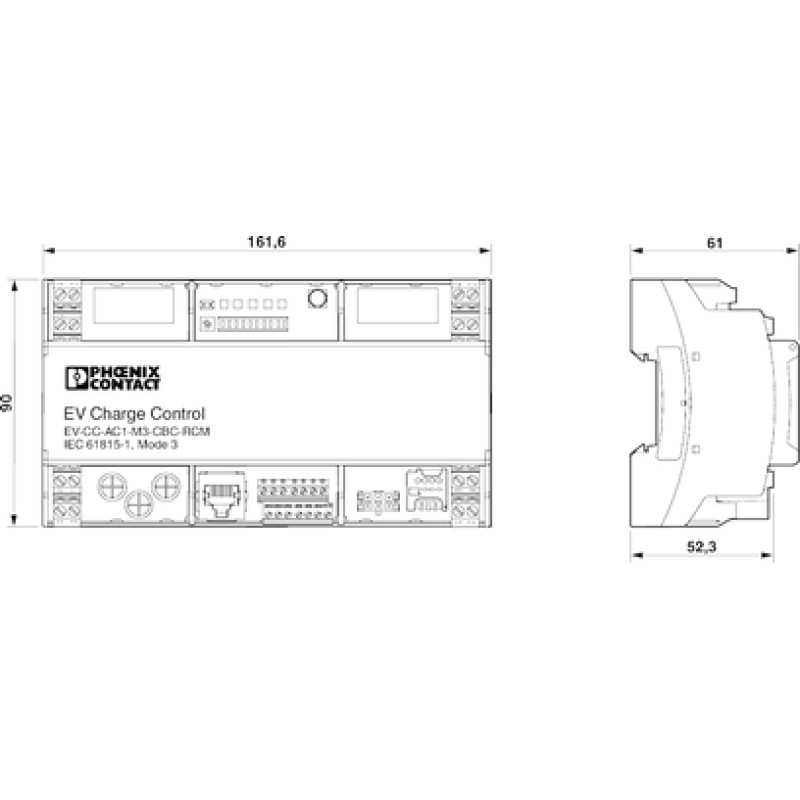

Ширина162 мм
Глубина61,00 мм
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)30 % ... 95 % (без образования конденсата)
Соответствие нормамСоответствие CE
Директива по низкому напряжениюСоответствие Директиве по низкому напряжению 2014/35/ЕС
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
КорпусDIN 43880
Излучение помехEN 61000-6-3
ПомехоустойчивостьEN 61000-6-2
Помехоустойчивость в отношении электростатических разрядовEN 61000-4-2: при воздушном разряде 8 кВ, при контактном разряде 4 кВ
Помехоустойчивость в отношении электромагнитных полейEN 61 000-4-3, 80---1000 МГц, 10 В/м
Помехоустойчивость в отношении помех по цепи питания, наведенных радиочастотными полямиEN 61 000-4-6, 0,15...80 МГц, 10 В
Помехоустойчивость в отношении быстрых переходных процессов и всплесковEN 61 000-4-4, 2 кВ для "+" и "-", 5 кГц
Стандарты / нормативные документыМЭК 61851-1
Указания по монтажуУстановка на монтажную рейку
Монтажное положениена выбор
Общие характеристики
Количество постов 1
Монтажное положение на выбор
Способ подключения дистанционного сигнального контакта Винтовые зажимы
SIM-интерфейс Микро SIM (3FF), Ethernet
Входное номинальное напряжение UN 12 В
Дальность передачи 100 м
Диаметр измерительной катушки 15 мм
Диапазон входных напряжений U2 0 В ... 3 В (Выкл.), 9 В ... 15 В (Вкл.)
Диапазон напряжения питания 100 ВAC ... 240 ВAC (Диапазон номинального напряжения)
Диапазон скорости передачи данных 4.8 кбит/с ... 115.2 кбит/с (pегулируется)
Диапазон частот AC 50 Гц ... 60 Гц
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Допустимая отн. влажность воздуха (при эксплуатации) 30 % ... 95 % (без образования конденсата)
Излучаемая мощность 2 Вт (GSM 850 (Class 4))
Излучение помех EN 61000-6-3
Импеданс 50 Ω
Индикатор состояния, головка 5 светодиодов
Количество интерфейсов 1
Количество поддерживаемых оконечных устройств 2
Количество точек зарядки 1
Количество цифровых входов 5
Коммутационная способность минимальная 4000 ВА
Максимальное напряжение на выходе 30 В
Максимальное напряжение переключения 12 В (Внутреннее питание)
Максимальный выходной ток на 1 канал 0.2 A (Суммарный ток для всех выходов; питание от внутренней сети), 0.6 A (на каждый выход; питание от внешней сети)
Максимальный коммутационный ток 1 A (максимальный)
Наименование, выход Переключающий выход электродвигателя
Номинальная частота fN ≤ 2000 Гц
Номинальный дифференциальный ток ± 300 мА
Номинальный ток IN 32 A (трехфазное, 4x6мм²), ≤ 4 мА
Описаниеание входа Цифровой вход
Описаниеание интерфейса Интерфейс мобильной связи HSPA / GSM / GPRS / EDGE для коммуникации с вышестоящими системами управления по коммуникационному протоколу OCPP 1.6J
Поддерживаемые протоколы Modbus/TCP
Помехоустойчивость в отношении быстрых переходных процессов и вс EN 61 000-4-4, 2 кВ для "+" и "-", 5 кГц
Помехоустойчивость в отношении помех по цепи питания, наведенных EN 61 000-4-6, 0.15...80 МГц, 10 В
Помехоустойчивость в отношении электромагнитных полей EN 61 000-4-3, 80---1000 МГц, 10 В/м
Помехоустойчивость в отношении электростатических разрядов EN 61000-6-2, EN 61000-4-2: при воздушном разряде 8 кВ, при контактном разряде 4 кВ
Разблокировка при отказе питания Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки
Разностный ток IΔn 30 мА (AC)
Режим заряда Режим 3, случай B + C
Сечение гибкого провода 0.2 мм² ... 1 мм²
Сечение жесткого провода 0.14 мм² ... 1.5 мм²
Сечение проводника AWG 26 ... 16
Скорость последовательной передачи данных 10/100 Мбит/с
Соответствие нормам Соответствие CE
Стандарты / нормативные документы МЭК61851-1
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Тип зарядного тока AC
Указания по монтажу Установка на монтажную рейку
Шинная система RS-485
Электропитание 230 В
Корпус для DIN 43880
Глубина, мм 61.00 мм
Применение светорегулятора Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN)
Степень защиты IP20
Тип подключения Гнездо RJ45
Частота мережі 900 МГц (HSPA)
Ширина, мм 162 мм
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
