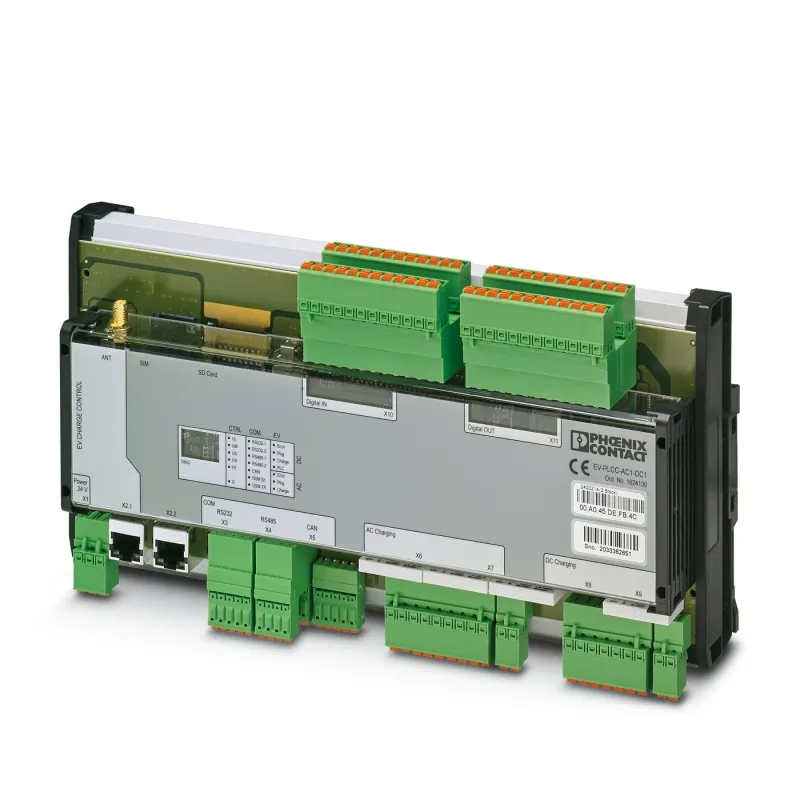

DC yправление зарядкой - EV-PLCC-AC1-DC1 1624130

Наличие: Предзаказ 0
Код Товара: 60207
Артикул: 1624130
Производитель: Phoenix Contact

175 515.92
Нашли дешевле ?

Общие характеристики

Монтажное положение - горизонтальное
EDGE - Multislot класс 10
GPRS - Класс 12, класс B
Все характеристики


Программируемый контроллер для зарядки постоянным и переменным током электромобилей согласно МЭК 61851-1,-23, DIN SPEC 70121 со встроенным модемом мобильной связи 3G

Указание по ЭМСЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ПрименениеПрограммируемый контроллер зарядки постоянным и переменным током электромобилей согласно МЭК 61851-1,-23, DIN SPEC 70121, CHAdeMO со встроенным модемом мобильной связи
Напряжение питания UL24 В DC
Диапазон напряжения питания UM24 В DC -15 % / +20 % (согласно EN 61131-2)
Остаточная пульсация, в зависимости от измеренного значения5 %
Питание сегментных цепей US24 В DC -15 % / +20 % (согласно EN 61131-2)
Потребляемый ток при UMмакс. 8 A DC
Потребляемый ток при USмакс. 8 A DC
Ток питания при ULмакс. 0,8 A DC
Ток питания при UMмакс. 8 A DC (Сумма UM + US)
Ток питания при USмакс. 8 A DC (Сумма UM + US)
Часы реального временида
Электропитание24 В DC (Длина кабеля макс. 30 м)
Диапазон напряжения питания19,2 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию)
Количество цифровых входов16
Тип подключенияШтекерный соединитель COMBICON
Описание входаEN61131-2, тип 1
Диапазон входных напряжений-0,5 В DC ... 30 В DC
Время срабатывания, типовоемин. 3 мс
Длина кабелямакс. 10 м
стойкость к обратному напряжению продолжительного воздействиямакс. 500 мА
Количество выхода16
Выходное напряжение24 В DC
Максимальный выходной ток на 1 канал500 мА
Наименование, выходБлокировка зарядки переменным током
Максимальный выходной токмакс. 2 A
Максимальное напряжение на выходе12 В DC (Внутреннее питание)
Батареявстроенный (аккум. с буфером)
Сечение жесткого провода0,08 мм² ... 1,5 мм²
Сечение гибкого провода0,08 мм² ... 1,5 мм²
Сечение проводника AWG28 ... 16
Частота850 МГц (0,25 Вт (UMTS))
Импеданс50 Ω
АнтеннаМакс. длина кабеля 30 м
SIM-интерфейсSIM-карты на 1,8 и 3 В
GPRSКласс 12, класс B
EDGEMultislot класс 10
UMTSHSPA 3GPP R6
Поддерживаемые протоколыOCPP 1.6J
Стандарты / нормативные документыМЭК 61851-1, Annex A+B
Режим зарядаРежим 3, случай B + C
КоммуникацияDIN SPEC 70121
ProximityАналоговый вход, резерв для будущих функций
Датчики температуры1x Pt 1000 (анализ посредством прикладной программы)
Диапазон температур-20 °C ... 120 °C
Релейный выходСигнал разрешения зарядки AC
Максимальное напряжение переключения30 В (Внешнее питание)
Максимальный коммутационный ток6 A (Внешнее питание)
Управление блокировкойРелейный выход, с внутренним питанием
Сигнал обратной связи блокировкиИзмерение сопротивления
Напряжение± 12 В
Максимальный ток для блокировочных механизмов2 A
Время активированияВозможность настройки через прикладную программу
Реакция при падении напряженияАвтоматическая разблокировка
Пороговые значения переключенияВозможность настройки через прикладную программу
ИнтерфейсШина CAN
Количество интерфейсов1 (Transparent mode, CAN 2.0a, 11 Bit Object Identifier, CAN 2.0b, 29 Bit Object Identifier)
Дальность передачимакс. 3 м (с экранированным кабелем макс. 30 м)
Нагрузочный резистор120 Ω (С подключением внутри)
Скорость передачи данных500 кбит/с (По умолчанию)
Блок памяти параметровмин. 4 Мбайт (в зависимости от емкости накопителя)
Память для программ1 Мбайт (Команды 86 K (IL))
Память для данных1 Мбайт
Память для постоянного хранения данных48 кбайт (NVRAM)
Количество задач управления8
Скорость обработки данных1,3 мс (1 K смешанных команд)
Исполнениев корпусе
Количество точек зарядки2
Инструмент для инжинирингаPC WORX
Диагностический инструментDIAG+
Исполняющая системаeCLR
Ширина285,00 мм
Высота158,00 мм
Глубина70,00 мм
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)10 % ... 95 % (согласно DIN EN 61131-2, без конденсации, без обледенения)
Допустимая влажность воздуха (хранение / транспортировка)10 % ... 95 % (согласно EN 61131-2)
Удары (при эксплуатации)25г (Критерий 1 согласно МЭК 60068-2-27)
Вибрация (при эксплуатации)
Вибрация (хранение/транспортировка)
Давление воздуха (эксплуатации)70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Соответствие директиве по ЭМСИспытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий В, разряд между контактами 4 кВ, воздушный разряд 8 кВ
Указания по монтажуУстановка на монтажную рейку
Монтажное положениегоризонтальное

Преимущества:

✔️Программируемый зарядный контроллер для зарядных станций переменного и постоянного тока

✔️Возможность программирования в PC Worx согласно МЭК 61131

✔️Функциональные блоки для связи с электромобилем согласно DIN SPEC 70121

✔️Большое количество устройств ввода-вывода и последовательных интерфейсов для системной периферии

✔️Дистанционный доступ посредством встроенного модема мобильной связи

Общие характеристики
Монтажное положение горизонтальное
EDGE Multislot класс 10
GPRS Класс 12, класс B
Proximity Аналоговый вход, резерв для будущих функций
SIM-интерфейс SIM-карты на 1.8 и 3 В, Шина CAN
UMTS HSPA 3GPP R6
Антенна Макс. длина кабеля 30м
Батарея встроенный (аккум. с буфером)
Блок памяти параметров мин. 4 Мбайт (в зависимости от емкости накопителя)
Вибрация (при эксплуатации)
Вибрация (хранение/транспортировка)
Время активирования Возможность настройки через прикладную программу
Время срабатывания, типовое мин. 3 мс
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000м над уровнем моря)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000м над уровнем моря)
Дальность передачи макс. 3 м (с экранированным кабелем макс. 30 м)
Датчики температуры 1x Pt 1000 (анализ посредством прикладной программы)
Диагностический инструмент DIAG+
Диапазон входных напряжений относительно UN -0.5 ВDC ... 30 ВDC
Диапазон напряжения питания 19.2 ВDC ... 30 ВDC (вкл. все допуски, вкл. остаточную пульсацию)
Диапазон напряжения питания UM 24 ВDC -15% / +20% (согласно EN61131-2)
Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (согласно EN61131-2)
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (согласно DIN EN 61131-2, без конденсации, без обледенения)
Импеданс 50 Ω
Инструмент для инжиниринга PC WORX
Исполняющая система eCLR
Количество выхода 16
Количество задач управления 8
Количество интерфейсов 1 (Transparent mode, CAN 2.0a, 11 Bit Object Identifier, CAN 2.0b, 29 Bit Object Identifier)
Количество точек зарядки 2
Количество цифровых входов 16
Коммуникация DIN SPEC 70121
Максимальное напряжение на выходе 12 ВDC (Внутреннее питание)
Максимальное напряжение переключения 30 В (Внешнее питание)
Максимальный выходной ток на 1 канал 500 мА, макс. 2 A
Максимальный коммутационный ток 6 A (Внешнее питание)
Максимальный ток для блокировочных механизмов 2 A
Нагрузочный резистор 120 Ω (С подключением внутри)
Наименование, выход Блокировка зарядки переменным током
Напряжение питания UL 24 ВDC
Описаниеание входа EN61131-2, тип 1
Остаточная пульсация, в зависимости от измеренного значения 5 %
Память для данных 1 Мбайт
Память для постоянного хранения данных 48 кбайт (NVRAM)
Память для программ 1 Мбайт (Команды 86 K (IL))
Питание сегментных цепей US 24 ВDC -15% / +20% (согласно EN61131-2)
Поддерживаемые протоколы OCPP1.6J
Пороговые значения переключения Возможность настройки через прикладную программу
Потребляемый ток при UM макс. 8 ADC
Потребляемый ток при US макс. 8 ADC
Реакция при падении напряжения Автоматическая разблокировка
Режим заряда Режим 3, случай B + C
Сечение гибкого провода 0.08 мм² ... 1.5 мм²
Сечение жесткого провода AWG 0.08 мм² ... 1.5 мм²
Сечение проводника AWG 28 ... 16
Сигнал обратной связи блокировки Измерение сопротивления
Скорость обработки данных 1.3 мс (1 K смешанных команд)
Скорость передачи данных 500 кбит/с (По умолчанию)
Соответствие директиве по ЭМС Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN61000-4-2/МЭК61000-4-2 КритерийВ, разряд между контактами 4кВ, воздушный разряд 8кВ
Стандарты / нормативные документы МЭК61851-1, Annex A+B
Стойкость к обратному напряжению продолжительного воздействия макс. 500 мА
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Ток питания при UL макс. 0.8 ADC
Ток питания при UM макс. 8 ADC (Сумма UM + US)
Ток питания при US макс. 8 ADC (Сумма UM + US)
Удары (при эксплуатации) 25г (Критерий 1 согласно МЭК 60068-2-27)
Указание по ЭМС ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Указания по монтажу Установка на монтажную рейку
Управление блокировкой Релейный выход, с внутренним питанием
Часы реального времени да
Электропитание 24 ВDC (Длина кабеля макс. 30м)
Выходное напряжение 24 ВDC
Релейный выход Сигнал разрешения зарядки AC
Выполнение выключателя в корпусе
Высота 158.00 мм
Глубина, мм 70.00 мм
Диапазон температуры -20 °C ... 120 °C
Длинна кабеля макс. 10 м
Напряжение сети управления ± 12 В
Применение светорегулятора Программируемый контроллер зарядки постоянным и переменным током электромобилей согласно МЭК 61851-1,-23, DIN SPEC 70121, CHAdeMO со встроенным модемом мобильной связи
Степень защиты IP20
Тип подключения Штекерный соединитель COMBICON
Частота мережі 850 МГц (0.25Вт (UMTS))
Ширина, мм 285.00 мм

Доставка

Интернет-магазин ABR-store предоставляет услугу адресной доставки до входа в здание по Киеву и всей территории Украины.


Доставка заказов по Киеву

Доставка по Киеву возможна при сумме заказа от 500 грн и происходит курьерской компанией «Новая Почта» в отделение или курьером Новой Почты в ваш адрес, предварительно дав согласие на оплату доставки согласно тарифам компании перевозчика. При отказе от заказа без аргументированных причин, в момент получения заказа по адресу, получатель обязан оплатить услугу доставки в размере 80 грн.


Доставка по Киеву осуществляется курьером БЕСПЛАТНО при сумме заказа свыше 3000 грн. Если сумма заказа меньше 3000 грн., то плата за доставку составляет 80 грн. Доставка осуществляется в день заказа или на следующий (с 10:00 до 18:00). Время доставки предварительно согласовывается с заказчиком.


В субботу доставка невозможна, но, после согласования с менеджером, возможен самовывоз из нашего офиса с 9:00 до 17:00, при условии, что заказ был сделан в пятницу не позднее 16:00 и товар есть у нас в наличии на складе.


В воскресенье в магазине выходной день - заказы принимаются и обрабатываются в понедельник. При отсутствии на складе выбранного наименования или необходимого объема, сотрудники компании обязательно сообщат Вам об этом и предложат возможную замену и сроки поставки.


Если товар находится в статусе "Под заказ" - доставка происходит в течение 1-5 будничных дней.


Время доставки предварительно согласовывается с заказчиком по мобильной связи.


Оплата заказа при доставке курьером по Киеву осуществляется наличными курьеру при получении продукции.



Самовывоз

Самовывоз доступнe только после согласования заказа с нашим менеджером.


Доставка заказов в регионы Украины

Доставляем заказы в течение 2-5 рабочих дней.

При сумме заказа свыше 3000 грн доставка за наш счет (при условии 100% предоплаты).

При сумме заказа менее 3000 грн доставка за счет клиента.

Доставка наложенным платежом (комиссия Новой Почты (2% + 25 грн) за возврат платежа оплачивает покупатель.

Осуществляем доставку больших грузов по схеме Склад-Склад, Склад-Дверь.

Отправка заказов с помощью компании «Нова Поiта» имеют регулярный, плановый характер и осуществляется ежедневно. Оплата за доставку производится непосредственно в отделении «Нова Пошта» в вашем населенном пункте, при получении заказа.

Доставка перевозчиками «Деливери», «Автолюкс», «Ночной Экспресс», «САТ» и «Ин-Тайм» предлагается как альтернативная доставка и возможна по согласованию с менеджером.

Если по каким-либо причинам вы хотите получить товар альтернативным перевозчиками или иным способом доставки, сообщите об этом менеджеру нашего магазина.

Доставка альтернативными грузоперевозчиками также является плановой, но не ежедневной. Все детали по поводу доставки выбранным перевозчиком необходимо согласовать с менеджером магазина.


Доставка электротоваров в регионы Украины (Полтава, Запорожье, Ужгород, Львов, Ровно, Хмельницкий, Житомир, Днепр, Кривой Рог, Харьков, Херсон, Николаев, Чернигов, Черкассы, Черновцы, Винница, Сумы, Кропивницкий, Одесса, Тернополь, Ивано-Франковск и другие) осуществляется по указанному Вами адресу на условиях предоплаты заказа банковским переводом на основании счет-фактуры или на банковскую карту Приват. После получения оплаты мы отправляем Вам заказанный товар.


Доставка занимает 1-5 рабочих дней, но, как правило, наши клиенты получают свой заказ уже на следующий рабочий день после отправки.



Оплата

Наличными (при доставке по Киеву или самовывозом)

Оплата наличными при курьерской доставке (непосредственно курьеру при получении заказа) или в фирменном магазине при получении заказа, оформленного как "самовывоз".

Обратите внимание: адресная курьерская доставка осуществляется только по Киеву, в других случаях требуется согласование с менеджером.


Безналичный расчет


Оплата по безналичному расчету возможна как для частных лиц так и для предприятий плательщиков НДС (юридических лиц).


Для физлиц предлагается оплата на банковскую карту ФЛП (на выбор платежные карты ПриватБанка или MonoBank) или оплата по банковским реквизитам на расчетный счет ФЛП 2 группы.


Для юридических лиц и предприятий с общей системой налогообложения безналичная оплата осуществляется путем оформления счета-фактуры (invoice).

Отправка инвойса для оплаты юридическим лицам осуществляется через удобные для Вас каналы: Email, SMS, Viber и др.

Обратите внимание, возможно, что общая стоимость заказа по безналичному расчету возрастет на стоимость веса и упаковки посылки - это будет отражено в присланном счете к оплате.

Все заказы оформленные таким способом оплаты отправляются после поступления денег на наш расчетный счет.


Наложенный платеж (при отправке заказов по Украине)


При оформлении заказа с отправкой посылки наложенным платежом вы оплачиваете свой заказ непосредственно в момент его получения в отделении компании обеспечивающей доставку.

В этом случае вам дополнительно необходимо оплатить стоимость услуги «наложенный платеж» по тарифу компании перевозчика, в зависимости от выбранного перевозчика комиссия составляет до 2% от суммы заказа + 20 грн за отправку платежа отправителю.




Оплата ONLINE кредитной картой


Оплатить свой заказ стиль можно любой платежной картой где подключена услуга интернет-покупок. К оплате принимаются кредитные карты Visa Electron, Visa и Mastercard, Maestro через Приват24, Liqpay.


После подтверждения заказа Вам на электронный адрес или с помощью SMS придет счет с подробными инструкциями по оплате и ссылкой на страницу платежной системы, где Вы сможете оплатить заказ.


Авторизация платежной карты осуществляется на стороне безопасного процессингового центра "ПриватБанк" через платежный шлюз.


Передача данных осуществляется по защищенному каналу с применением современных методов шифрования, при этом исключается любая возможность перехвата конфиденциальной информации.

Оперативную информацию о поступлении денежных средств и статусе выполнения заказа Вы сможете получить у наших менеджеров.


Наши менеджеры проконсультируют Вас по всем вопросам, связанных с оформлением заказа, оплатой и доставкой, а также с технических моментов, связанных с товаром что вас интересует, например, что лучше для теплого пола кабель или мат, или проконсультируют в подборе автоматических выключателей , розеток и т.

Оставить отзыв

Внимание: HTML не поддерживается! Используйте обычный текст.


Лучшие цены, склад, условия.

Скидки на Розетки, Выключатели, Автоматические выключатели, Диффреле, Кабельно-проводниковую продукцию, УПП, УЗО и др.

 ⚡️ Большие скидки в зависимости от итоговой суммы покупки.

Узнавайте Вашу персональную скидку у наших менеджеров.

Если Вы не смогли найти на сайте нашего интернет магазина нужного вам товара обратитесь к нашим менеджерам по контактным телефонам или на E-mail, скорее всего мы просто не успели создать карточку товара, наш представитель проконсультирует по наличию, стоимости и сроку доставки.
