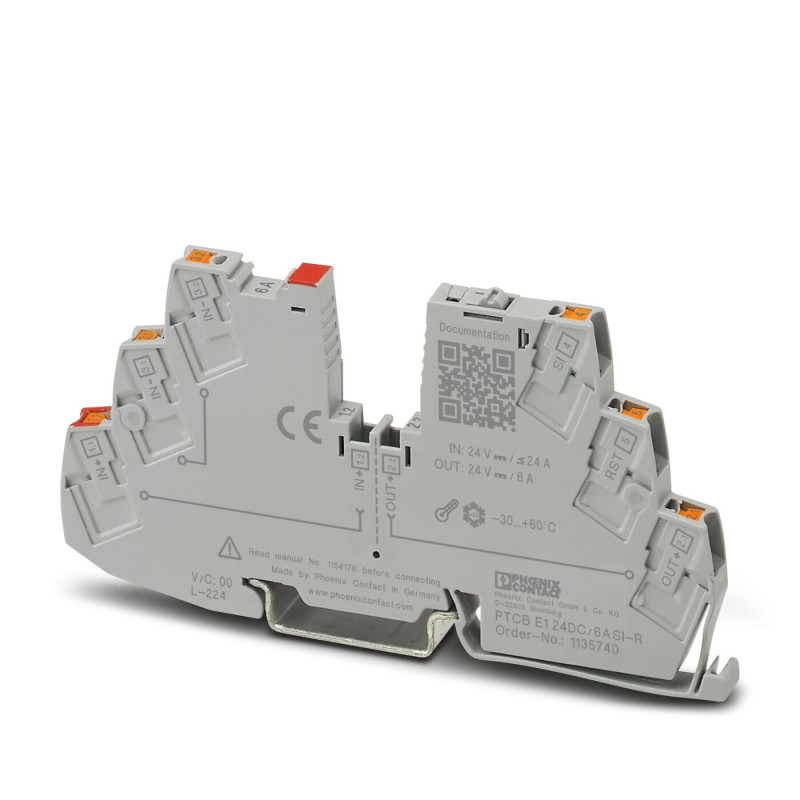

Электронный защитный выключатель - PTCB E1 24DC/6A SI-R 1135740

Наличие: Предзаказ 0
Код Товара: 59038
Артикул: 1135740
Производитель: Phoenix Contact

2 393.27
Нашли дешевле ?

Общие характеристики

Цвет - серый цвет A RAL 7042
EMC-версия - B
Время отключение при IΔn, мс - ≤ 10 мс (при коротком замыкании > 2.0 x IN)
Все характеристики

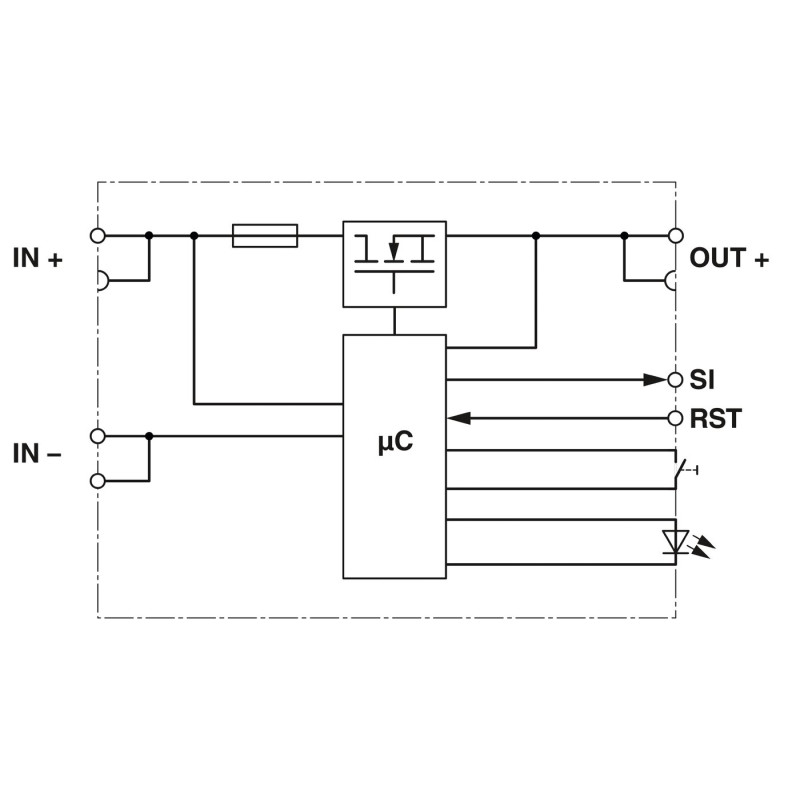

Одноканальный, электронный предохранитель для защиты потребителей 24 В. Простое распределение потенциалов при помощи клеммных блоков из системы CLIPLINE complete. С выходом сигнала состояния, входом для сигнала сброса и электронной блокировкой. Для установки на DIN-рейках.

Указание EN 50121-3-2: Железнодорожные приложения - Электромагнитная совместимость - Часть 3-2: Железнодорожный транспорт – Устройства
Конструкция Модуль для установки на монтажную рейку, неразъемный
Полюсов 1
Степень защиты IP20
Степень загрязнения 2
Рабочее напряжение 18 В DC ... 30 В DC
Номинальное напряжение 24 В DC
Номинальный ток IN 24 A DC (Полный ток, вход)
Рабочий ток (предустановлен) 6 A
Расчетное импульсное напряжение 0,5 кВ
Тип срабатывания E (электрон.)
Устойчивость к обратной связи макс. 35 В DC
Требуемые номиналы предохранителей Необходимы только при Imax питания > отключающей способности короткого замыкания. Встроенный отказоустойчивый элемент.
Коммутационная способность короткого замыкания 300 A
Электрическая прочность макс. 35 В DC (Цепь нагрузки)
Предохранитель электрон.
КПД > 99 %
Ток покоя I0 тип. 8 мА
Рассеиваемая мощность тип. 0,15 Вт (на холостом ходу)
Время инициализации модуля 1 c
Время ожидания после отключения канала 5 c (при перегрузке / короткое замыкание)
Допуск измерения I ± 15 %

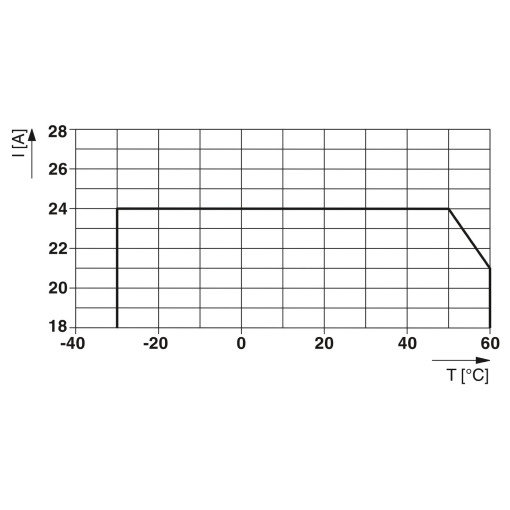

Ухудшение показателей от температуры 21 A (Полный ток при 60 °C)
MTBF (IEC 61709, SN 29500) 26315789 ч (при 25 °C с нагрузкой 21 %)
Падение напряжения 0,16 В (при 6 А)
Отказоустойчивый элемент 15 A DC

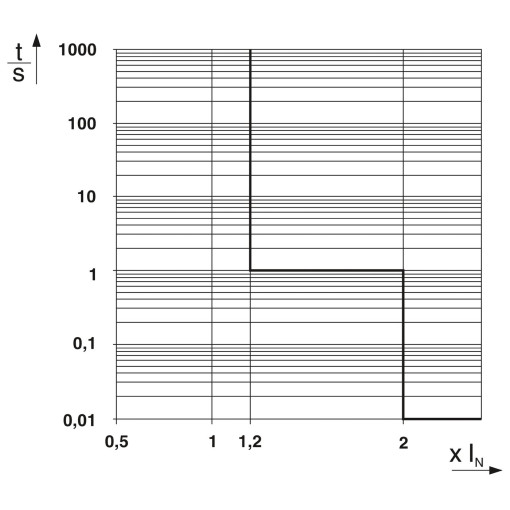

Время на отключение ≤ 10 мс (при коротком замыкании > 2,0 x IN)
Отключение при пониженном напряжении ≤ 17,8 В DC (активный)
Отключение при перегрузке ≥ 30,5 В DC (активный)
Макс. емкостная нагрузка 34000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания)
Диапазон входных напряжений 7 В DC ... 30 В DC (Сброс с обнулением флага)
Потребляемый ток тип. 0,4 мА (при 24 В DC)
Длина импульса ≥ 50 мс (Высок.)
Длина снятия изоляции 8 мм
Сечение жесткого провода 0,2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0,2 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0,2 мм² ... 2,5 мм²
Выходное напряжение 24 В DC (Ошибка)
Выходной ток макс. 0,015 A (Защитой от короткого замыкания)
Тип подключения Зажимы Push-in
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Светодиод канала выключен выкл. (Канал отключен)
Светодиод канала желтый горит (Канал включен, нагрузка канала > 80 %)
Светодиод канала зеленый горит (Канал включен)
Светодиод канала красный горит (Канал выключен, активирована защита от пониженного или повышенного напряжения)

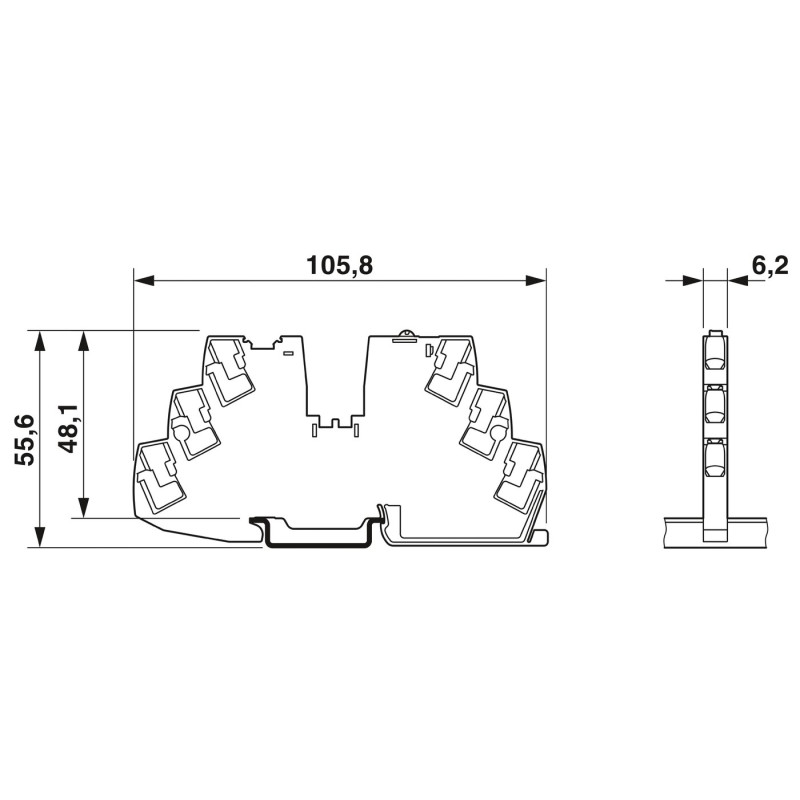

Ширина 6,2 мм
Высота ≤ 3000 м до 52 °C (amsl (выше уровня моря))
Глубина 55,6 мм (вкл. монтажная рейка 7,5 мм)
Цвет серый цвет A RAL 7042
Материал PBT (Корпус)
Класс воспламеняемости согласно UL 94 V-0
Температура окружающей среды (при эксплуатации) -30 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Определение влажности 96 ч, 95 % ОВ, 40 °C
Удары (при эксплуатации) 30г (МЭК 60068-2-27, тест Ea)
Вибрация (при эксплуатации) 10 Гц ... 59,6 Гц (Амплитуда ±0,35 мм; согласно МЭК 60068-2-6, Test Fc)
Маркировка DNV GL
Temperature D
Humidity B
Vibration B
EMC B
Enclosure A
Стандарты/нормативные документы EN 45545-2
Тип монтажа Монтажная рейка: 35 мм



Преимущества:

✔️Простота создания приложений благодаря совместимости с клеммными блоками CLIPLINE complete

✔️Больше места в электрошкафу: самая узкая защита шириной всего 6 мм

✔️Создание конструкций с учетом необходимого уровня защиты и индивидуальных требований

✔️Расширенные возможности диагностики и управления благодаря встроенному статусному выходу и входу сброса

Общие характеристики
Цвет серый цвет A RAL 7042
EMC-версия B
Время отключение при IΔn, мс ≤ 10 мс (при коротком замыкании > 2.0 x IN)
Enclosure A
Humidity B
MTBF (IEC 61709, SN 29500) 26315789 ч (при 25°C с нагрузкой 21%)
Вибрация (при эксплуатации) 10Гц...59.6Гц (Амплитуда±0.35мм; согласно МЭК60068-2-6, Test Fc), B
Время инициализации модуля 1 c
Время ожидания после отключения канала 5 c (при перегрузке / короткое замыкание)
Диапазон входных напряжений относительно UN 7 ВDC ... 30 ВDC (Сброс с обнулением флага)
Длина импульса ≥ 50 мс (Высок.)
Длина снятия изоляции 8 мм
Допуск измерения I ± 15 %
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V-0
Коммутационная способность короткого замыкания 300 A
КПД > 99 %
Макс. емкостная нагрузка 34000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания)
Номинальный ток IN 24 ADC (Полный ток, вход)
Определение влажности 96ч, 95% ОВ, 40°C
Отказоустойчивый элемент 15 ADC
Отключение при перегрузке ≥ 30.5 ВDC (активный)
Отключение при пониженном напряжении ≤ 17.8 ВDC (активный)
Падение напряжения 0.16 В (при 6 А)
Полюсов 1
Потребляемый ток, макс. тип. 0.4 мА (при 24 В DC)
Применяемый предохранитель, макс. электрон.
Рабочий ток (предустановлен) 6 A
Расчетное импульсное напряжение (III/3) 0.5 кВ
Светодиод канала выключен выкл. (Канал отключен)
Светодиод канала желтый горит (Канал включен, нагрузка канала>80%)
Светодиод канала зеленый горит (Канал включен)
Светодиод канала красный горит (Канал выключен, активирована защита от пониженного или повышенного напряжения)
Сечение гибкого провода 0.2 мм² ... 2.5 мм²
Сечение гибкого проводника с кабельным наконечником 0.2 мм² ... 2.5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластма 0.2 мм² ... 2.5 мм²
Сечение жесткого провода AWG 0.2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Стандарты/нормативные документы EN45545-2
Температура окружающей среды (при эксплуатации) -30 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Тип срабатывания E (электрон.)
Ток покоя I0 тип. 8 мА
Требуемые номиналы предохранителей Необходимы только при Imax питания > отключающей способности короткого замыкания. Встроенный отказоустойчивый элемент.
Удары (при эксплуатации) 30г (МЭК60068-2-27, тест Ea)
Указание для установки печатных плат EN50121-3-2: Железнодорожные приложения - Электромагнитная совместимость - Часть 3-2: Железнодорожный транспорт – Устройства
Устойчивость к обратной связи макс. 35 ВDC
Ухудшение показателей от температуры 21 A (Полный ток при 60 °C)
Выходное напряжение 24 ВDC (Ошибка)
Рассеиваемая мощность (Вт) тип. 0.15 Вт (на холостом ходу)
Высота ≤ 3000 м до 52°C (amsl (выше уровня моря))
Выходной ток HD-режим постоянной нагрузки, А макс. 0.015 A (Защитой от короткого замыкания)
Глубина, мм 55.6 мм (вкл. монтажная рейка 7.5мм)
Конструкция Модуль для установки на монтажную рейку, неразъемный
Маркировка DNV GL
Материал PBT (Корпус)
Номинальное напряжение 24 ВDC
Рабочее напряжение 18 ВDC ... 30 ВDC
Степень загрязнения 2
Степень защиты IP20
Температура окружающей среды при хранении D
Тип монтажа Монтажная рейка: 35 мм
Тип подключения Зажимы Push-in
Ширина, мм 6.2 мм
Электрическая прочность изоляции макс. 35 ВDC (Цепь нагрузки)
