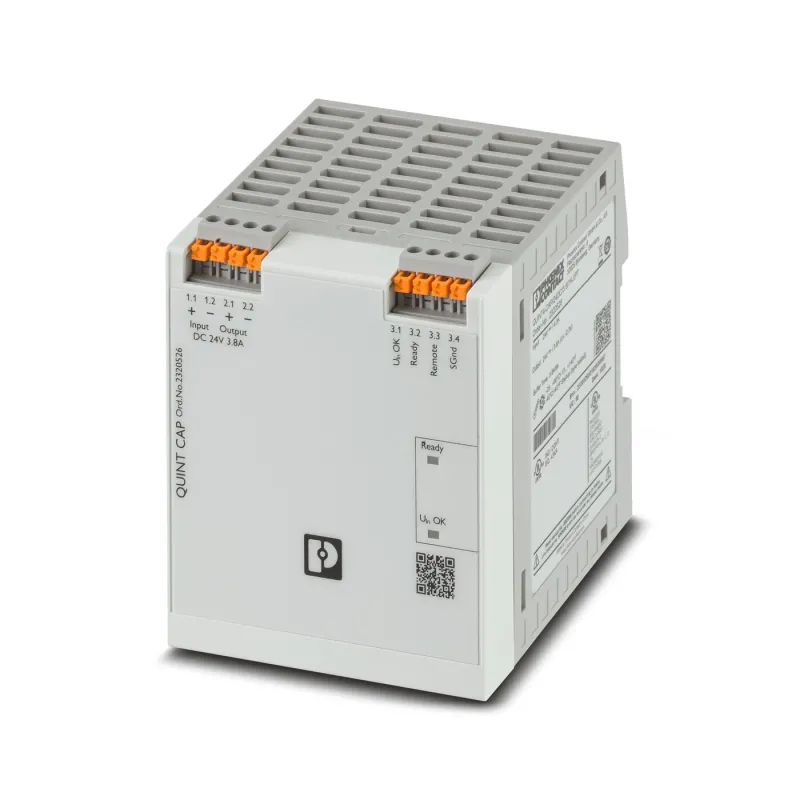

Ёмкостный модуль - QUINT4-CAP/24DC/3.8/1KJ/PT 2320526

Наличие: Предзаказ 0
Код Товара: 61604
Артикул: 2320526
Производитель: Phoenix Contact

20 986.53
Нашли дешевле ?

Общие характеристики

Входное напряжение - 24 ВDC (SELV)
Монтажное положение - любое, на несущей рейке NS35
MTBF (IEC 61709, SN 29500) - 996550 ч (40°C)
Все характеристики


Емкостный модуль QUINT с необслуживаемым энергоаккумулятором на базе двухслойного конденсатора для установки на несущую рейку, вход: 24 В DC, выход: 24 В DC / 3,8 А / 1 КДж

Входное напряжение24 В DC (SELV)
Диапазон входных напряжений22,5 В DC ... 30 В DC
Потребляемый ток Imax (UN, IOUT = IStat.Boost, ICharge = max)4,3 A
Потребляемый ток INo-Load(UN, IOUT = 0, ICharge = 0)0,08 A
Потребляемый ток ICharge (UN, IOUT = 0, ICharge = max)0,43 A
Время автономной работы9 c (3,8 A)
Время зарядки4 мин. (0,43 A)
Время повторной зарядки3 мин. (0,43 A)
Маркировка разъема3.4
Состояние (настраивается)UIn OK
Условие состоянияRemote
КПД> 97 % (при заряженном энергоаккумуляторе)
Возможность параллельного подключениямакс. 2 (с разделительным модулем)
Возможность последовательного подключенияНет
Выходное напряжение24 В (UN - 1 В (стандартное))
Выходной ток IN3,8 A
Выходной переключающий контактТранзисторный выход, активный
Условие состояния (настраивается)Уровень зарядки = 100% или автономный режим
Нагружаемый выход20 мА
Светодиодный индикатор состояниязеленый ( UIn OK)
Порог сигналаВходное напряжение в допустимом диапазоне
ФункцияСигнальная земля
Опорный потенциалUIn OK (3.1), Ready (3.2), Remote (3.3)
Емкость1 кДж
Носитель информацииДвухслойный конденсатор
Вход1 кВ (Уровень контроля 3 - симметричный)
Тип подключенияЗажимы Push-in
Сечение жесткого провода0,2 мм² ... 2,5 мм²
Сечение гибкого провода0,2 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)0,25 мм² ... 2,5 мм²
Сечение проводника AWG24 ... 14
Длина снятия изоляции10 мм
Выход1 кВ (Уровень контроля 3 - симметричный)
Сигнал1 кВ (Уровень контроля 1 - асимметричный)
Напряжения изоляции на входе, выходе / корпус500 В
MTBF (IEC 61709, SN 29500)996550 ч (40 °C)
Степень защитыIP20
Категория перенапряженияII
Степень загрязнения2
Ширина85 мм
Высота102,5 мм
Глубина90 мм
Монтажное расстояние справа/слева0 мм / 0 мм
Монтажное расстояние сверху/снизу50 мм / 50 мм
Тип монтажаУстановка на монтажной рейке
Указания по монтажуприсоединяемый: горизонтально 0 мм, вертикально 50 мм
Монтажное положениелюбое, на несущей рейке NS 35
Материал корпусаПластик
Температура окружающей среды (при эксплуатации)-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 60 °C
Температура окружающей среды (протестировано по типу запуска)-40 °C
Рабочая высота≤ 4000 м
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации)≤ 95 %
МаркировкаIEC 61010-1
Директива по низкому напряжениюСоответствие Директиве по низкому напряжению 2014/35/ЕС
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Излучение помехEN 61000-6-3
Стандарты / нормативные документыEN 61000-4-6
Разряд между контактами6 кВ (Уровень контроля 3)
Воздушный разряд8 кВ (Уровень контроля 3)
ПримечанияКритерий A
Диапазон частот0,15 МГц ... 80 МГц
Напряженность проверочного поля10 В/м
Напряжение10 В
Критерий АНормальные рабочие параметры со значениями в заданных пределах.
Критерий BВременное ухудшение рабочих параметров, которое устраняется самим устройством.

Преимущества:

✔ Не требует обслуживания благодаря долгому сроку службы

✔ Экономия места благодаря компактной конструкции

✔ Долгое время работы в автономном режиме благодаря большой емкости аккумулятора

Общие характеристики
Входное напряжение 24 ВDC (SELV)
Монтажное положение любое, на несущей рейке NS35
MTBF (IEC 61709, SN 29500) 996550 ч (40°C)
Воздушный разряд 8 кВ (Уровень контроля 3)
Возможность параллельного подключения макс. 2 (с разделительным модулем)
Возможность последовательного подключения Нет
Время зарядки аккумулятора 4 мин. (0.43A)
Время повторной зарядки 3 мин. (0.43A)
Выходной переключающий контакт Транзисторный выход, активный
Выходной ток IN 3.8 A
Диапазон входных напряжений относительно UN 22.5 ВDC ... 30 ВDC
Диапазон частот AC 0.15 МГц ... 80 МГц
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Длина снятия изоляции 10 мм
Излучение помех EN61000-6-3
Климатический класс 3K3 (согласно EN 60721)
КПД > 97 % (при заряженном энергоаккумуляторе)
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 %
Маркировка разъема 3.4
Монтажное расстояние сверху/снизу (активн.) 50 мм / 50 мм
Монтажное расстояние справа/слева 0 мм / 0 мм
Нагружаемый выход 20 мА
Напряжения изоляции на входе, выходе / корпус 500 В
Напряженность проверочного поля 10 В/м
Носитель информации Двухслойный конденсатор
Опорный потенциал UInOK (3.1), Ready (3.2), Remote (3.3)
Порог сигнала Входное напряжение в допустимом диапазоне
Потребляемый ток ICharge (UN, IOUT = 0, ICharge = max) 0.43 A
Потребляемый ток Imax (UN, IOUT = IStat.Boost, ICharge = max) 4.3 A
Потребляемый ток INo-Load(UN, IOUT = 0, ICharge = 0) 0.08 A
Примечания Критерий A
Рабочая высота ≤ 4000 м
Разряд между контактами 6 кВ (Уровень контроля 3)
Светодиодный индикатор состояния зеленый ( UIn OK)
Сечение гибкого провода 0.2 мм² ... 2.5 мм²
Сечение гибкого проводника 0.25 мм² ... 2.5 мм²
Сечение жесткого провода AWG 0.2 мм² ... 2.5 мм²
Сечение проводника AWG 24 ... 14
Состояние (настраивается) UIn OK
Стандарты / нормативные документы EN61000-4-6
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 60 °C
Указания по монтажу присоединяемый: горизонтально 0мм, вертикально 50мм
Условие состояния Remote
Условие состояния (настраивается) Уровень зарядки = 100% или автономный режим
Входные данные 1 кВ (Уровень контроля 3 - симметричный)
Выходное напряжение 24 В (UN - 1В (стандартное))
Максимально допустимая затяжка клемм многожильных кабелей (мм2) 1 кДж
Время автономной работы, ч 9 c (3.8A)
Высота 102.5 мм
Выходы 1 кВ (Уровень контроля 3 - симметричный)
Глубина, мм 90 мм
Категория перенапряжения II
Маркировка IEC61010-1
Материал корпуса Пластик
Напряжение сети управления 10 В
Сигнал 1 кВ (Уровень контроля 1 - асимметричный)
Степень загрязнения 2
Степень защиты IP20
Тип монтажа Установка на монтажной рейке
Тип подключения Зажимы Push-in
Функция выключателя Сигнальная земля
Ширина, мм 85 мм
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
