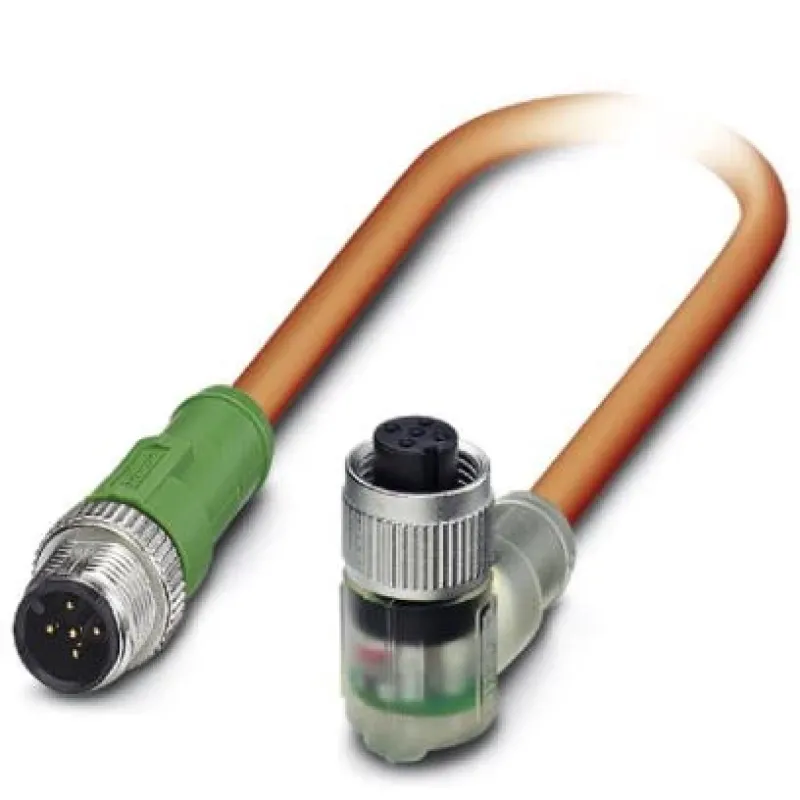

Кабель для датчика / исполнительного элемента - SAC-5P-M12MS/1,5-810/M12FR-3L 1416149

Наличие: Предзаказ 0
Код Товара: 64631
Артикул: 2915850
Производитель: Phoenix Contact

711.43
Нашли дешевле ?

Общие характеристики

AWG, сигнальная линия - 22
UL AWM Style - 20549 (80 °C / 300 В)
Без галогенов - согласно DIN VDE 0472, часть 815
Все характеристики


Кабель для датчика / исполнительного элемента, 5-полюсн., PUR без галогенов, устойчив к сварочному грату, оранжевый RAL 2003, Штекеры прямое M12, механические ключи: A, к Гнездо угловой M12, механические ключи: A, с 3 светодиода, длина кабеля: 1,5 м, для использования на роботах и тяговых цепях

Полюсов5
Применениедля использования на роботах и тяговых цепях
Механические ключиA
Категория перенапряженияII
Степень загрязнения3
Класс воспламеняемости согласно UL 94HB
Материал уплотненияNBR
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал резьбового соединенияЦинк. литья под давлением, с никелевым покрытием
Проходное сопротивление≤ 5 мΩ
Сопротивление изоляции≥ 100 MΩ
Номинальное напряжение UN24 В DC
Номинальный ток IN4 A
Защитная схемабез схемы подключения
Циклы установки≥ 100
Исполнение головкиГнездо
Кабельный отвод головкиугловой
Тип резьбы головкиM12

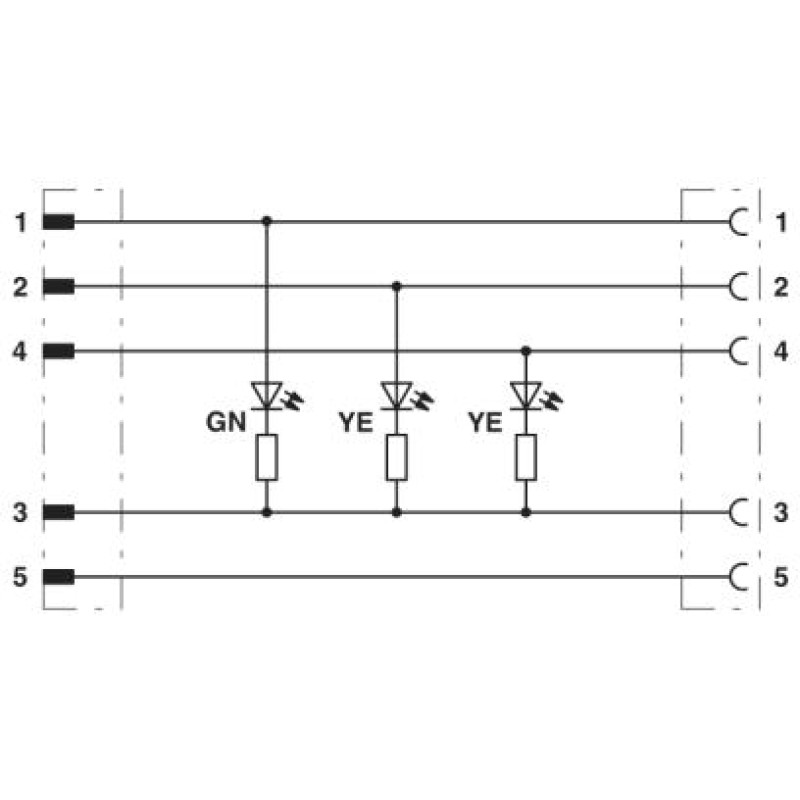

Индикатор состояния, головка3 светодиода
Индикатор состояния3 светодиодных
Индикатор состояния имеетсяесть
Фиксированная длина кабеля1,5 м
УказаниеПо причине большой прочности внешняя оболочка этого кабеля снимается только с интервалом 5 см.
Экранирован.нет
UL AWM Style20549 (80 °C / 300 В)
Условное обозначение кабеляLiF9Y11Y
Тип кабеляПУР повышенной гибкости, без галогенов, стойкий к сварочному грату, оранжевый
Тип кабеля (краткое обозначение)810
Наружный диаметр кабеля6,9 мм ±0,1 мм
Внешняя оболочка, материалPUR
Внешняя оболочка, цветоранжевый RAL 2003
Материал проводникамедный гибкий провод
Конструкция кабеля, сигнальная линия42x 0,10 мм
AWG, сигнальная линия22
Материал, изоляция проводникаPP
Диаметр проводника вкл. изоляцию1,55 мм ±0,05 мм (Сигнальный провод)
Отдельная жила, цветчерный, коричневый, синий, белый, желто-зеленый
Общая скрутка5 проводов с наполнителем для сердечника
Номинальное напряжение, проводник300 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Испытательное напряжение, фаза / фаза3000 В (Проба на искру)
Сопротивление кабеляоколо 57 Ом/км
Проводники - сопротивление изоляции≥ 20 МΩ*км
Минимальный радиус изгиба, жесткая прокладка5 x D
Минимальный радиус изгиба, гибкая прокладка10 x D
Количество циклов изгибания5000000
Минимальный радиус изгиба, использование в буксирных цепях10 x D
Путь перемещения10 м
Скорость поперечного перемещения3 м/c
Ускорение10 м/c²
Без галогеновсогласно DIN VDE 0472, часть 815
Негорючестьсогласно UL FT-2
Стойкость, прочие данныеустойчивость к гидролизу и микроорганизмам
Прочие характеристикиОболочка стойкая к брызгам расплавленного металла, перерабатываемая, матовая, с низкой адгезией, стойкая к истиранию, из трудновоспламеняющегося и самозатухающего материала
Температура окружающей среды (при эксплуатации)-25 °C ... 90 °C (вилка / розетка)
Степень защитыIP65/IP68/IP69K
Стандарты/нормативные документыМЭК 61076-2-101

Преимущества:

✔ Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания

✔ Надежность при использовании в кузовных цехах благодаря устойчивым к воздействию грата проводам

✔ Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике

Общие характеристики
AWG, сигнальная линия 22
UL AWM Style 20549 (80 °C / 300 В)
Без галогенов согласно DIN VDE 0472, часть 815
Внешняя оболочка, материал PUR
Внешняя оболочка, цвет оранжевый RAL2003
Диаметр проводника вкл. изоляцию 1.55 мм ±0.05 мм (Сигнальный провод)
Защитная схема без схемы подключения
Индикатор состояния имеется есть
Индикатор состояния, головка 3 светодиода, 3 светодиодных
Исполнение головки Гнездо
Испытательное напряжение, фаза / фаза 3000 В (Проба на искру)
Кабельный отвод головки угловой
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) HB
Количество циклов изгибания 5000000
Конструкция кабеля, сигнальная линия 42x 0.10 мм
Материал корпуса ручки TPU, трудновоспламеняем., самозатухающий
Материал резьбового соединения Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения NBR
Материал, держатель контакта TPU GF
Материал, изоляция проводника PP
Материал, контактная поверхность CuSn, Ni/Au
Механические ключи A
Минимальный радиус изгиба, гибкая прокладка 10 x D
Минимальный радиус изгиба, жесткая прокладка 5 x D
Минимальный радиус изгиба, использование в буксирных цепях 10 x D
Наружный диаметр кабеля 6.9 мм ±0.1 мм
Негорючесть согласно UL FT-2
Номинальное напряжение UN 24 ВDC
Номинальное напряжение, проводник 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Номинальный ток IN 4 A
Общая скрутка 5 проводов с наполнителем для сердечника
Отдельная жила, цвет черный, коричневый, синий, белый, желто-зеленый
Проводники - сопротивление изоляции ≥ 20 МΩ*км
Проходное сопротивление R1 ≤ 5 мΩ
Прочие характеристики Оболочка стойкая к брызгам расплавленного металла, перерабатываемая, матовая, с низкой адгезией, стойкая к истиранию, из трудновоспламеняющегося и самозатухающего материала
Путь перемещения 10 м
Скорость поперечного перемещения 3 м/c
Сопротивление кабеля около 57 Ом/км
Стандарты/нормативные документы МЭК61076-2-101
Стойкость, прочие данные устойчивость к гидролизу и микроорганизмам
Температура окружающей среды (при эксплуатации) -25 °C ... 90 °C (вилка / розетка)
Тип кабеля (краткое обозначение) 810
Тип резьбы головки M12
Указание для установки печатных плат По причине большой прочности внешняя оболочка этого кабеля снимается только с интервалом 5см.
Ускорение 10 м/c²
Условное обозначение кабеля LiF9Y11Y
Фиксированная длина кабеля 1.5 м
Циклы установки ≥ 100
Экранирован. нет
Изоляционное сопротивление ≥ 100 MΩ
Полюс 1 (мм²) 5
Категория перенапряжения II
Материал проводника медный гибкий провод
Применение светорегулятора для использования на роботах и тяговых цепях
Степень загрязнения 3
Степень защиты IP65/IP68/IP69K
Тип кабеля ПУР повышенной гибкости, без галогенов, стойкий к сварочному грату, оранжевый
