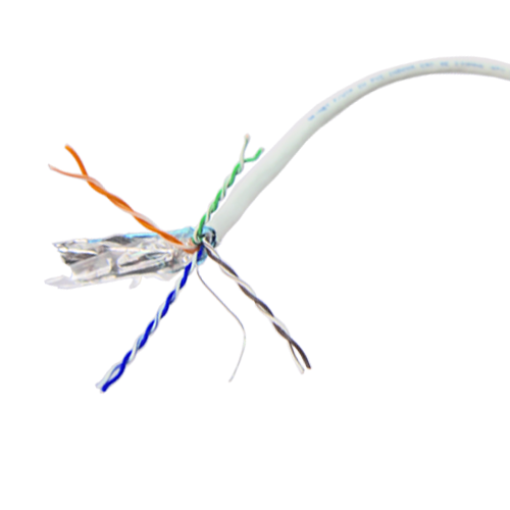

Кабель компьютерный FTP (экранированный) — категория 5е, (4 пары 2х0,50) КПВЭ-ВП (200) 4*2*0,51

Основные данные компьютерного провода FTP (Одескабель):

– Провод (кабель) «витая пара» для стационарной прокладки компьютерной сети внутри помещений в условиях повышенных электромагнитных влияний.
– Производитель: Одесский завод (Одескабель)
– Марка производителя: КПВЭ-ВП
– Тип: F/UTP (экранированный)
– Количество жил: 8-жильный (4 пары 2х0,50)
– Категория: 5Е

Экран (FTP):

Экран пары: алюмополимерная лента (металлом внутрь). Под экраном проложена медная луженая контактная проволока диаметром 0,4 мм.

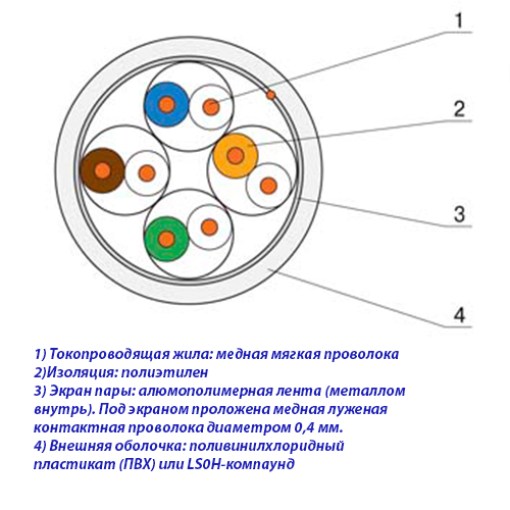

Конструкция провода:

– Токопроводящая жила: медная мягкая проволока
– Диаметр: 0,50 мм (24 AWG)
– Изоляция: полиэтилен
– Диаметр проводника: 1,07 мм
– Пара: 2 скрученных вместе проводника
– Максимальный диаметр кабеля: 6,6 мм
– Сердечник: 4 пары скрученные вместе

Цветовая идентификация жил:

– пара 1: бело-синяя / синяя
– пара 2: бело-оранжевая / оранжевая
– пара 3: бело-зеленая / зеленая
– пара 4: бело-коричневая / коричневая

Изоляция провода:

– Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд
– Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H)

Условия прокладки и эксплуатации:

– Провод (кабель) для стационарной прокладки компьютерной сети внутри помещений, станций, сооружений, аппаратуры в условиях повышенных электромагнитных влияний. Эксплуатируется при частотах до 200 МГц.

Механические характеристики компьютерного провода КПВ-ВП:

– Температурный диапазон:
– Во время монтажа -10 °C ... +60 °C
– После монтажа -20 °C ... +60 °C
Радиус изгиба:
– Во время монтажа ≥ 8 x диаметров кабеля
– После монтажа ≥ 4 x диаметров кабеля
– Растягивающие усилие: ≤ 85 Н

Электрические характеристики при t=20°C:

Сопротивление постоянному току: ≤ 96 Ом/км
Сопротивление изоляции: ≥ 5 ГОм/км
Рабочая емкость: ≤ 56 пФ/м
Скорость распространения сигнала: ≥ 0,68 с
Задержка распространения сигнала: ≤ 534+36/√f нс/100 м
Смещение задержки на частоте: 100 МГц ≤ 45 нс/100 м
Волновое сопротивление в диапазоне частот:
– 1-100 МГц 100±10 Ом
– 100-200 МГц 100±15 Ом
Затухание по экрану в диапазоне частот: 30-200 МГц ≥ 40 дБ
Испытательное напряжение между жилами, жилами и экраном (пост. ток, 2 с) 2,5 кВ
Рабочее напряжение (пост. ток) 72 В
