Кабель телевизионный РК-75-4-15 (цвет белый) РК 75-4-15

Описание телевизионного кабеля РК-75-4-15:

– Телевизионный кабель производства «Одескабель» РК-75-4-15 предназначен для соединения передающих и приемных антенн с радио- и телевизионными устройствами, различных радиочастотных установок, межприборного и внутриприборного монтажа радиотехнических устройств работающих на частотах выше 1МГц.
– Производитель: «Одескабель»
– Волновое сопротивление: 75 Ом
– Цвет: белый

Технико-эксплуатационные характеристики:

Волновое сопротивление: 75 Ом;
Электрическая емкость: 67 пФ/м;
Скорость распространения: 66%;

Коэффициент затухания на частоте:

– 50 МГц - 5,5 дБ/100 м;
– 200 МГц - 13,5 дБ/100 м;
– 470 МГц - 25,2 дБ/100 м;
– 500 МГц - 27,3 дБ/100 м;
– 862 МГц - 40,1 дБ/100 м;
– 1000 МГц - 42,3 дБ/100 м;

Экранирование на частоте:

– 5-10 МГц - более 55 дБ;
– 10-30 МГц - более 60 дБ;
– 30-1000 МГц - более 65 дБ;
* электрические характеристики даны при +20 С.
Температурный диапазон в фиксированном состоянии и при изгибах:
- 40...+70 С;
Наружный диаметр: 7,3 мм;
Радиус изгиба: не менее 35 мм;
Масса: 63,0 кг/км;

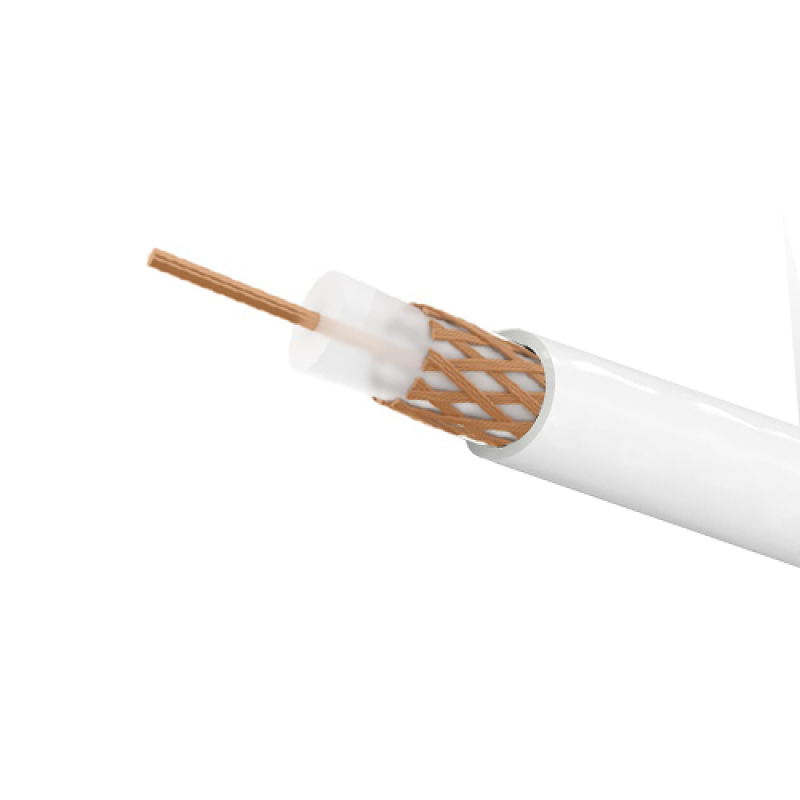

Конструкция кабеля РК-75-4-15:

1.Внутренний проводник - медный однопроволочный, круглой формы, диаметром 0,72 мм;
2.Изоляция - полиэтилен (ПЭ), диаметром 4,6 мм;
3.Внешний проводник - оплетка из медных проволок, плотностью 90%;
4.Оболочка - поливинилхлоридный пластикат (ПВХ), диаметром 7,3 мм.
Срок службы: не менее 8 лет.
