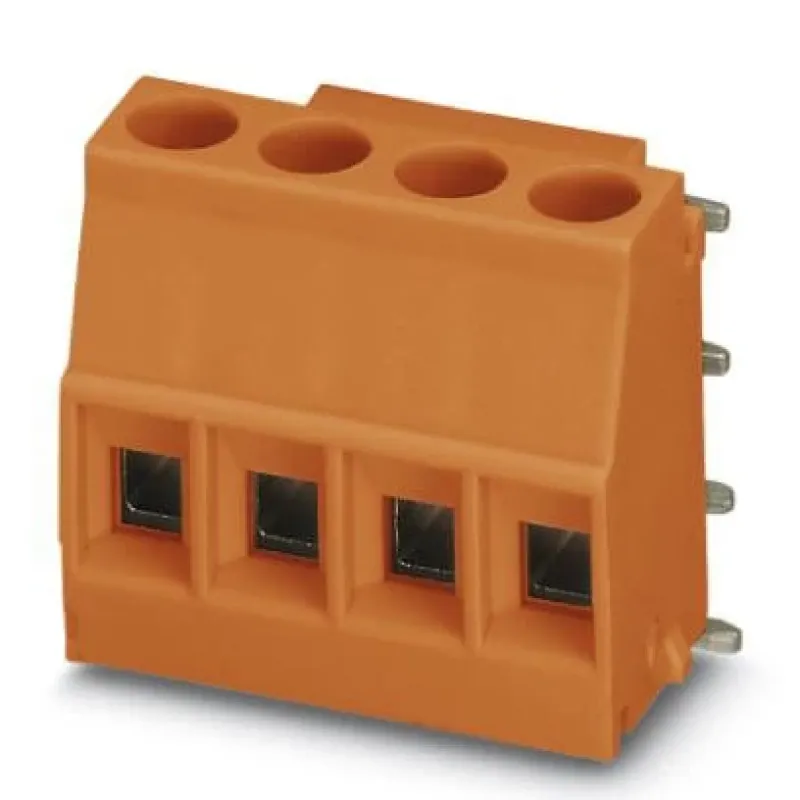

Клемма для монтажа на печатные платы - MKDSO 2,5/ 4-R OG 2200342

Наличие: Предзаказ 0
Код Товара: 60503
Артикул: 2200342
Производитель: Phoenix Contact

206.33
Нашли дешевле ?

Общие характеристики

Амплитуда отклонения/при виброиспытаниях/согласно мэк 60068-2-6 - 0.35 мм (10 - 60.1 Гц)
Диаметр отверстий - 1.4 мм
Изоляционный материал - PA
Все характеристики


Клемма для печатного монтажа

КонструкцияВертикальный блок клемм для печатного монтажа
Полюсов4
Количество рядов1
Расположение выводовЛинейное расположение выводов
Максимальный ток нагрузки24 A
Расчетное напряжение (II/2)630 В
Расчетное напряжение (III/2)400 В
Расчетное импульсное напряжение (II/2)4 кВ
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное импульсное напряжение (III/3)4 кВ
Номинальное напряжение UN250 В
Номинальный ток IN24 A
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (5 - 7 мкм Sn)
Металлическая поверхность точки подключения (промежуточное покрытие)Никель (2 - 3 мкм Ni)
Металлическая поверхность зоны пайки (покрытие)Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие)Никель (2 - 3 мкм Ni)
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Номинальное сечение2,5 мм²
Сечение жесткого провода0,14 мм² ... 2,5 мм²
Сечение гибкого провода0,14 мм² ... 2,5 мм²
Сечение проводника AWG26 ... 14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 2,5 мм²
2 жестких провода одинакового сечения0,14 мм² ... 0,75 мм²
2 гибких провода одинакового сечения0,14 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,25 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 1,5 мм²
Длина оголяемой части8 мм
Момент затяжки0,5 Нм ... 0,6 Нм
Высота18 мм
Длина штыря под пайку3,5 мм
Длина15,3 мм
Размеры штыря0,8 x 1 мм
Диаметр отверстий1,4 мм
Размер шага5 мм
Спецификации по испытаниюDIN EN 60998-2-1 (VDE 0613-2-1): 1994-04
РезультатИспытание проведено
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение0,14 мм² / жесткий / > 10 Н
Степень загрязнения2
Требования, испытание на нагреваниеПовышение температуры ≤ 45 K
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Расчетное напряжение изоляции (III/3)250 В
минимальное значение воздушного зазора - негомогенное поле (III/3)3 мм
минимальное значение пути утечки (III/3)3,2 мм
Расчетное напряжение изоляции (III/2)400 В
минимальное значение воздушного зазора - негомогенное поле (III/2)3 мм
минимальное значение пути утечки (III/2)2 мм
Расчетное напряжение изоляции (II/2)630 В
минимальное значение воздушного зазора - негомогенное поле (II/2)3 мм
минимальное значение пути утечки (II/2)3,2 мм
Частота10 - 150 - 10 Гц
Скорость развертки5г (60,1 - 150 Гц)
Амплитуда0,35 мм (10 - 60,1 Гц)
Продолжительность испытания на 1 ось2,5 ч
Температура850 °C
Время воздействия5 c
Температура окружающей среды (при эксплуатации)-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)-40 °C ... 55 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C

Преимущества:

✔️Клеммы для печатных плат, для корпусов серий ME MAX и ME

✔️Отсутствие необходимости в ТО и вибростойкость благодаря использованию принципа Reakdyn или подпружиненных элементов

✔️Клемма для печатных плат устанавливается перпендикулярно печатной плате

✔️Признанный во всем мире надежный винтовой зажим

Общие характеристики
Амплитуда отклонения/при виброиспытаниях/согласно мэк 60068-2-6 0.35 мм (10 - 60.1 Гц)
Диаметр отверстий 1.4 мм
Изоляционный материал PA
Количество рядов 1
2 гибких провода одинакового сечения AWG 0.14 мм² ... 0.75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником 0.25 мм² ... 0.75 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пл 0.5 мм² ... 1.5 мм²
2 жестких провода одинакового сечения AWG 0.14 мм² ... 0.75 мм²
CTI согласно МЭК 60112 600
Время воздействия 5 c
Группа изоляционного материала I
Длина оголяемой части 8 мм
Длина штыря под пайку 3.5 мм
Качество поверхности гальваническое лужение
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V0
Максимальный ток нагрузки 24 A
Материал, контактная поверхность Сплав меди
Металллическая поверхность зоны пайки (покрытие) Олово (5 - 7 мкм Sn)
Металллическая поверхность зоны пайки (промежуточное покрытие) Никель (2 - 3 мкм Ni)
Металллическая поверхность точки подключения (внешнее покрытие) Олово (5 - 7 мкм Sn)
Металллическая поверхность точки подключения (промежуточное покр Никель (2 - 3 мкм Ni)
Минимальное значение воздушного зазора - негомогенное поле (II/2 3 мм
Минимальное значение воздушного зазора - негомогенное поле (III/ 3 мм
Минимальное значение пути утечки (II/2) 3.2 мм
Минимальное значение пути утечки (III/2) 2 мм
Минимальное значение пути утечки (III/3) 3.2 мм
Номинальное напряжение UN 250 В
Номинальное сечение AWG 2.5 мм²
Номинальный ток IN 24 A
Полюсов 4
Продолжительность испытания на 1 ось 2.5 ч
Размер шага 5 мм
Размеры штыря 0.8 x 1 мм
Расположение выводов Линейное расположение выводов
Расчетное импульсное напряжение (II/2) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное напряжение (II/2) 630 В
Расчетное напряжение (III/2) 400 В
Расчетное напряжение изоляции (II/2) 630 В
Расчетное напряжение изоляции (III/2) 400 В
Расчетное напряжение изоляции (III/3) 250 В
Результат, степень защиты IP-код Испытание проведено
Сечение гибкого провода 0.14 мм² ... 2.5 мм²
Сечение гибкого проводника с кабельным наконечником 0.25 мм² ... 2.5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластма 0.25 мм² ... 2.5 мм²
Сечение жесткого провода AWG 0.14 мм² ... 2.5 мм²
Сечение провода / тип кабеля / растягивающее усилие, уставка / ф 0.14 мм² / жесткий / > 10 Н
Сечение проводника AWG 26 ... 14
Скорость развертки 5г (60.1 - 150Гц)
Спецификации по испытанию DIN EN 60998-2-1 (VDE 0613-2-1): 1994-04
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) CTI 600
Температура воспламеняемости от тела накала GWIT согласно EN 606 775
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт) -40 °C ... 55 °C
Температура при испытании твердости вдавливанием шарика согласно 125 °C
Требования, испытание на нагревание Повышение температуры ≤ 45 K
Указание для установки печатных плат Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-1 850
Высота 18 мм
Длина зачистки проводов 15.3 мм
Конструкция Вертикальный блок клемм для печатного монтажа
Момент затягування 0.5 Нм ... 0.6 Нм
Степень загрязнения 2
Температура окружающей среды при хранении 850 °C
Частота мережі 10 - 150 - 10 Гц
