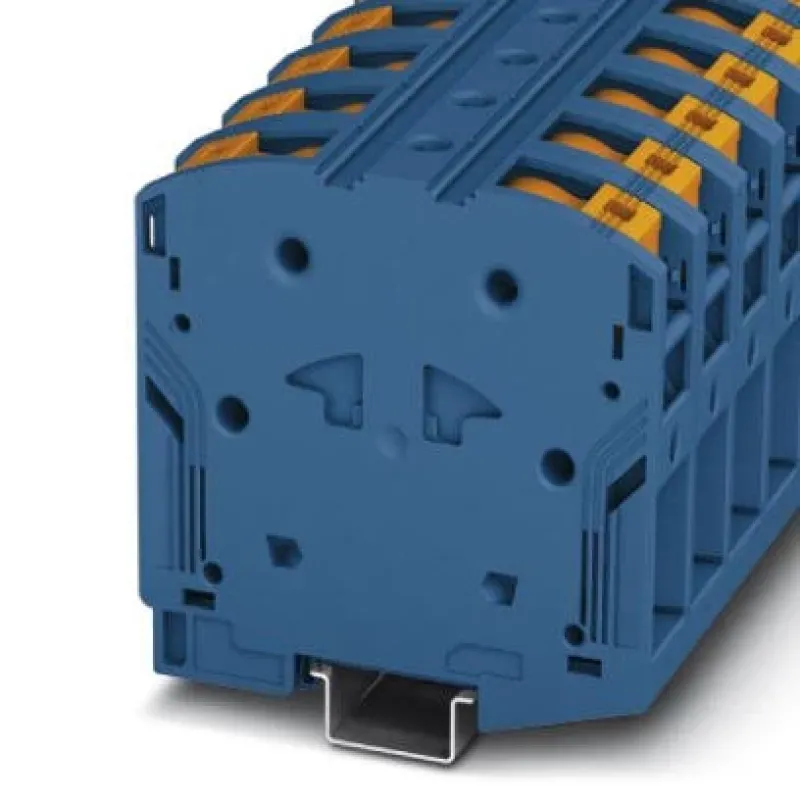

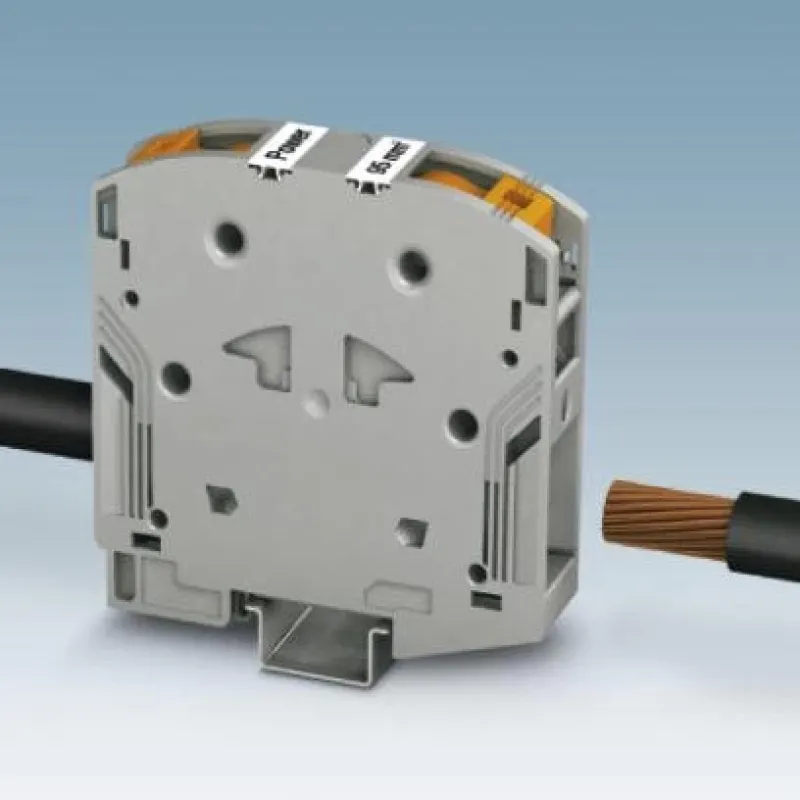

Клемма для высокого тока - PTPOWER 95 P BU 3260166

Наличие: Предзаказ 0
Код Товара: 70104
Артикул: 3260166
Производитель: Phoenix Contact

1 078.78
Нашли дешевле ?

Общие характеристики

Цвет - синий
Изоляционный материал - PA
Количество рядов - 1
Все характеристики


Клемма для высокого тока, с контрольным гнездом, номинальное напряжение: 1000 В, номинальный ток: 232 A, тип подключения: Зажим Power-Turn, 1. ярус, cечение: 25 мм2 - 95 мм2, тип монтажа: NS 35/15, цвет: синий

Полюсов1
Область примененияЖелезнодорожная индустрия
Количество точек подключения2
Количество рядов1
Потенциалы1
Категория перенапряженияIII
Степень загрязнения3
Расчетное импульсное напряжение8 кВ
Макс. мощность потерь при номинальных условиях7,54 Вт
Количество точек подключения на ярус2
Номинальное сечение95 мм²
Длина снятия изоляции40 мм
Подключение согласно стандартуМЭК 60947-7-1
Сечение жесткого провода25 мм² ... 95 мм²
Сечение проводника AWG4 ... 4/0
Сечение гибкого провода25 мм² ... 95 мм²
Сечение гибкого проводника [AWG]4 ... 4/0
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)25 мм² ... 95 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)25 мм² ... 95 мм²
Сечение с жесткой гребенчатой перемычкой95 мм²
Сечение с гибкой гребенчатой перемычкой70 мм²
Номинальный ток232 A
Максимальный ток нагрузки215 A
Номинальное напряжение1000 В
Сертификат ATEXSEV 14 ATEX 0156 U
Сертификат IEC ExIECEx  SEV 14.0013 U
МаркировкаEx eb IIC Gb
Диапазон рабочих температур-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областяхГребенчатый мостик / EB 3-25/PT / 3260160
Данные перемычки144 A / 50 мм²
Повышение температуры Ex40 K (237 A / 95 мм²)
Расчетное напряжение-
при шунтировании с гребенчатой перемычкой1100 В
при перемыкании перемычкой1100 В
Расчетное напряжение изоляции1000 В
Расчетный ток215 A
Проходное сопротивление0,1 мΩ
Длина кабельных наконечников40 мм
Номинальное сечение AWG4/0
Возможности подключения, жесткие проводники25 мм² ... 95 мм²
Сечение подключаемого провода AWG4 ... 4/0
Возможности подключения, гибкие проводники25 мм² ... 95 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.95 мм²
Однопроводное соединение / точка подключения гибкая с наконечником без пластиковой втулки AWG4 ... 4/0
Ширина25 мм
Высота NS 35/15108,7 мм
Длина105,5 мм
Цветсиний
Класс воспламеняемости согласно UL 94V0
Группа изоляционного материалаI
Изоляционный материалPA
Статическое использование изоляционного материала на холоде-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)имеется
Открытая боковая стенкаНет
Температура окружающей среды (при эксплуатации)-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)30 % ... 70 %
Тип монтажаNS 35/15

Преимущества:

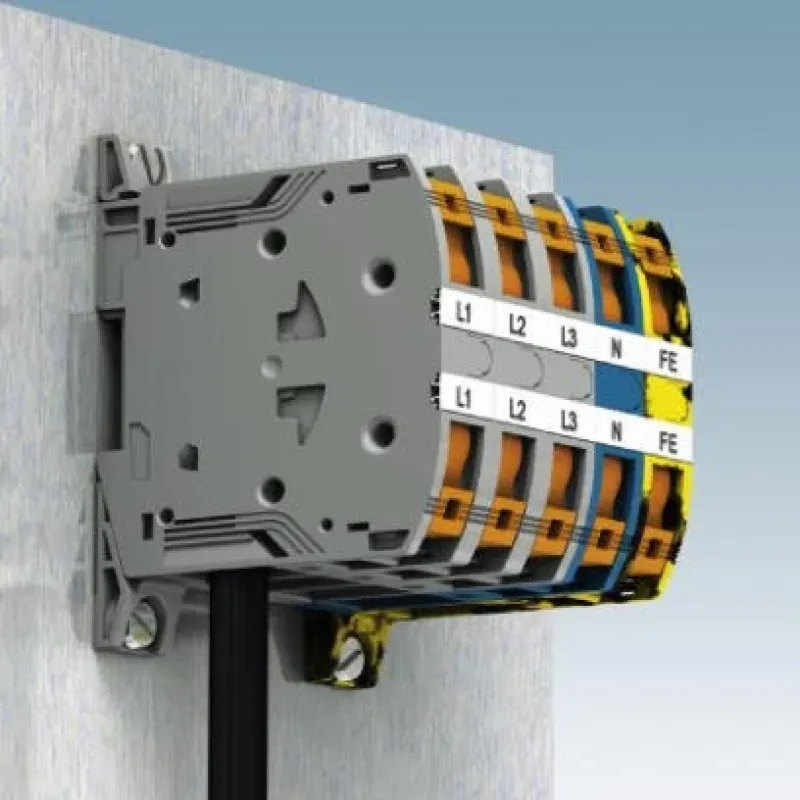

✔ Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов

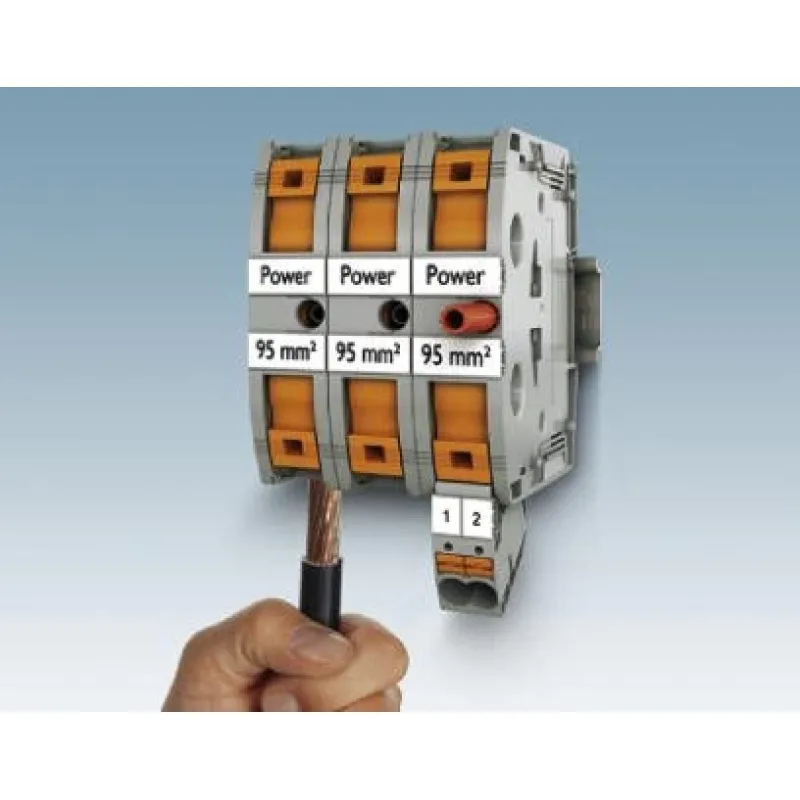

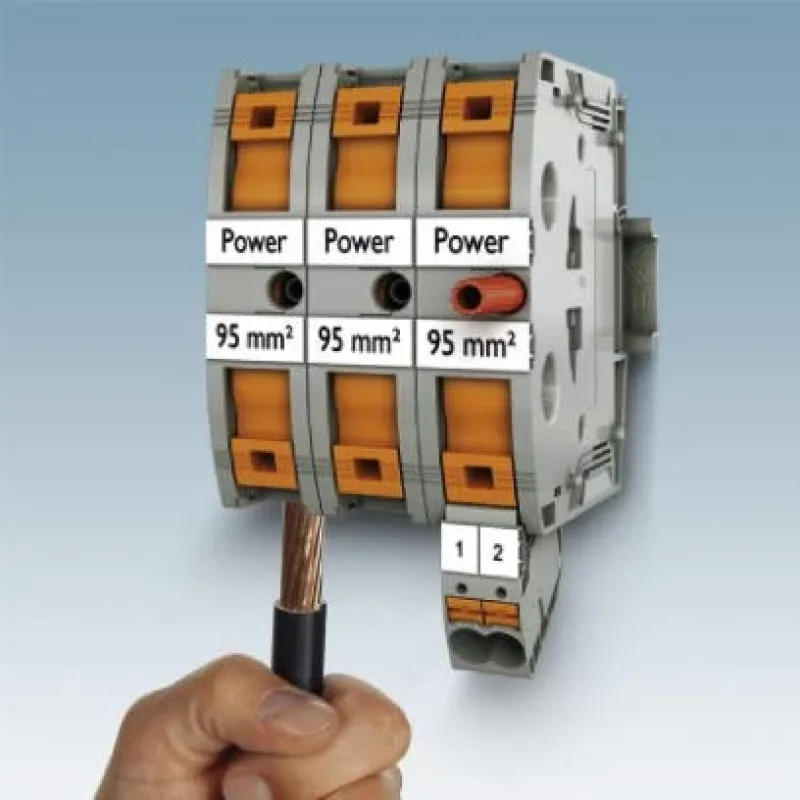

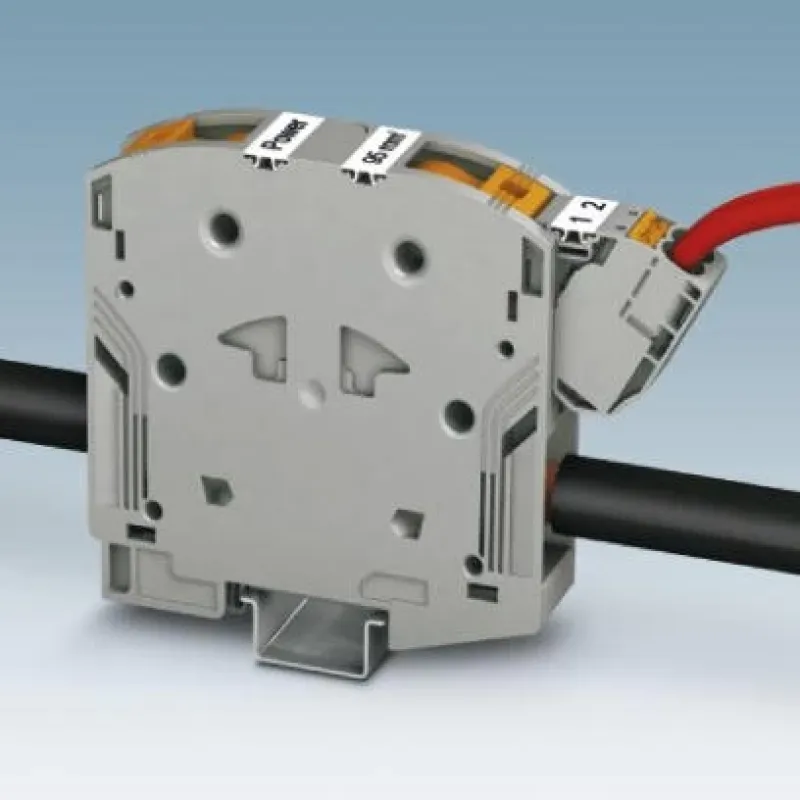

✔ Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.

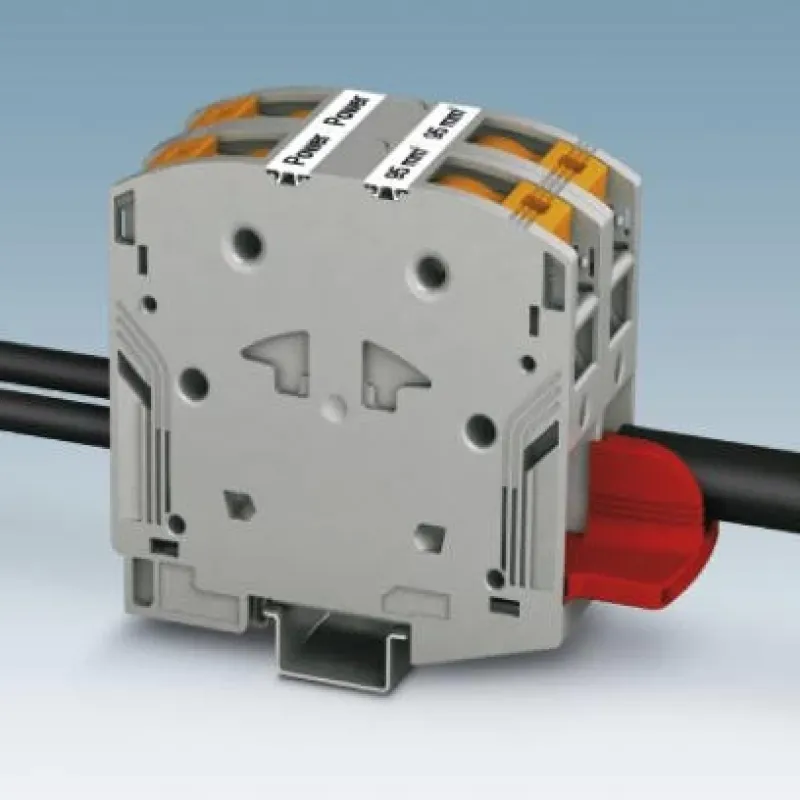

✔ Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента

✔ Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.

✔ Опробовано для железнодорожного транспорта

Общие характеристики
Цвет синий
Изоляционный материал PA
Количество рядов 1
Возможности подключения, гибкие проводники 25 мм² ... 95 мм²
Возможности подключения, жесткие проводники 25 мм² ... 95 мм²
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Высота NS 35/15 108.7 мм
Группа изоляционного материала I
Данные перемычки 144 A / 50 мм²
Длина кабельных наконечников 40 мм
Длина снятия изоляции 40 мм
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27.5 MJ/kg
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V0
Количество точек подключения на ярус 2
Макс. мощность потерь при номинальных условиях 7.54 Вт
Максимальный ток нагрузки 215 A
Номинальное сечение AWG 95 мм², 4/0
Область применения Железнодорожная индустрия
Однопроводное соединение / точка подключения гибкая с наконечник 4 ... 4/0
Открытая боковая стенка Нет
Относительный температурный индекс изоляционного материала (Elec 130 °C
Повышение температуры Ex 40 K (237A/95мм²)
Подключение согласно стандарту МЭК60947-7-1
Потенциалы 1
При перемыкании перемычкой 1100 В
При шунтировании с гребенчатой перемычкой 1100 В
Принадлежности, сертифицированные для применения во взрывоопасны Гребенчатый мостик / EB 3-25/PT / 3260160
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Проходное сопротивление R1 0.1 мΩ
Расчетное импульсное напряжение срабатывания Ur imp 8 кВ
Расчетное напряжение (II/2) -
Расчетное напряжение изоляции (III/3) 1000 В
Расчетный ток IN 215 A
Сертификат ATEX SEV14ATEX0156U
Сертификат IEC Ex IECEx SEV 14.0013 U
Сечение гибкого провода 25 мм² ... 95 мм²
Сечение гибкого проводника 25 мм² ... 95 мм²
Сечение гибкого проводника AWG 4 ... 4/0
Сечение гибкого проводника с кабельным наконечником, без пластма 25 мм², 95 мм²
Сечение жесткого провода AWG 25 мм² ... 95 мм²
Сечение подключаемого провода AWG 4 ... 4/0
Сечение проводника AWG 4 ... 4/0
Сечение с гибкой гребенчатой перемычкой с наконечником с пластик 70 мм²
Сечение с жесткой гребенчатой перемычкой 95 мм²
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM имеется
Статическое использование изоляционного материала на холоде -60 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24ч, от -60°C до +70°C)
Температурный индекс изоляционного материала (DIN EN 60216-1 (VD 125 °C
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Диапазон рабочих температур -60 °C ... 110 °C
Полюс 1 (мм²) 1
Длина зачистки проводов 105.5 мм
Категория перенапряжения III
Маркировка Ex eb IIC Gb
Номинальное напряжение 1000 В
Номинальный ток коммутации 232 A
Степень загрязнения 3
Тип монтажа NS 35/15
Ширина, мм 25 мм
