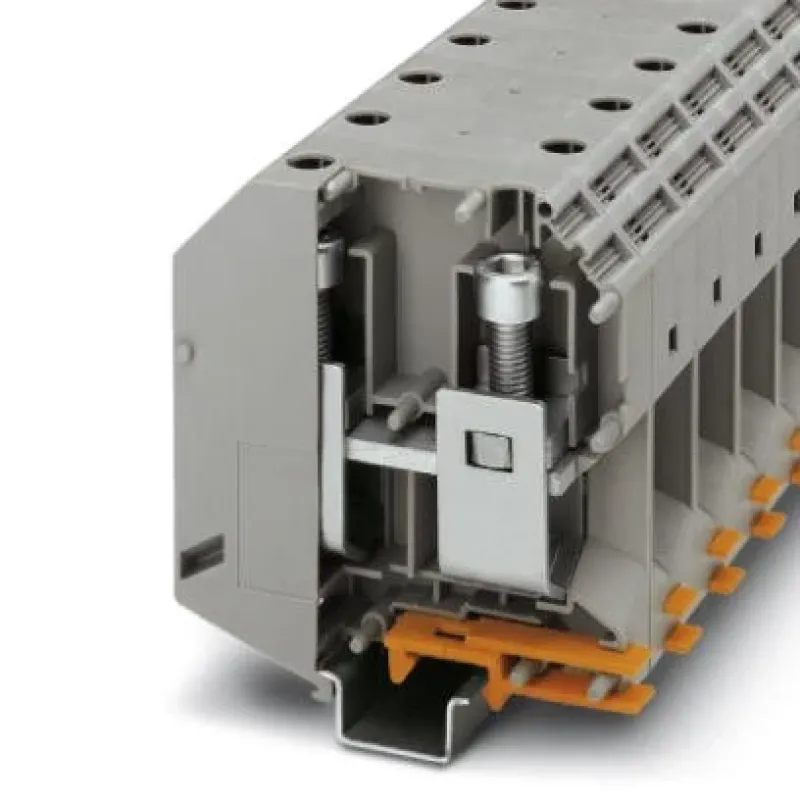

Клемма для высокого тока - UKH 150 3010110

Наличие: Предзаказ 0
Код Товара: 65729
Артикул: 3010110
Производитель: Phoenix Contact

1 183.47
Нашли дешевле ?

Общие характеристики

Цвет - cерый
Изоляционный материал - PA
Количество рядов - 1
Все характеристики


Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 309 A, тип подключения: Винтовые зажимы, Расчетное сечение: 150 мм2, cечение: 35 мм2 - 150 мм2, тип монтажа: NS 35/15, NS 32, цвет: cерый

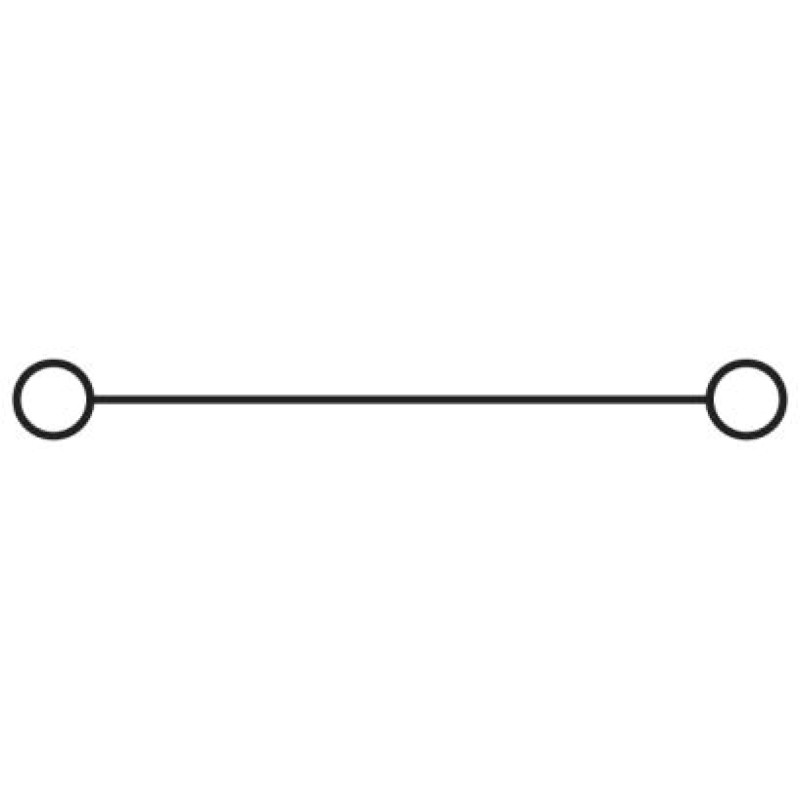

Количество точек подключения2
Количество рядов1
Потенциалы1
Категория перенапряженияIII
Степень загрязнения3
Расчетное импульсное напряжение8 кВ
Макс. мощность потерь при номинальных условиях9,55 Вт
Количество точек подключения на ярус2
Номинальное сечение150 мм²
Резьба винтовM10
УказаниеВнимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Момент затяжки25 ... 30 Нм
Длина снятия изоляции40 мм
Калиберная пробкаB14
Подключение согласно стандартуМЭК 60947-7-1
Сечение жесткого провода35 мм² ... 150 мм²
Сечение проводника AWG2 ... 300 kcmil
Сечение гибкого провода50 мм² ... 150 мм²
Сечение гибкого проводника [AWG]1/0 ... 300 kcmil
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)50 мм² ... 150 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)50 мм² ... 150 мм²
Сечение с жесткой гребенчатой перемычкой150 мм²
Сечение с гибкой гребенчатой перемычкой120 мм²
2 жестких провода одинакового сечения25 мм² ... 50 мм²
2 гибких провода одинакового сечения35 мм² ... 50 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки25 мм² ... 50 мм²
Номинальный ток309 A
Максимальный ток нагрузки256 A
Номинальное напряжение1000 В
Сертификат ATEXKEMA 99 ATEX 8332 U
Сертификат IEC ExIECEx  KEM 06.0030 U
МаркировкаEx eb IIC Gb
Диапазон рабочих температур-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях1201947 VDE-ISS 8
Данные перемычки195,5 A / 150 мм²
Повышение температуры Ex40 K (281,5 A / 150 мм²)
Расчетное напряжение-
при шунтировании с гребенчатой перемычкой880 В
Расчетное напряжение изоляции1000 В
Расчетный ток256 A
Проходное сопротивление0,06 мΩ
Диапазон моментов вращения25 Нм ... 30 Нм
Номинальное сечение AWG300 kcmil
Возможности подключения, жесткие проводники35 мм² ... 150 мм²
Сечение подключаемого провода AWG1/0 ... 300 kcmil
Возможности подключения, гибкие проводники50 мм² ... 150 мм²
2 жестких провода одинакового сечения AWG4 ... 1/0
2 гибких провода одинакового сечения AWG2 ... 1/0
Ширина31 мм
Высота4,665 "
Высота NS 35/15118,5 мм
Высота NS 32116 мм
Длина100 мм
Цветcерый
Класс воспламеняемости согласно UL 94V0
Группа изоляционного материалаI
Изоляционный материалPA
Статическое использование изоляционного материала на холоде-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)имеется
РезультатИспытание проведено
Испытательное напряжение, заданное значение2,2 кВ
Открытая боковая стенкаНет
Монтажная рейка/крепежное основаниеNS 32/NS 35
Скорость вращения10 (+/- 2) об/мин.
Повороты135
Сечение провода / масса35 мм²/6,8 кг
Время воздействия30 c
Спецификации по испытаниюDIN EN 50155 (VDE 0115-200):2018-05
АссортиментИспытания на долговечность, категория 2, на поворотной тележке
Частотаот f1 = 5 Гц до f2 = 250 Гц
ASD-уровень6,12 (м/с²)²/Гц
Ускорение30г
Продолжительность испытания на 1 ось5 ч
Направление испытанияX-, Y- и Z-ось (положит. и отрицат.)
Форма удараПолусинусоида
Продолжительность удара18 мс
Количество ударов в 1 направлении3
Температура окружающей среды (при эксплуатации)-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)30 % ... 70 %
Тип монтажаNS 35/15

Преимущества:

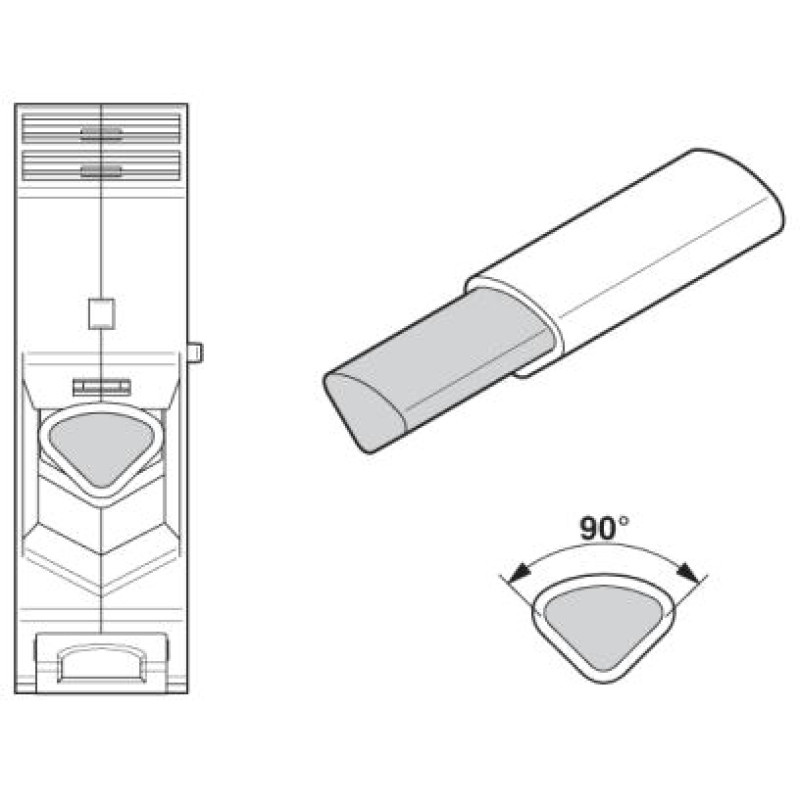

✔ Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля

✔ Винтовое крепление в корпусе клеммы с помощью пружинного элемента

✔ Уменьшение переходного сопротивления на контактных поверхностях путем рифления

Общие характеристики
Цвет cерый
Изоляционный материал PA
Количество рядов 1
2 гибких провода одинакового сечения AWG 2 ... 1/0
2 гибких провода одинакового сечения, мин. 35 мм² ... 50 мм²
2 гибких проводника одинакового сечения с кабельным наконечником 25 мм² ... 50 мм²
2 жестких провода одинакового сечения AWG 4 ... 1/0
2 жестких провода одинакового сечения, мин. 25 мм² ... 50 мм²
ASD-уровень 6.12 (м/с²)²/Гц
Ассортимент Испытания на долговечность, категория 2, на поворотной тележке
Возможности подключения, гибкие проводники 50 мм² ... 150 мм²
Возможности подключения, жесткие проводники 35 мм² ... 150 мм²
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Время воздействия 30 c
Высота NS 32 116 мм
Высота NS 35/15 118.5 мм
Группа изоляционного материала I
Данные перемычки 195.5 A / 150 мм²
Диапазон моментов вращения основания РЕ 25 Нм ... 30 Нм
Длина снятия изоляции 40 мм
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Испытательное напряжение, заданное значение 2.2 кВ
Калиберная пробка a x b / диаметр B14
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V0
Количество точек подключения на ярус 2
Количество ударов в 1 направлении 3
Макс. мощность потерь при номинальных условиях 9.55 Вт
Максимальный ток нагрузки 256 A
Монтажная рейка/крепежное основание NS 32/NS 35
Направление испытания X-, Y- и Z-ось (положит. и отрицат.)
Номинальное сечение AWG 150 мм², 300 kcmil
Открытая боковая стенка Нет
Относительный температурный индекс изоляционного материала (Elec 130 °C
Повороты 135
Повышение температуры Ex 40 K (281.5 A / 150 мм²)
Подключение согласно стандарту МЭК60947-7-1
Потенциалы 1
При шунтировании с гребенчатой перемычкой 880 В
Принадлежности, сертифицированные для применения во взрывоопасны 1201947 VDE-ISS 8
Продолжительность испытания на 1 ось 5 ч
Продолжительность удара 18 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Проходное сопротивление R1 0.06 мΩ
Расчетное импульсное напряжение срабатывания Ur imp 8 кВ
Расчетное напряжение (II/2) -
Расчетное напряжение изоляции (III/3) 1000 В
Расчетный ток IN 256 A
Результат, степень защиты IP-код Испытание проведено
Резьба винтов M10
Сертификат ATEX KEMA99 ATEX8332U
Сертификат IEC Ex IECEx KEM 06.0030 U
Сечение гибкого провода 50 мм² ... 150 мм²
Сечение гибкого проводника 50 мм² ... 150 мм²
Сечение гибкого проводника AWG 1/0 ... 300 kcmil
Сечение жесткого провода AWG 35 мм² ... 150 мм²
Сечение подключаемого провода AWG 1/0 ... 300 kcmil
Сечение провода / масса 35 мм²/6.8 кг
Сечение проводника AWG 2 ... 300 kcmil
Сечение с гибкой гребенчатой перемычкой с наконечником с пластик 120 мм²
Сечение с жесткой гребенчатой перемычкой 150 мм²
Скорость вращения 10 (+/- 2) об/мин.
Спецификации по испытанию DIN EN 50155 (VDE 0115-200):2018-05
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM имеется
Статическое использование изоляционного материала на холоде -60 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24ч, от -60°C до +70°C)
Температурный индекс изоляционного материала (DIN EN 60216-1 (VD 130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Указание для установки печатных плат Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Ускорение 30г
Форма удара Полусинусоида
Диапазон рабочих температур -60 °C ... 110 °C
Высота 4.665 "
Длина зачистки проводов 100 мм
Категория перенапряжения III
Маркировка Ex eb IIC Gb
Момент затяжки 25 ... 30 Нм
Номинальное напряжение 1000 В
Номинальный ток коммутации 309 A
Степень загрязнения 3
Тип монтажа NS 35/15
Частота мережі от f1 = 5 Гц до f2 = 250 Гц
Ширина, мм 31 мм

Доставка

Интернет-магазин ABR-store предоставляет услугу адресной доставки до входа в здание по Киеву и всей территории Украины.


Доставка заказов по Киеву

Доставка по Киеву возможна при сумме заказа от 500 грн и происходит курьерской компанией «Новая Почта» в отделение или курьером Новой Почты в ваш адрес, предварительно дав согласие на оплату доставки согласно тарифам компании перевозчика. При отказе от заказа без аргументированных причин, в момент получения заказа по адресу, получатель обязан оплатить услугу доставки в размере 80 грн.


Доставка по Киеву осуществляется курьером БЕСПЛАТНО при сумме заказа свыше 3000 грн. Если сумма заказа меньше 3000 грн., то плата за доставку составляет 80 грн. Доставка осуществляется в день заказа или на следующий (с 10:00 до 18:00). Время доставки предварительно согласовывается с заказчиком.


В субботу доставка невозможна, но, после согласования с менеджером, возможен самовывоз из нашего офиса с 9:00 до 17:00, при условии, что заказ был сделан в пятницу не позднее 16:00 и товар есть у нас в наличии на складе.


В воскресенье в магазине выходной день - заказы принимаются и обрабатываются в понедельник. При отсутствии на складе выбранного наименования или необходимого объема, сотрудники компании обязательно сообщат Вам об этом и предложат возможную замену и сроки поставки.


Если товар находится в статусе "Под заказ" - доставка происходит в течение 1-5 будничных дней.


Время доставки предварительно согласовывается с заказчиком по мобильной связи.


Оплата заказа при доставке курьером по Киеву осуществляется наличными курьеру при получении продукции.



Самовывоз

Самовывоз доступнe только после согласования заказа с нашим менеджером.


Доставка заказов в регионы Украины

Доставляем заказы в течение 2-5 рабочих дней.

При сумме заказа свыше 3000 грн доставка за наш счет (при условии 100% предоплаты).

При сумме заказа менее 3000 грн доставка за счет клиента.

Доставка наложенным платежом (комиссия Новой Почты (2% + 25 грн) за возврат платежа оплачивает покупатель.

Осуществляем доставку больших грузов по схеме Склад-Склад, Склад-Дверь.

Отправка заказов с помощью компании «Нова Поiта» имеют регулярный, плановый характер и осуществляется ежедневно. Оплата за доставку производится непосредственно в отделении «Нова Пошта» в вашем населенном пункте, при получении заказа.

Доставка перевозчиками «Деливери», «Автолюкс», «Ночной Экспресс», «САТ» и «Ин-Тайм» предлагается как альтернативная доставка и возможна по согласованию с менеджером.

Если по каким-либо причинам вы хотите получить товар альтернативным перевозчиками или иным способом доставки, сообщите об этом менеджеру нашего магазина.

Доставка альтернативными грузоперевозчиками также является плановой, но не ежедневной. Все детали по поводу доставки выбранным перевозчиком необходимо согласовать с менеджером магазина.


Доставка электротоваров в регионы Украины (Полтава, Запорожье, Ужгород, Львов, Ровно, Хмельницкий, Житомир, Днепр, Кривой Рог, Харьков, Херсон, Николаев, Чернигов, Черкассы, Черновцы, Винница, Сумы, Кропивницкий, Одесса, Тернополь, Ивано-Франковск и другие) осуществляется по указанному Вами адресу на условиях предоплаты заказа банковским переводом на основании счет-фактуры или на банковскую карту Приват. После получения оплаты мы отправляем Вам заказанный товар.


Доставка занимает 1-5 рабочих дней, но, как правило, наши клиенты получают свой заказ уже на следующий рабочий день после отправки.



Оплата

Наличными (при доставке по Киеву или самовывозом)

Оплата наличными при курьерской доставке (непосредственно курьеру при получении заказа) или в фирменном магазине при получении заказа, оформленного как "самовывоз".

Обратите внимание: адресная курьерская доставка осуществляется только по Киеву, в других случаях требуется согласование с менеджером.


Безналичный расчет


Оплата по безналичному расчету возможна как для частных лиц так и для предприятий плательщиков НДС (юридических лиц).


Для физлиц предлагается оплата на банковскую карту ФЛП (на выбор платежные карты ПриватБанка или MonoBank) или оплата по банковским реквизитам на расчетный счет ФЛП 2 группы.


Для юридических лиц и предприятий с общей системой налогообложения безналичная оплата осуществляется путем оформления счета-фактуры (invoice).

Отправка инвойса для оплаты юридическим лицам осуществляется через удобные для Вас каналы: Email, SMS, Viber и др.

Обратите внимание, возможно, что общая стоимость заказа по безналичному расчету возрастет на стоимость веса и упаковки посылки - это будет отражено в присланном счете к оплате.

Все заказы оформленные таким способом оплаты отправляются после поступления денег на наш расчетный счет.


Наложенный платеж (при отправке заказов по Украине)


При оформлении заказа с отправкой посылки наложенным платежом вы оплачиваете свой заказ непосредственно в момент его получения в отделении компании обеспечивающей доставку.

В этом случае вам дополнительно необходимо оплатить стоимость услуги «наложенный платеж» по тарифу компании перевозчика, в зависимости от выбранного перевозчика комиссия составляет до 2% от суммы заказа + 20 грн за отправку платежа отправителю.




Оплата ONLINE кредитной картой


Оплатить свой заказ стиль можно любой платежной картой где подключена услуга интернет-покупок. К оплате принимаются кредитные карты Visa Electron, Visa и Mastercard, Maestro через Приват24, Liqpay.


После подтверждения заказа Вам на электронный адрес или с помощью SMS придет счет с подробными инструкциями по оплате и ссылкой на страницу платежной системы, где Вы сможете оплатить заказ.


Авторизация платежной карты осуществляется на стороне безопасного процессингового центра "ПриватБанк" через платежный шлюз.


Передача данных осуществляется по защищенному каналу с применением современных методов шифрования, при этом исключается любая возможность перехвата конфиденциальной информации.

Оперативную информацию о поступлении денежных средств и статусе выполнения заказа Вы сможете получить у наших менеджеров.


Наши менеджеры проконсультируют Вас по всем вопросам, связанных с оформлением заказа, оплатой и доставкой, а также с технических моментов, связанных с товаром что вас интересует, например, что лучше для теплого пола кабель или мат, или проконсультируют в подборе автоматических выключателей , розеток и т.

Оставить отзыв

Внимание: HTML не поддерживается! Используйте обычный текст.


Лучшие цены, склад, условия.

Скидки на Розетки, Выключатели, Автоматические выключатели, Диффреле, Кабельно-проводниковую продукцию, УПП, УЗО и др.

 ⚡️ Большие скидки в зависимости от итоговой суммы покупки.

Узнавайте Вашу персональную скидку у наших менеджеров.

Если Вы не смогли найти на сайте нашего интернет магазина нужного вам товара обратитесь к нашим менеджерам по контактным телефонам или на E-mail, скорее всего мы просто не успели создать карточку товара, наш представитель проконсультирует по наличию, стоимости и сроку доставки.
