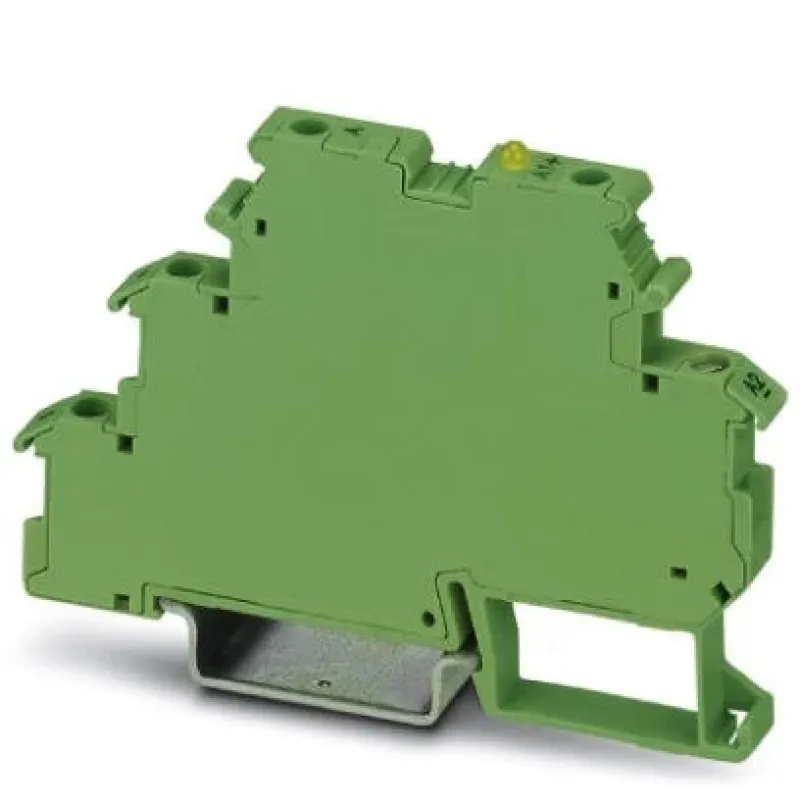

Клемма полупроводниковых реле - DEK-OE- 5DC/ 5DC/100KHZ-G 2964542

Наличие: Предзаказ 0
Код Товара: 65016
Артикул: 2964542
Производитель: Phoenix Contact

3 473.88
Нашли дешевле ?

Общие характеристики

Серия - ≤ 0.3, ≥ 0.5
Цвет - зеленый
Монтажное положение - на выбор
Все характеристики


Полупроводниковое реле ввода, с ответным импульсом выхода постоянного тока, частота передачи 100 кГц, со световым индикатором и защитной схемой во входной и выходной цепи, вход: 5 В пост.тока, выход: 4 - 18 В пост.тока/50 мА

Указание по применениюИспользование перемычек EB 80-DIK... в клеммах DEK: по причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK.
Указание по ЭМСЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ПрименениеВводная оптопара с частотой 100 кГц
Режим работы100 % ED
Категория перенапряженияII
Степень загрязнения2
ИзоляцияОсновная изоляция
Испытательное напряжение Вход/выход2,5 кВ AC (Вход/выход)
Входное номинальное напряжение UN5 В DC
Диапазон входных напряжений относительно UN0,5 ... 1,2
Диапазон входных напряжений2,5 В DC ... 6 В DC
Порог срабатывания, сигнал "0", относительно UN≤ 0,3
Порог срабатывания, сигнал "1", относительно UN≥ 0,5
Типовой входной ток при UN8 мА
Время включения, типовое1 мкс
Время отключения, типовое2 мкс
Индикация рабочего напряженияLED желт.
Защитная схемаЗащита от перенапр.; Cтабилитроны
Частота передачи100 кГц
Исполнение контакта1 замыкающий контакт
Вид цифрового выходаэлектронный
Диапазон выходного напряжения4 В DC ... 18 В DC
Макс. ток продолжительной нагрузки50 мА
Ток покоя8,5 мА
Падение напряжения при макс. рабочем токе≤ 1,2 В DC

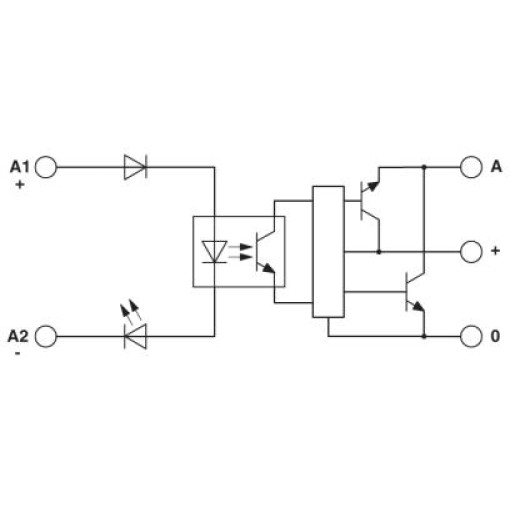

Выходная коммутация3-проводная двухтактная цепь, с соединением с корпусом
Тип подключенияВинтовые зажимы
Длина снятия изоляции8 мм
Резьба винтовM3
Сечение жесткого провода0,2 мм² ... 4 мм²
Сечение гибкого провода0,2 мм² ... 2,5 мм²
Сечение проводника AWG24 ... 12
Момент затяжки0,5 Нм
Ширина6,2 мм
Высота80 мм
Глубина56 мм
Цветзеленый
Температура окружающей среды (при эксплуатации)-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)-20 °C ... 70 °C
Стандарты / нормативные документыМЭК 60664
Тип монтажаУстановка на монтажной рейке
Указания по монтажуустанавливаются в ряд без промежутков
Монтажное положениена выбор

Преимущества:

✔ Для подавления помех на входной стороне предусмотрен конденсатор

✔ Двухтактный каскад на выходной стороне

✔ В том числе сигнальные вводы для вычислительных плат ПЛК

✔ Максимальная частота до 100 кГц

Общие характеристики
Серия ≤ 0.3, ≥ 0.5
Цвет зеленый
Монтажное положение на выбор
Вид цифрового выхода электронный
Время включения, типовое 1 мкс
Время отключения, типовое 2 мкс
Входное номинальное напряжение UN 5 ВDC
Выходная коммутация 3-проводная двухтактная цепь, с соединением с корпусом
Диапазон входных напряжений относительно UN 0.5 ... 1.2, 2.5 ВDC ... 6 ВDC
Диапазон выходного напряжения 4 ВDC ... 18 ВDC
Длина снятия изоляции 8 мм
Защитная схема Защита от перенапр.; Cтабилитроны
Индикация рабочего напряжения LED желт.
Исполнение контакта 1 замыкающий контакт
Испытательное напряжение Вход/выход 2.5 кВ AC (Вход/выход)
Макс. ток продолжительной нагрузки 50 мА
Падение напряжения при макс. рабочем токе ≤ 1.2 ВDC
Резьба винтов M3
Сечение гибкого провода 0.2 мм² ... 2.5 мм²
Сечение жесткого провода AWG 0.2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Стандарты / нормативные документы МЭК60664
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
Типовой входной ток при UN 8 мА
Ток покоя I0 8.5 мА
Указание по применению Использование перемычек EB 80-DIK... в клеммах DEK: по причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK.
Указание по ЭМС ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Указания по монтажу устанавливаются в ряд без промежутков
Частота передачи 100 кГц
Высота 80 мм
Глубина, мм 56 мм
Изоляция Основная изоляция
Категория перенапряжения II
Момент затяжки 0.5 Нм
Применение светорегулятора Вводная оптопара с частотой 100 кГц
Режим работы 100 % ED
Степень загрязнения 2
Тип монтажа Установка на монтажной рейке
Тип подключения Винтовые зажимы
Ширина, мм 6.2 мм
