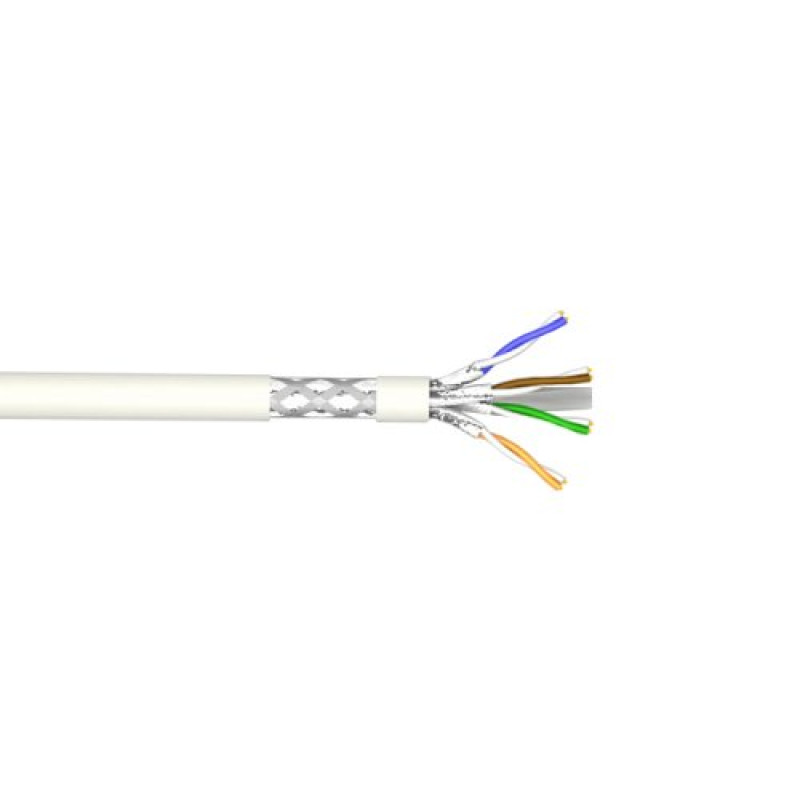

Компьютерный кабель КПпВО-ВПЭ (600) 4*2*0,56 (S/FTP-cat.7) Одескабель 7935040

Компьютерный кабель сетевой с возможностью прокладки вне помещений.
– Производитель: «Одескабель».
– Назначение: сетевой кабель для наружной прокладки.
– Количество жил: 8 .
– Количество пар: 4 (витые пары).
– Диаметр проводника: 0.56 мм.
– Экран: S/FTP.
– Категория: 7 Cat.
– Цвет: Белый.

ОПИСАНИЕ LAN-КАБЕЛЯ КПпВО-ВПЭ (600) 4*2*0,57 (S/FTP-cat.7) ОДЕСКАБЕЛЬ

ПРИМЕНЕНИЕ

• PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155
• Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token
• Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire
• 100 Мбит/с, 10 Gigabit Ethernet (10GBASE-T), ATM LAN 1,2
• Гбит/с, FC-100-TP

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ

• ISO/IEC 11801:2002
• EN 50173-1:2002
• IEC 61156-5:2002
• ТУ У 31.3-05758730-031-2003

КОНСТРУКЦИЯ

1. Токопроводящая жила: медная мягкая проволока
   Диаметр: 0,57 мм (23 AWG)
2. Изоляция: плёнко-пористый полиэтилен
   Диаметр проводника: 1,50 мм
   Пара: 2 скрученных вместе проводника
   Цветовая идентификация жил:
   пара 1: белая / синяя
   пара 2: белая / оранжевая
   пара 3: белая / зеленая
   пара 4: белая / коричневая

3. Экран пары: алюмополимерная лента (металлом наружу)
   Сердечник: 4 пары скрученные вместе
4. Экран сердечника: оплетка из медных луженых проволок
   Плотность оплетки: не менее 50%
5. Внешняя оболочка: поливинилхлоридный пластикат
   (ПВХ) или LS0H-компаунд
   Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H)
   Максимальный диаметр кабеля: 9,2 мм

УСЛОВИЯ ПРОКЛАДКИ И ЭКСПЛУАТАЦИИ

• Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры в условиях высоких электромагнитных влияний. Эксплуатируется при частотах до 600 МГц.

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурный диапазон:

• Во время монтажа -10 °C ... +60 °C
• После монтажа -20 °C ... +60 °C

Радиус изгиба:

• Во время монтажа ≥ 8 x диаметров кабеля.
• После монтажа ≥ 4 x диаметров кабеля.
• Растягивающие усилие ≤ 85 Н.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C

• Сопротивление постоянному току ≤ 84 Ом/км.
• Сопротивление изоляции ≥ 5 ГОм/км.
• Рабочая емкость ≤ 56 пФ/м.
• Скорость распространения сигнала ≥ 0,76 с.
• Задержка распространения сигнала ≤ 534+36/√f нс/100 м.

Смещение задержки на частоте:

• 100 МГц ≤ 5 нс/100 м

Волновое сопротивление в диапазоне частот:

• 1-100 МГц 100±15 Ом.
• 100-250 МГц 100±22 Ом.
• 250-600 МГц 100±25 Ом.

Затухание по экрану в диапазоне частот:

• 30-600 МГц ≥ 60 дБ.
• Испытательное напряжение между жилами, жилами и экраном (пост. ток, 2 с) 2,5 кВ.
• Рабочее напряжение (пост. ток) 72 В.

МАРКИРОВКА

Кабель марки КПпВО-ВПЭ (600) 4х2х0,57 (S-STP - cat.7):
OK-net <год выпуска> S-STP CAT.7 600 MHz 4Pr AWG23 NVP 76% ISO/IEC 11801 100 OHM K-29 <метражная метка>.
