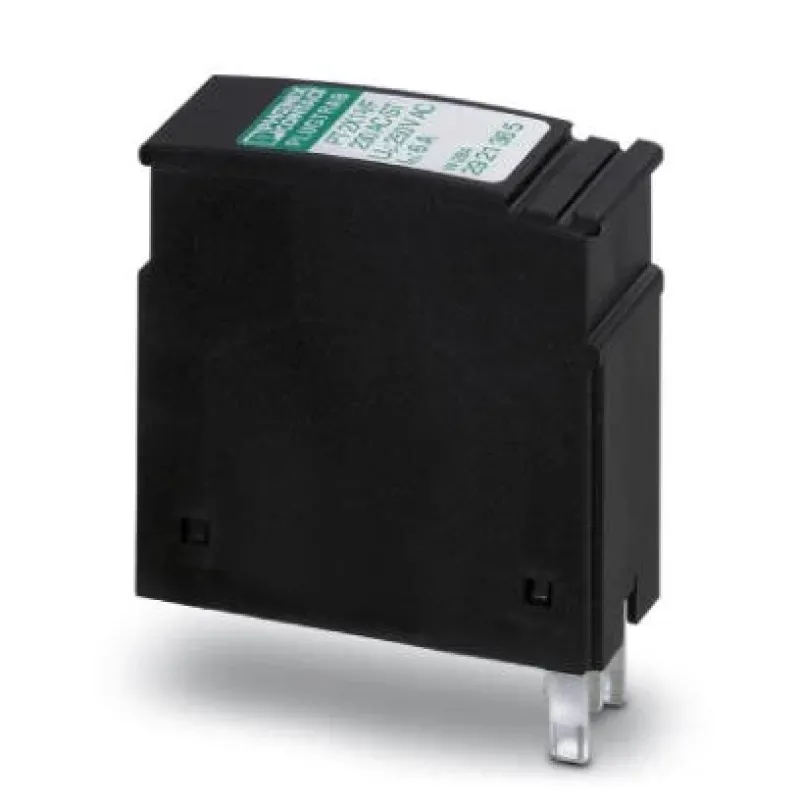

Штекерный модуль для защиты от перенапр-й - PT 2X1-VF-230AC-ST 2921365

Наличие: Предзаказ 0
Код Товара: 64663
Артикул: 2921365
Производитель: Phoenix Contact

5 334.49
Нашли дешевле ?

Общие характеристики

Цвет - черный
Функция переключения - Размыкатель
Время срабатывания tA (L-L) - ≤ 100 нс
Все характеристики


Защитный штекер с защитной цепью без токов утечки, для двух сигналов без потенциала "земли". Последовательно включенные между сигнальным проводником и землей варистор и газонаполненный разрядник для защиты от импульсных перенапряжений.

Класс испытания согл. МЭКC1
КонструкцияШтекер
Полюсов2
Сообщение, неисправность устройства для защиты от импульсных перенапряженийнет
Функция переключенияРазмыкатель
Рабочее напряжение, максимальное Umax переменного тока250 В AC
Максимальный рабочий ток Iмакс.1 A
Тип подключенияВинтовые зажимы (вместе с базовым элементом)
Ширина17,5 мм
Высота44,8 мм
Глубина51,7 мм
Горизонтальный шаг1 TE

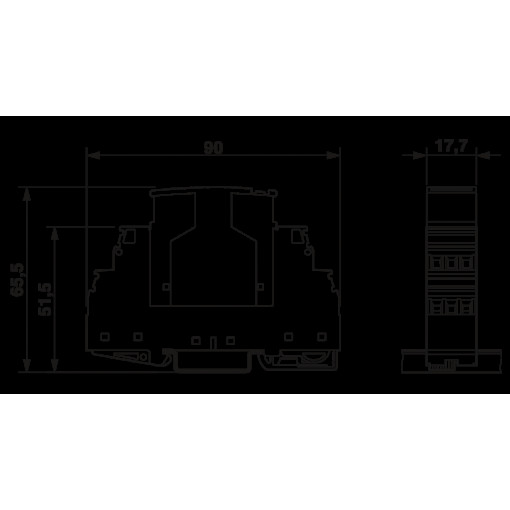

Ширина комбинированного модуля17,7 мм
Комбинированный модуль, высота90 мм
Комбинированный модуль, глубина65,5 мм
Цветчерный
Класс воспламеняемости согласно UL 94V-0
Материал корпусаPA 6.6
Открытая боковая стенкаНет
Направление действиеLine-Line & Line-Earth Ground
Макс. напряжение при длительной нагрузке UC250 В AC
Расчетный ток6 A
Эффективный рабочий ток IC при UC≤ 2 мкA
Ток защитного проводника IPE≤ 2 мкA (Для UN)
Номинальный импульсный ток утечки In (8/20) мкс3 кA
Отводимый импульсный ток Iimp (10/350) мкс500 A
Общий максимальный импульсный ток утечки Itotal (8/20) мкс8 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс1 кA
Импульсный ток утечки Imax (8/20) мкс, максимальный8 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)100 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.≤ 1,4 кВ
Остаточное напряжение при In (фаза-фаза)≤ 2 кВ
Остаточное напряжение при In (фаза-земля)≤ 1 кВ
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза)≤ 1,4 кВ
Остаточное напряжение при Ian (10/1000) мкс (жила—земля)≤ 700 В
Макс. потребление энергии (2 мс)150 Дж
Уровень защиты Up (жила-жила)≤ 2,5 кВ (C2 - 4 кВ / 2 кА)
Уровень защиты Up (жила-земля)≤ 1,1 кВ (C1 -500 А)
Время срабатывания tA≤ 100 нс
Емкость (фаза-фаза)тип. 1,5 пФ
Емкость (фаза-земля)тип. 3 пФ
Сопротивление на цепь0 Ω
Номинал предохранителя, макс.6 A (gL / gG)
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C
Стандарты/нормативные документыEN 61643-21
Тип монтажана основной элемент

Преимущества:

✔ Простая проверка и документирование с CHECKMASTER 2 благодаря штекерным защитным модулям

✔ Конструкция из двух частей упрощает обслуживание

✔ Простота выбора для любых требований в области контрольно-измерительных приборов и автоматики благодаря полному портфолио

✔ Отсутствие воздействия на сигнал во время обслуживания благодаря вставке и извлечению защитного штекера с нейтральным импедансом

Общие характеристики
Цвет черный
Функция переключения Размыкатель
Время срабатывания tA (L-L) ≤ 100 нс
Горизонтальный шаг 1 TE
Емкость (фаза-земля) тип. 3 пФ
Емкость (фаза-фаза) тип. 1.5 пФ
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) 8 кA
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V-0
Класс испытания согл. МЭК C1
Комбинированный модуль, высота 90 мм
Комбинированный модуль, глубина 65.5 мм
Макс. напряжение при длительной нагрузке UC (N-PE) 250 ВAC
Макс. потребление энергии (2 мс) 150 Дж
Максимальный рабочий ток Iмакс. 1 A
Направление действие Line-Line & Line-Earth Ground
Номинал предохранителя, макс. 6 A (gL / gG)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 100 A
Номинальный импульсный ток утечки In (8/20) мкс (L-PE) 3 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 1 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 8 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), ста ≤ 1.4 кВ
Остаточное напряжение при Ian (10/1000) мкс (жила—земля) ≤ 700 В
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) ≤ 1.4 кВ
Остаточное напряжение при In (фаза-земля) ≤ 1 кВ
Остаточное напряжение при In (фаза-фаза) ≤ 2 кВ
Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) 500 A
Открытая боковая стенка Нет
Рабочее напряжение, максимальное Umax переменного тока 250 ВAC
Расчетный ток IN 6 A
Сообщение про неисправность от импульсных перегрузок нет
Сопротивление на цепь 0 Ω
Стандарты/нормативные документы EN61643-21
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Ток защитного проводника IPE ≤ 2 мкA (Для UN)
Уровень защиты Up (жила-жила) ≤ 2.5 кВ (C2 - 4 кВ / 2 кА)
Уровень защиты Up (жила-земля) ≤ 1.1 кВ (C1 -500 А)
Ширина комбинированного модуля 17.7 мм
Эффективный рабочий ток IC при UC ≤ 2 мкA
Полюс 1 (мм²) 2
Высота 44.8 мм
Глубина, мм 51.7 мм
Конструкция Штекер
Материал корпуса PA 6.6
Степень защиты IP20
Тип монтажа на основной элемент
Тип подключения Винтовые зажимы (вместе с базовым элементом)
Ширина, мм 17.5 мм
