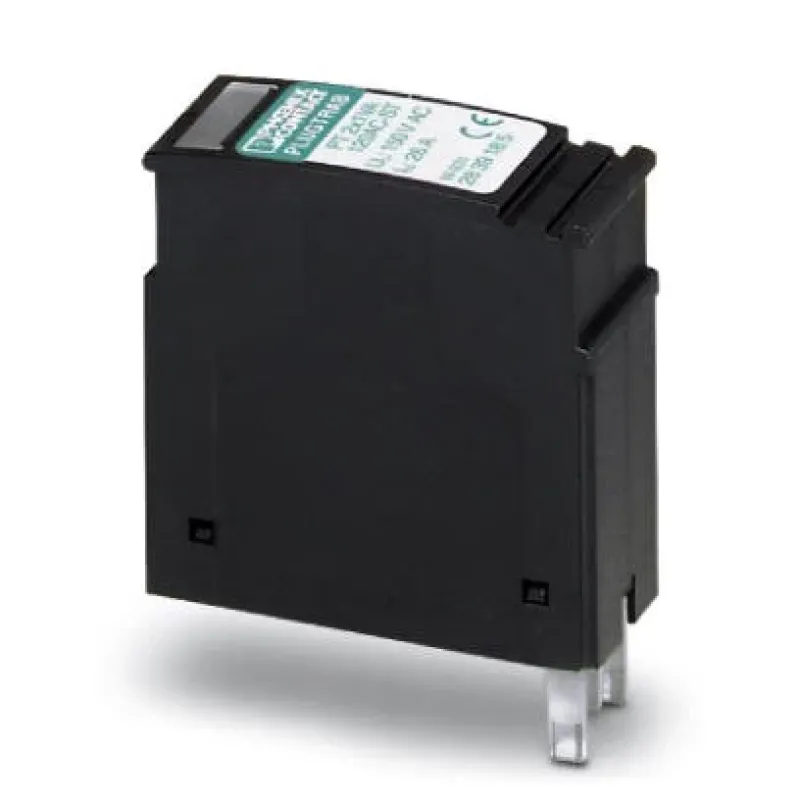

Штекерный модуль для защиты от перенапр-й - PT 2X1VA-120AC-ST 2839185

Наличие: Предзаказ 0
Код Товара: 62719
Артикул: 2839185
Производитель: Phoenix Contact

5 658.98
Нашли дешевле ?

Общие характеристики

Цвет - иссиня-чёрный RAL 9005
Вносимое затухание aE, асим. - тип. 0.3 дБ (≤ 300 кГц / 150 Ом)
Время срабатывания tA (фаза-земля) - ≤ 25 нс
Все характеристики

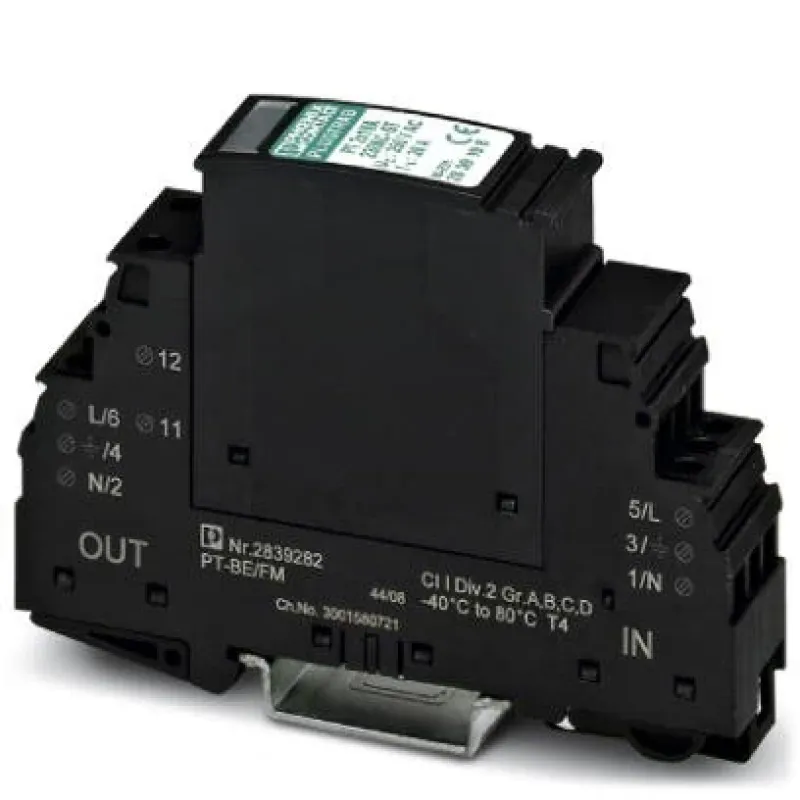

Защитный штекер PT с защитной цепью для сигналов высокого напряжения, 2-канальный, со световой индикацией питания. Номинальное напряжение: 120 В AC

УказаниеТехнические данные имеют силу в сочетании со следующими базовыми элементами:
Класс испытания согл. МЭКC1
КонструкцияШтекер
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:начиная с ред. SW 1.00
Категория перенапряженияIII
Степень загрязнения2
Рабочее напряжение250 В AC

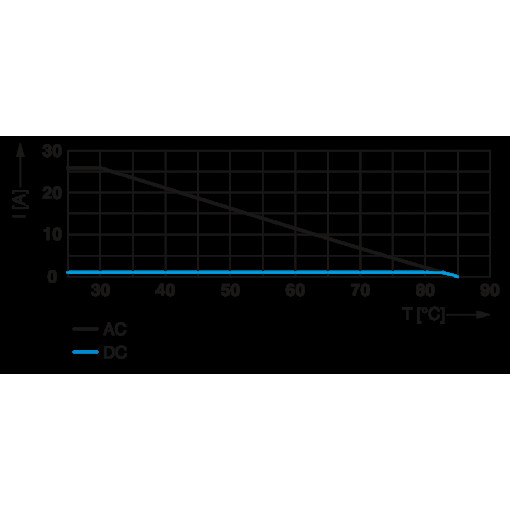

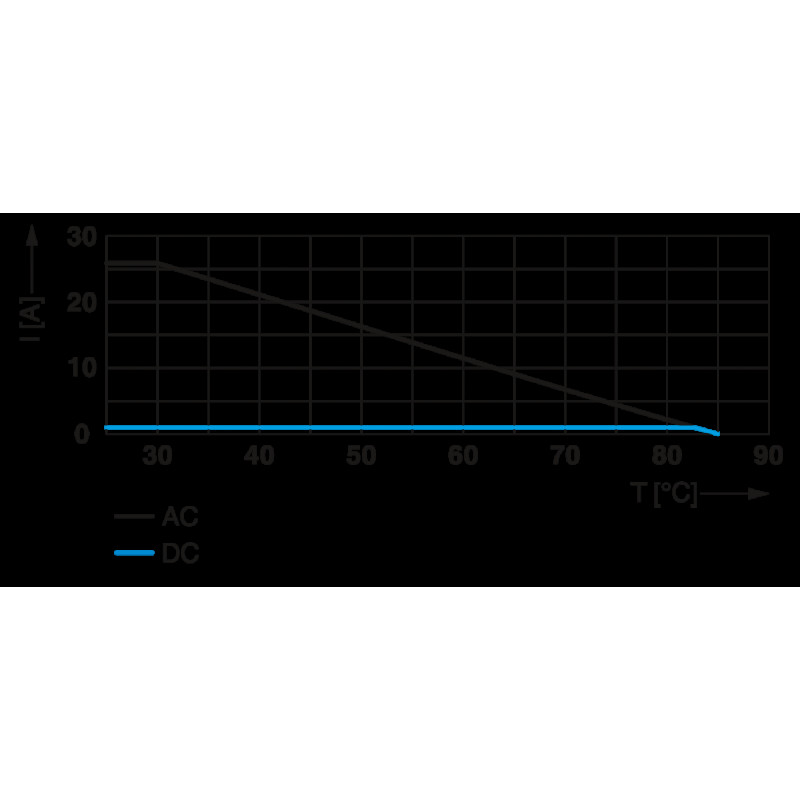

Расчетный ток26 A AC (30 °C)
Тип подключенияВинтовые зажимы (вместе с базовым элементом)
Резьба винтовM3
Момент затяжки0,5 Нм
Сечение гибкого провода0,2 мм² ... 2,5 мм²
Сечение жесткого провода0,2 мм² ... 4 мм²
Сечение проводника AWG24 ... 12
Ширина17,5 мм
Высота≤ 2000 м (amsl (выше уровня моря))
Глубина51,7 мм
Горизонтальный шаг1 TE
Ширина комбинированного модуля17,7 мм
Комбинированный модуль, высота90 мм
Комбинированный модуль, глубина65,5 мм
Цветиссиня-чёрный RAL 9005
Класс воспламеняемости согласно UL 94V-0
Материал корпусаPA 6.6
Открытая боковая стенкаНет
Направление действиеLine-Line & Line-Earth Ground
Макс. напряжение при длительной нагрузке UC150 В DC
Эффективный рабочий ток IC при UC≤ 1,5 мA AC
Ток защитного проводника IPE≤ 3 мA AC
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)2,5 кA
Отводимый импульсный ток Iimp (10/350) мкс500 A
Общий максимальный импульсный ток утечки Itotal (8/20) мкс5 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.≤ 380 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.≤ 380 В
Уровень защиты Up (жила-земля)≤ 450 В (C1 - 1,4 кВ / 0,7 кА)
Время срабатывания tA (фаза-земля)≤ 25 нс
Вносимое затухание aE, асим.тип. 0,3 дБ (≤ 300 кГц / 150 Ом)
Предельная частота fg (3 дБ), асимм. (сигнальная масса) в системе 150 Омтип. 1 МГц
Емкость (фаза-земля)тип. 2,5 нФ
Сообщение, неисправность устройства для защиты от импульсных перенапряженийcветовой
Номинал предохранителя, макс.25 A AC (gL/gG)
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Стандарты/нормативные документыEN 61643-21
Тип монтажана основной элемент

Преимущества:

✔ Простая проверка и документирование с CHECKMASTER 2 благодаря штекерным защитным модулям

✔ Конструкция из двух частей упрощает обслуживание

✔ Простота выбора для любых требований в области контрольно-измерительных приборов и автоматики благодаря полному портфолио

✔ Отсутствие воздействия на сигнал во время обслуживания благодаря вставке и извлечению защитного штекера с нейтральным импедансом

Общие характеристики
Цвет иссиня-чёрный RAL 9005
Вносимое затухание aE, асим. тип. 0.3 дБ (≤ 300 кГц / 150 Ом)
Время срабатывания tA (фаза-земля) ≤ 25 нс
Горизонтальный шаг 1 TE
Емкость (фаза-земля) тип. 2.5 нФ
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V-0
Класс испытания согл. МЭК C1
Комбинированный модуль, высота 90 мм
Комбинированный модуль, глубина 65.5 мм
Макс. напряжение при длительной нагрузке UC (N-PE) 150 ВDC
Направление действие Line-Line & Line-Earth Ground
Номинал предохранителя, макс. 25 A AC (gL/gG)
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 2.5 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 5 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), имп ≤ 380 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), ста ≤ 380 В
Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) 500 A
Открытая боковая стенка Нет
Предельная частота fg (3 дБ), асимм. (сигнальная масса) в систем тип. 1 МГц
Разрядник проверяется с помощью CHECKMASTER с программным обеспе начиная с ред. SW 1.00
Расчетный ток IN 26 A AC (30°C)
Резьба винтов M3
Сечение гибкого провода 0.2 мм² ... 2.5 мм²
Сечение жесткого провода AWG 0.2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Сообщение про неисправность от импульсных перегрузок cветовой
Стандарты/нормативные документы EN61643-21
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Ток защитного проводника IPE ≤ 3 мA AC
Указание для установки печатных плат Технические данные имеют силу в сочетании со следующими базовыми элементами:
Уровень защиты Up (жила-земля) ≤ 450 В (C1 - 1.4 кВ / 0.7 кА)
Ширина комбинированного модуля 17.7 мм
Эффективный рабочий ток IC при UC ≤ 1.5 мA AC
Высота ≤ 2000 м (amsl (выше уровня моря))
Глубина, мм 51.7 мм
Категория перенапряжения III
Конструкция Штекер
Материал корпуса PA 6.6
Момент затяжки 0.5 Нм
Рабочее напряжение 250 ВAC
Степень загрязнения 2
Степень защиты IP20
Тип монтажа на основной элемент
Тип подключения Винтовые зажимы (вместе с базовым элементом)
Ширина, мм 17.5 мм
