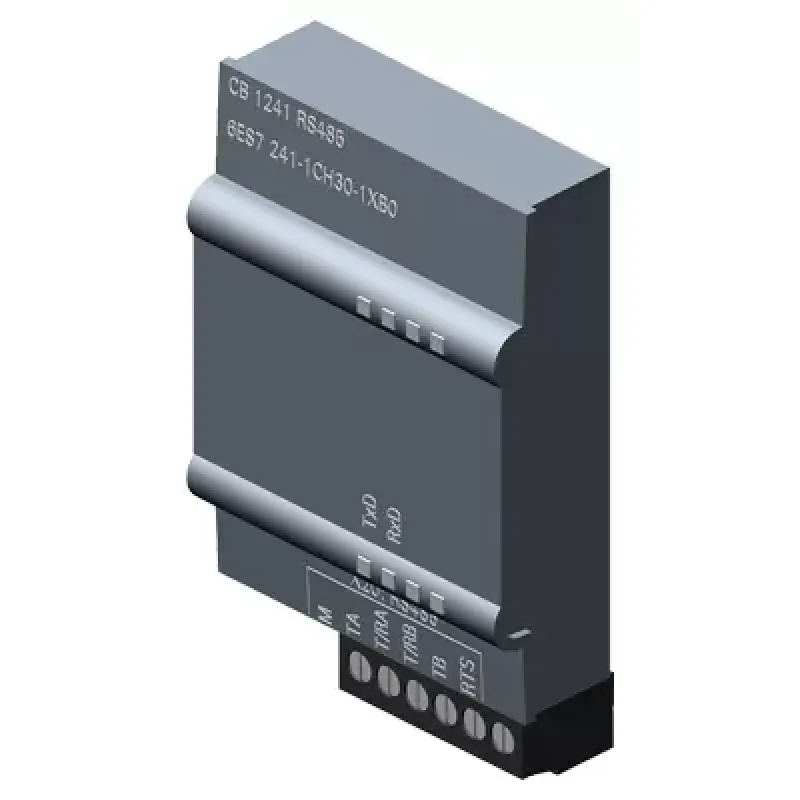

SIMATIC S7-1200, коммуникационная системная плата CB 1241, RS485, винтовое подключение, поддержка телеграмм в режиме свободно программируемого порта
Популярный
Наличие:
Предзаказ
0
Код Товара: 75848
Артикул: 6ES7241-1CH30-1XB0
Производитель: Siemens
4 700.20
Нашли дешевле ?
Общие характеристики
Степень защиты IP -
IP20
Мин. секция гибкая. кабели -
-20°C, -40°C
вертикальный настенный монтаж, макс. -
50°C
| SIMATIC S7-1200, Communication Board CB 1241, RS485, terminal block, supports Freeport | |
| Общая информация | |
| Обозначение типа продукта | Коммуникационный блок 1241 RS 485 |
| Входной ток | |
| Из шины на задней стойке 5 В пост. тока, тип. | 50 mA |
| Рассеиваемая мощность | |
| Нормальная рассеиваемая мощность | 1,5 W |
| Интерфейсы | |
| Двухточечное соединение | |
| ● Макс. длина провода | 1 000 m |
| Встроенный драйвер протокола | |
| — Свободный порт | да |
| — ASCII | да ; доступно в качестве функции библиотеки |
| — Ведущее устройство Modbus RTU | да |
| — Подчиненное устройство Modbus RTU | да |
| — USS | да ; доступно в качестве функции библиотеки |
| Протоколы | |
| Встроенные протоколы | |
| Свободный порт | |
| — Макс. длина телеграммы | 1 kbyte |
| — Битов на символ | 7 или 8 |
| — Количество стоповых битов | 1 (стандарт), 2 |
| — Контроль по четкости | Отсутствие четности (стандарт); прямой, непрямой, метка (бит четности всегда на 1); пробел (бит четности всегда на 0) |
| 3964 (R) | |
| — Макс. длина телеграммы | 1 kbyte |
| — Битов на символ | 7 или 8 |
| — Количество стоповых битов | 1 (стандарт), 2 |
| — Контроль по четкости | Отсутствие четности (стандарт); прямой, непрямой, метка (бит четности всегда на 1); пробел (бит четности всегда на 0) |
| Ведущее устройство Modbus RTU | |
| — Адресная область | От 1 до 49 999 (стендартное адрессование шины Modbus) |
| — Макс. число подчиненных устройств | 247; кол-во подчиненных устройств от 1 до 247, на сегмент сети MODBUS максимум 32 устройства, дополнительные повторители необходимы для увеличения сети до максимальной конфигурации |
| Подчиненное устройство Modbus RTU | |
| — Адресная область | От 1 до 49 999 (стендартное адрессование шины Modbus) |
| Аварийные сигналы/диагностика/информация о состоянии | |
| Диагностическая функция | да |
| Степень защиты и класс защиты | |
| Степень защиты IP | IP20 |
| Стандарты, допуски, сертификаты | |
| Маркировка CE | да |
| Допуск CSA | да |
| Допуск UL | да |
| CULus | да |
| Допуск FM | да |
| RCM (ранее C-TICK) | да |
| Допуск КС | да |
| Допуск для судостроения | да |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке |
| Температура окружающей среды при эксплуатации | |
| ● мин. | -20 °C |
| ● макс. | 60 °C |
| ● горизонтальный настенный монтаж, мин. | -20 °C |
| ● горизонтальный настенный монтаж, макс. | 60 °C |
| ● вертикальный настенный монтаж, мин. | -20 °C |
| ● вертикальный настенный монтаж, макс. | 50 °C |
| ● Допустимое изменение температуры | от 5 °C до 55 °C, 3 °C/минута |
| Температура окружающей среды при хранении/транспортировке | |
| ● мин. | -40 °C |
| ● макс. | 70 °C |
| Давление воздуха согласно IEC 60068-2-13 | |
| ● Эксплуатация. мин. | 795 hPa |
| ● Эксплуатация, макс. | 1 080 hPa |
| ● Хранение/транспортировка, мин. | 660 hPa |
| ● Хранение/транспортировка, макс. | 1 080 hPa |
| Относительная влажность воздуха | |
| ● Эксплуатация при 25 °C без конденсации, макс. | 95 % |
| Механические свойства/материалы | |
| Материал корпуса (спереди) | |
| ● Пластиковый | да |
| Размеры | |
| Ширина | 38 mm |
| Высота | 62 mm |
| Глубина | 21 mm |
| Массы | |
| Масса, прибл. | 40 g |
Общие характеристики
Степень защиты IP
IP20
Мин. секция гибкая. кабели
-20°C, -40°C
вертикальный настенный монтаж, макс.
50°C
вертикальный настенный монтаж, мин.
-20°C
горизонтальный настенный монтаж, макс.
60°C
горизонтальный настенный монтаж, мин.
-20°C
допустимое изменение температуры
от 5 °C до 55 °C, 3 °C/минута
макс. высота свободного падения
0.3m; пять раз, в упаковке к отправке
макс. длина провода
1000m
хранение/транспортировка, макс.
1080hPa
хранение/транспортировка, мин.
660hPa
эксплуатация при 25 °C без конденсации, макс.
95%
эксплуатация, макс.
1080hPa
эксплуатация. мин.
795hPa
CULus
да
RCM (ранее C-TICK)
да
Диагностическая функция
да
Допуск CSA
да
Допуск FM
да
Допуск UL
да
Допуск для судостроения
да
Допуск кс
да
Из шины на задней стойке 5 в пост. тока, тип.
50mA
Маркировка CE
да
Масса, прибл.
40g
Материал корпуса (спереди) пластиковый
да
Нормальная рассеиваемая мощность
1.5W
Обозначение типа продукта
Коммуникационный блок 1241 RS 485
— ASCII
да ; доступно в качестве функции библиотеки
— USS
да ; доступно в качестве функции библиотеки
— адресная область
От 1 до 49 999 (стендартное адрессование шины Modbus)
— битов на символ
7 или 8
— ведущее устройство Modbus RTU
да
— количество стоповых битов
1 (стандарт), 2
— контроль по четкости
Отсутствие четности (стандарт); прямой, непрямой, метка (бит четности всегда на 1); пробел (бит четности всегда на 0)
— макс. длина телеграммы
1kbyte
— макс. число подчиненных устройств
247; кол-во подчиненных устройств от 1 до 247, на сегмент сети MODBUS максимум 32 устройства, дополнительные повторители необходимы для увеличения сети до максимальной конфигурации
— подчиненное устройство Modbus RTU
да
— свободный порт
да
Высота
62mm
Глубина, мм
21mm
Макс. допустимое рабочее напряжение Ue AC, V
60°C, 70°C
Ширина, мм
38mm
