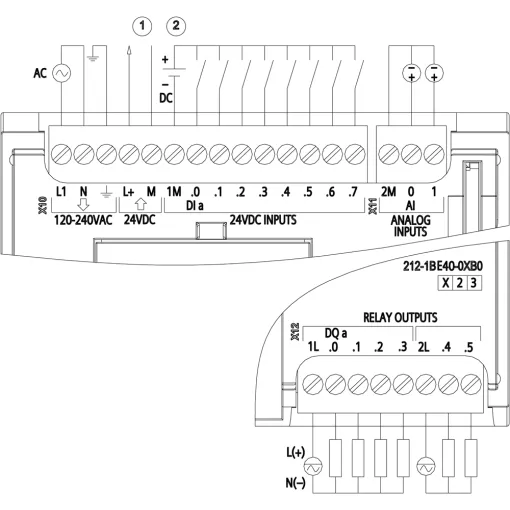

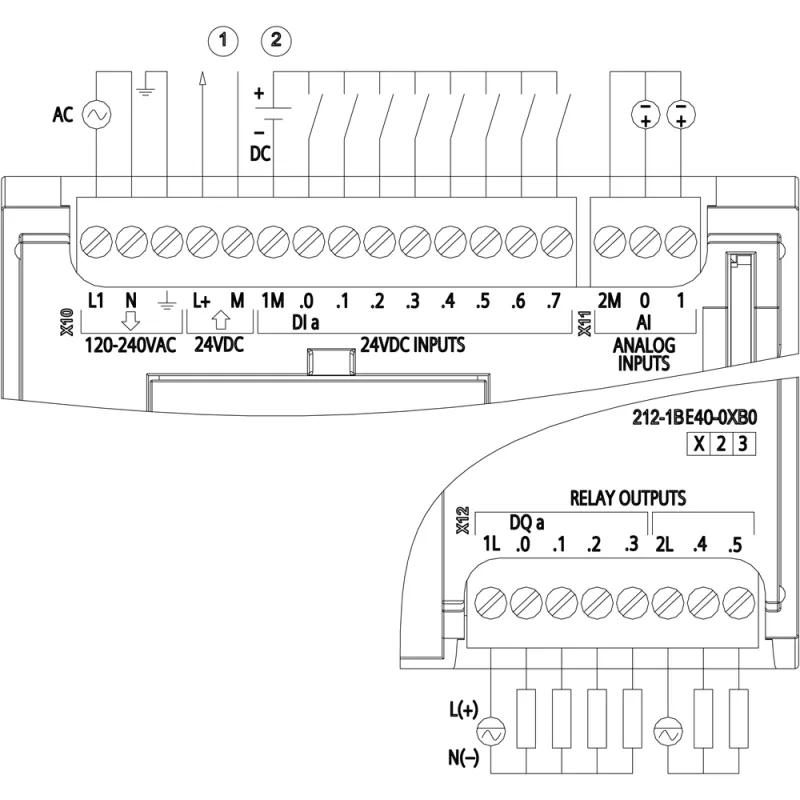

SIMATIC S7-1200, компактное цпу CPU 1212C AC/DC/RLY, встроенные входы/выходы: 8 DI =24 в, 6 DO реле 2 A, 2 AI =0 - 10 в, блок питания: ~85 - 264 в при 47 - 63 гц, память программы/данных: 50 кб
Популярный
Наличие:
Предзаказ
0
Код Товара: 75799
Артикул: 6ES7212-1BE40-0XB0
Производитель: Siemens
14 216.33
Нашли дешевле ?
| SIMATIC S7-1200, CPU 1212C, compact CPU, AC/DC/relay, onboard I/O: 8 DI 24 V DC; 6 DO relay 2 A; 2 AI 0-10 V DC, Power supply: AC 85-264 V AC at 47-63 Hz, Program/data memory 75 KB | |
| Общая информация | |
| Обозначение типа продукта | CPU 1212C перем. ток/пост. ток/реле |
| Версия микропрограммного обеспечения | V4.5 |
| Инженерное обеспечение с помощью | |
| ● пакета программного обеспечения для программирования | не ниже STEP 7 V17 |
| Напряжение питания | |
| Номинальное значение (перем. ток) | |
| ● 120 В перем. тока | да |
| ● 230 В перем. тока | да |
| Допустимый диапазон, нижний предел (перем. ток) | 85 V |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V |
| Сетевая частота | |
| ● диапазон допустимых значений, нижний предел | 47 Hz |
| ● диапазон допустимых значений, верхний предел | 63 Hz |
| Входной ток | |
| Потребление тока (номинальное) | 80 мА при 120 В перем. тока; 40 мА при 240 В перем. тока |
| Макс. потребление тока | 240 мА при 120 В перем. тока; 120 мА при 240 В перем. тока |
| Макс. ток включения | 20 A; при 264 В |
| I²t | 0,8 A²·s |
| Выходной ток | |
| Для шины на задней стойке (5 В пост. тока), макс. | 1 000 mA; макс. 5 В пост. тока для SM и CM |
| Питание датчика | |
| Питание датчика 24 В | |
| ● 24 В | от 20,4 до 28,8 В |
| Рассеиваемая мощность | |
| Нормальная рассеиваемая мощность | 11 W |
| Запоминающее устройство | |
| Оперативное запоминающее устройство | |
| ● встроенный | 75 kbyte |
| ● расширяемое | нет |
| Память загрузки | |
| ● встроенный | 2 Mbyte |
| ● вставная (карта памяти SIMATIC), макс. | с картой памяти SIMATIC Memory Card |
| Хранение в буфере | |
| ● есть | да |
| ● не требует обслуживания | да |
| ● без АКБ | да |
| Время обработки ЦП | |
| Нормальное время операций побитовой обработки | 0,08 µs; /инструкция |
| Нормальное время операций со словами | 1,7 µs; /инструкция |
| Нормальное время выполнения операций с плавающей точкой | 2,3 µs; /инструкция |
| Блоки ЦП | |
| Число блоков (общее) | Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено |
| Организационные блоки (OB) | |
| ● Макс. число | Ограничение только посредством ОЗУ для кода |
| Области данных и их остаток | |
| Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 14 kbyte |
| Маркер | |
| ● Макс. размер | 4 kbyte; Размер области маркеров |
| Локальные данные | |
| ● на класс приоритета, макс. | 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт |
| Адресная область | |
| Образ процесса | |
| ● Вводы, настраивается | 1 kbyte |
| ● Выводы, настраивается | 1 kbyte |
| Конфигурация аппаратного обеспечения | |
| Макс. число модулей на систему | 3 коммуникационных модуля, 1 сигнальный слой, 2 сигнальных модуля |
| Время | |
| Часы | |
| ● Аппаратные часы (часы реального времени) | да |
| ● Время хранения в буфере | 480 h; нормальная |
| ● Макс. отклонение в день | ±60 с/месяц при 25 °C |
| Цифровые входы | |
| Число входов | 8; встроенный |
| ● из них входы, используемые для технологических функций | 6; HSC (высокоскоростной счетчик) |
| M/P-считывание | да |
| Число одновременно включаемых входов | |
| Все монтажные положения | |
| — до 40 °C, макс. | 8 |
| Входное напряжение | |
| ● Номинальное значение (пост. ток) | 24 V |
| ● для сигнала "0" | 5 В пост. тока при 1 мА |
| ● для сигнала "1" | 15 В пост. тока при 2,5 мА |
| Задержка на входе (при номинальном значении входного напряжения) | |
| Для стандартных входов | |
| — параметрируемое | 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах |
| — с "0" на "1", мин. | 0,2 ms |
| — с "0" на "1", макс. | 12,8 ms |
| Для входов аварийной сигнализации | |
| — параметрируемое | да |
| Для технологических функций | |
| — параметрируемое | Однофазное: 3 @ 100 кГц и 3 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 3 @ 30 кГц |
| Длина провода | |
| ● экранированные, макс. | 500 m; 50 м на технологические функции |
| ● неэкранированные, макс. | 300 m; Для технологических функций: Нет |
| Цифровые выводы | |
| Вид выходов | 6; Реле |
| Коммутационная способность выходов | |
| ● при омической нагрузке, макс. | 2 A |
| ● при ламповой нагрузке, макс. | 30 Вт при пост. токе, 200 Вт при перем. токе |
| Задержка на выходе при омической нагрузке | |
| ● с "0" на "1", макс. | 10 ms; макс. |
| ● с "1" на "0", макс. | 10 ms; макс. |
| Релейные выходы | |
| ● Число релейных выходов | 6 |
| ● Макс. число коммутационных циклов | механический 10 млн, при номинальном напряжении нагрузки 100 000 |
| Длина провода | |
| ● экранированные, макс. | 500 m |
| ● неэкранированные, макс. | 150 m |
| Аналоговые вводы | |
| Число аналоговых входов | 2 |
| Входные диапазоны | |
| ● Напряжение | да |
| Входные диапазоны (номинальные значения), напряжения | |
| ● от 0 до +10 В | да |
| — Сопротивление на входе (от 0 до 10 В) | ≥ 100 кОм |
| Длина провода | |
| ● экранированные, макс. | 100 m; скрученный и экранированный |
| Аналоговые выводы | |
| Число аналоговых выходов | 0 |
| Формирование аналоговой величины для входов | |
| Время интегрирования и преобразования/разрешение на канал | |
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 10 bit |
| ● Настраиваемое время интегрирования | да |
| ● Время преобразования (на канал) | 625 µs |
| Датчики | |
| Подключаемые датчики | |
| ● 2-проводной датчик | да |
| 1. интерфейс | |
| Тип интерфейса | PROFINET |
| Гальванически развязанный | да |
| Автоматическое определение скорости передачи данных | да |
| Автоматическое определение | да |
| Автоматическая коммутация | да |
| Физические параметры интерфейсов | |
| ● RJ 45 (Ethernet) | да |
| ● Число портов | 1 |
| ● встроенный коммутатор | нет |
| Протоколы | |
| ● Контроллер PROFINET IO | да |
| ● Устройство ввода-вывода PROFINET | да |
| ● Связь SIMATIC | да |
| ● Открытая связь IE | да ; в качестве опции версия с шифрованием |
| ● Интернет-сервер | да |
| ● Резервирование среды передачи | нет |
| Контроллер PROFINET IO | |
| ● Макс. скорости передачи данных | 100 Mbit/s |
| Службы | |
| — Связь PG/OP | да ; предварительно настроено шифрование с помощью TLS V1.3 |
| — Тактовая синхронизация | нет |
| — IRT | нет |
| — PROFIenergy | нет |
| — Пуск согласно приоритету | да |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 16 |
| — Макс. число подключаемых устройств ввода-вывода | 16 |
| — Макс. число подключаемых устройств ввода-вывода для RT | 16 |
| — из них на линию, макс. | 16 |
| — Активация/деактивация подчиненного устройств ввода-вывода | да |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 |
| — Время актуализации | Минимальное значение времени обновления также зависит от компонента связи, установленного для PROFINET IO, от количества устройство ввода/вывода и количества конфигурированных пользовательских данных. |
| Устройство ввода-вывода PROFINET | |
| Службы | |
| — Связь PG/OP | да ; предварительно настроено шифрование с помощью TLS V1.3 |
| — Тактовая синхронизация | нет |
| — IRT | нет |
| — PROFIenergy | да |
| — Shared Device | да |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 |
| Протоколы | |
| PROFINET IO | да |
| PROFIsafe | нет |
| PROFIBUS | да ; Необходимы CM 1243-5 (ведущее устройство) или CM 1242-5 (ведомое устройство) |
| OPC UA | да ; OPC UA Server |
| Интерфейс AS-Interface | да ; Требуется CM 1243-2 |
| Протоколы (Ethernet) | |
| ● TCP/IP | да |
| ● DHCP | нет |
| ● SNMP | да |
| ● DCP | да |
| ● LLDP | да |
| Режим дублирования | |
| Резервирование среды передачи | |
| — MRP | нет |
| — MRPD | нет |
| Связь SIMATIC | |
| ● S7-маршрутизация | да |
| Открытая связь IE | |
| ● TCP/IP | да |
| — Макс. размер данных | 8 kbyte |
| ● ISO-on-TCP (RFC1006) | да |
| — Макс. размер данных | 8 kbyte |
| ● UDP | да |
| — Макс. размер данных | 1 472 byte |
| Интернет-сервер | |
| ● поддерживается | да |
| ● определенные пользователем сайты | да |
| OPC UA | |
| ● Требуется лицензия Runtime | да ; необходима лицензия "Basic" |
| ● OPC UA Server | да ; необходимы Data Access (Read, Write, Subscribe), Method Call, лицензия Runtime |
| — Аутентификация приложения | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля |
| — Количество сеансов, макс. | 10 |
| — Количество подписок на сеанс, макс. | 50 |
| — Мин. интервал сканирования | 100 ms |
| — Мин. интервал отправки | 200 ms |
| — Количество методов сервера, макс. | 20 |
| — Количество контролируемых элементов (monitored items), макс. | 1 000 |
| — Количество серверных интерфейсов, макс. | 2 |
| — Количество узлов пользовательских интерфейсов сервера, макс. | 2 000 |
| Другие протоколы | |
| ● MODBUS | да |
| Функции связи/заголовок | |
| S7-связь | |
| ● поддерживается | да |
| ● в качестве сервера | да |
| ● в качестве клиента | да |
| ● Макс. количество полезных данных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя)) |
| Число соединений | |
| ● общее | Соединения программного устройства: 4 резервных / 4 макс.; соединения HMI: 12 резервных / 18 макс.; соединения S7: 8 резервных / 14 макс.; соединения Open User: 8 резервных / 14 макс.; сетевые соединения: 2 резервных / 30 макс.; соединения OPC UA: 0 резервных / 10 макс.; итого соединений: 34 резервных / 64 макс. |
| Функции испытания и ввода в эксплуатацию | |
| Состояние/управление | |
| ● Переменные состояние/управления | да |
| ● Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики |
| Принудительное исполнение | |
| ● Принудительное исполнение | да |
| Диагностический буфер | |
| ● есть | да |
| Слежения | |
| ● Количество слежений с возможностью проектирования | 2 |
| ● Объем памяти на слежение, макс. | 512 kbyte |
| Аварийные сигналы/диагностика/информация о состоянии | |
| Диагностический светодиодный индикатор | |
| ● Светодиод RUN/STOP | да |
| ● Светодиод ERROR | да |
| ● Светодиод MAINT | да |
| Встроенные функции | |
| Счетчики | |
| ● Число счетчиков | 6 |
| ● Макс. частота счетчика | 100 kHz |
| Измерение частоты | да |
| Управляемое позиционирование | да |
| Количество позиционирующих осей с регулированием по положению, макс. | 8 |
| Количество позиционирующих осей через интерфейс импульс-направление | до 4 с SB 1222 |
| PID-регулятор | да |
| Число входов аварийной сигнализации | 4 |
| Гальваническая развязка | |
| Гальваническая развязка цифровых вводов | |
| ● Гальваническая развязка цифровых вводов | 500 В перем. тока в течение 1 минуты |
| ● между каналами, в блоках для | 1 |
| Гальваническая развязка цифровых выводов | |
| ● Гальваническая развязка цифровых выводов | Реле |
| ● между каналами | нет |
| ● между каналами, в блоках для | 2 |
| ЭМС | |
| Отказоустойчивость к электростатическим разрядам | |
| ● Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 | да |
| — Испытательное напряжение при разряде в воздухе | 8 kV |
| — Испытательное напряжение при контактном разряде | 6 kV |
| Отказоустойчивость к проводному возмущающему воздействию | |
| ● Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | да |
| ● Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | да |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | |
| ● Отказоустойчивость на питающих линиях согласно МЭК 61000-4-5 | да |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | |
| ● Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | да |
| Излучение радиопомех согласно EN 55 011 | |
| ● Класс граничных значений A, для применения в промышленных районах | да ; Группа 1 |
| ● Класс граничных значений B, для применения в жилых районах | да ; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 |
| Степень защиты и класс защиты | |
| Степень защиты IP | IP20 |
| Стандарты, допуски, сертификаты | |
| Маркировка CE | да |
| Допуск UL | да |
| CULus | да |
| Допуск FM | да |
| RCM (ранее C-TICK) | да |
| Допуск КС | да |
| Допуск для судостроения | да |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке |
| Температура окружающей среды при эксплуатации | |
| ● мин. | -20 °C |
| ● макс. | 60 °C; Кол-во одновременно включенных входов или выходов: 4 или 3 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 или 6 при 55 °C горизонт. или 45 °C вертикал. |
| ● горизонтальный настенный монтаж, мин. | -20 °C |
| ● горизонтальный настенный монтаж, макс. | 60 °C |
| ● вертикальный настенный монтаж, мин. | -20 °C |
| ● вертикальный настенный монтаж, макс. | 50 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● мин. | -40 °C |
| ● макс. | 70 °C |
| Давление воздуха согласно IEC 60068-2-13 | |
| ● Эксплуатация. мин. | 795 hPa |
| ● Эксплуатация, макс. | 1 080 hPa |
| ● Хранение/транспортировка, мин. | 660 hPa |
| ● Хранение/транспортировка, макс. | 1 080 hPa |
| Высота при эксплуатации относительно уровня моря | |
| ● Высота места установки, мин. | -1 000 m |
| ● Высота места установки, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание |
| Относительная влажность воздуха | |
| ● Эксплуатация, макс. | 95 %; без конденсации |
| Колебания | |
| ● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 | 2 g (м/с²) настенный монтаж, 1 g (м/с²) установка на монтажную шину DIN |
| ● Эксплуатация, испытания согласно IEC 60068-2-6 | да |
| Испытание на ударную нагрузку | |
| ● испытания согласно IEC 60068-2-27 | да ; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс |
| Концентрация вредных веществ | |
| ● SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации |
| Проектирование/заголовок | |
| Проектирование/программирование/заголовок | |
| Язык программирования | |
| — KOP | да |
| — FUP | да |
| — SCL | да |
| Защита ноу-хау | |
| ● Защита программ пользователя/защита паролем | да |
| ● Защита от копирования | да |
| ● Защита блоков | да |
| Защита доступа | |
| ● защита конфиденциальных конфигурационных параметров | да |
| ● Степень защиты: защита от записи | да |
| ● Степень защиты: защита от записи/чтения | да |
| ● Степень защиты: полная защита | да |
| Программирование/контроль времени цикла/заголовок | |
| ● настраивается | да |

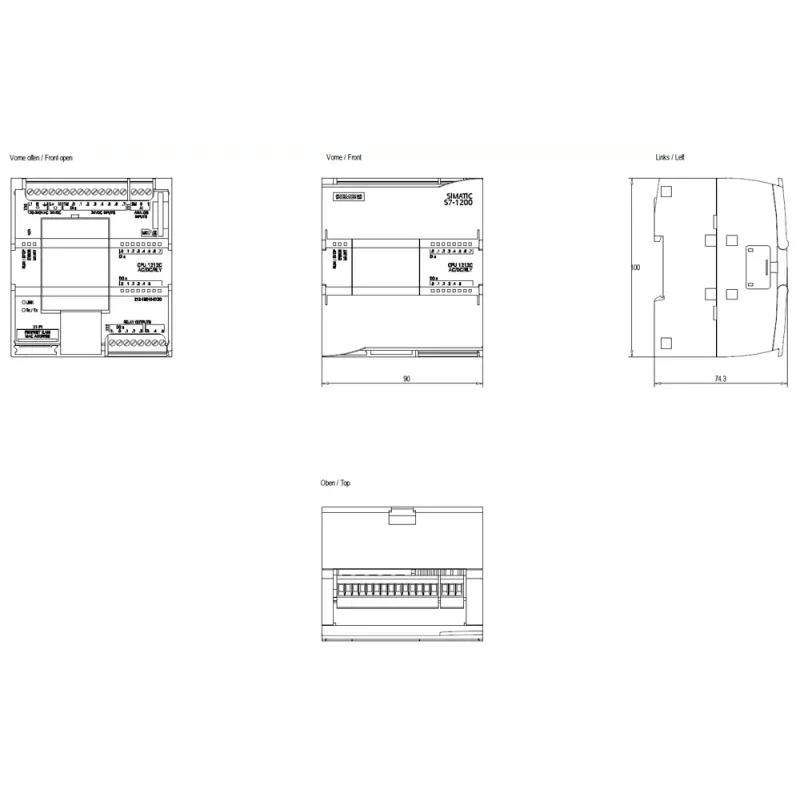

| Размеры | |
| Ширина | 90 mm |
| Высота | 100 mm |
| Глубина | 75 mm |
| Массы | |
| Масса, прибл. | 425 g |
Лучшие цены, склад, условия.
Скидки на Розетки, Выключатели, Автоматические выключатели, Диффреле, Кабельно-проводниковую продукцию, УПП, УЗО и др.
⚡️ Большие скидки в зависимости от итоговой суммы покупки.
Узнавайте Вашу персональную скидку у наших менеджеров.
Если Вы не смогли найти на сайте нашего интернет магазина нужного вам товара обратитесь к нашим менеджерам по контактным телефонам или на E-mail, скорее всего мы просто не успели создать карточку товара, наш представитель проконсультирует по наличию, стоимости и сроку доставки.
