SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак

Популярный
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
SIMATIC S7-1200, модуль аналогового ввода SM 1231, 4 AI, +/-10 в, +/-5 в, +/-2,5 в, +/-1,25 или 0-20 MA/4-20 MA, 15 бит + знак
Наличие: Предзаказ 0
0 отзывов
Код Товара: 75835
Артикул: 6ES7231-5ND32-0XB0
Производитель: Siemens
20 663.27
Нашли дешевле ?

Общие характеристики

Степень защиты IP - IP20
Мин. секция гибкая. кабели - -20°C, -40°C
Сопротивление при испытательном напряжении - нет
Все характеристики

SIMATIC S7-1200, Analog input, SM 1231, 4 AI, +/-10 V, +/-5 V, +/-2.5 V, +/-1.25 or 0-20 mA/4-20 mA, 15 bit+sign bit
Общая информация
Обозначение типа продуктаSM 1231, AI 4 x 16 разряд.
Напряжение питания
Номинальное значение (пост. ток)24 V
Входной ток
Потребление тока, тип.65 mA
Из шины на задней стойке 5 В пост. тока, тип.80 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность1,8 W
Аналоговые вводы

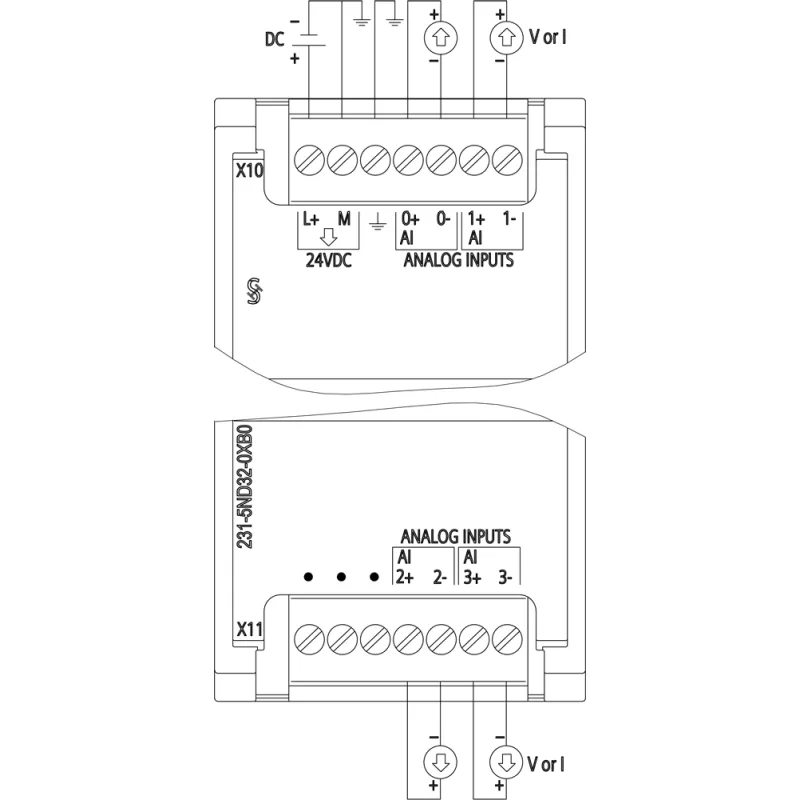

Число аналоговых входов4; Дифференциальные входы тока или напряжения
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)±35 В
Макс. допустимый входной ток для токового входа (предел разрушения)40 mA
Макс. время цикла (все каналы)100 µs
Входные диапазоны
● Напряжениеда ; ±10 В, ±5 В, ±2,5 В или ±1,25 В
● Токда ; от 4 до 20 мА, от 0 до 20 мА
● Термоэлементнет
● Резистивный термометрнет
● Сопротивлениенет
Входные диапазоны (номинальные значения), напряжения
● от -1,25 В до +1,25 Вда
● от -10 до +10 Вда
— Сопротивление на входе (от -10 до 10 В)≥1 МОм
● от -2,5 до +2,5 Вда
— Сопротивление на входе (от -2,5 до 2,5 В)≥1 МОм
● от -5 до +5 Вда
— Сопротивление на входе (от -5 до +5 В)≥1 МОм
Диапазоны входных параметров (номинальные значения), ток
● от 0 до 20 мАда
● от 4 мА до 20 мAда
Формирование аналоговой величины для входов
Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком)15 bit; + знак
● Настраиваемое время интегрированияда
● Подавление напряжения помех для частоты помех f1 в Гц40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц
Выравнивание результатов измерений
● параметрируемоеда
● Ступень: без ступенида
● Ступень: слабаяда
● Ступень: средняяда
● Ступень: сильнаяда
Погрешности/точность
Погрешность температуры (относительно диапазона входных параметров) (+/-)Весь диапазон измерений 25 °C ±0,1 % / ±0,3 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Напряжение относительно диапазона входных параметров, (+/-)0,1 %
● Ток относительно диапазона входных параметров, (+/-)0,1 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Макс. синфазное напряжение12 V
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналыда
Диагностическая функцияда
Аварийные сигналы
● Диагностический сигналда
Диагностика
● Контроль напряжения питанияда
● Обрыв проводада
Диагностический светодиодный индикатор
● для индикации состояния входовда
● для обслуживанияда
Степень защиты и класс защиты
Степень защиты IPIP20
Стандарты, допуски, сертификаты
Маркировка CEда
Допуск CSAда
Допуск ULда
CULusда
Допуск FMда
RCM (ранее C-TICK)да
Допуск КСда
Допуск для судостроенияда
Окружающие условия
Свободное падение
● Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● мин.-20 °C
● макс.60 °C
● горизонтальный настенный монтаж, мин.-20 °C
● горизонтальный настенный монтаж, макс.60 °C
● вертикальный настенный монтаж, мин.-20 °C
● вертикальный настенный монтаж, макс.50 °C
Температура окружающей среды при хранении/транспортировке
● мин.-40 °C
● макс.70 °C
Давление воздуха согласно IEC 60068-2-13
● Эксплуатация. мин.795 hPa
● Эксплуатация, макс.1 080 hPa
● Хранение/транспортировка, мин.660 hPa
● Хранение/транспортировка, макс.1 080 hPa
Относительная влажность воздуха
● Эксплуатация при 25 °C без конденсации, макс.95 %
Концентрация вредных веществ
● SO2 при отн. влажности < 60% без конденсацииS02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Технология подключения/заголовок
Требуемый передний штекерДа
Механические свойства/материалы
Материал корпуса (спереди)
● Пластиковыйда
Размеры
Ширина45 mm
Высота100 mm
Глубина75 mm
Массы
Масса, прибл.180 g
Общие характеристики
Степень защиты IP IP20
Мин. секция гибкая. кабели -20°C, -40°C
Сопротивление при испытательном напряжении нет
SO2 при отн. влажности < 60% без конденсации S02: < 0.5 имп/мин; H2S: < 0.1 имп/мин; относительная влажность < 60% без конденсации
вертикальный настенный монтаж, макс. 50°C
вертикальный настенный монтаж, мин. -20°C
горизонтальный настенный монтаж, макс. 60°C
горизонтальный настенный монтаж, мин. -20°C
диагностический сигнал да
для индикации состояния входов да
для обслуживания да
контроль напряжения питания да
макс. высота свободного падения 0.3m; пять раз, в упаковке к отправке
макс. разрешение с диапазоном перегрузки (бит со знаком) 15bit; + знак
макс. синфазное напряжение 12V
напряжение относительно диапазона входных параметров, (+/-) 0.1%
настраиваемое время интегрирования да
обрыв провода да
от -1,25 в до +1,25 в да
от -10 до +10 в да
от -2,5 до +2,5 в да
от -5 до +5 в да
от 0 до 20 ма да
от 4 ма до 20 мA да
параметрируемое да
подавление напряжения помех для частоты помех f1 в гц 40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц
резистивный термометр нет
ступень: без ступени да
ступень: сильная да
ступень: слабая да
ступень: средняя да
термоэлемент нет
ток относительно диапазона входных параметров, (+/-) 0.1%
хранение/транспортировка, макс. 1080hPa
хранение/транспортировка, мин. 660hPa
эксплуатация при 25 °C без конденсации, макс. 95%
эксплуатация, макс. 1080hPa
эксплуатация. мин. 795hPa
CULus да
RCM (ранее C-TICK) да
Аварийные сигналы да
Диагностическая функция да
Допуск CSA да
Допуск FM да
Допуск UL да
Допуск для судостроения да
Допуск кс да
Из шины на задней стойке 5 в пост. тока, тип. 80mA
Макс. время цикла (все каналы) 100µs
Макс. допустимое входное напряжение для входа напряжения (предел ±35 В
Макс. допустимый входной ток для токового входа (предел разрушен 40mA
Маркировка CE да
Масса, прибл. 180g
Материал корпуса (спереди) пластиковый да
Номинальное значение (пост. ток) для повышения мощности 24V
Нормальная рассеиваемая мощность 1.8W
Обозначение типа продукта SM 1231, AI 4 x 16 разряд.
Погрешность температуры (относительно диапазона входных параметр Весь диапазон измерений 25 °C ±0.1 % / ±0.3 %
Потребление тока, тип. 65mA
Требуемый передний штекер Да
Число аналоговых входов защита от загрязнения согласно EN 60664- 4; Дифференциальные входы тока или напряжения
— сопротивление на входе (от -10 до 10 в) ≥1 МОм
— сопротивление на входе (от -2,5 до 2,5 в) ≥1 МОм
— сопротивление на входе (от -5 до +5 в) ≥1 МОм
Высота 100mm
Глубина, мм 75mm
Макс. допустимое рабочее напряжение Ue AC, V 60°C, 70°C
Напряжение сети управления да ; ±10 В, ±5 В, ±2.5 В или ±1.25 В
Ток утечки да ; от 4 до 20 мА, от 0 до 20 мА
Ширина, мм 45mm
