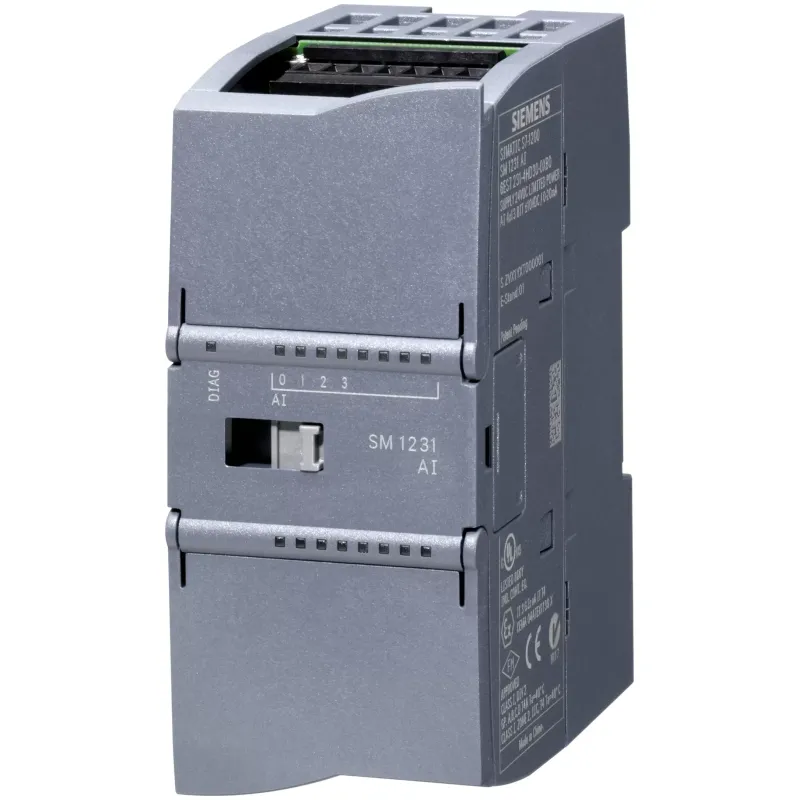

SIMATIC S7-1200, модуль аналогового ввода, SM 1231, 8 AI, +/-10в, +/-5в, +/-2,5в, или 0-20 MA 12 бит + знак или (13 бит ADC)

Популярный

Наличие: Предзаказ 0

0 отзывов

Код Товара: 75834

Артикул: 6ES7231-4HF32-0XB0

Производитель: Siemens

20 663.27

Нашли дешевле ?

Общие характеристики

Степень защиты IP - IP20

Мин. секция гибкая. кабели - -20°C, -40°C

Сопротивление при испытательном напряжении - да

Все характеристики

	SIMATIC S7-1200, Analog input, SM 1231, 8 AI, +/-10 V, +/-5 V, +/-2.5 V, or 0-20 mA/4-20 mA, 12 bit+sign or (13 bit ADC)
Общая информация
Обозначение типа продукта	SM 1231, AI 8 x 13 разряд.
Напряжение питания
Номинальное значение (пост. ток)	24 V
Входной ток
Потребление тока, тип.	45 mA
Из шины на задней стойке 5 В пост. тока, тип.	90 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность	1,5 W
Аналоговые вводы
Число аналоговых входов	8; Дифференциальные входы тока или напряжения
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)	35 V
Макс. допустимый входной ток для токового входа (предел разрушения)	40 mA
Макс. время цикла (все каналы)	625 µs
Входные диапазоны
● Напряжение	да ; ±10 В, ±5 В, ±2,5 В
● Ток	да ; от 4 до 20 мА, от 0 до 20 мА
● Термоэлемент	нет
● Резистивный термометр	нет
● Сопротивление	да
Входные диапазоны (номинальные значения), напряжения
● от -10 до +10 В	да
— Сопротивление на входе (от -10 до 10 В)	≥9 МОм
● от -2,5 до +2,5 В	да
— Сопротивление на входе (от -2,5 до 2,5 В)	≥9 МОм
● от -5 до +5 В	да
— Сопротивление на входе (от -5 до +5 В)	≥9 МОм
Диапазоны входных параметров (номинальные значения), ток
● от 0 до 20 мА	да
— Сопротивление на входе (от 0 до 20 мА)	280 Ω
● от 4 мА до 20 мA	да
— Входное сопротивление (от 4 мА до 20 мA)	280 Ω
Термоэлемент (TC)
Температурная компенсация
— параметрируемое	нет
Формирование аналоговой величины для входов
Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком)	12 bit; + знак
● Настраиваемое время интегрирования	да
● Подавление напряжения помех для частоты помех f1 в Гц	40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц
Выравнивание результатов измерений
● параметрируемое	да
● Ступень: без ступени	да
● Ступень: слабая	да
● Ступень: средняя	да
● Ступень: сильная	да
Погрешности/точность
Погрешность температуры (относительно диапазона входных параметров) (+/-)	Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Напряжение относительно диапазона входных параметров, (+/-)	0,1 %
● Ток относительно диапазона входных параметров, (+/-)	0,1 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Макс. синфазное напряжение	12 V
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы	да
Диагностическая функция	да
Аварийные сигналы
● Диагностический сигнал	да
Диагностика
● Контроль напряжения питания	да
● Обрыв провода	да
Диагностический светодиодный индикатор
● для индикации состояния входов	да
● для обслуживания	да
Степень защиты и класс защиты
Степень защиты IP	IP20
Стандарты, допуски, сертификаты
Маркировка CE	да
Допуск CSA	да
Допуск UL	да
CULus	да
Допуск FM	да
RCM (ранее C-TICK)	да
Допуск КС	да
Допуск для судостроения	да
Окружающие условия
Свободное падение
● Макс. высота свободного падения	0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● мин.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, мин.	-20 °C
● горизонтальный настенный монтаж, макс.	60 °C
● вертикальный настенный монтаж, мин.	-20 °C
● вертикальный настенный монтаж, макс.	50 °C
Температура окружающей среды при хранении/транспортировке
● мин.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Эксплуатация. мин.	795 hPa
● Эксплуатация, макс.	1 080 hPa
● Хранение/транспортировка, мин.	660 hPa
● Хранение/транспортировка, макс.	1 080 hPa
Относительная влажность воздуха
● Эксплуатация при 25 °C без конденсации, макс.	95 %
Концентрация вредных веществ
● SO2 при отн. влажности < 60% без конденсации	S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Технология подключения/заголовок
Требуемый передний штекер	Да
Механические свойства/материалы
Материал корпуса (спереди)
● Пластиковый	да
Размеры
Ширина	45 mm
Высота	100 mm
Глубина	75 mm
Массы
Масса, прибл.	180 g

Общие характеристики

Степень защиты IP IP20

Мин. секция гибкая. кабели -20°C, -40°C

Сопротивление при испытательном напряжении да

SO2 при отн. влажности < 60% без конденсации S02: < 0.5 имп/мин; H2S: < 0.1 имп/мин; относительная влажность < 60% без конденсации

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал да

для индикации состояния входов да

для обслуживания да

контроль напряжения питания да

макс. высота свободного падения 0.3m; пять раз, в упаковке к отправке

макс. разрешение с диапазоном перегрузки (бит со знаком) 12bit; + знак

макс. синфазное напряжение 12V

напряжение относительно диапазона входных параметров, (+/-) 0.1%

настраиваемое время интегрирования да

обрыв провода да

от -10 до +10 в да

от -2,5 до +2,5 в да

от -5 до +5 в да

от 0 до 20 ма да

от 4 ма до 20 мA да

параметрируемое да

подавление напряжения помех для частоты помех f1 в гц 40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц

резистивный термометр нет

ступень: без ступени да

ступень: сильная да

ступень: слабая да

ступень: средняя да

термоэлемент нет

ток относительно диапазона входных параметров, (+/-) 0.1%

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

эксплуатация при 25 °C без конденсации, макс. 95%

эксплуатация, макс. 1080hPa

эксплуатация. мин. 795hPa

CULus да

RCM (ранее C-TICK) да

Аварийные сигналы да

Диагностическая функция да

Допуск CSA да

Допуск FM да

Допуск UL да

Допуск для судостроения да

Допуск кс да

Из шины на задней стойке 5 в пост. тока, тип. 90mA

Макс. время цикла (все каналы) 625µs

Макс. допустимое входное напряжение для входа напряжения (предел 35V

Макс. допустимый входной ток для токового входа (предел разрушен 40mA

Маркировка CE да

Масса, прибл. 180g

Материал корпуса (спереди) пластиковый да

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 1.5W

Обозначение типа продукта SM 1231, AI 8 x 13 разряд.

Погрешность температуры (относительно диапазона входных параметр Весь диапазон измерений от 25 °C ±0.1 %, до 55 °C ±0.2 %

Потребление тока, тип. 45mA

Требуемый передний штекер Да

Число аналоговых входов защита от загрязнения согласно EN 60664- 8; Дифференциальные входы тока или напряжения

— входное сопротивление (от 4 ма до 20 мA) 280Ω

— параметрируемое нет

— сопротивление на входе (от -10 до 10 в) ≥9 МОм

— сопротивление на входе (от -2,5 до 2,5 в) ≥9 МОм

— сопротивление на входе (от -5 до +5 в) ≥9 МОм

— сопротивление на входе (от 0 до 20 ма) 280Ω

Высота 100mm

Глубина, мм 75mm

Макс. допустимое рабочее напряжение Ue AC, V 60°C, 70°C

Напряжение сети управления да ; ±10 В, ±5 В, ±2.5 В

Ток утечки да ; от 4 до 20 мА, от 0 до 20 мА

Ширина, мм 45mm
