SIMATIC S7-1200, модуль аналогового ввода SM 1231 RTD 8 X AI RTD, 8-канальный модуль термосопротивлений
Популярный
Наличие:
Предзаказ
0
Код Товара: 75838
Артикул: 6ES7231-5PF32-0XB0
Производитель: Siemens
28 653.06
Нашли дешевле ?
Общие характеристики
Степень защиты IP -
IP20
Принцип измерения -
встроен.
Мин. секция гибкая. кабели -
-20°C, -40°C
| SIMATIC S7-1200, Analog input, SM 1231 RTD, 8xAI RTD module | |
| Общая информация | |
| Обозначение типа продукта | SM 1231, AI RTD 8 x 16 разряд. RTD |
| Напряжение питания | |
| Номинальное значение (пост. ток) | 24 V |
| Входной ток | |
| Потребление тока, тип. | 40 mA |
| Из шины на задней стойке 5 В пост. тока, тип. | 80 mA |
| Рассеиваемая мощность | |
| Нормальная рассеиваемая мощность | 1,5 W |
| Аналоговые вводы | |
| Число аналоговых входов | 8; Резистивный термометр |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | ±35 В |
| Техническую единицу измерения температуры можно задать | градусов Цельсия/градусов Фаренгейта |
| Входные диапазоны | |
| ● Напряжение | нет |
| ● Ток | нет |
| ● Термоэлемент | нет |
| ● Резистивный термометр | да ; Датчик сопротивления: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000 |
| ● Сопротивление | да ; 150 Ом, 300 Ом, 600 Ом |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | |
| ● Cu 10 | да |
| — Сопротивление на входе (Cu 10) | 10 Ω |
| ● Ni 100 | да |
| — Сопротивление на входе (Ni 100) | 100 Ω |
| ● Ni 1000 | да |
| — Сопротивление на входе (Ni 1000) | 1 000 Ω |
| ● LG-Ni 1000 | да |
| — Сопротивление на входе (LG-Ni 1000) | 1 000 Ω |
| ● Ni 120 | да |
| — Сопротивление на входе (Ni 120) | 120 Ω |
| ● Ni 200 | да |
| — Сопротивление на входе (Ni 200) | 200 Ω |
| ● Ni 500 | да |
| — Сопротивление на входе (Ni 500) | 500 Ω |
| ● Pt 100 | да |
| — Сопротивление на входе (Pt 100) | 100 Ω |
| ● Pt 1000 | да |
| — Сопротивление на входе (Pt 1000) | 1 000 Ω |
| ● Pt 200 | да |
| — Сопротивление на входе (Pt 200) | 200 Ω |
| ● Pt 500 | да |
| — Сопротивление на входе (Pt 500) | 500 Ω |
| Диапазоны входных параметров (номинальные значения), сопротивления | |
| ● от 0 до 150 Ом | да |
| ● от 0 до 300 Ом | да |
| ● от 0 до 600 Ом | да |
| Термоэлемент (TC) | |
| Температурная компенсация | |
| — параметрируемое | нет |
| Формирование аналоговой величины для входов | |
| Принцип измерения | встроен. |
| Время интегрирования и преобразования/разрешение на канал | |
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 15 bit; + знак |
| ● Настраиваемое время интегрирования | нет |
| ● Подавление напряжения помех для частоты помех f1 в Гц | 85 дБ при 50/60/400 Гц |
| Погрешности/точность | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 % |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,05 % |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |
| ● Мин. синфазные помехи | 120 dB |
| Аварийные сигналы/диагностика/информация о состоянии | |
| Аварийные сигналы | да |
| Диагностическая функция | да ; считываемые |
| Аварийные сигналы | |
| ● Диагностический сигнал | да |
| Диагностика | |
| ● Контроль напряжения питания | да |
| ● Обрыв провода | да |
| Диагностический светодиодный индикатор | |
| ● для индикации состояния входов | да |
| ● для обслуживания | да |
| Степень защиты и класс защиты | |
| Степень защиты IP | IP20 |
| Стандарты, допуски, сертификаты | |
| Маркировка CE | да |
| Допуск CSA | да |
| Допуск UL | да |
| CULus | да |
| Допуск FM | да |
| RCM (ранее C-TICK) | да |
| Допуск КС | да |
| Допуск для судостроения | да |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке |
| Температура окружающей среды при эксплуатации | |
| ● мин. | -20 °C |
| ● макс. | 60 °C |
| ● горизонтальный настенный монтаж, мин. | -20 °C |
| ● горизонтальный настенный монтаж, макс. | 60 °C |
| ● вертикальный настенный монтаж, мин. | -20 °C |
| ● вертикальный настенный монтаж, макс. | 50 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● мин. | -40 °C |
| ● макс. | 70 °C |
| Давление воздуха согласно IEC 60068-2-13 | |
| ● Эксплуатация. мин. | 795 hPa |
| ● Эксплуатация, макс. | 1 080 hPa |
| ● Хранение/транспортировка, мин. | 660 hPa |
| ● Хранение/транспортировка, макс. | 1 080 hPa |
| Относительная влажность воздуха | |
| ● Эксплуатация при 25 °C без конденсации, макс. | 95 % |
| Концентрация вредных веществ | |
| ● SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации |
| Технология подключения/заголовок | |
| Требуемый передний штекер | Да |
| Механические свойства/материалы | |
| Материал корпуса (спереди) | |
| ● Пластиковый | да |

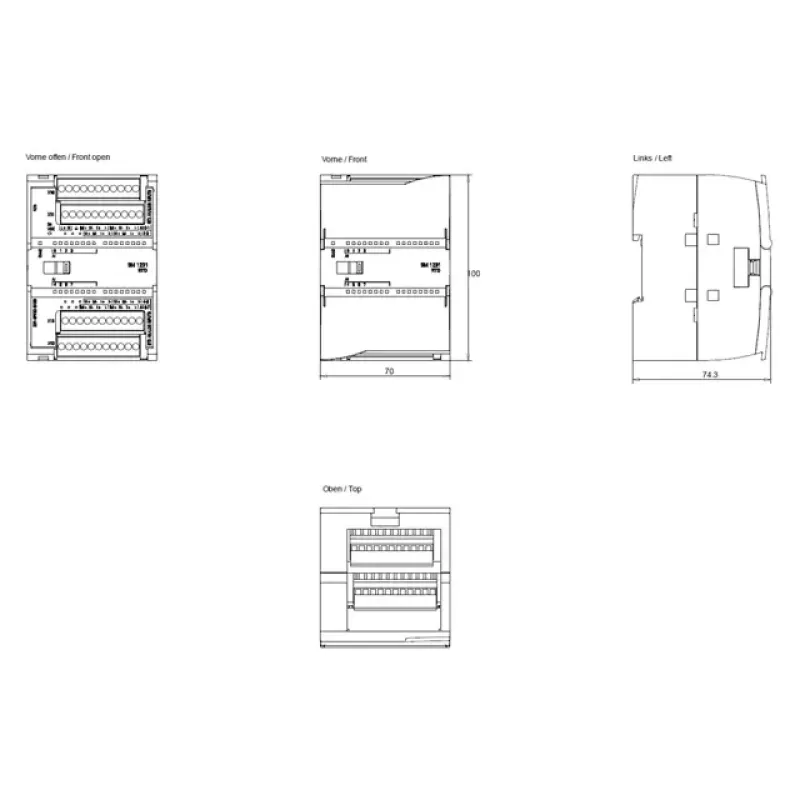

| Размеры | |
| Ширина | 70 mm |
| Высота | 100 mm |
| Глубина | 75 mm |
| Массы | |
| Масса, прибл. | 220 g |
Общие характеристики
Степень защиты IP
IP20
Принцип измерения
встроен.
Мин. секция гибкая. кабели
-20°C, -40°C
Сопротивление при испытательном напряжении
да ; 150 Ом, 300 Ом, 600 Ом
Cu 10
да
LG-Ni 1000
да
Ni 100
да
Ni 1000
да
Ni 120
да
Ni 200
да
Ni 500
да
Pt 100
да
Pt 1000
да
Pt 200
да
Pt 500
да
SO2 при отн. влажности < 60% без конденсации
S02: < 0.5 имп/мин; H2S: < 0.1 имп/мин; относительная влажность < 60% без конденсации
вертикальный настенный монтаж, макс.
50°C
вертикальный настенный монтаж, мин.
-20°C
горизонтальный настенный монтаж, макс.
60°C
горизонтальный настенный монтаж, мин.
-20°C
диагностический сигнал
да
для индикации состояния входов
да
для обслуживания
да
контроль напряжения питания
да
макс. высота свободного падения
0.3m; пять раз, в упаковке к отправке
макс. разрешение с диапазоном перегрузки (бит со знаком)
15bit; + знак
мин. синфазные помехи
120dB
настраиваемое время интегрирования
нет
обрыв провода
да
от 0 до 150 ом
да
от 0 до 300 ом
да
от 0 до 600 ом
да
подавление напряжения помех для частоты помех f1 в гц
85 дБ при 50/60/400 Гц
резистивный термометр
да ; Датчик сопротивления: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000
термоэлемент
нет
хранение/транспортировка, макс.
1080hPa
хранение/транспортировка, мин.
660hPa
эксплуатация при 25 °C без конденсации, макс.
95%
эксплуатация, макс.
1080hPa
эксплуатация. мин.
795hPa
CULus
да
RCM (ранее C-TICK)
да
Аварийные сигналы
да
Диагностическая функция
да ; считываемые
Допуск CSA
да
Допуск FM
да
Допуск UL
да
Допуск для судостроения
да
Допуск кс
да
Из шины на задней стойке 5 в пост. тока, тип.
80mA
Макс. допустимое входное напряжение для входа напряжения (предел
±35 В
Маркировка CE
да
Масса, прибл.
220g
Материал корпуса (спереди) пластиковый
да
Номинальное значение (пост. ток) для повышения мощности
24V
Нормальная рассеиваемая мощность
1.5W
Обозначение типа продукта
SM 1231, AI RTD 8 x 16 разряд. RTD
Повторяемость в установившемся состоянии при 25 °C (относительно
0.05%
Погрешность температуры (относительно диапазона входных параметр
Весь диапазон измерений от 25 °C ±0.1 %, до 55 °C ±0.2 %
Потребление тока, тип.
40mA
Техническую единицу измерения температуры можно задать
градусов Цельсия/градусов Фаренгейта
Требуемый передний штекер
Да
Число аналоговых входов защита от загрязнения согласно EN 60664-
8; Резистивный термометр
— параметрируемое
нет
— сопротивление на входе (Cu 10)
10Ω
— сопротивление на входе (LG-Ni 1000)
1000Ω
— сопротивление на входе (Ni 100)
100Ω
— сопротивление на входе (Ni 1000)
1000Ω
— сопротивление на входе (Ni 120)
120Ω
— сопротивление на входе (Ni 200)
200Ω
— сопротивление на входе (Ni 500)
500Ω
— сопротивление на входе (Pt 100)
100Ω
— сопротивление на входе (Pt 1000)
1000Ω
— сопротивление на входе (Pt 200)
200Ω
— сопротивление на входе (Pt 500)
500Ω
Высота
100mm
Глубина, мм
75mm
Макс. допустимое рабочее напряжение Ue AC, V
60°C, 70°C
Напряжение сети управления
нет
Ток утечки
нет
Ширина, мм
70mm
