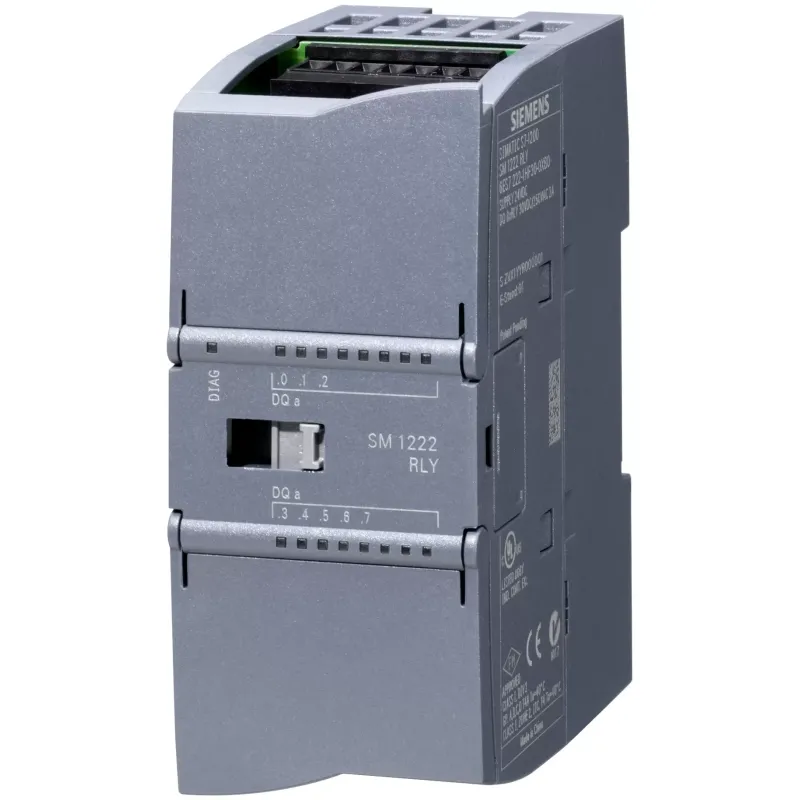

SIMATIC S7-1200, модуль дискретного вывода SM 1222, 8DO, релейные выходы 2 A

Популярный

Наличие: Предзаказ 0

0 отзывов

Код Товара: 75821

Артикул: 6ES7222-1HF32-0XB0

Производитель: Siemens

6 187.96

Нашли дешевле ?

Общие характеристики

Степень защиты IP - IP20

Мин. секция гибкая. кабели - -20°C, -40°C

вертикальный настенный монтаж, макс. - 50°C

Все характеристики

	SIMATIC S7-1200, Digital output SM 1222, 8 DO, relay 2 A
Общая информация
Обозначение типа продукта	SM 1222, DQ 8 x реле/2 A
Напряжение питания
Допустимый диапазон, нижний предел (пост. ток)	20,4 V
Допустимый диапазон, верхний предел (пост. ток)	28,8 V
Входной ток
Из шины на задней стойке 5 В пост. тока, макс.	120 mA
Цифровые выходы
● из источника напряжения нагрузки L+, макс.	11 мА/катушка реле
Рассеиваемая мощность
Нормальная рассеиваемая мощность	4,5 W
Цифровые выводы
Вид выходов	8
● по группам для	2
Защита от короткого замыкания	нет; предусматривается снаружи
Коммутационная способность выходов
● при омической нагрузке, макс.	2 A
● при ламповой нагрузке, макс.	30 Вт при пост. токе, 200 Вт при перем. токе
Выходное напряжение
● Номинальное значение (пост. ток)	от 5 до 30 В пост. тока
● Номинальное значение (перем. ток)	от 5 до 250 В перем. тока
Выходной ток
● для сигнала "1", номинальное значение	2 A
Задержка на выходе при омической нагрузке
● с "0" на "1", макс.	10 ms
● с "1" на "0", макс.	10 ms
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
— до 50 ℃, макс.	10 A; Ток на массу
Релейные выходы
● Число релейных выходов	8
● Номинальное напряжение питания на катушке реле L+ (пост. ток)	24 V
● Макс. число коммутационных циклов	механический 10 млн, при номинальном напряжении нагрузки 100 000
Коммутационная способность контактов
— при индуктивной нагрузке, макс.	2 A
— при ламповой нагрузке, макс.	30 Вт при пост. токе, 200 Вт при перем. токе
— при омической нагрузке, макс.	2 A
Длина провода
● экранированные, макс.	500 m
● неэкранированные, макс.	150 m
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы
● Диагностический сигнал	да
Диагностический светодиодный индикатор
● для индикации состояния выходов	да
Гальваническая развязка
Гальваническая развязка цифровых выводов
● между каналами	Реле
● между каналами, в блоках для	2
● между каналами и шиной на задней стенке	1 500 В перем. тока в течение 1 минуты
Допустимая разность потенциалов
Между различными цепями	750 В перем. тока в течение 1 минуты
Степень защиты и класс защиты
Степень защиты IP	IP20
Стандарты, допуски, сертификаты
Маркировка CE	да
Допуск CSA	да
Допуск UL	да
CULus	да
Допуск FM	да
RCM (ранее C-TICK)	да
Допуск КС	да
Допуск для судостроения	да
Окружающие условия
Свободное падение
● Макс. высота свободного падения	0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● мин.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, мин.	-20 °C
● горизонтальный настенный монтаж, макс.	60 °C
● вертикальный настенный монтаж, мин.	-20 °C
● вертикальный настенный монтаж, макс.	50 °C
● Допустимое изменение температуры	от 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
● мин.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, мин.	660 hPa
● Хранение/транспортировка, макс.	1 080 hPa
Относительная влажность воздуха
● Эксплуатация при 25 °C без конденсации, макс.	95 %
Технология подключения/заголовок
Требуемый передний штекер	Да
Механические свойства/материалы
Материал корпуса (спереди)
● Пластиковый	да
Размеры
Ширина	45 mm
Высота	100 mm
Глубина	75 mm
Массы
Масса, прибл.	190 g

Общие характеристики

Степень защиты IP IP20

Мин. секция гибкая. кабели -20°C, -40°C

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал да

для индикации состояния выходов да

для сигнала "1", номинальное значение 2A

допустимое изменение температуры от 5 °C до 55 °C, 3 °C/минута

из источника напряжения нагрузки L+, макс. 11 мА/катушка реле

макс. высота свободного падения 0.3m; пять раз, в упаковке к отправке

макс. число коммутационных циклов механический 10 млн, при номинальном напряжении нагрузки 100 000

между каналами Реле

между каналами и шиной на задней стенке 1 500 В перем. тока в течение 1 минуты

между каналами, в блоках для 2

неэкранированные, макс. 150m

номинальное напряжение питания на катушке реле L+ (пост. ток) 24V

по группам для 2

при ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе

при омической нагрузке, макс. 2A

с "0" на "1", макс. 10ms

с "1" на "0", макс. 10ms

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

число релейных выходов 8

экранированные, макс. 500m

эксплуатация при 25 °C без конденсации, макс. 95%

CULus да

RCM (ранее C-TICK) да

Вид выходов 8

Допуск CSA да

Допуск FM да

Допуск UL да

Допуск для судостроения да

Допуск кс да

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 20.4V

Из шины на задней стойке 5 в пост. тока, макс. 120mA

Маркировка CE да

Масса, прибл. 190g

Материал корпуса (спереди) пластиковый да

Между различными цепями 750 В перем. тока в течение 1 минуты

Номинальное значение (перем. ток) поддерживается от 5 до 250 В перем. тока

Номинальное значение (пост. ток) для повышения мощности от 5 до 30 В пост. тока

Нормальная рассеиваемая мощность 4.5W

Обозначение типа продукта SM 1222, DQ 8 x реле/2 A

Требуемый передний штекер Да

— до 50 ℃, макс. 10A; Ток на массу

— при индуктивной нагрузке, макс. 2A

— при ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе

— при омической нагрузке, макс. 2A

Высота 100mm

Глубина, мм 75mm

Защита от короткого замыкания нет; предусматривается снаружи

Макс. допустимое рабочее напряжение Ue AC, V 60°C, 70°C

Ширина, мм 45mm
