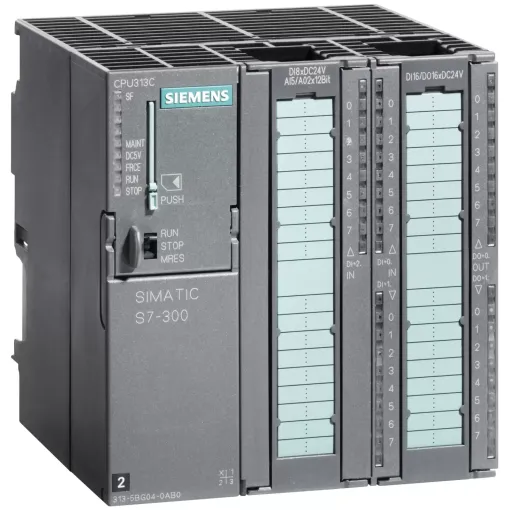

SIMATIC S7-300, компактное цпу CPU 313C с интерфейсом MPI, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 3 быстрых счётчика (30 кгц), встр. блок питания =24 в, 128 кбайт рабочей памяти, для работы необходимы фронтштекеры (2 X 40пол.) и карта памяти MMC
Наличие:
Предзаказ
0
Код Товара: 75863
Артикул: 6ES7313-5BG04-0AB0
Производитель: Siemens
70 370.82
Нашли дешевле ?
| SIMATIC S7-300, CPU 313C, Compact CPU with MPI, 24 DI/16 DO, 4 AI, 2 AO, 1 Pt100, 3 high-speed counters (30 kHz), Integr. power supply 24 V DC, work memory 128 KB, Front connector (2x 40-pole) and Micro Memory Card required | |
| Общая информация | |
| Функциональный стандарт HW | 01 |
| Версия микропрограммного обеспечения | V3.3 |
| Инженерное обеспечение с помощью | |
| ● пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 |
| Напряжение питания | |
| Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A |
| Перемыкание при отказе сетевого питания и отключении напряжения | |
| ● Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms |
| ● Мин. частота повторения импульсов | 1 s |
| Напряжение нагрузки L+ | |
| Цифровые входы | |
| — Номинальное значение (пост. ток) | 24 V |
| — Защита от перепутывания полярности | да |
| Цифровые выходы | |
| — Номинальное значение (пост. ток) | 24 V |
| — Защита от перепутывания полярности | нет |
| Входной ток | |
| Потребление тока (номинальное) | 650 mA |
| Потребление тока (в режиме холостого хода), тип. | 150 mA |
| Нормальный ток включения | 5 A |
| I²t | 0,7 A²·s |
| Цифровые входы | |
| ● из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA |
| Цифровые выходы | |
| ● из источника напряжения нагрузки L+, макс. | 50 mA |
| Рассеиваемая мощность | |
| Нормальная рассеиваемая мощность | 12 W |
| Запоминающее устройство | |
| Оперативное запоминающее устройство | |
| ● встроенный | 128 kbyte |
| ● расширяемое | нет |
| Память загрузки | |
| ● вставная (MMC) | да |
| ● вставная (MMC), макс. | 8 Mbyte |
| ● Мин. хранение данных на MMC (с момента последнего программирования) | 10 y |
| Хранение в буфере | |
| ● есть | да ; обеспечивается за счет мультимедийной карты (не требует техобслуживания) |
| ● без АКБ | да ; Программа и данные |
| Время обработки ЦП | |
| Нормальное время операций побитовой обработки | 0,07 µs |
| Нормальное время операций со словами | 0,15 µs |
| Нормальное время выполнения операций арифметики с фиксированной точкой | 0,2 µs |
| Нормальное время выполнения операций с плавающей точкой | 0,72 µs |
| Блоки ЦП | |
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. |
| Блоки данных (DB) | |
| ● Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 |
| ● Макс. размер | 64 kbyte |
| Функциональные блоки (FB) | |
| ● Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 |
| ● Макс. размер | 64 kbyte |
| Функции (FC) | |
| ● Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 |
| ● Макс. размер | 64 kbyte |
| Организационные блоки (OB) | |
| ● Макс. число | см. систему команд |
| ● Макс. размер | 64 kbyte |
| ● Число свободных организационных блоков циклического выполнения | 1; OB 1 |
| ● Число организационных блоков прерывания по времени | 1; OB 10 |
| ● Число организационных блоков прерываний с задержкой | 2; OB 20, 21 |
| ● Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 |
| ● Число организационных блоков аппаратного прерывания | 1; OB 40 |
| ● Число пусковых организационных блоков | 1; OB 100 |
| ● Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 87 |
| ● Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 |
| Глубина вложенности | |
| ● на класс приоритета | 16 |
| ● дополнительно на организационный блок обработки ошибок | 4 |
| Счетчики, таймеры и их остаток | |
| Счетчик S7 | |
| ● Число | 256 |
| Остаточность | |
| — настраивается | да |
| — нижний предел | 0 |
| — верхний предел | 255 |
| — предварительно задано | от Z 0 до Z 7 |
| Диапазон счета | |
| — нижний предел | 0 |
| — верхний предел | 999 |
| Счетчик IEC | |
| ● есть | да |
| ● Вид | Системный функциональный блок |
| ● Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) |
| Таймеры S7 | |
| ● Число | 256 |
| Остаточность | |
| — настраивается | да |
| — нижний предел | 0 |
| — верхний предел | 255 |
| — предварительно задано | без остаточности |
| Временной диапазон | |
| — нижний предел | 10 ms |
| — верхний предел | 9 990 s |
| Таймер IEC | |
| ● есть | да |
| ● Вид | Системный функциональный блок |
| ● Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) |
| Области данных и их остаток | |
| Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 64 kbyte |
| Маркер | |
| ● Макс. размер | 256 byte |
| ● Есть остаток | да ; от MB 0 до MB 255 |
| ● Предварительно заданный остаток | от MB 0 до MB 15 |
| ● Число меток синхронизации | 8; 1 байт маркера |
| Блоки управляющих данных | |
| ● Настраиваемый остаток | да ; посредством свойства Non Retain на блоке данных |
| ● Предварительно заданный остаток | Да |
| Локальные данные | |
| ● на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок |
| Адресная область | |
| Периферийная адресная область | |
| ● Вводы | 1 024 byte |
| ● Выводы | 1 024 byte |
| В том числе децентрализованных | |
| — Вводы | нет |
| — Выводы | нет |
| Образ процесса | |
| ● Вводы | 1 024 byte |
| ● Выводы | 1 024 byte |
| ● Вводы, настраивается | 1 024 byte |
| ● Выводы, настраивается | 1 024 byte |
| ● Вводы, предварительно задано | 128 byte |
| ● Выводы, предварительно задано | 128 byte |
| Адреса по умолчанию встроенных каналов | |
| — Цифровые входы | от 124.0 до 126.7 |
| — Цифровые выходы | от 124.0 до 125.7 |
| — Аналоговые входы | от 752 до 761 |
| — Аналоговые входы | от 752 до 755 |
| Цифровые каналы | |
| ● Вводы | 1 016 |
| — в том числе централизованных | 1 016 |
| ● Выводы | 1 008 |
| — в том числе централизованных | 1 008 |
| Аналоговые каналы | |
| ● Вводы | 253 |
| — в том числе централизованных | 253 |
| ● Выводы | 250 |
| — в том числе централизованных | 250 |
| Конфигурация аппаратного обеспечения | |
| Количество расширительных устройств, макс. | 3 |
| Число ведущих устройств DP | |
| ● встроенный | нет |
| ● по CP | 4 |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | |
| ● Функциональные модули | 8 |
| ● CP, PtP | 8 |
| ● Коммуникационные процессоры, LAN | 6 |
| Монтажные стойки | |
| ● Макс. число монтажных стоек | 4 |
| ● Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 |
| Время | |
| Часы | |
| ● Аппаратные часы (часы реального времени) | да |
| ● буферные и синхронизируемые | да |
| ● Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C |
| ● Макс. отклонение в день | 10 s; норм.: 2 с |
| ● Работа часов после включения сетевого питания | После отключения сети часы продолжают работать |
| ● Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть |
| Счетчик рабочего времени | |
| ● Число | 1 |
| ● Числовые значения/диапазон числовых значений | 0 |
| ● Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) |
| ● Степень детализации | 1 h |
| ● остаточн. | да ; при каждом запуске нужно запускать заново |
| Синхронизация времени | |
| ● поддерживается | да |
| ● на MPI, ведущее устройство | да |
| ● на MPI, починенное устройство | да |
| ● в AS, ведущее устройство | да |
| ● в AS, подчиненное устройство | нет |
| Цифровые входы | |
| Число входов | 24 |
| ● из них входы, используемые для технологических функций | 12 |
| Встроенные каналы (цифровые входы) | 24 |
| Входная характеристика по IEC 61131, тип 1 | да |
| Число одновременно включаемых входов | |
| Горизонтальный настенный монтаж | |
| — до 40 °C, макс. | 24 |
| — до 60 ℃, макс. | 12 |
| Вертикальный настенный монтаж | |
| — до 40 °C, макс. | 12 |
| Входное напряжение | |
| ● Номинальное значение (пост. ток) | 24 V |
| ● для сигнала "0" | от -3 до +5 В |
| ● для сигнала "1" | от +15 до +30 В |
| Входной ток | |
| ● для сигнала "1", тип. | 8 mA |
| Задержка на входе (при номинальном значении входного напряжения) | |
| Для стандартных входов | |
| — параметрируемое | да ; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). |
| — Номинальное значение | 3 ms |
| Для технологических функций | |
| — с "0" на "1", макс. | 16 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета |
| Длина провода | |
| ● экранированные, макс. | 1 000 m; 100 м на технологические функции |
| ● неэкранированные, макс. | 600 m; Для технологических функций: Нет |
| Для технологических функций | |
| — экранированные, макс. | 100 m; при максимальной частоте счета |
| — неэкранированные, макс. | недопустимо |
| Цифровые выводы | |
| Вид выходов | 16 |
| ● из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо |
| Встроенные каналы (цифровые выходы) | 16 |
| Защита от короткого замыкания | да ; с электронным срабатыванием |
| ● Нормальный порог срабатывания | 1 A |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) |
| Включение цифрового входа | да |
| Коммутационная способность выходов | |
| ● при ламповой нагрузке, макс. | 5 W |
| Диапазон сопротивления нагрузке | |
| ● нижний предел | 48 Ω |
| ● верхний предел | 4 kΩ |
| Выходное напряжение | |
| ● для сигнала "1", мин. | L+ (-0,8 В) |
| Выходной ток | |
| ● для сигнала "1", номинальное значение | 500 mA |
| ● для сигнала "1", диапазон допустимых значений, мин. | 5 mA |
| ● для сигнала "1", диапазон допустимых значений, макс. | 0,6 A |
| ● для сигнала "1", минимальный ток нагрузки | 5 mA |
| ● для сигнала "0", ток покоя, макс. | 0,5 mA |
| Параллельное подключение двух выходов | |
| ● для повышения мощности | нет |
| ● для резервного включения нагрузки | да |
| Частота коммутации | |
| ● при омической нагрузке, макс. | 100 Hz |
| ● при индуктивной нагрузке, макс. | 0,5 Hz |
| ● при ламповой нагрузке, макс. | 100 Hz |
| ● импульсных выходов, при омической нагрузке, макс. | 2,5 kHz |
| Суммарный ток выходов (на узел) | |
| Горизонтальный настенный монтаж | |
| — до 40 °C, макс. | 3 A |
| — до 60 ℃, макс. | 2 A |
| Вертикальный настенный монтаж | |
| — до 40 °C, макс. | 2 A |
| Длина провода | |
| ● экранированные, макс. | 1 000 m |
| ● неэкранированные, макс. | 600 m |
| Аналоговые вводы | |
| Число аналоговых входов | 4 |
| ● при измерении напряжения/тока | 4 |
| ● при измерении сопротивления/измерении резистивным термометром | 1 |
| Встроенные каналы (аналоговые входы) | 5; 4 x ток/напряжение, 1 x сопротивление |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | 5 V; при длительной нагрузке |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; при длительной нагрузке |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 0,5 mA; при длительной нагрузке |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA; при длительной нагрузке |
| Электрическая входная частота, макс. | 400 Hz |
| Напряжение холостого хода для датчика сопротивления, тип. | 3,3 V |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 1,25 mA |
| Техническую единицу измерения температуры можно задать | да ; Градусов Цельсия/градусов Фаренгейта/Кельвина |
| Входные диапазоны | |
| ● Напряжение | да ; ±10 В/100 кОм; от 0 до 10 В/100 кОм |
| ● Ток | да ; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом |
| ● Резистивный термометр | да ; Pt 100/10 МОм |
| ● Сопротивление | да ; от 0 до 600 Ом/10 МОм |
| Входные диапазоны (номинальные значения), напряжения | |
| ● от 0 до +10 В | да |
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ |
| Диапазоны входных параметров (номинальные значения), ток | |
| ● от 0 до 20 мА | да |
| — Сопротивление на входе (от 0 до 20 мА) | 100 Ω |
| ● от -20 мА до +20 мА | да |
| — Входное сопротивление (от -20 мА до +20 мА) | 100 Ω |
| ● от 4 мА до 20 мA | да |
| — Входное сопротивление (от 4 мА до 20 мA) | 100 Ω |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | |
| ● Pt 100 | да |
| — Сопротивление на входе (Pt 100) | 10 MΩ |
| Диапазоны входных параметров (номинальные значения), сопротивления | |
| ● от 0 до 600 Ом | да |
| — Сопротивление на входе (от 0 до 600 Ом) | 10 MΩ |
| Термоэлемент (TC) | |
| Температурная компенсация | |
| — параметрируемое | нет |
| Линеаризация характеристики | |
| ● параметрируемое | да ; управляемый с помощью ПО |
| — для резистивного термометра | Pt 100 |
| Длина провода | |
| ● экранированные, макс. | 100 m |
| Аналоговые выводы | |
| Число аналоговых выходов | 2 |
| Встроенные каналы (аналоговые выходы) | 2 |
| Выход напряжения, защита от короткого замыкания | да |
| Макс. выходное напряжение, ток короткого замыкания | 55 mA |
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V |
| Диапазоны выходных параметров, напряжение | |
| ● от 0 до 10 В | да |
| ● от -10 до +10 В | да |
| Диапазоны выходных параметров, ток | |
| ● от 0 до 20 мА | да |
| ● от -20 мА до +20 мА | да |
| ● от 4 мА до 20 мA | да |
| Подключение исполнительных элементов | |
| ● для выхода напряжения двухпроводного соединения | да ; без компенсации сопротивлений проводов |
| ● для выхода напряжения четырехпроводного соединения | нет |
| ● для выхода тока двухпроводного соединения | да |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | |
| ● при выходных напряжениях мин. | 1 kΩ |
| ● при выходных напряжениях, емкостная нагрузка, макс. | 0,1 µF |
| ● при выходных токах, макс. | 300 Ω |
| ● при выходных токах, индуктивная нагрузка, макс. | 0,1 mH |
| Предел разрушения при напряжениях и токах, прилагаемых извне | |
| ● Напряжения на выходах относительно массы аналогового модуля | 16 V; при длительной нагрузке |
| ● Макс. ток | 50 mA; при длительной нагрузке |
| Длина провода | |
| ● экранированные, макс. | 200 m |
| Формирование аналоговой величины для входов | |
| Принцип измерения | Мгновенное шифрование значений (последовательное приближение) |
| Время интегрирования и преобразования/разрешение на канал | |
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit |
| ● Настраиваемое время интегрирования | да ; 16,6/20 мс |
| ● Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz |
| ● Постоянная времени входного фильтра | 0,38 ms |
| ● Основное время выполнения для узла (все каналы разрешены) | 1 ms |
| Формирование аналоговой величины для выходов | |
| Время интегрирования и преобразования/разрешение на канал | |
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit |
| ● Время преобразования (на канал) | 1 ms |
| Время установления | |
| ● для омической нагрузки | 0,6 ms |
| ● для емкостной нагрузки | 1 ms |
| ● для индуктивной нагрузки | 0,5 ms |
| Датчики | |
| Соединение сигнального датчика | |
| ● для измерения напряжения | да |
| ● для измерения напряжения в качестве 2-проводного измерительного преобразователя | да ; с внешним питанием |
| ● для измерения напряжения в качестве 4-проводного измерительного преобразователя | да |
| ● для измерения сопротивления с двухпроводным соединением | да ; без компенсации сопротивлений проводов |
| ● для измерения сопротивления с трехпроводным соединением | нет |
| ● для измерения сопротивления с четырехпроводным соединением | нет |
| Подключаемые датчики | |
| ● 2-проводной датчик | да |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA |
| Погрешности/точность | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,006 %/K |
| Перекрестные модуляции между входами, мин. | 60 dB |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,06 % |
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,1 % |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K |
| Перекрестные модуляции между выходами, мин. | 60 dB |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,06 % |
| Эксплуатационный предел погрешности во всем диапазоне температуры | |
| ● Напряжение относительно диапазона входных параметров, (+/-) | 1 % |
| ● Ток относительно диапазона входных параметров, (+/-) | 1 % |
| ● Сопротивление относительно диапазона входных параметров, (+/-) | 1 % |
| ● Напряжение относительно диапазона выходных параметров, (+/-) | 1 % |
| ● Ток относительно диапазона выходных параметров, (+/-) | 1 % |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |
| ● Напряжение относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,06 % |
| ● Ток относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,06 % |
| ● Сопротивление относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности ±0,2 % |
| ● Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % |
| ● Напряжение относительно диапазона выходных параметров, (+/-) | 0,8 % |
| ● Ток относительно диапазона выходных параметров, (+/-) | 0,8 % |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |
| ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB |
| ● Мин. синфазные помехи | 40 dB |
| Интерфейсы | |
| Число интерфейсов Industrial Ethernet | 0 |
| Число разъемов PROFINET | 0 |
| Число интерфейсов RS 485 | 1; MPI |
| Число интерфейсов RS 422 | 0 |
| 1. интерфейс | |
| Тип интерфейса | встроенный интерфейс RS 485 |
| Гальванически развязанный | нет |
| Физические параметры интерфейсов | |
| ● RS 485 | да |
| ● Макс. выходной ток на интерфейс | 200 mA |
| Протоколы | |
| ● MPI | да |
| ● Ведущее устройство PROFIBUS DP | нет |
| ● Подчиненное устройство PROFIBUS DP | нет |
| ● Двухточечное соединение | нет |
| MPI | |
| ● Макс. скорости передачи данных | 187,5 kbit/s |
| Службы | |
| — Связь PG/OP | да |
| — Маршрутизация | нет |
| — Глобальная система передачи данных | да |
| — Базовая S7-связь | да |
| — S7-связь | да ; только сервер, соединение проектируется с одной стороны |
| — S7-связь, в качестве клиента | нет; но посредством коммуникационного процессора и загружаемого функционального блока |
| — S7-связь, в качестве сервера | да |
| Протоколы | |
| PROFIsafe | нет |
| Функции связи/заголовок | |
| Связь PG/OP | да |
| Маршрутизация наборов данных | нет |
| Глобальная система передачи данных | |
| ● поддерживается | да |
| ● Макс. число GD-контуров | 8 |
| ● Макс. число GD-пакетов | 8 |
| ● Макс. число GD-пакетов, отправитель | 8 |
| ● Макс. число GD-пакетов, получатель | 8 |
| ● Макс. размер GD-пакетов | 22 byte |
| ● Макс. размер GD-пакетов (из них согласованных) | 22 byte |
| Базовая S7-связь | |
| ● поддерживается | да |
| ● Макс. количество полезных данных на запрос | 76 byte |
| ● Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) |
| S7-связь | |
| ● поддерживается | да |
| ● в качестве сервера | да |
| ● в качестве клиента | да ; посредством CP и загружаемых FB |
| ● Макс. количество полезных данных на запрос | 180 byte; при использовании PUT/GET |
| ● Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера |
| S5-совместимая связь | |
| ● поддерживается | да ; посредством CP и загружаемых FC |
| Число соединений | |
| ● общее | 8 |
| ● применяется для PG-связи | 7 |
| — резервируется для PG-связи | 1 |
| — настраивается для PG-связи, мин. | 1 |
| — настраивается для PG-связи, макс. | 7 |
| ● применяется для OP-связи | 7 |
| — резервируется для OP-связи | 1 |
| — настраивается для OP-связи, мин. | 1 |
| — настраивается для OP-связи, макс. | 7 |
| ● применяется для базовой S7-связи | 4 |
| — резервируется для базовой S7-связи | 0 |
| — настраивается для S7-связи, мин. | 0 |
| — настраивается для S7-связи, макс. | 4 |
| Функции оповещения S7 | |
| Макс. число запрашиваемых станций для функций оповещения | 8; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 |
| Сообщения диагностики процессов | да |
| Макс. число одновременно активных блоков Alarm-S | 300 |
| Функции испытания и ввода в эксплуатацию | |
| Блок состояния | да ; до 2 одновременно |
| Одиночный шаг | да |
| Число контрольных точек | 4 |
| Состояние/управление | |
| ● Переменные состояние/управления | да |
| ● Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики |
| ● Макс. число переменных | 30 |
| — из них переменных состояния, макс. | 30 |
| — из них переменных управления, макс. | 14 |
| Принудительное исполнение | |
| ● Принудительное исполнение | да |
| ● Принудительное исполнение, переменные | Входы, выходы |
| ● Макс. число переменных | 10 |
| Диагностический буфер | |
| ● есть | да |
| ● Макс. число элементов | 500 |
| — настраивается | нет |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными |
| ● Макс. число элементов, считываемых в режиме RUN | 499 |
| — настраивается | да ; с 10 до 499 |
| — предварительно задано | 10 |
| Сервисные данные | |
| ● считываемые | да |
| Аварийные сигналы/диагностика/информация о состоянии | |
| Диагностический светодиодный индикатор | |
| ● Индикатор состояния цифрового входа (зеленый) | да |
| ● Индикатор состояния цифрового выхода (зеленый) | да |
| Встроенные функции | |
| Счетчики | |
| ● Число счетчиков | 3; см. руководство "Технологические функции" |
| ● Макс. частота счетчика | 30 kHz |
| Измерение частоты | да |
| ● Число частотомеров | 3; макс. 30 кГц (см. руководство "Технологические функции") |
| Управляемое позиционирование | нет |
| Встроенные функциональные блоки (регулирование) | да ; ПИД-регулятор (см. руководство "Технологические функции") |
| PID-регулятор | да |
| Число импульсных выходов | 3; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") |
| Предельная частота (импульс) | 2,5 kHz |
| Гальваническая развязка | |
| Гальваническая развязка цифровых вводов | |
| ● Гальваническая развязка цифровых вводов | да |
| ● между каналами | нет |
| ● между каналами и шиной на задней стенке | да |
| Гальваническая развязка цифровых выводов | |
| ● Гальваническая развязка цифровых выводов | да |
| ● между каналами | да |
| ● между каналами, в блоках для | 8 |
| ● между каналами и шиной на задней стенке | да |
| Гальваническая развязка аналоговых вводов | |
| ● Гальваническая развязка аналоговых вводов | да ; совместно для аналоговых периферийных устройств |
| ● между каналами | нет |
| ● между каналами и шиной на задней стенке | да |
| Гальваническая развязка аналоговых выводов | |
| ● Гальваническая развязка аналоговых выводов | да ; совместно для аналоговых периферийных устройств |
| ● между каналами | нет |
| ● между каналами и шиной на задней стенке | да |
| Изоляция | |
| Изоляция, испытанная посредством | 600 В пост. тока |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| ● мин. | 0 °C |
| ● макс. | 60 °C |
| Проектирование/заголовок | |
| Программное обеспечение для проектирования | |
| ● STEP 7 | да ; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 |
| ● STEP 7-Lite | нет |
| Проектирование/программирование/заголовок | |
| ● Операционный резерв | см. систему команд |
| ● Круглые скобки | 8 |
| ● Системные функции (SFC) | см. систему команд |
| ● Системные функциональные блоки (SFB) | см. систему команд |
| Язык программирования | |
| — KOP | да |
| — FUP | да |
| — AWL | да |
| — SCL | да |
| — CFC | да |
| — GRAPH | да |
| — HiGraph® | да |
| Защита ноу-хау | |
| ● Защита программ пользователя/защита паролем | да |
| ● Кодирование блоков | да ; с S7-Block Privacy |
| Размеры | |
| Ширина | 120 mm |
| Высота | 125 mm |
| Глубина | 130 mm |
| Массы | |
| Масса, прибл. | 660 g |
Лучшие цены, склад, условия.
Скидки на Розетки, Выключатели, Автоматические выключатели, Диффреле, Кабельно-проводниковую продукцию, УПП, УЗО и др.
⚡️ Большие скидки в зависимости от итоговой суммы покупки.
Узнавайте Вашу персональную скидку у наших менеджеров.
Если Вы не смогли найти на сайте нашего интернет магазина нужного вам товара обратитесь к нашим менеджерам по контактным телефонам или на E-mail, скорее всего мы просто не успели создать карточку товара, наш представитель проконсультирует по наличию, стоимости и сроку доставки.
