SIMATIC S7-300, модуль дискретного вывода SM322, оптическая изоляция, группы по 16 каналов, 64 выхода DO, =24в, 0,3а (SOURCING), суммарный ток 2а на группу, 8а намодуль, необходимы терминальные блоки 6ES7392-1.N00-0AA0 и кабели 6ES7392-4...0-0AA1
Популярный
Наличие:
Предзаказ
0
Код Товара: 75876
Артикул: 6ES7322-1BP00-0AA0
Производитель: Siemens
52 914.49
Нашли дешевле ?
Общие характеристики
Короткое замыкание -
нет
диагностический сигнал -
нет
для повышения мощности -
нет
| SIMATIC S7-300 digital output SM 322, Isolated in groups of 16, 64DO, 24 V DC, 0.3A sink output Total current 2 A/group, 8 A/module Terminal blocks 6ES7392-1.N00-0AA0 and cable 6ES7392-4...0-0AA0 required | |
| Напряжение питания | |
| Напряжение нагрузки L+ | |
| ● Номинальное значение (пост. ток) | 24 V |
| ● Допустимый диапазон, нижний предел (пост. ток) | 20,4 V |
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V |
| Входной ток | |
| Из источника напряжения нагрузки L+ (без нагрузки), макс. | 75 mA |
| Из шины на задней стойке 5 В пост. тока, макс. | 100 mA |
| Рассеиваемая мощность | |
| Нормальная рассеиваемая мощность | 6 W |
| Цифровые выводы | |
| Вид выходов | 64 |
| Защита от короткого замыкания | да ; электронный |
| ● Нормальный порог срабатывания | от 0,7 до 1,9 A |
| Ограничение индуктивного напряжения отключения | L+ (-53 В) |
| Включение цифрового входа | да |
| Коммутационная способность выходов | |
| ● при ламповой нагрузке, макс. | 5 W |
| Диапазон сопротивления нагрузке | |
| ● нижний предел | 80 Ω |
| ● верхний предел | 10 kΩ |
| Выходное напряжение | |
| ● для сигнала "1", мин. | L+ (-0,5 В) |
| Выходной ток | |
| ● для сигнала "1", номинальное значение | 0,3 A |
| ● для сигнала "1", диапазон допустимых значений, мин. | 2,4 mA |
| ● для сигнала "1", диапазон допустимых значений, макс. | 0,36 A |
| ● для сигнала "0", ток покоя, макс. | 0,1 mA |
| Задержка на выходе при омической нагрузке | |
| ● с "0" на "1", макс. | 550 µs |
| ● с "1" на "0", макс. | 550 µs |
| Параллельное подключение двух выходов | |
| ● для повышения мощности | нет |
| ● для резервного включения нагрузки | да |
| Частота коммутации | |
| ● при омической нагрузке, макс. | 100 Hz |
| ● при индуктивной нагрузке, макс. | 0,5 Hz |
| ● при ламповой нагрузке, макс. | 10 Hz |
| Суммарный ток выходов (на узел) | |
| Горизонтальный настенный монтаж | |
| — до 40 °C, макс. | 1,6 A |
| — до 60 ℃, макс. | 1,2 A |
| Вертикальный настенный монтаж | |
| — до 40 °C, макс. | 1,6 A |
| Длина провода | |
| ● экранированные, макс. | 1 000 m |
| ● неэкранированные, макс. | 600 m |
| Аварийные сигналы/диагностика/информация о состоянии | |
| Аварийные сигналы | нет |
| Диагностическая функция | нет |
| Аварийные сигналы | |
| ● Диагностический сигнал | нет |
| Диагностика | |
| ● Считываемая диагностическая информация | нет |
| ● Обрыв провода | нет |
| ● Короткое замыкание | нет |
| ● Срабатывание предохранителя | нет |
| ● Отсутствие напряжения нагрузки | нет |
| Гальваническая развязка | |
| Гальваническая развязка цифровых выводов | |
| ● между каналами | нет |
| ● между каналами, в блоках для | 16 |
| ● между каналами и шиной на задней стенке | да ; Оптронная пара |
| Изоляция | |
| Изоляция, испытанная посредством | 500 В пост. тока |
| Технология подключения/заголовок | |
| Требуемый передний штекер | Кабель: 6ES7392-4Bxx0-0AA0 Клеммная коробка: 6ES7392-1xN00-0AA0 |

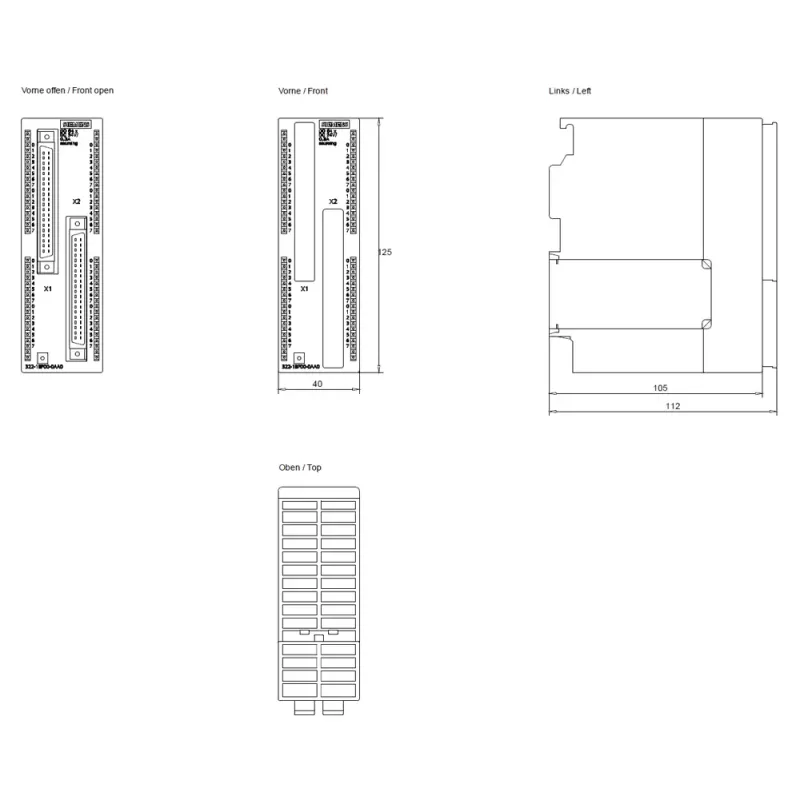

| Размеры | |
| Ширина | 40 mm |
| Высота | 125 mm |
| Глубина | 112 mm |
| Массы | |
| Масса, прибл. | 230 g |
Общие характеристики
Короткое замыкание
нет
диагностический сигнал
нет
для повышения мощности
нет
для резервного включения нагрузки
да
для сигнала "0", ток покоя, макс.
0.1mA
для сигнала "1", диапазон допустимых значений, макс.
0.36A
для сигнала "1", диапазон допустимых значений, мин.
2.4mA
для сигнала "1", мин.
L+ (-0.5 В)
для сигнала "1", номинальное значение
0.3A
между каналами
нет
между каналами и шиной на задней стенке
да ; Оптронная пара
между каналами, в блоках для
16
неэкранированные, макс.
600m
нормальный порог срабатывания
от 0.7 до 1.9 A
обрыв провода
нет
при индуктивной нагрузке, макс.
0.5Hz
при ламповой нагрузке, макс.
5W
при омической нагрузке, макс.
100Hz
с "0" на "1", макс.
550µs
с "1" на "0", макс.
550µs
срабатывание предохранителя
нет
считываемая диагностическая информация
нет
экранированные, макс.
1000m
Аварийные сигналы
нет
Вид выходов
64
Включение цифрового входа
да
Диагностическая функция
нет
Допустимый диапазон, верхний предел (пост. ток)
28.8V
Допустимый диапазон, нижний предел (пост. ток)
20.4V
Из источника напряжения нагрузки L+ (без нагрузки), макс.
75mA
Из шины на задней стойке 5 в пост. тока, макс.
100mA
Изоляция, испытанная посредством
500 В пост. тока
Масса, прибл.
230g
Номинальное значение (пост. ток) для повышения мощности
24V
Нормальная рассеиваемая мощность
6W
Ограничение индуктивного напряжения отключения
L+ (-53 В)
Отсутствие напряжения нагрузки
нет
Требуемый передний штекер
Кабель: 6ES7392-4Bxx0-0AA0 Клеммная коробка: 6ES7392-1xN00-0AA0
— до 40 °C, макс.
1.6A
— до 60 ℃, макс.
1.2A
Верхняя граница отключения (Umах)
10kΩ
Высота
125mm
Глубина, мм
112mm
Защита от короткого замыкания
да ; электронный
Нижняя граница отключения (Umin)
80Ω
Ширина, мм
40mm
