SITOP PSU200M PLUS 10 регулируемый блок электропитания вход: AC 120-230/230-500 в выход: DC 24 в/10 а вариант с защитной лакировкой
Популярный
Наличие:
Предзаказ
0
Код Товара: 75756
Артикул: 6EP1334-3BA10-8AB0
Производитель: Siemens
14 183.27
Нашли дешевле ?
| SITOP PSU200M/1-2AC/DC24B/10A/COSITOP PSU200M PLUS 10 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120-230/230-500 В ВЫХОД: DC 24 В/10 А ВАРИАНТ С ЗАЩИТНОЙ ЛАКИРОВКОЙ | |
| Вход | |
| Вход | 1- и 2-фазный переменный ток |
| ● Примечание | Настройка с помощью переключателя на устройстве |
| Напряжение питания | |
| ● 1 при переменном токе | 120 ... 230 V |
| ● 2 при переменном токе | 230 ... 500 V |
| Входное напряжение | |
| ● 1 при переменном токе | 85 ... 264 V |
| ● 2 при переменном токе | 176 ... 550 V |
| Вход c широким диапазоном возможностей | да |
| Устойчивость к перенапряжению | 1300 V пик, 1,3 мс |
| Резервное питание при исчезновении напряжения сети | при Ue = 120/230 В, тип. 150 мс при Ue = 400 В |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. | 25 ms; при Ue = 120/230 В, тип. 150 мс при Ue = 400 В |
| Номинальная частота сети 1 | 50 Hz |
| Номинальная частота сети 2 | 60 Hz |
| Диапазон частоты сети | 47 ... 63 Hz |
| Входной ток | |
| ● при ном. значении входного напряжения 120 В | 4,4 A |
| ● при ном. значении входного напряжения 230 В | 2,4 A |
| ● при ном. значении входного напряжения 500 В | 1,1 A |
| Ограничение пускового тока (+ 25 °C), макс. | 35 A |
| I²t, макс. | 4 A²·s |
| Встроенный предохранитель при входе | T 6,3 A (недоступно) |
| Защита предохранителями в сетевой подводке (IEC 898) | рекомендованный LS-переключатель при однофазном режиме работы: начиная с 6 A (10 A) характеристика C (B); требуется при двухфазной эксплуатации: LS-переключатель двухполюсного подключения или силовой выключатель 3RV2011-1EA10 (настройка 3,8 A) или 3RV2711-1ED10 (UL 489) при 230 В; 3RV2011-1DA10 (настройка 3 A) или 3RV2711-1DD10 (UL 489) при 400/500 В |
| Выход | |
| Выход | регулируемое постоянное напряжение без потенциала |
| Номинальное значение напряжения Ua Nenn DC | 24 V |
| ● выходное напряжение на выходе 1 при постоянном токе ном. значение | 24 V |
| Общий допуск, статический ± | 3 % |
| Сетевое статическое регулирование, ок. | 0,1 % |
| Регулирование статической нагрузки, ок. | 0,1 % |
| Остаточная пульсация пиков амплитуды, макс. | 50 mV |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 200 mV |
| Диапазон регулировки/ мин. ... Диапазон регулировки макс. | 24 ... 28,8 V |
| Функция изделия выходное напряжение регулируется | да |
| Настройка выходного напряжения | с помощью потенциометра |
| Индикаторное табло | Светодиод зеленый для 24 В O.K. |
| Сигнализация | Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K. |
| Режим включения/отключения | отклонение напряжения Ua ок. 3 % |
| Задержка запуска максимальная | 1 s |
| Повышение напряжения, тип. | 50 ms |
| Номинальная величина тока Ia ном. | 10 A |
| Диапазон тока | 0 ... 10 A |
| ● примечание | +60 ... +70 °C: снижение номинальных значений 2%/K (при 120 V, 230 V) или 3,5%/K (при 400 V) |
| Отдаваемая активная мощность типичный | 240 W |
| Кратковременный ток перегрузки | |
| ● при коротком замыкании в рабочем режиме типичный | 30 A |
| Допустимая длительность макс. тока | |
| ● при коротком замыкании в рабочем режиме | 25 ms |
| Постоянный ток перегрузки | |
| ● при коротком замыкании в режиме разгона типичный | 12 A |
| Пригодность для параллельной работы для повышения мощности | да ; переключаемая характеристика |
| Число параллельно подключаемых устройств для повышения мощности, штук | 2 |
| Коэффициент полезного действия | |
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 91 % |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 24 W |
| Мощность потерь [Вт] на холостом ходу макс. | 6 W |
| Регулирование | |
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 0,1 % |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | 3 % |
| Время регулирования скачка нагрузки с 50 до 100 %, тип. | 2 ms |
| Время регулирования скачка нагрузки с 100 до 50 %, тип. | 2 ms |
| Время регулирования макс. | 5 ms |
| Защита и контроль | |
| Защита от перегрузок на выходе | < 35 В |
| Ограничение тока, тип. | 12 A |
| Характеристика выхода устойчивый к коротким замыканиям | да |
| Защита от короткого замыкания | выборочная характеристика при постоянном токе ок. 12 A или отключение с сохранением |
| Установившийся ток короткого замыкания действующее значение | |
| ● типичный | 12 A |
| Индикатор перегрузок/короткого замыкания | Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением" |
| Безопасность | |
| Разделение потенциалов первичное/вторичное | да |
| Гальваническая развязка | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 |
| Класс защиты | класс I |
| Ток утечки | |
| ● макс. | 3,5 mA |
| ● типичный | 0,32 mA |
| Класс защиты (EN 60529) | IP20 |
| Сертификаты | |
| Маркировка CE | да |
| Допуск UL/CSA | да ; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| Допуск UL/CSA | да ; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| Сертификат соответствия cCSAus, класс 1, раздел 2 | нет |
| Допуски | нет |
| Сертификат соответствия | |
| ● МЭК Ex | нет |
| ● NEC Class 2 | нет |
| ● допуск ULhazloc | нет |
| Разрешение FM | нет |
| Допуск CB | нет |
| Сертификат соответствия | |
| ● допуск EAC | да |
| Разработка в судостроении | да |
| Разработка в судостроении | ABS, DNV GL |
| Общество классификации судов American Bureau of Shipping Europe Ltd. (ABS) | да |
| Общество классификации судов Bureau Veritas (BV) | нет |
| Общество классификации судов DNV GL | да |
| Общество классификации судов Регистр судоходства Ллойда (LRS) | нет |
| Общество классификации судов Nippon Kaiji Kyokai (NK) | нет |
| Электромагнитная совместимость | |
| Излучение помех (эмиссия) | EN 55022 класс B |
| Ограничение гармоник | EN 61000-3-2 |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 |
| Условия окружающей среды | |
| Окружающая температура | |
| ● при эксплуатации | -25 ... +70 °C |
| — примечание | при естественной конвекции (естественная конвекция) |
| ● при транспортировке | -40 ... +85 °C |
| ● при хранении | -40 ... +85 °C |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, 5 … 95% без конденсации |
| Механика | |
| Техника электропитания | винтовой зажим |
| Подключения | |
| ● вход сети | L, N, PE: по 1 винтовому зажиму для 0,2 ... 2,5 мм² одно-/тонкопроволочный |
| ● выход | +, -: по 2 винтовых зажима для 0,2 ... 2,5 мм² |
| ● вспомогательные контакты | 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,14 ... 1,5 мм² |

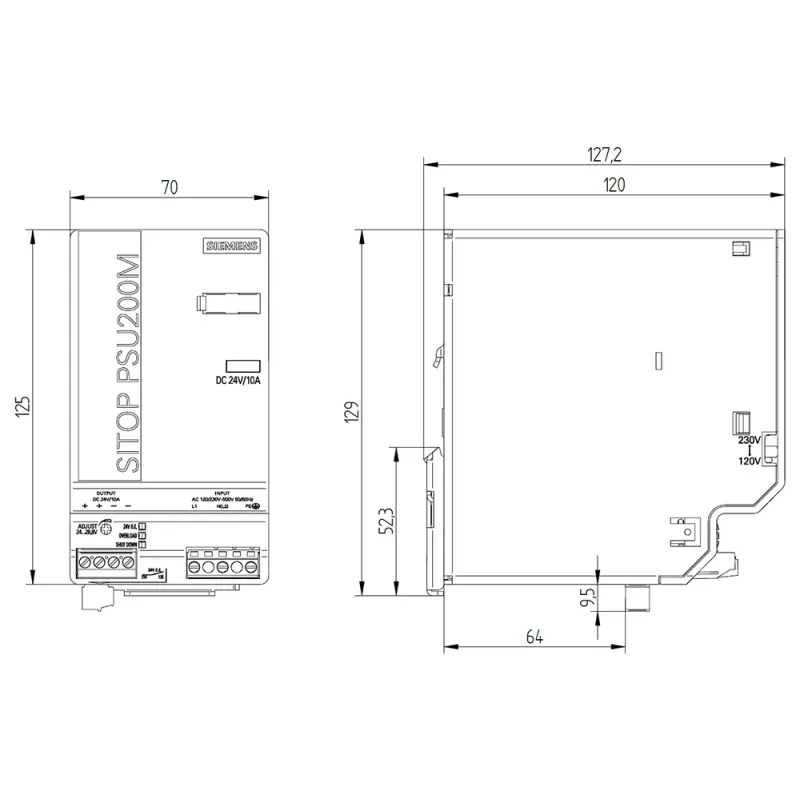

| Ширина корпуса | 70 mm |
| Высота корпуса | 125 mm |
| Глубина корпуса | 121 mm |
| Необходимое расстояние | |
| ● вверху | 50 mm |
| ● внизу | 50 mm |
| ● слева | 0 mm |
| ● справа | 0 mm |
| Вес, ок. | 0,8 kg |
| Характеристика изделия корпуса секционируемый корпус | да |
| Установка | защёлкивается на профильной шине EN 60715 35x7,5/15 |
| Электрические принадлежности | Буферный модуль |
| Среднее время между отказами (MTBF) при 40 °C | 1 055 408 h |
| Прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
