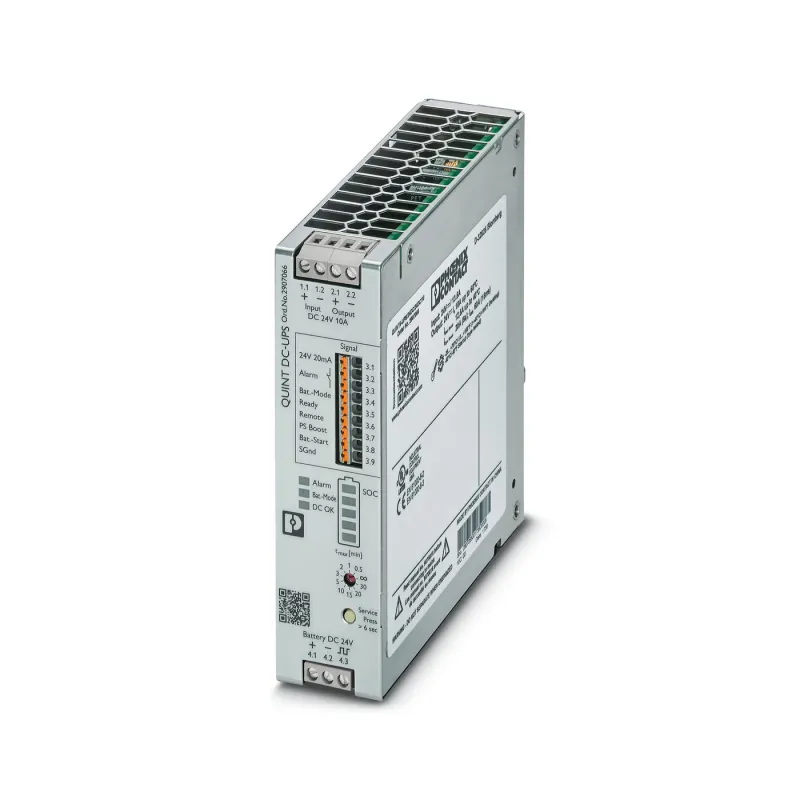

Источник бесперебойного питания - QUINT4-UPS/24DC/24DC/10 2907066
Общие характеристики
ИБП QUINT с IQ Technology, монтаж на несущую рейку, вход: 24 В DC, выход: 24 В DC / 10 А, зарядный ток: 3 А
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 18 В DC ... 30 В DC |
| Макс. электрическая прочность | 35 В DC (с защитой от перепутывания полярности) |
| Внутренний входной предохранитель | нет |
| Стандартное сетевое напряжение | 24 В DC |
| Тип напряжения питания | Пост. ток |
| Импульс пускового тока | ≤ 7 A (≤ 4 мс) |
| Защита от переполюсовки | есть |
| Пороговое значение включения, фикс. | 22 В DC |
| Пороговое значение включения, динамическое | > 1 B / 100 мс |
| Время включения | макс. 3 c |
| Время включения в режиме питания от аккумулятора (аккум. старт) | 8 c |
| Падение напряжения вход / выход | 0,4 В DC |
| Потребляемый ток IN (UN, IOUT = IN, ICharge = 0) | 10,1 A |
| Потребляемый ток Imax (UN, IOUT = IStat.Boost, ICharge = max) | 16,2 A |
| Потребляемый ток INo-Load(UN, IOUT = 0, ICharge = 0) | 48 мА |
| Потребляемый ток ICharge (UN, IOUT = 0, ICharge = max) | 3,5 A |
| Потребляемая мощность PN (UN, IOUT = IN, ICharge = 0) | 241 Вт |
| Потребляемая мощность Pmax (UN, IOUT = IStat.Boost, ICharge = max) | 384 Вт |
| Потребляемая мощность PNo-Load (UN, IOUT = 0, ICharge = 0) | 1,2 Вт |
| Потребляемая мощность PCharge (UN, IOUT = 0, ICharge = max) | 90 Вт |
| Маркировка разъема | 3.5 (+) |
| Канал | DO (цифровой выход) |
| Состояние | Bat.-Mode |
| Условие состояния | Уровень Low |
| Малый сигнал | Вход подключен с SGnd (3.9) или |
| Сигнал H-уровня | Вход не подключен или подключен с 13 … 30 В DC |
| Соотнесение сигнала состоянию | low - active |
| Опорный потенциал | 3.9 (SGnd, идентично 1.2, 2.2, 4.2) |
| Светодиодный индикатор состояния | зеленый (степень заряженности SOC) |
| Канал (настраиваемый) | DI (цифровой вход) по умолчанию, AI (аналоговый вход) |
| Состояние (настраивается) | Ready |
| Аналоговый | 4 мА ... 20 мА (смещенная нулевая точка) |
| Единообразный сигнал | I (мА) |
| Нагрузка | 390 Ω |
| КПД | тип. 98 % |
| Количество выходов | 1 |
| Защищен от короткого замыкания | да |
| Устойчивость в холостом режиме | да |
| Время переключения | 0 мс |
| Возможность параллельного подключения ИБП | нет |
| Возможность последовательного подключения ИБП | нет |
| Возможность параллельного подключения энергоаккумулятора | да, 5 (учитывать защиту проводников) |
| Возможность последовательного подключения энергоаккумулятора | нет |
| Выходное напряжение | 19 В DC ... 28 В DC (при питании от батареи) |
| Диапазон выходного напряжения | 19 В DC ... 28 В DC (UOUT = UBAT - 0,4 B DC) |
| Выходной ток IN | 10 A |
| Статичный Boost (IStat.Boost) | 12,5 A |
| Динамический Boost (IDyn.Boost) | 20 A (5 с) |
| Selective Fuse Breaking (ISFB) | 60 A (15 мс) |
| Выходная мощность POUT (UN, IOUT = IN) | 240 Вт |
| Выходная мощность POUT (UN, IOUT = Iстат.рез.мощ.) | 300 Вт |
| Выходная мощность POUT (UN, IOUT = Iдин.рез.мощ.) | 480 Вт (5 с) |
| Рассеиваемая мощность Холостой ход (UN, IOut = 0, ICharge = 0) | 2 Вт |
| Рассеиваемая мощность Номинальная нагрузка (UN, IOut = IN, ICharge = 0) | 8 Вт |
| Нагружаемый выход | макс. 20 мА |
| Напряжение переключения | макс. 30 В AC/DC |
| Коммутационный контакт (беспотенциальный) | OptoMOS |
| Условие состояния (настраивается) | SOC = 100 % |
| Максимальная нагрузочная способность по току | макс. 100 мА |
| Соотнесение состояния сигналу | active - high |
| Выход полупроводниковой лог. цепи | MOSFET |
| Номинальное напряжение UN | 24 В DC |
| Конечное напряжение заряда (с температурной компенсацией) | 25 В DC ... 32 В DC |
| Конечное напряжение разрядки (конфигурируемое) | 27,6 В DC |
| Зарядный ток (конфигурируемый) | макс. 3 A |
| Номинальная емкость (без дополнительного зарядного устройства) | 1,2 Ач ... 80 Ач |
| Макс. емкость | 80 Ач |
| Время зарядки | 160 мин. (7,2 Ач) |
| Время автономной работы | 25 мин. (7,2 Ач) |
| Защита от глубокого разряда (конфигурируемая) | 19,2 В DC |
| Аккумуляторная технология | VRLA, VRLA-WTR, LI-ION |
| Зарядная характеристика | IU0U |
| IQ-Technology | да |
| Датчик температуры | да |
| Температурная компенсация (конфигурируемая) | 42 мВ/К |
| Вход | 1 кВ (Уровень контроля 3 - симметричный) |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого провода | 0,2 мм² ... 1 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1 мм² |
| Поперечное сечение гибкого провода с кабельным наконечником | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Выход | 1 кВ (Уровень контроля 3 - симметричный) |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,2 мм² ... 0,75 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,2 мм² ... 0,75 мм² |
| Виды подачи сигнала | DC OK (зеленый) |
| MTBF (IEC 61709, SN 29500) | > 2065000 ч (25 °C) |
| Директива по защите окружающей среды | Директива RoHS 2011/65/EU |
| Степень защиты | IP20 |
| Степень загрязнения | 2 |
| Время | 137895 ч |
| Ширина | 123 мм |
| Высота | 130 мм |
| Глубина | 37 мм |
| Монтажное расстояние справа/слева (активн.) | 5 мм / 5 мм (POut ≥50 %) |
| Монтажное расстояние справа/слева (пассивн.) | 0 мм / 0 мм (POut ≥50 %) |
| Монтажное расстояние справа/слева (активн., пассивн.) | 0 мм / 0 мм (POut ≤50 %) |
| Монтажное расстояние сверху/снизу (активн.) | 50 мм / 50 мм (POut ≥50 %) |
| Монтажное расстояние сверху/снизу (пассивн.) | 40 мм / 20 мм (POut ≥50 %) |
| Монтажное расстояние сверху/снизу (активн., пассивн.) | 40 мм / 20 мм (POut ≤50 %) |
| Тип монтажа | Установка на монтажной рейке |
| Монтажное положение | на горизонтальной монтажной рейке NS 35/7,5 и NS 35/15 согласно EN 60715 |
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
| Материал корпуса | Металл |
| Исполнение крышки | Нержавеющая сталь X6Cr17 |
| Исполнение бокового элемента | Алюминий AlMg3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Рабочая высота | ≤ 4000 м |
| Климатический класс | 3K3 (EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | 2,3г |
| EN 61010-1 | II (≤ 4000 m) |
| EN 61010-2-201 | II (≤ 4000 m) |
| Стандарты/нормативные документы | IEC 61010-1 (SELV) |
| Маркировка | Class Guideline DNVGL-CG-0339 |
| Указание | Location classes: Temperature D (see Применение/Limitation), Humidity B, Vibration A/C, EMC B |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| Излучение электромагнитных помех | Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) |
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3 (подача питания) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-6-5 (оборудование электростанции, зона), IEC/EN 61850-3 (подача питания) |
| Стандарты / нормативные документы | EN 61000-4-8 |
| Разряд между контактами | 8 кВ (Уровень контроля 4) |
| Воздушный разряд | 15 кВ (Уровень контроля 4) |
| Примечания | Критерий A |
| Диапазон частот | 50 Гц ... 60 Гц |
| Напряженность проверочного поля | 300 A/m |
| E/A/S | асимметричный |
| Напряжение | 10 В (Уровень контроля 3) |
| Частота | 0 Гц |
| Дополнительный текст | DC, 60 с |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
Преимущества:
✔ Простая интеграция в сети благодаря интерфейсам PROFINET, EtherNet/IP, EtherCAT® и USB
✔ Оценка State of Health (SOH) и State of Charge (SOC) благодаря системе интеллектуального управления аккумулятором Battery Management System (BMS)
✔ Автоматическое распознавание емкости аккумулятора и его типа (VRLA-WTR, литий-ионный)
✔ Мониторинг выходного тока и напряжения, а также включение и отключение установки вручную
✔ SFB Technology обеспечивает выборочное срабатывание стандартных автоматов. Параллельно подключенные потребители продолжают работать
