Источники питания - UNO-PS/1AC/15DC/ 55W 2903001

Наличие: Предзаказ 0
Код Товара: 63442
Артикул: 2903001
Производитель: Phoenix Contact

3 497.14
Нашли дешевле ?

Общие характеристики

Монтажное положение - горизонтальная DIN-рейка NS 35, EN 60715
Тип напряжения питания - Перем. ток
CSA - CAN/CSA-C22.2 №60950-1-07
Все характеристики

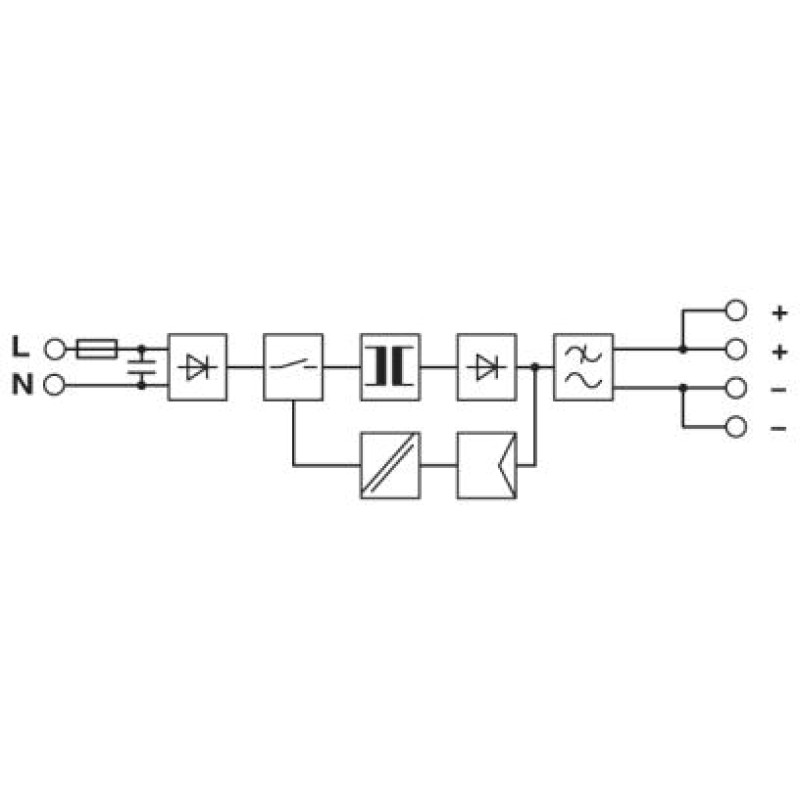

Источник питания UNO POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 15 В DC / 55 Вт

Диапазон номинальных напряжений на входе100 В AC ... 240 В AC
Диапазон входных напряжений85 В AC ... 264 В AC
Диапазон входных напряжений AC85 В AC ... 264 В AC
Тип напряжения питанияПерем. ток
Интеграл импульса тока при включении (I2t)2c (тип.)
Диапазон частот (fN)50 Гц ... 60 Гц 10 %
Время автономной работы> 25 мс (120 В AC)
Потребляемый токтип. 1,3 A (100 В AC)
Номинальная потребляемая мощность127,6 ВА
Защитная схемаЗащита от перенапряжений при переходных процессах; Варистор
Коэффициент мощности (cos phi)0,49
Входной предохранитель3,15 A (инертного типа, внутренний)
Допустимый входной предохранительB6 B10 B16
Выбор подходящего предохранителя для защиты на входе6 A ... 16 A (Характеристика B, C, D, K)
КПДтип. 87 % (120 В AC)
Выходная характеристикаHICCUP
Номинальное напряжение15 В DC ±1 %
Номинальный ток на выходе (IN)3,7 A (-25 °C ... 55 °C)
Изменение хар-к55 °C ... 70 °C (2,5 % / K)
Защита от перенапряжения на выходе (OVP)≤ 25 В DC
Остаточная пульсация(ДА) (при номинальном значении)
Защищен от короткого замыканияда
Выходная мощность55 Вт
Время нарастаниявых (10 % ... 90 %))
Возможность параллельного подключенияда, резервирование и повышение мощности
Возможность последовательного подключенияда
Вход2 кВ (Уровень контроля 3 - симметричный)
Тип подключенияВинтовые зажимы
Сечение жесткого проводника мин.0,2 мм²
Сечение жесткого проводника макс.2,5 мм²
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.2,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой0,2 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой2,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки0,2 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки2,5 мм²
Сечение провода AWG мин.24
Сечение провода AWG макс.14
Длина снятия изоляции8 мм
Резьба винтовM3
Мин. момент затяжки0,5 Нм
Момент затяжки, макс.0,6 Нм
Выход1 кВ (Уровень контроля 2 - симметричный)
Виды подачи сигналаСИД
Количество фаз1,00
Напряжения изоляции на входе / выходе4 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)> 647000 ч (40 °C)
Степень защитыIP20
Степень загрязнения2
Ширина35 мм
Высота90 мм
Глубина84 мм
Монтажное расстояние справа/слева0 мм / 0 мм
Монтажное расстояние сверху/снизу30 мм / 30 мм
Тип монтажаУстановка на монтажной рейке
Указания по монтажуприсоединяемый: горизонтально 0 мм, вертикально 30 мм
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)V0
Материал защелкиPOM (Polyoxymethylene)
Материал корпусаПоликарбонат
Температура окружающей среды (при эксплуатации)-25 °C ... 70 °C (> 55 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации)≤ 95 % (При 25 °C, без выпадения конденсата)
Ударопрочность18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Стандарт - оснащение силового оборудования электронными средствамиEN 50178/VDE 0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических искажений)EN 61000-3-2
Стандарт - электробезопасностьIEC 62368-1 (SELV)
Стандарт - безопасные малые напряженияIEC 62368-1 (SELV) und EN 60204-1 (PELV)
Стандарт - безопасная изоляцияDIN VDE 0100-410
Стандарт - безопасность трансформаторовEN 61558-2-16
Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питанияEN 61000-4-11
CSACAN/CSA-C22.2 № 60950-1-07
Сертификация ULUL/C-UL, зарегистрированный UL 508
Директива по низкому напряжениюСоответствие Директиве по низкому напряжению 2014/35/ЕС
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Требования по ЭМС к степени эмиссии помехEN 61000-6-3
Требования по ЭМС к помехозащищенностиEN 61000-6-1
ПомехоустойчивостьEN 61000-6-2
Стандарты / нормативные документыEN 61000-6-3
Разряд между контактами6 кВ (Уровень контроля 3)
Воздушный разряд8 кВ (Уровень контроля 3)
ПримечанияКритерий A
Диапазон частот0,15 МГц ... 80 МГц
Напряженность проверочного поля10 В/м (Уровень контроля 3)
Вход / выходасимметричный
Напряжение10 В (Уровень контроля 3)
Напряжение радиопомех согл. EN 55011EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Излучение радиопомех согл. EN 55011EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Критерий АНормальные рабочие параметры со значениями в заданных пределах.
Критерий BВременное ухудшение рабочих параметров, которое устраняется самим устройством.

Преимущества:

✔ Возможность гибкого монтажа путем простой установки на несущую рейку

✔ Больше места в электрошкафу и повышение удельной мощности до 20 %

✔ Максимальная энергоэффективность: благодаря КПД более 90 % и чрезвычайно низким потерям на холостом ходу - менее 0,3 Вт

✔ Возможность установки вне помещений благодаря широкому температурному диапазону от -25°C до 70°C

Общие характеристики
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Тип напряжения питания Перем. ток
CSA CAN/CSA-C22.2 №60950-1-07
MTBF (IEC 61709, SN 29500) > 647000 ч (40°C)
Виды подачи сигнала СИД
Воздушный разряд 8 кВ (Уровень контроля 3)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Время нарастания вых (10 % ... 90 %))
Вход / выход асимметричный
Входной предохранитель 3.15 A (инертного типа, внутренний)
Выбор подходящего предохранителя для защиты на входе 6 A ... 16 A (Характеристика B, C, D, K)
Выходная характеристика HICCUP
Диапазон входных напряжений AC 85 ВAC ... 264 ВAC
Диапазон входных напряжений относительно UN 85 ВAC ... 264 ВAC
Диапазон номинальных напряжений на входе 100 ВAC ... 240 ВAC
Диапазон частот (fN) 50 Гц ... 60 Гц 10%
Диапазон частот AC 0.15 МГц ... 80 МГц
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Длина снятия изоляции 8 мм
Допуск - Отвечает требованиям полупроводниковой промышленности в EN61000-4-11
Допустимый входной предохранитель B6 B10 B16
Защита от перенапряжения на выходе (OVP) ≤ 25 ВDC
Защитная схема Защита от перенапряжений при переходных процессах; Варистор
Защищен от короткого замыкания да
Излучение радиопомех согл. EN 55011 EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Изменение хар-к 55 °C ... 70 °C (2.5%/K)
Интеграл импульса тока при включении (I2t) 2c (тип.)
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V0
Климатический класс 3K3 (согласно EN 60721)
Коэффициент мощности (cos phi) 0.49
КПД тип. 87 % (120ВAC)
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Макс. сечение одного гибкого проводника / клеммы, с кабельным на 2.5 мм²
Материал защелки POM (Polyoxymethylene)
Мин. момент затяжки 0.5 Нм
Мин. сечение одного гибкого проводника / клеммы, с кабельным нак 0.2 мм²
Момент затяжки, макс. 0.6 Нм
Монтажное расстояние сверху/снизу (активн.) 30 мм / 30 мм
Монтажное расстояние справа/слева 0 мм / 0 мм
Напряжение радиопомех согл. EN 55011 EN55011 (EN55022) классB, использование в промышленных и жилых помещениях
Напряжения изоляции на входе / выходе 4 кВ AC (Типовое исп.)
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Номинальная потребляемая мощность 127.6 ВА
Номинальный ток на выходе (IN) 3.7 A (-25°C...55°C)
Остаточная пульсация (ДА) (при номинальном значении)
Помехоустойчивость в отношении электростатических разрядов EN 61000-6-2
Потребляемый ток, макс. тип. 1.3 A (100ВAC)
Примечания Критерий A
Разряд между контактами 6 кВ (Уровень контроля 3)
Резьба винтов M3
Сертификация UL UL/C-UL, зарегистрированный UL 508
Сечение гибкого проводника макс. 2.5 мм²
Сечение гибкого проводника мин. 0.2 мм²
Сечение жесткого проводника макс. 2.5 мм²
Сечение жесткого проводника мин. 0.2 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 24
Стандарт - безопасная изоляция DINVDE0100-410
Стандарт - безопасность трансформаторов EN61558-2-16
Стандарт - безопасные малые напряжения IEC62368-1 (SELV) und EN60204-1 (PELV)
Стандарт - оснащение силового оборудования электронными средства EN50178/VDE0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических EN61000-3-2
Стандарт - электробезопасность IEC62368-1(SELV)
Стандарты / нормативные документы EN61000-6-3
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 55 °C изменение хар-к: 2.5 %/K)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Требования по ЭМС к помехозащищенности EN61000-6-1
Требования по ЭМС к степени эмиссии помех EN61000-6-3
Указания по монтажу присоединяемый: горизонтально 0мм, вертикально 30мм
Входные данные 2 кВ (Уровень контроля 3 - симметричный)
Выходная мощность 55 Вт
Ударопрочность при -20 ° C 18 мс, 30г на каждую ось (согласно МЭК60068-2-27)
Время автономной работы, ч > 25 мс (120ВAC)
Высота 90 мм
Выходы 1 кВ (Уровень контроля 2 - симметричный)
Глубина, мм 84 мм
Количество фаз 1.00
Материал корпуса Поликарбонат
Напряжение сети управления 10 В (Уровень контроля 3)
Номинальное напряжение 15 ВDC ±1%
Степень загрязнения 2
Степень защиты IP20
Тип монтажа Установка на монтажной рейке
Тип подключения Винтовые зажимы
Ширина, мм 35 мм
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU

Доставка

Интернет-магазин ABR-store предоставляет услугу адресной доставки до входа в здание по Киеву и всей территории Украины.


Доставка заказов по Киеву

Доставка по Киеву возможна при сумме заказа от 500 грн и происходит курьерской компанией «Новая Почта» в отделение или курьером Новой Почты в ваш адрес, предварительно дав согласие на оплату доставки согласно тарифам компании перевозчика. При отказе от заказа без аргументированных причин, в момент получения заказа по адресу, получатель обязан оплатить услугу доставки в размере 80 грн.


Доставка по Киеву осуществляется курьером БЕСПЛАТНО при сумме заказа свыше 3000 грн. Если сумма заказа меньше 3000 грн., то плата за доставку составляет 80 грн. Доставка осуществляется в день заказа или на следующий (с 10:00 до 18:00). Время доставки предварительно согласовывается с заказчиком.


В субботу доставка невозможна, но, после согласования с менеджером, возможен самовывоз из нашего офиса с 9:00 до 17:00, при условии, что заказ был сделан в пятницу не позднее 16:00 и товар есть у нас в наличии на складе.


В воскресенье в магазине выходной день - заказы принимаются и обрабатываются в понедельник. При отсутствии на складе выбранного наименования или необходимого объема, сотрудники компании обязательно сообщат Вам об этом и предложат возможную замену и сроки поставки.


Если товар находится в статусе "Под заказ" - доставка происходит в течение 1-5 будничных дней.


Время доставки предварительно согласовывается с заказчиком по мобильной связи.


Оплата заказа при доставке курьером по Киеву осуществляется наличными курьеру при получении продукции.



Самовывоз

Самовывоз доступнe только после согласования заказа с нашим менеджером.


Доставка заказов в регионы Украины

Доставляем заказы в течение 2-5 рабочих дней.

При сумме заказа свыше 3000 грн доставка за наш счет (при условии 100% предоплаты).

При сумме заказа менее 3000 грн доставка за счет клиента.

Доставка наложенным платежом (комиссия Новой Почты (2% + 25 грн) за возврат платежа оплачивает покупатель.

Осуществляем доставку больших грузов по схеме Склад-Склад, Склад-Дверь.

Отправка заказов с помощью компании «Нова Поiта» имеют регулярный, плановый характер и осуществляется ежедневно. Оплата за доставку производится непосредственно в отделении «Нова Пошта» в вашем населенном пункте, при получении заказа.

Доставка перевозчиками «Деливери», «Автолюкс», «Ночной Экспресс», «САТ» и «Ин-Тайм» предлагается как альтернативная доставка и возможна по согласованию с менеджером.

Если по каким-либо причинам вы хотите получить товар альтернативным перевозчиками или иным способом доставки, сообщите об этом менеджеру нашего магазина.

Доставка альтернативными грузоперевозчиками также является плановой, но не ежедневной. Все детали по поводу доставки выбранным перевозчиком необходимо согласовать с менеджером магазина.


Доставка электротоваров в регионы Украины (Полтава, Запорожье, Ужгород, Львов, Ровно, Хмельницкий, Житомир, Днепр, Кривой Рог, Харьков, Херсон, Николаев, Чернигов, Черкассы, Черновцы, Винница, Сумы, Кропивницкий, Одесса, Тернополь, Ивано-Франковск и другие) осуществляется по указанному Вами адресу на условиях предоплаты заказа банковским переводом на основании счет-фактуры или на банковскую карту Приват. После получения оплаты мы отправляем Вам заказанный товар.


Доставка занимает 1-5 рабочих дней, но, как правило, наши клиенты получают свой заказ уже на следующий рабочий день после отправки.



Оплата

Наличными (при доставке по Киеву или самовывозом)

Оплата наличными при курьерской доставке (непосредственно курьеру при получении заказа) или в фирменном магазине при получении заказа, оформленного как "самовывоз".

Обратите внимание: адресная курьерская доставка осуществляется только по Киеву, в других случаях требуется согласование с менеджером.


Безналичный расчет


Оплата по безналичному расчету возможна как для частных лиц так и для предприятий плательщиков НДС (юридических лиц).


Для физлиц предлагается оплата на банковскую карту ФЛП (на выбор платежные карты ПриватБанка или MonoBank) или оплата по банковским реквизитам на расчетный счет ФЛП 2 группы.


Для юридических лиц и предприятий с общей системой налогообложения безналичная оплата осуществляется путем оформления счета-фактуры (invoice).

Отправка инвойса для оплаты юридическим лицам осуществляется через удобные для Вас каналы: Email, SMS, Viber и др.

Обратите внимание, возможно, что общая стоимость заказа по безналичному расчету возрастет на стоимость веса и упаковки посылки - это будет отражено в присланном счете к оплате.

Все заказы оформленные таким способом оплаты отправляются после поступления денег на наш расчетный счет.


Наложенный платеж (при отправке заказов по Украине)


При оформлении заказа с отправкой посылки наложенным платежом вы оплачиваете свой заказ непосредственно в момент его получения в отделении компании обеспечивающей доставку.

В этом случае вам дополнительно необходимо оплатить стоимость услуги «наложенный платеж» по тарифу компании перевозчика, в зависимости от выбранного перевозчика комиссия составляет до 2% от суммы заказа + 20 грн за отправку платежа отправителю.




Оплата ONLINE кредитной картой


Оплатить свой заказ стиль можно любой платежной картой где подключена услуга интернет-покупок. К оплате принимаются кредитные карты Visa Electron, Visa и Mastercard, Maestro через Приват24, Liqpay.


После подтверждения заказа Вам на электронный адрес или с помощью SMS придет счет с подробными инструкциями по оплате и ссылкой на страницу платежной системы, где Вы сможете оплатить заказ.


Авторизация платежной карты осуществляется на стороне безопасного процессингового центра "ПриватБанк" через платежный шлюз.


Передача данных осуществляется по защищенному каналу с применением современных методов шифрования, при этом исключается любая возможность перехвата конфиденциальной информации.

Оперативную информацию о поступлении денежных средств и статусе выполнения заказа Вы сможете получить у наших менеджеров.


Наши менеджеры проконсультируют Вас по всем вопросам, связанных с оформлением заказа, оплатой и доставкой, а также с технических моментов, связанных с товаром что вас интересует, например, что лучше для теплого пола кабель или мат, или проконсультируют в подборе автоматических выключателей , розеток и т.

Оставить отзыв

Внимание: HTML не поддерживается! Используйте обычный текст.


Лучшие цены, склад, условия.

Скидки на Розетки, Выключатели, Автоматические выключатели, Диффреле, Кабельно-проводниковую продукцию, УПП, УЗО и др.

 ⚡️ Большие скидки в зависимости от итоговой суммы покупки.

Узнавайте Вашу персональную скидку у наших менеджеров.

Если Вы не смогли найти на сайте нашего интернет магазина нужного вам товара обратитесь к нашим менеджерам по контактным телефонам или на E-mail, скорее всего мы просто не успели создать карточку товара, наш представитель проконсультирует по наличию, стоимости и сроку доставки.
