Источники питания - UNO2-PS/1AC/24DC/240W 1096432

Наличие: Предзаказ 0
Код Товара: 58930
Артикул: 1096432
Производитель: Phoenix Contact

6 825.92
Нашли дешевле ?

Общие характеристики

Время включения, сек - тип. 400 мс
Жесткий провод - 0.2 мм² ... 2.5 мм²
Исполнение крышки - нержавеющая сталь
Все характеристики


Импульсный источник питания, UNO POWER, Винтовые зажимы, Винтовые зажимы, Установка на монтажной рейке, вход: 1-фазный, выход: 24 В DC / 10 A

Структура сетиСеть звезда (TN, TT, IT (PE))
Диапазон номинальных напряжений на входе100 В AC ... 240 В AC
Диапазон входных напряжений100 В AC ... 240 В AC -15 % ... +10 %
Стандартное сетевое напряжение120 В AC
Тип напряжения питанияПерем. ток
Импульс пускового токатип. 10 A (при 25 °C)
Интеграл импульса тока при включении (I2t)2c
Диапазон частот (fN)50 Гц ... 60 Гц 10 %
Время автономной работытип. 16 мс (120 В AC)
Потребляемый ток2,6 A (100 В AC)
Защитная схемаЗащита от перенапряжений при переходных процессах; Варистор, газонаполненный разрядник
Время включениятип. 400 мс
Предохранитель приборного входа5 A внутренний (защита модуля), быстродействующий
Выбор подходящего предохранителя для защиты на входе6 A ... 16 A (Характеристика B, C, D, K или аналогичная)

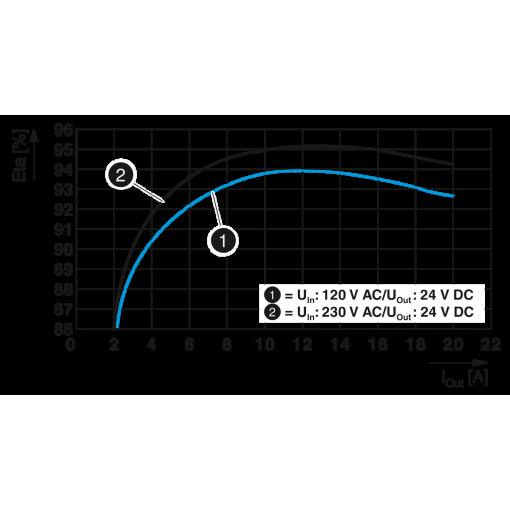

КПДтип. 92 % (120 В AC)
Номинальное напряжение24 В DC
Диапазон настройки выходного напряжения (USet)24 В DC ... 28 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)10 A
Защищен от короткого замыканияда
Устойчивость в холостом режимеда
Коэффициент амплитудытип. 1,65 (120 В AC)
Возможность параллельного подключенияда, для резервирования
Возможность последовательного подключенияда, для повышения напряжения
Устойчивость к обратной связи≤ 35 В DC
Защита от перенапряжения на выходе (OVP)≤ 35 В DC
Остаточная пульсациятип. 50 мB(ДА) (при номинальном значении)
Время нарастанияOut = 10 % ... 90 %)
Маркировка разъема3.1 (13), 3.2 (14)
Коммутационный контакт (беспотенциальный)OptoMOS
Тип подключенияВинтовые зажимы
жесткий0,2 мм² ... 2,5 мм²
гибкий0,2 мм² ... 2,5 мм²
жесткий (AWG)24 ... 14 (Cu)
гибкий с наконечником без пластиковой втулки0,25 мм² ... 2,5 мм²
гибкий с наконечником с пластиковой втулкой0,25 мм² ... 2,5 мм²
Длина оголяемой части6,5 мм
Момент затяжки0,5 Нм ... 0,6 Нм
Вход2 кВ (Уровень контроля 3 - симметричный)
Уровень подключения3.x
Сечение жесткого провода0,2 мм² ... 2,5 мм²
Сечение гибкого провода0,2 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)0,25 мм² ... 2,5 мм²
Сечение проводника AWG24 ... 14 (Cu)
Длина снятия изоляции6,5 мм
Выход1 кВ (Уровень контроля 2 - симметричный)
Виды подачи сигналаLED DC OK - Состояние сигнала Эксплуатация (UN = 24 В DC, IOut = IN)
Количество фаз1,00

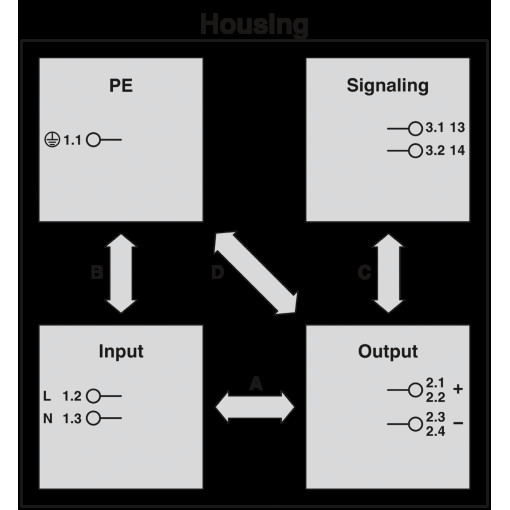

Напряжения изоляции на входе / выходе4 кВ AC (Типовое исп.)
Напряжения изоляции, вход/PE3,5 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)> 1219000 ч (25 °C)
Директива по защите окружающей средыДиректива RoHS 2011/65/EU
Степень защитыIP20
Степень загрязнения2

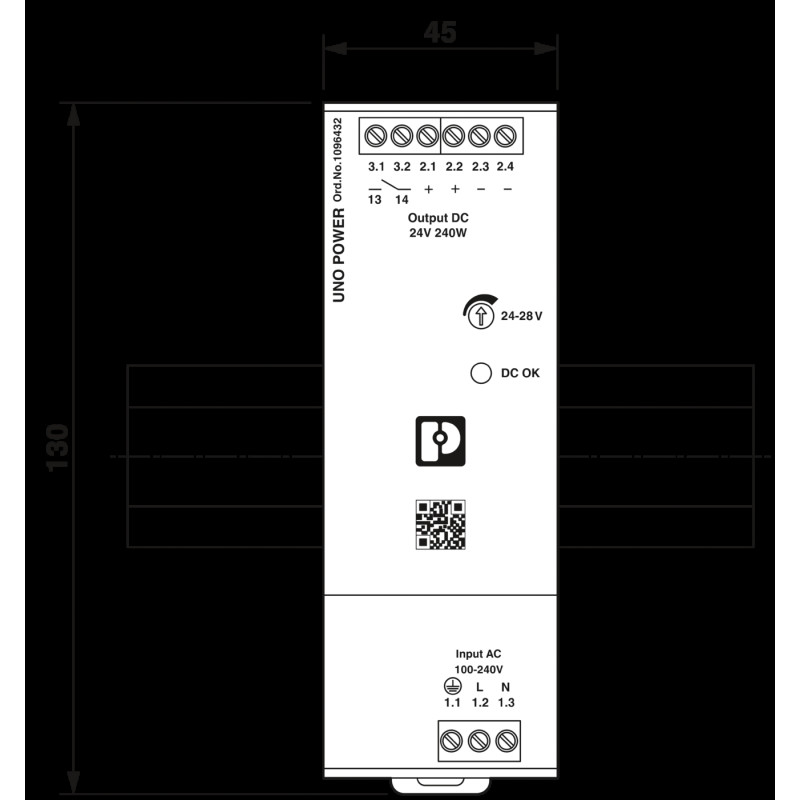

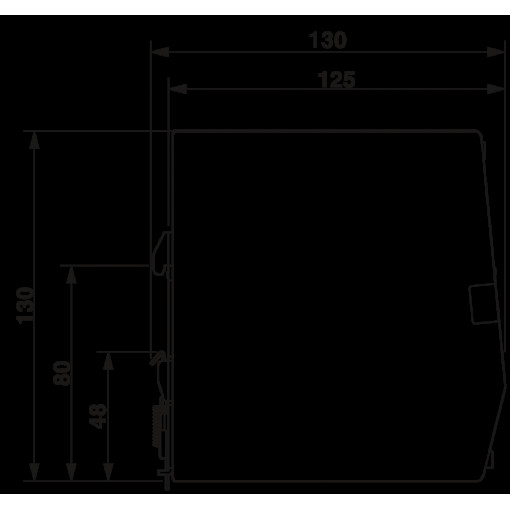

Ширина45 мм
Высота130 мм
Глубина125 мм (Глубина прибора (установка на монтажную рейку))
Монтажное расстояние справа/слева (активн., пассивн.)0 мм / 0 мм (POut ≥50 %)
Монтажное расстояние сверху/снизу (активн., пассивн.)30 мм / 30 мм (POut ≥50 %)
Тип монтажаУстановка на монтажной рейке
Указания по монтажуприсоединяемый: горизонтально 0 мм, вертикально 30 мм
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94V0 (Корпуса, клеммы)
Исполнение крышкинержавеющая сталь
Исполнение бокового элементаАлюминий
Материал защелкиЛистовая сталь, оцинкованная
Материал корпусаАлюминий (AlMg3) / листовая сталь оцинкованная
Температура окружающей среды (при эксплуатации)-25 °C ... 70 °C (> 55 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Температура окружающей среды (протестировано по типу запуска)-40 °C

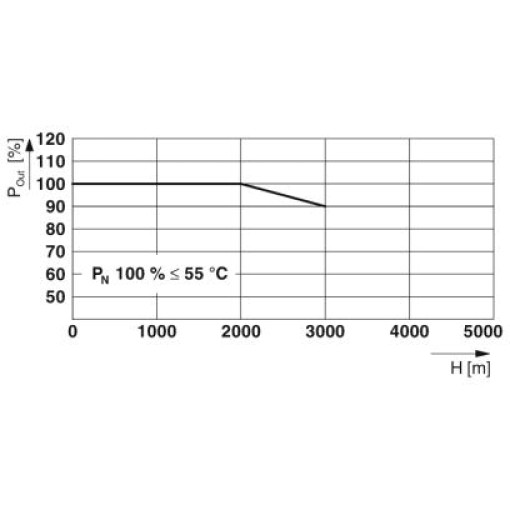

Рабочая высота≤ 3000 м (> 2000 м, изменение хар-к: 10 %/1000 м)
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации)≤ 95 % (При 25 °C, без выпадения конденсата)
Удары (при эксплуатации)18 мс, 30г, в каждом направлении (IEC 60068-2-27)
Вибрация (при эксплуатации)10 Гц ... 50 Гц, амплитуда ±0,2 мм
EN 61010-1II (≤ 3000 m)
EN 62477-1III (≤ 3000 м)
Стандарты/нормативные документыSEMI F47 - 0706 (185 B AC)
МаркировкаСхема CB (МЭК 61010-1, МЭК 61010-2-201)
Директива по низкому напряжениюСоответствие Директиве по низкому напряжению 2014/35/ЕС
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Требования по ЭМС к помехозащищенностиEN 61000-6-2
Излучение кондуктивных помехEN 55016
Излучение электромагнитных помехИзлучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промышленная среда)
Излучение помехEN 55016
ПомехоустойчивостьEN 61000-6-2:2005
Стандарты / нормативные документыEN 61000-4-11
Диапазон частот0,15 МГц ... 80 МГц
Разряд между контактами6 кВ (Уровень контроля 3)
Воздушный разряд8 кВ (Уровень контроля 3)
ПримечанияКритерий B
Напряженность проверочного поля10 В/м (Уровень контроля 3)
Вход / выходасимметричный
Напряжение230 В AC
Частота50 Гц
Провал напряжения0 %
Количество циклов1 цикл
Дополнительный текстУровень контроля 2
Критерий АНормальные рабочие параметры со значениями в заданных пределах.
Критерий BВременное ухудшение рабочих параметров, которое устраняется самим устройством.

Преимущества:

✔️Экономия электроэнергии благодаря высокому КПД

✔️Возможность установки вне помещений при диапазоне температур –25 °C … +70 °C

✔️Простой контроль выходного напряжения при помощи сухого релейного контакта DC OK
