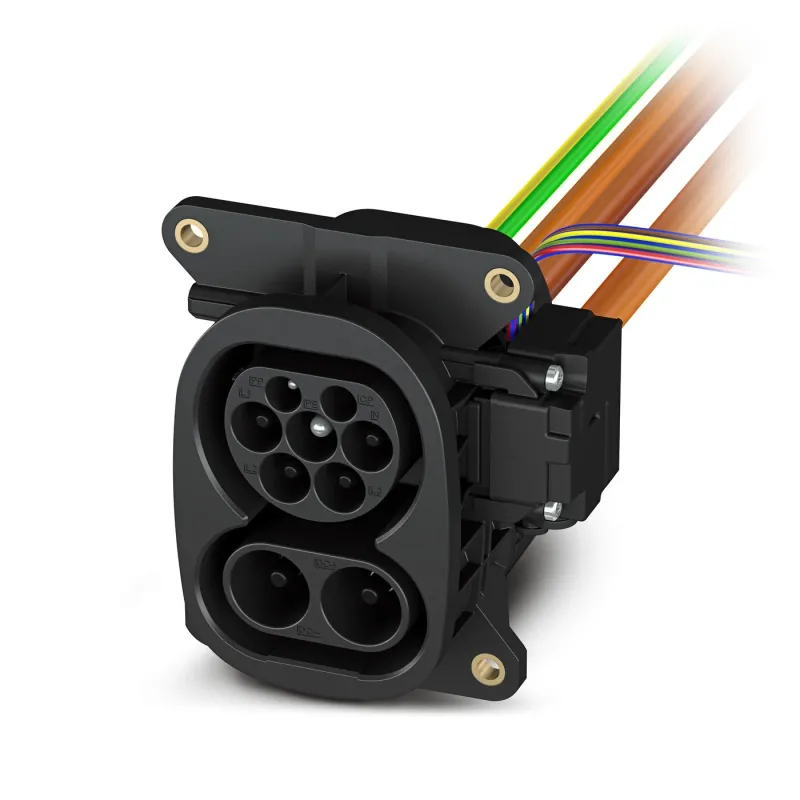

Зарядная розетка автомобиля - CHARX T2HBI12-3AC32DC125-2,0M2 1270310

Наличие: Предзаказ 0
Код Товара: 60094
Артикул: 1270310
Производитель: Phoenix Contact

39 879.80
Нашли дешевле ?

Общие характеристики

Цвет корпуса - черный
Количество постов - 2 (CP, PP)
Варианты заказчиков - На заказ
Все характеристики


CHARX connect, Зарядная розетка автомобиля, Блокирующий исполнительный элемент правый, для зарядки переменным (AC) и постоянным (DC) током, для установки в электромобилях (EV), Combined Charging System, CCS тип 2, МЭК 62196-2, МЭК 62196-3, 125 A / 1000 В (DC), 32 A / 480 В (AC), длина: 2 м, Блокирующий исполнительный элемент: 12 В, 4-полюсн., M6, Поколение 4, Для контактов постоянного и переменного тока в объем поставки входит защитный колпачок.

Общая информацияДля контактов постоянного и переменного тока в объем поставки входит защитный колпачок.

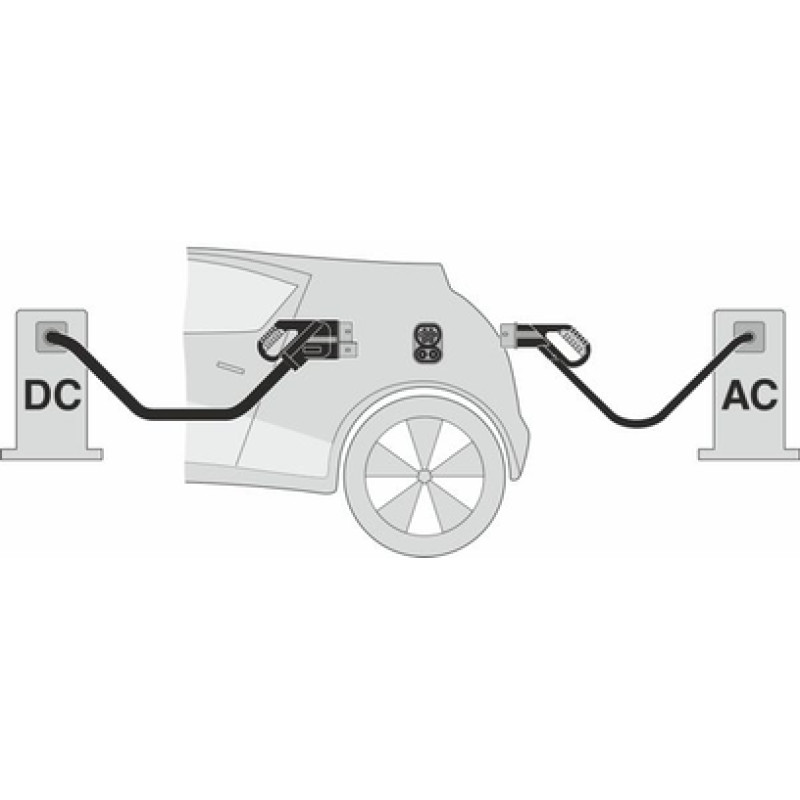

Применениедля зарядки переменным (AC) и постоянным (DC) током
ИсполнениеБлокирующий исполнительный элемент правый
Тип фиксатораВставленный фиксатор с блокирующим исполнительным механизмом

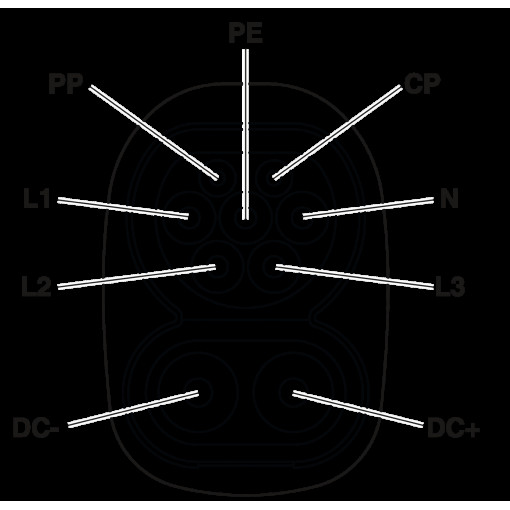

Стандарт зарядкиCCS тип 2
Режим зарядаРежим 2, 3, 4
Количество фаз3
Вид передачи сигналовШиротно-импульсная модуляция с передачей модулированного сигнала по линиям электропередачи согласно ISO/МЭК 15118 / DIN SPEC 70121
Тип зарядного токапост. ток, перем. ток 3-фазный
Указание по типу подключенияОбжимной контакт, неразъемный
Сопротивление изоляции> 200 MΩ
Кодирование4,7 kΩ (между PE и PP)
Мощность, максимальная125 кВт
Измерение температурыКонтакты постоянного тока: 2x PT1000 (DIN EN 60751)
Реле контроля температурыAC-контакты: цепь PTC (DIN˽EN˽60738-1)
Количество2 (CP, PP)
Номинальное напряжение30 В AC
Расчетный ток2 A
Тип датчикаPTC-цепь
Стандарты / нормативные документыМЭК 62196-2
Рекомендуемый измерительный ток≤ 1 мА (Umax= 16 B DC)
Допуски датчика при рекомендуемом измерительном токе±5K
Диапазон температур-40 °C ... 130 °C

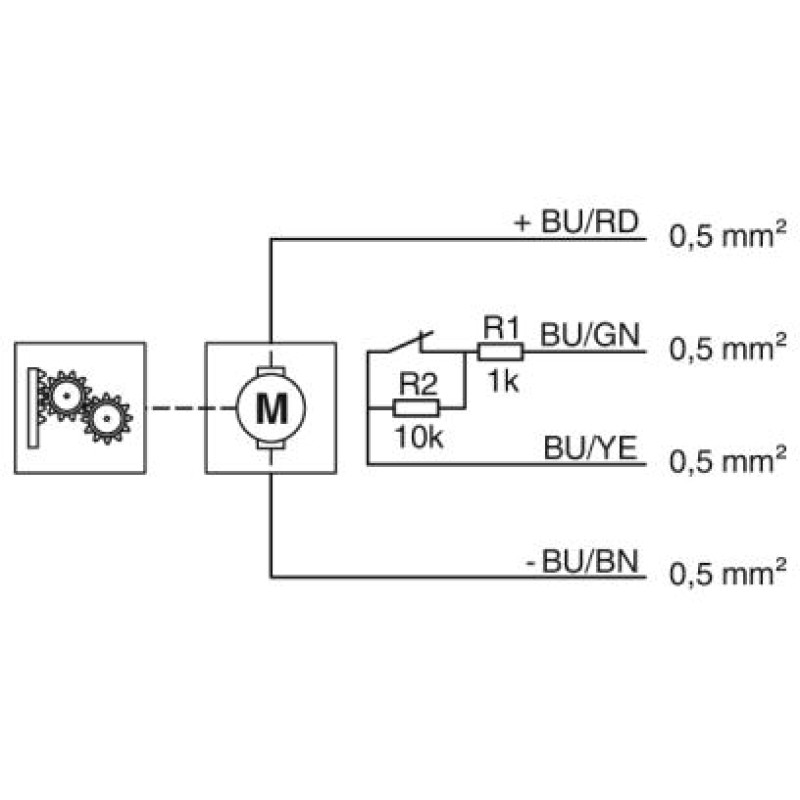

Количество полюсов штекерного разъема4
Рабочее напряжение12 В (Стандартное электропитание двигателя)
Возможный диапазон питающего напряжения двигателя9 В ... 16 В

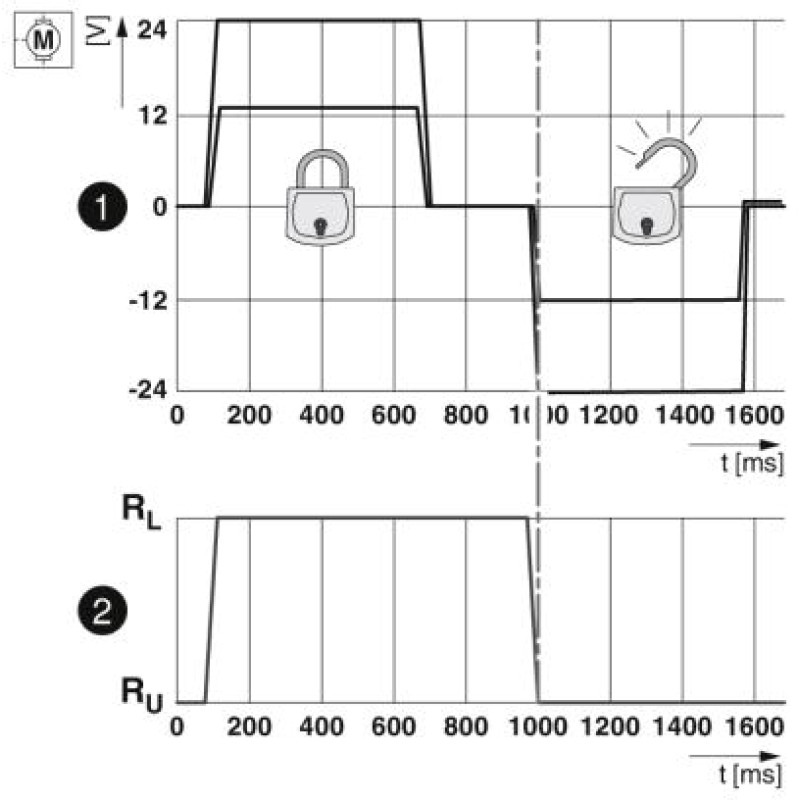

Максимальное напряжение для обнаружения блокировки12 В
Стандартный ток двигателя при блокировке0,25 A
Остаточный ток электродвигателямакс. 1,5 A
Макс. время выдерживания обратного тока1 c
Рекомендуемое время корректировки600 мс
Время паузы после входа или выхода3 c
Срок службы / циклы подключения> 10000 циклов нагрузки
Температура окружающей среды (при эксплуатации)-40 °C ... 60 °C
Длина кабеля1 м
Распознавание блокировкиимеется
Механическая аварийная разблокировкаимеется
Ширина108 мм
Высота4000 м (выше уровня моря)
Глубина128,4 мм
Размеры отверстий117,65 мм x 90 мм, 117,65 мм x 83 мм
Цвет Корпусчерный
Класс воспламеняемости согласно UL 94V0
Поверхность контактаAg
МатериалПластмасса
Циклы установки> 10000
Фиксированная длина кабеля2 м (Кабели переменного тока)
Масса кабеляоколо 450 кг/км
Внешняя оболочка, материалСиликон
Внешняя оболочка, цветоранжевый
Наружный диаметр кабеля14,7 мм ±0,2 мм
Сопротивление кабеля≤ 3,2 Ом/км
Минимальный радиус изгиба, при жесткой прокладке3 x D
Отдельная жила, сечение6 мм²
КонструкцияПоколение 4
Варианты заказчиковНа заказ
Степень защитыIP55 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями)
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Ограничения монтажного положенияВозможность наклона только спереди от 0 до 90 градусов, см. рисунок
Диаметр крепежного отверстия6,70 мм (ø)
Крепежные винтыM6
Винты, входящие в комплект поставкинет
Положение исполнительного элемента механизма блокировкиСправа

Преимущества:

✔️Унифицированные, компактные размеры и точки крепления зарядных розеток CCS на электромобиле Phoenix Contact

✔️Посеребренные поверхности силовых и сигнальных контактов

✔️Процессы разработки и производства соответствуют автомобильным стандартам IATF 16949 и ISO 9001

✔️Характеристики материалов приведены в IMDS (Международная система информации о материалах в автомобильной промышленности)

✔️Проверено путем выборочного тестирования в соответствии с автомобильными стандартами LV124, LV214, LV215-2

✔️Ручная разблокировка блокирующего механизма в аварийной ситуации

✔️Встроенный механизм блокировки в процессе зарядки

✔️Встроенные датчики температуры для контроля температуры силовых контактов

Общие характеристики
Цвет корпуса черный
Количество постов 2 (CP, PP)
Варианты заказчиков На заказ
Вид передачи сигналов Широтно-импульсная модуляция с передачей модулированного сигнала по линиям электропередачи согласно ISO/МЭК 15118 / DIN SPEC 70121
Винты, входящие в комплект поставки нет
Внешняя оболочка, материал Силикон
Внешняя оболочка, цвет оранжевый
Возможный диапазон питающего напряжения двигателя 9 В ... 16 В
Время паузы после входа или выхода 3 c
Диаметр крепежного отверстия 6.70 мм (ø)
Допуски датчика при рекомендуемом измерительном токе ±5K
Измерение температуры Контакты постоянного тока: 2x PT1000 (DINEN60751)
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V0
Кодирование 4.7 kΩ (между PE и PP)
Количество полюсов штекерного разъема 4
Крепежные винты M6
Макс. время выдерживания обратного тока 1 c
Максимальное напряжение для обнаружения блокировки 12 В
Масса кабеля около 450 кг/км
Механическая аварийная разблокировка имеется
Минимальный радиус изгиба, при жесткой прокладке 3xD
Мощность, максимальная 125 кВт
Наружный диаметр кабеля 14.7 мм ±0.2мм
Общая информация Для контактов постоянного и переменного тока в объем поставки входит защитный колпачок.
Ограничения монтажного положения Возможность наклона только спереди от 0 до 90 градусов, см. рисунок
Остаточный ток электродвигателя макс. 1.5 A
Отдельная жила, сечение 6 мм²
Поверхность контакта Ag
Положение исполнительного элемента механизма блокировки Справа
Распознавание блокировки имеется
Расчетный ток IN 2 A
Режим заряда Режим 2, 3, 4
Рекомендуемое время корректировки 600 мс
Рекомендуемый измерительный ток ≤ 1 мА (Umax=16BDC)
Реле контроля температуры AC-контакты: цепь PTC (DIN˽EN˽60738-1)
Сопротивление кабеля ≤ 3.2 Ом/км
Срок службы / циклы подключения > 10000 циклов нагрузки
Стандарт зарядки CCS тип2
Стандартный ток двигателя при блокировке 0.25 A
Стандарты / нормативные документы МЭК62196-2
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Тип датчика PTC-цепь
Тип зарядного тока пост. ток, перем. ток 3-фазный
Тип фиксатора Вставленный фиксатор с блокирующим исполнительным механизмом
Указание по типу подключения Обжимной контакт, неразъемный
Фиксированная длина кабеля 2 м (Кабели переменного тока)
Циклы установки > 10000
Изоляционное сопротивление > 200 MΩ
Размеры отверстий (мм) 117.65ммx90мм, 117.65ммx83мм
Выполнение выключателя Блокирующий исполнительный элемент правый
Высота 4000 м (выше уровня моря)
Глубина, мм 128.4 мм
Диапазон температуры -40 °C ... 130 °C
Длинна кабеля 1 м
Количество фаз 3
Конструкция Поколение4
Материал Пластмасса
Номинальное напряжение 30 ВAC
Применение светорегулятора для зарядки переменным (AC) и постоянным (DC) током
Рабочее напряжение 12 В (Стандартное электропитание двигателя)
Степень защиты IP55 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства PhoenixContact или соответствующими стандартными изделиями)
Ширина, мм 108 мм
