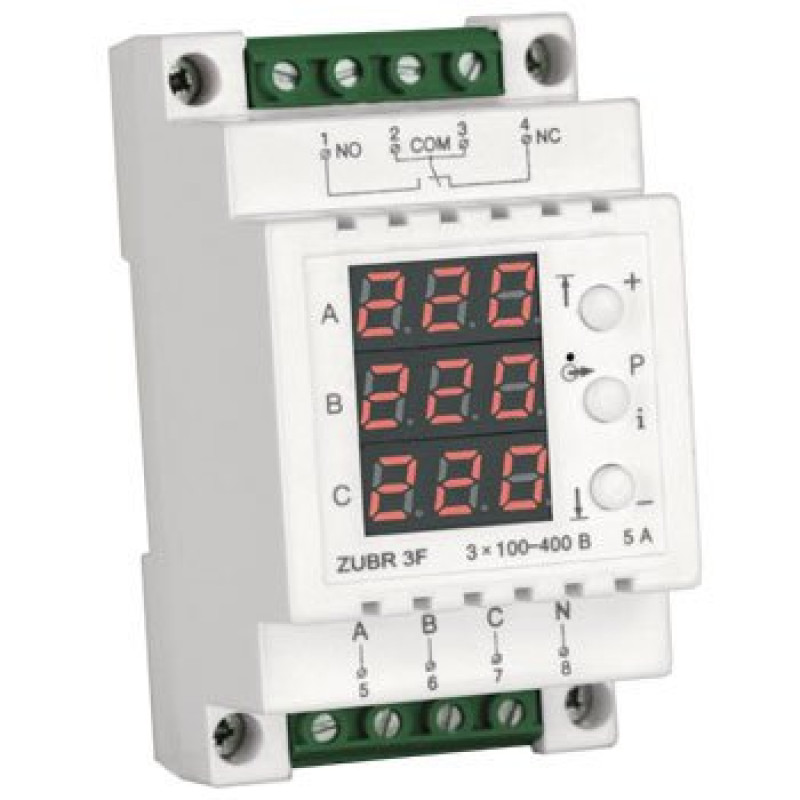

Трехфазное реле напряжения 5 А, ZUBR 3F

Наличие: Уточняйте наличие у менеджера 0
Код Товара: 6852
Артикул: 3F
Производитель: Zubr

1 430.00
Нашли дешевле ?

Общие характеристики

Номинальный ток, А - 5
Верхняя граница отключения (Umах) - 280
Контакт - 1ПК
Все характеристики


Описание трехфазного реле напряжения ZUBR 3F

Основные параметры

Сеть: для трёхфазных сетей.
Монтаж: дин-рейка.
Диапазон настроек выходного напряжения: 120-280V.
Номинальный ток: 5 Ампер.
Для увеличение коммутативной способности, необходимо использовать силовую группу — контактор.

Назначение

Реле напряжения 3F предназначено для защиты промышленного и бытового трехфазного электрооборудования (в т.ч. трехфазных электродвигателей) от пропадания, превышения допустимых пределов напряжения, асимметрии (перекоса) фаз. Реле напряжения также контролирует порядок чередования фаз и имеет регулируемое время отключения при асимметрии (перекосе) фаз.
Реле напряжения 3F измеряет и отображает текущее действующее значение на каждой из фаз и, в случае выхода за допустимые параметры, управляет внутренним электромагнитным реле с перекидным контактом.
Все параметры контроля будут сохранены в энергонезависимой памяти реле.
Питание 3F происходит от измеряемых фаз. Для нормальной работы реле достаточно одной фазы и нуля, благодаря этому, реле напряжения может использоваться как полноценная однофазная защита. Без нуля реле напряжения работать не будет.

Подключение трехфазного оборудования

Для коммутации трехфазного оборудования необходимо использовать контактор. Контактор в комплект поставки не входит.

Особенность

  • Точность измерения благодаря алгоритму True RMS.
  • Импульсный блок питания — уменьшает потребление электроэнергии самим реле.
  • Сохранение критических значений напряжения в энергонезависимой памяти.

Технические данные

  • Пределы напряжения: верхний 220–280 В; нижний 120–210 В
  • Время отключения при превышении напряжения: не более 0,04 с
  • Время отключения при понижении напряжения: не более 1 с (>120 В); не более 0,04 с (<120 В)
  • Задержка включения напряжения: 3–600 с
  • Перекос (асимметрия) фаз: 10–80 В
  • Время отключения при перекосе фаз: 0–30 с
  • Максимальный ток нагрузки: 5 А.
  • Максимальная мощность нагрузки: 1000 ВА
  • Напряжение питания: не менее 100 В; не более 420 В
  • Масса: 0,15 кг ±10 %

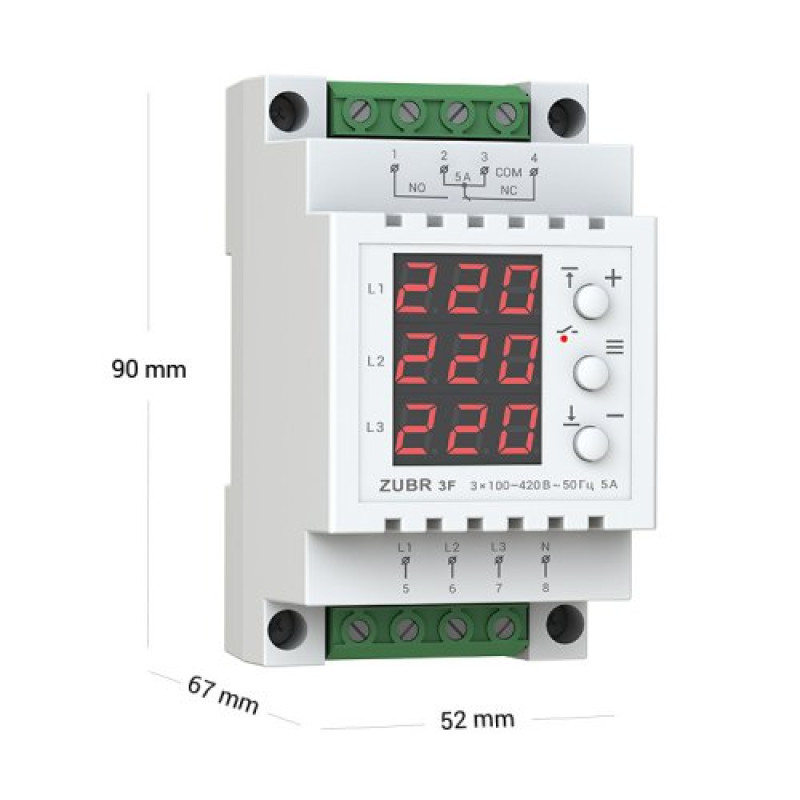

  • Габаритные размеры: 66 × 90 × 52 мм
  • Количество коммутаций под нагрузкой, не менее: 50 000 циклов.
  • Количество коммутаций без нагрузки, не менее: 20 000 000 циклов.
  • Степень герметичности: IP20

Схемы подключения

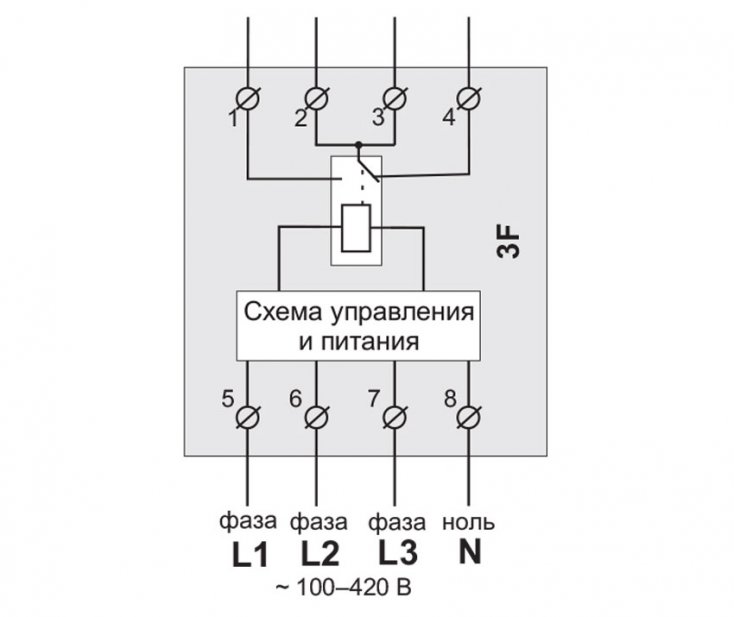

Схема 1

Фазы для измерения и питания определяются индикатором и подаются к реле.
Клеммы 1, 2 или 3, 4 необходимы для управления трехфазным контактором

Подключения реле ZUBR 3F напряжения к сети

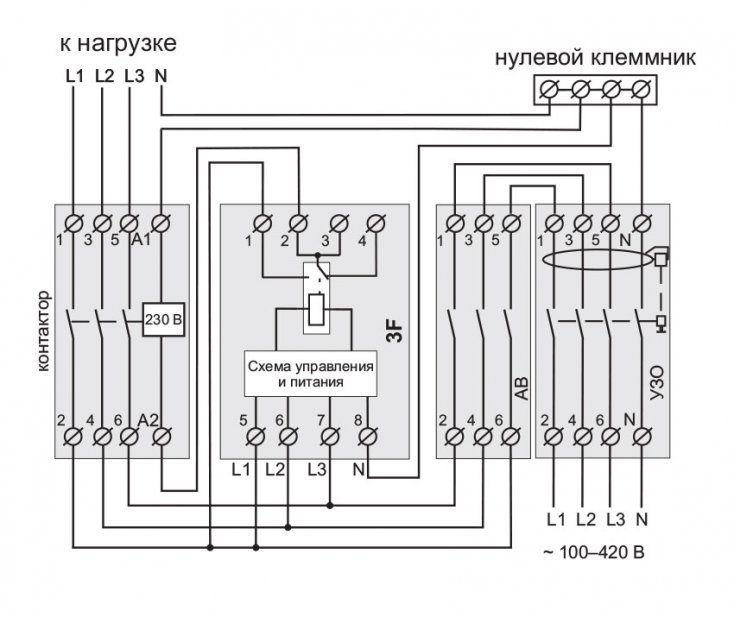

Схема 2

Возможный вариант подключения УЗО, автоматического выключателя и контактора с катушкой на 230 В.

Реле ZUBR 3F Подключение к контактору

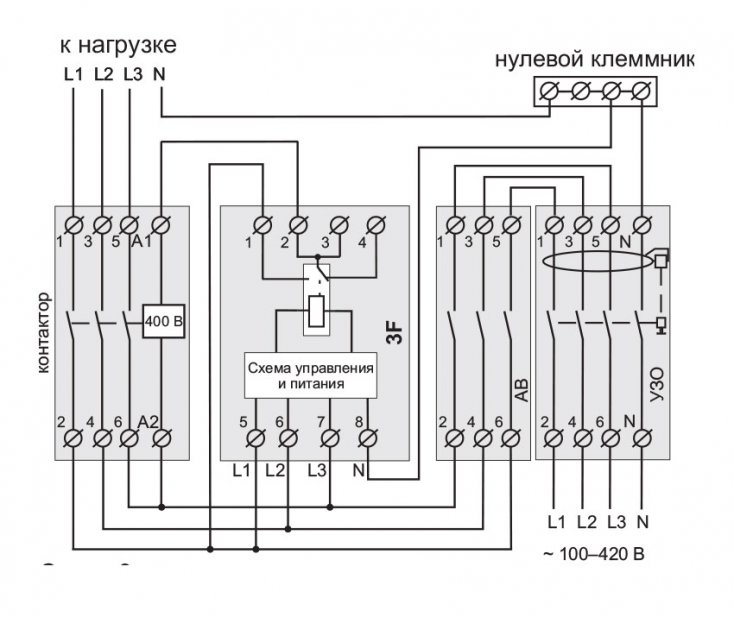

Схема 3

Возможный вариант подключения УЗО, автоматического выключателя и контактора с катушкой на 400 В.

Реле ZUBR 3F подключение к контактору с катушкой 380V

Общие характеристики
Номинальный ток, А 5
Верхняя граница отключения (Umах) 280
Контакт 1ПК
Место установки В электрощиток
Назначение Бытовое, Промышленное, Для двигателя
Нижняя граница отключения (Umin) 120
Номинальное напряжение 420
Основные функции реле Контроль напряжения, Контроль чередования фаз, Контроль перекоса фаз
Предложение Standart
Сертификаты Сертификация CE — европейское соответствие.
Сеть 3-х фазная
