Трифазне реле напруги 5 А, ZUBR 3F
Загальні характеристики
Опис трифазного реле напруги ZUBR 3F
Основні параметри
Мережа: для трифазних мереж.
Монтаж: дин-рейка.
Діапазон налаштувань вихідної напруги: 120-280V.
Номінальний струм: 5 Ампер.
Щоб збільшити комутативну здібність, необхідно використовувати силову групу – контактор.
Призначення
Реле напруги 3F призначене для захисту промислового та побутового трифазного електрообладнання (в т.ч. трифазних електродвигунів) від зникнення, перевищення допустимих меж напруги, асиметрії (перекосу) фаз. Реле напруги також контролює порядок чергування фаз і має регульований час відключення при асиметрії (перекосе) фаз.
Реле напруги Zubr 3F вимірює і відображає поточне діюче значення на кожній з фаз і, в разі виходу за допустимі рамки, управляє внутрішнім електромагнітним реле з перекидним контактом.
Всі параметри контролю будуть збережені в енергонезалежній пам`яті реле.
Живлення реле 3F походить від вимірюваних фаз. Для нормальної роботи реле достатньо однієї фази і нуля, завдяки цьому, реле напруги може використовуватися як повноцінний однофазний захист. Без нуля реле напруги працювати не буде.
Підключення трифазного обладнання
Для комутації трифазного обладнання необхідно використовувати контактор. Контактор в комплект поставки не входить.
Особливість
- Точність вимірювання завдяки алгоритму True RMS.
- Імпульсний блок живлення – зменшує споживання електроенергії самим реле.
- Збереження критичних значень напруги в незалежній пам`яті.
Технічні дані
Межі напруги: верхній 220-280 В; нижній 120-210 В
Час відключення при перевищенні напруги: не більше 0,04 с
Час відключення при зниженні напруги: не більше 1 с (> 120 В); не більше 0,04 с (
Затримка включення напруги: 3-600 с
Перекіс (асиметрія) фаз: 10-80 В
Час відключення при перекосі фаз: 0-30 с
Максимальний струм навантаження: 5 А.
Максимальна потужність навантаження 1000 ВА
Напруга живлення: не менше 100 В; не більше 420 В
Маса: 0,15 кг ± 10%
Габаритні розміри: 66 ? 90 ? 52 мм
Кількість комутацій під навантаженням, не менше: 50 000 циклів.
Кількість комутацій без навантаження, не менше: 20 000 000 циклів.
ступінь герметичності: IP20
Схеми підключення

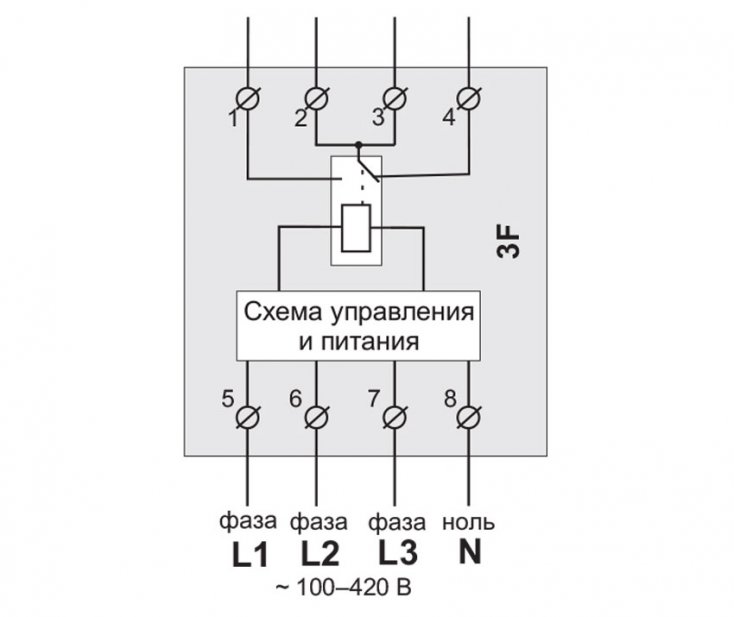

Схема 1
Фази для вимірювання та живлення визначаються індикатором і подаються до реле.
Клеми 1, 2 або 3, 4 необхідні для керування трифазним контактором.

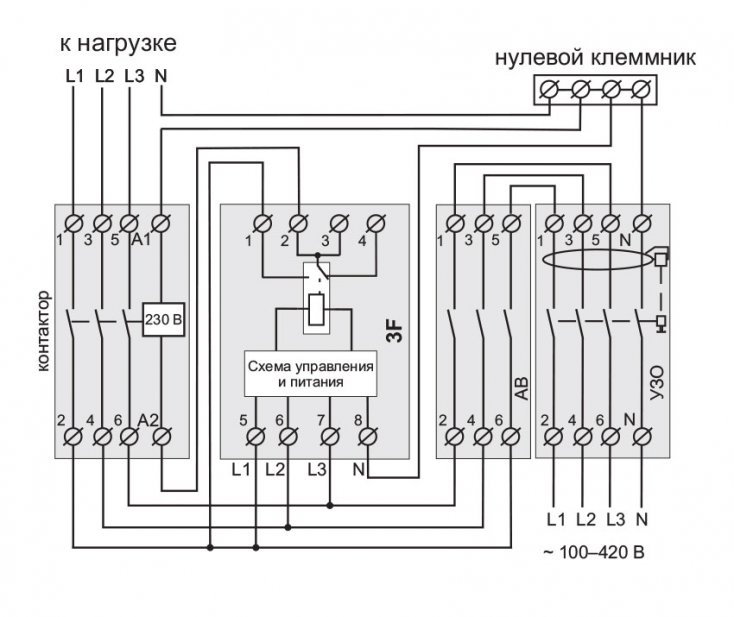

Схема 2
Можливий варіант підключення ПЗВ, автоматичного вимикача і контактора з котушкою на 230 В.

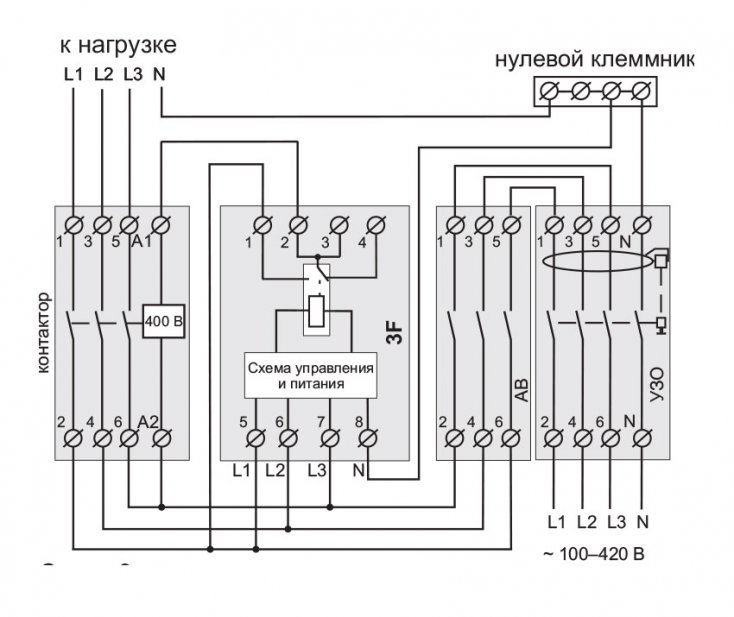

Схема 3
Можливий варіант підключення ПЗВ, автоматичного вимикача і контактора з котушкою на 400 В
