AC управління зарядкою - EM-CP-PP-ETH 2902802

Наявність: Наявність уточнюйте у менеджера
Код товару: 63423
Артикул: 2902802
Виробник: Phoenix Contact

15 637.14 ₴
Знайшли дешевше?

Загальні характеристики

Монтажне положення - на вибір
Спосіб підключення дистанційного сигнального контакту - Гвинтові затискачі
Інтерфейс SIM - Ethernet
Всі характеристики

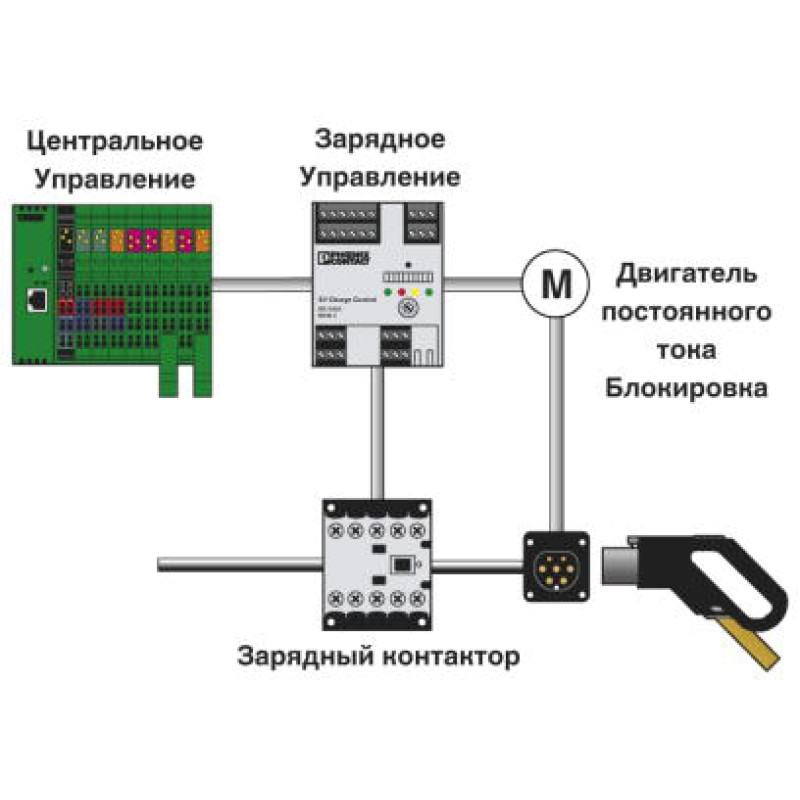

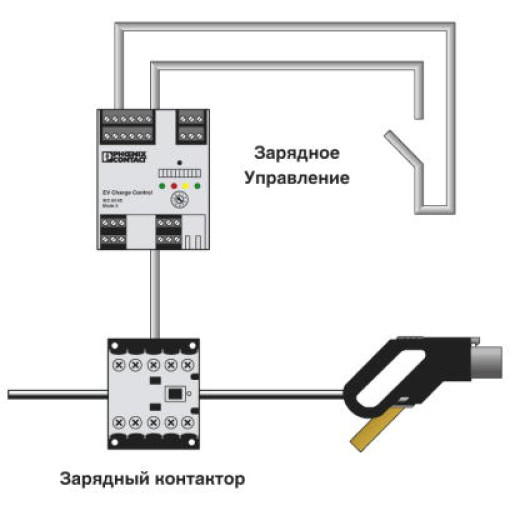

Система контролю заряду ЕМ призначена для зарядки електромобілів від 3-фазної мережі змінного струму в режимі 3 згідно МЕК 61851-1. Оснащена всіма необхідними для цього функціями управління. Також у розпорядженні користувача додаткові функції для різних випадків застосування.

Вказівка по ЕМСЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
ЗастосуванняПристрій управління зарядкою перем. струмом для комерційного застосування (ЄС)
Виконанняв корпусі
Стандарт зарядкиТип 2
Режим зарядуРежим 3, випадок B + C
Тип зарядного струмуперем. струм, 3-фазн.
Розблокування при відмові харчуванняОпціонально з модулем розблокування EM-EV-CLR-12V (артикул № 2903246)
Електроживлення230 В
Діапазон напруги живлення110 В AC ... 240 В AC (діапазон номінальної напруги)
Споживаний струм, макс.40 мА
Діапазон частот50 Гц ... 60 Гц
Кількість цифрових входів4
Номінальний струм IN≤ 8 мА
Вхідна Номінальна напруга UN24 В
Діапазон вхідних напруг U1-3 В ... 5 В (Викл.)
Діапазон вхідних напруг U215 В ... 30 В (Вкл.)
Найменування, вихідРелейний вихід R1, 3 і R2,4
Спосіб підключенняГвинтові затискачі
Максимальна напруга на виході30 В
Максимальний вихідний струм0,2 A (сумарний струм для всіх виходів; живлення від внутрішньої мережі)
Максимальний вихідний струм на 1 канал0,6 A (на кожен вихід; живлення від зовнішньої мережі)
Максимальна напруга перемикання30 В AC/DC (зовнішнє живлення)
Максимальний комутаційний струм2 A
Комутаційна здатність мінімальна180 ВА
Тип підключенняГніздо RJ45
Перетин жорсткого дроту0,2 мм2 ... 4 мм2
Перетин гнучкого проводу0,2 мм2 ... 2,5 мм2
Перетин провідника AWG24 ... 12
ІнтерфейсEthernet
Шинна системаRJ45
Кількість інтерфейсів1
Кількість підтримуваних кінцевих пристроїв1
Швидкість передачі даних9,6 Кбіт/с (стандартний)
Діапазон швидкості передачі даних2,4 Кбіт / с ... 19,2 Кбіт/с (регулюється)
Контроль потоку даних / протоколModbus / RTU (ведене)
Швидкість послідовної передачі даних10/100 Мбіт / с
Дальність передачімакс. 100 м (з екранованим кабелем з попарно скрученими жилами)
Підтримувані протоколиModbus/TCP
Кількість точок зарядки1
Ширина71,6 мм
Висота90 мм
Глибина61,00 мм
Ступінь захистуIP20
Температура навколишнього середовища (при експлуатації)-25 °C ... 60 °C
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
Допустима отн. вологість повітря (при експлуатації)30 % ... 95 % (без випадання конденсату)
Відповідність нормамВідповідність CE
Директива по низькій напрузіВідповідність Директиві з низької напруги 2006/95 / ЄС
Електромагнітна сумісністьВідповідає директиві по ЕМС 2004/108 / EG
КорпусDIN 43880
Випромінювання перешкодEN 61000-6-3
ЗавадостійкістьEN 61000-6-2
Стандарти / нормативні документиМЕК 61851-1
Монтажне положенняна вибір
Загальні характеристики
Монтажне положення на вибір
Спосіб підключення дистанційного сигнального контакту Гвинтові затискачі
Інтерфейс SIM Ethernet
Відповідність нормам Відповідність CE
Випромінювання перешкод EN 61000-6-3
Вказівка по ЕМС ЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Вхідна номінальна напруга UN 24 В
Діапазон вхідної напруги U1 -3 В ... 5 В (Викл.)
Діапазон вхідної напруги U2 15 В ... 30 В (Вкл.)
Діапазон напруги живлення 110 В AC ... 240 В AC (діапазон номінальної напруги)
Діапазон частот AC 50 Гц ... 60 Гц
Діапазон швидкості передачі даних 2.4 Кбіт / с ... 19.2 Кбіт/с (регулюється)
Дальність передачі макс. 100 м (з екранованим кабелем з попарно скрученими жилами)
Директива з низької напруги Відповідність Директиві з низької напруги 2006/95 / ЄС
Допустима отн. вологість повітря (при експлуатації) 30 % ... 95 % (без випадання конденсату)
Електроживлення 230 В
Кількість інтерфейсів 1
Кількість підтримуваних кінцевих пристроїв 1
Кількість точок зарядки 1
Кількість цифрових входів 4
Комутаційна здатність мінімальна 180 ВА
Контроль потоку даних / протокол Modbus / RTU (ведене)
Максимальна напруга на виході 30 В
Максимальна напруга перемикання 30 В AC/DC (зовнішнє живлення)
Максимальний вихідний струм на 1 канал 0.2 A (сумарний струм для всіх виходів; живлення від внутрішньої мережі), 0.6 A (на кожен вихід; живлення від зовнішньої мережі)
Максимальний комутаційний струм 2 A
Найменування, вихід Релейний вихід R1, 3 і R2.4
Номінальний струм IN ≤ 8 мА
Переріз гнучкого дроту 0.2 мм2 ... 2.5 мм2
Переріз провідника AWG 24 ... 12
Перетин жорсткого дроту AWG 0.2 мм2 ... 4 мм2
Перешкода стійкість до електростатичних розрядів EN 61000-6-2
Подтримувані протоколи Modbus/TCP
Режим заряду Режим 3, випадок B + C
Розблокування при відмові живлення Опціонально з модулем розблокування EM-EV-CLR-12V (артикул № 2903246)
Споживаний струм, макс. 40 мА
Стандарт зарядки Тип 2
Стандарти / нормативні документи МЕК 61851-1
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -25 °C ... 60 °C
Тип зарядного струму перем. струм, 3-фазн.
Швидкість передачі 9.6 Кбіт/с (стандартний)
Швидкість послідовної передачі 10/100 Мбіт / с
Шинна система RJ45
Корпус для DIN 43880
Виконання вимикача в корпусі
Висота 90 мм
Глибина, мм 61.00 мм
Електромагнітна сумісність Відповідає директиві по ЕМС 2004/108 / EG
Застосування світлорегулятора Пристрій управління зарядкою перем. струмом для комерційного застосування (ЄС)
Ступінь захисту IP20
Тип підключення Гніздо RJ45
Ширина, мм 71.6 мм
