AC управління зарядкою - EV-CC-AC1-M3-CBC-RCM-ETH 1018701

Наявність: Наявність уточнюйте у менеджера
Код товару: 58300
Артикул: 1018701
Виробник: Phoenix Contact

28 959.18 ₴
Знайшли дешевше?

Загальні характеристики

Монтажне положення - на вибір
Спосіб підключення дистанційного сигнального контакту - Гвинтові затискачі
Індикатор стану, головка - 5 світлодіодів
Всі характеристики


Контролер зарядки змінного струму згідно МЕК 61851-1, клієнт або автономний, Modbus-TCP через Ethernet, підключення RFID-зчитувача та енерговимірювального приладу через RS-485, контроль постійного струму витоку, розблокування штекера при відключенні живлення

ЗастосуванняПристрій керування зарядкою перем. струмом для приватних та фірмових додатків (EU/CN)
Режим зарядуРежим 3, випадок B + C
Категорія перенапругиII
Тип зарядного струмуAC
Розблокування при відмові живленняВбудована функція розблокування для відділення інфраструктурного зарядного штекера від інфраструктурної зарядної розетки
Тип підключенняГніздо RJ45
Діаметр вимірювальної котушки15 мм
Номінальна частота fN≤ 2000 Гц
Номінальний диференціальний струм± 300 мА
Розбіжний струм IΔn30 мА (AC)
Номінальний струм In32 A (трифазний, 4x6мм²)
Електроживлення 230 В
Діапазон напруги живлення100 В AC ... 240 В AC (Діапазон номінальної напруги)
Діапазон частот50 Гц ... 60 Гц
Кількість цифрових входів5
Опис входуЦифровий вхід
Номінальний струм IN≤ 4 мА
Вхідна номінальна напруга UN12 В
Діапазон вхідної напруги0 В ... 3 В (Вимк.)
Діапазон вхідної напруги U29 В ... 15 В (Вкл.)
Найменування, вихідПереключає вихід електродвигуна
Спосіб підключенняГвинтові затискачі
Максимальна напруга на виході30 В
Максимальний вихідний струм0,2 A (Сумарний струм для всіх виходів; живлення від внутрішньої мережі)
Максимальний вихідний струм на 1 канал0,6 A (на кожен вихід; живлення від зовнішньої мережі)
Комутаційна здатність мінімальна4000 ВА
Максимальна напруга перемикання12 В (Внутрішнє живлення)
Максимальний комутаційний струм1 A (максимальний)
Переріз жорсткого дроту 0,14 мм ² ... 1,5 мм ²
Переріз гнучкого проводу0,2 мм² ... 1 мм²
Переріз провідника AWG26 ... 16
ІнтерфейсEthernet
Шинна системаRS-485
Кількість інтерфейсів1
Кількість підтримуваних кінцевих пристроїв2
Діапазон швидкості передачі даних4,8 кбіт/с ... 115,2 кбіт/с (регулюється)
Подтримувані протоколиModbus/TCP
Швидкість послідовної передачі10/100 Мбіт/с
Дальність передачі100 м
Кількість точок зарядки1

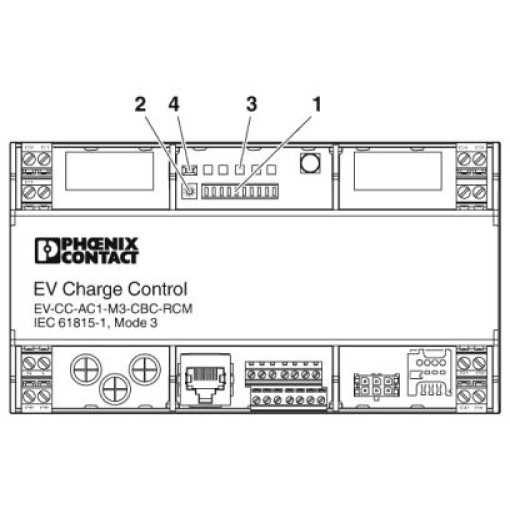

Індикатор стану5 світлодіодів
Ширина162 мм
Глибина61,00 мм
Ступінь захистуIP20
Температура навколишнього середовища (при експлуатації)-25 °C ... 60 °C
Температура навколишнього середовища (зберігання/транспорт)-40 °C ... 85 °C
Допустима отн. вологість повітря (при експлуатації)30% ... 95% (без утворення конденсату)
Відповідність нормамВідповідність CE
Директива з низької напругиВідповідність Директиві з низької напруги 2014/35/ЄС
Електромагнітна сумісністьВідповідність директиві EMV 2014/30/EU
КорпусDIN 43880
Випромінювання перешкодEN 61000-6-3
ПерешкодистійкістьEN 61000-6-2
Перешкода стійкість до електростатичних розрядівEN 61000-4-2: при повітряному розряді 8 кВ, при контактному розряді 4 кВ
Перешкодостійкість щодо електромагнітних полівEN 61 000-4-3, 80---1000 МГц, 10 В/м
Завадостійкість щодо перешкод ланцюга живлення, наведених радіочастотними полямиEN 61 000-4-6, 0,15...80 МГц, 10 В
Перешкода стійкість щодо швидких перехідних процесів і сплесківEN 61 000-4-4: мережевий вхід 2 кВ, канал передачі даних 1 кВ
Стандарти / нормативні документиМЕК 61851-1
Монтажне положенняна вибір
Загальні характеристики
Монтажне положення на вибір
Спосіб підключення дистанційного сигнального контакту Гвинтові затискачі
Індикатор стану, головка 5 світлодіодів
Інтерфейс Ethernet
Відповідність нормам Відповідність CE
Випромінювання перешкод EN 61000-6-3
Вхідна номінальна напруга UN 12 В
Діаметр вимірювальної котушки 15 мм
Діапазон вхідної напруги AC 0 В ... 3 В (Вимк.)
Діапазон вхідної напруги U2 9 В ... 15 В (Вкл.)
Діапазон напруги живлення 100 В AC ... 240 В AC (Діапазон номінальної напруги)
Діапазон частот AC 50 Гц ... 60 Гц
Діапазон швидкості передачі даних 4.8 кбіт/с ... 115.2 кбіт/с (регулюється)
Дальність передачі 100 м
Директива з низької напруги Відповідність Директиві з низької напруги 2014/35/ЄС
Допустима отн. вологість повітря (при експлуатації) 30% ... 95% (без утворення конденсату)
Електроживлення 230 В
Завадостійкість EN 61000-6-2
Завадостійкість щодо перешкод ланцюга живлення, наведених радіоч EN 61 000-4-6, 0.15...80 МГц, 10 В
Кількість інтерфейсів 1
Кількість підтримуваних кінцевих пристроїв 2
Кількість точок зарядки 1
Кількість цифрових входів 5
Комутаційна здатність мінімальна 4000 ВА
Максимальна напруга на виході 30 В
Максимальна напруга перемикання 12 В (Внутрішнє живлення)
Максимальний вихідний струм 0.2 A (Сумарний струм для всіх виходів; живлення від внутрішньої мережі)
Максимальний вихідний струм на 1 канал 0.6 A (на кожен вихід; живлення від зовнішньої мережі)
Максимальний комутаційний струм 1 A (максимальний)
Найменування, вихід Переключає вихід електродвигуна
Номінальна частота fN ≤ 2000 Гц
Номінальний диференціальний струм ± 300 мА
Номінальний струм IN 32 A (трифазний, 4x6мм²), ≤ 4 мА
Опис входу Цифровий вхід
Переріз гнучкого дроту 0.2 мм² ... 1 мм²
Переріз жорсткого проводу 0.14 мм ² ... 1.5 мм ²
Переріз провідника AWG 26 ... 16
Перешкода стійкість до електростатичних розрядів EN 61000-4-2: при повітряному розряді 8 кВ, при контактному розряді 4 кВ
Перешкода стійкість щодо швидких перехідних процесів і сплесків EN 61 000-4-4: мережевий вхід 2 кВ, канал передачі даних 1 кВ
Перешкодостійкість щодо електромагнітних полів EN 61 000-4-3, 80---1000 МГц, 10 В/м
Подтримувані протоколи Modbus/TCP
Режим заряду Режим 3, випадок B + C
Розбіжний струм IΔn 30 мА (AC)
Розблокування при відмові живлення Вбудована функція розблокування для відділення інфраструктурного зарядного штекера від інфраструктурної зарядної розетки
Стандарти / нормативні документи МЕК 61851-1
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -25 °C ... 60 °C
Тип зарядного струму AC
Швидкість послідовної передачі 10/100 Мбіт/с
Шинна система RS-485
Корпус для DIN 43880
Глибина, мм 61.00 мм
Електромагнітна сумісність Відповідність директиві EMV 2014/30/EU
Застосування світлорегулятора Пристрій керування зарядкою перем. струмом для приватних та фірмових додатків (EU/CN)
Категорія перенапруги II
Ступінь захисту IP20
Тип підключення Гніздо RJ45
Ширина, мм 162 мм
