AC управління зарядкою - EV-CC-AC1-M3-CBC-SER-HS-MSTB 1081341

Наявність: Наявність уточнюйте у менеджера
Код товару: 58784
Артикул: 1081341
Виробник: Phoenix Contact

15 331.43 ₴
Знайшли дешевше?

Загальні характеристики

Монтажне положення - на вибір
Спосіб підключення дистанційного сигнального контакту - Затискачі Push-in
Інтерфейс SIM - RS-485, 2-провідн.
Всі характеристики

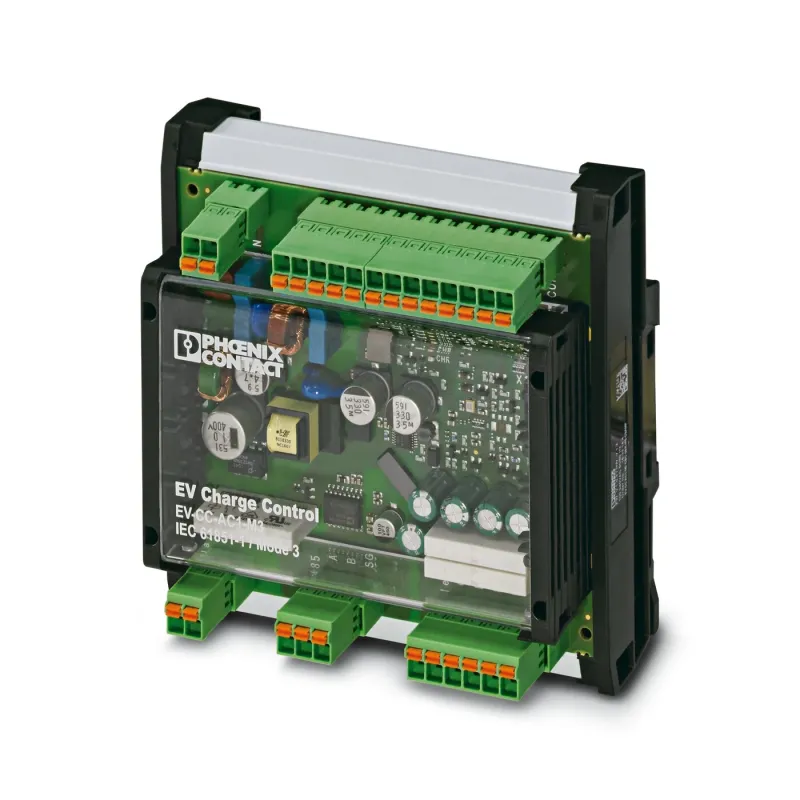

Пристрій керування зарядкою EV-CC-AC1-M3-CBC-SER-HS-MSTB з корпусом для монтажу на несучій рейці та вставними технологіями підключення служить для заряджання електромобілів від 3-фазної електромережі змінного струму за МЕК 61851-1, режиму 3 . Всі функції заряджання, велика кількість можливостей конфігурування, а також управління блокуванням вже інтегровані.

ЗастосуванняПристрій керування зарядкою перем. струмом для приватних та фірмових додатків (EU/CN)
Виконанняу корпусі
Режим зарядуРежим 3, випадок B + C
Тип зарядного струмуAC
Вказівка типу підключенняз роз'ємом MSTB
Розблокування при відмові живленняВбудована функція розблокування для відділення інфраструктурного зарядного штекера від інфраструктурної зарядної розетки
Електроживлення 230 В
Діапазон напруги живлення100 В AC ... 240 В AC (Діапазон номінальної напруги)
Споживаний струм, макс.40 мА
Діапазон частот50 Гц ... 60 Гц
Кількість цифрових входів5
Номінальний струм IN≤ 1 мА
Вхідна номінальна напруга UN12 В
Діапазон вхідної напруги U10 В ... 3 В (Вимк.)
Діапазон вхідної напруги U29 В ... 15 В (Вкл.)
Найменування, вихідРелейний вихід LO+/-
Спосіб підключенняЗатискачі Push-in
Максимальна напруга на виході30 В
Максимальний вихідний струм0,5 A (Сумарний струм для всіх виходів; живлення від внутрішньої мережі)
Комутаційна здатність мінімальна24 ВА
Максимальна напруга перемикання12 В (Внутрішнє живлення)
Максимальний комутаційний струм2 A
Тип підключенняВставні пружинні клеми
Переріз жорсткого проводу0,2 мм² ... 1,5 мм²
Переріз гнучкого проводу0,2 мм² ... 1,5 мм²
Переріз провідника AWG24 ... 16
ІнтерфейсRS-485, 2-провідн.
Шинна системаRS-485
Кількість інтерфейсів1
Швидкість передачі9,6 кбіт/с (Стандартний)
Діапазон швидкості передачі даних9,6 кбіт/с ... 19,2 кбіт/с (регулюється)
Контроль потоку даних / протоколModbus/RTU (відоме)
Кількість точок зарядки1
Ширина124 мм
Висота128 мм
Глибина67,00 мм
Ступінь захистуIP20
Температура навколишнього середовища (при експлуатації)-35 °C ... 70 °C
Температура навколишнього середовища (зберігання/транспорт)-40 °C ... 85 °C
Допустима отн. вологість повітря (при експлуатації)30% ... 95%
Відповідність нормамВідповідність CE
Стандарти / нормативні документиМЕК 61851-1
Монтажне положенняна вибір
Загальні характеристики
Монтажне положення на вибір
Спосіб підключення дистанційного сигнального контакту Затискачі Push-in
Інтерфейс SIM RS-485, 2-провідн.
Відповідність нормам Відповідність CE
Вказівка типу підключення з роз'ємом MSTB
Вхідна номінальна напруга UN 12 В
Діапазон вхідної напруги U1 0 В ... 3 В (Вимк.)
Діапазон вхідної напруги U2 9 В ... 15 В (Вкл.)
Діапазон напруги живлення 100 В AC ... 240 В AC (Діапазон номінальної напруги)
Діапазон частот AC 50 Гц ... 60 Гц
Діапазон швидкості передачі даних 9.6 кбіт/с ... 19.2 кбіт/с (регулюється)
Допустима отн. вологість повітря (при експлуатації) 30% ... 95%
Електроживлення 230 В
Кількість інтерфейсів 1
Кількість точок зарядки 1
Кількість цифрових входів 5
Комутаційна здатність мінімальна 24 ВА
Контроль потоку даних / протокол Modbus/RTU (відоме)
Максимальна напруга на виході 30 В
Максимальна напруга перемикання 12 В (Внутрішнє живлення)
Максимальний вихідний струм на 1 канал 0.5 A (Сумарний струм для всіх виходів; живлення від внутрішньої мережі)
Максимальний комутаційний струм 2 A
Найменування, вихід Релейний вихід LO+/-
Номінальний струм IN ≤ 1 мА
Переріз гнучкого дроту 0.2 мм² ... 1.5 мм²
Переріз провідника AWG 24 ... 16
Перетин жорсткого дроту AWG 0.2 мм² ... 1.5 мм²
Режим заряду Режим 3, випадок B + C
Розблокування при відмові живлення Вбудована функція розблокування для відділення інфраструктурного зарядного штекера від інфраструктурної зарядної розетки
Споживаний струм, макс. 40 мА
Стандарти / нормативні документи МЕК 61851-1
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -35 °C ... 70 °C
Тип зарядного струму AC
Швидкість передачі 9.6 кбіт/с (Стандартний)
Шинна система RS-485
Виконання вимикача у корпусі
Висота 128 мм
Глибина, мм 67.00 мм
Застосування світлорегулятора Пристрій керування зарядкою перем. струмом для приватних та фірмових додатків (EU/CN)
Ступінь захисту IP20
Тип підключення Вставні пружинні клеми
Ширина, мм 124 мм
