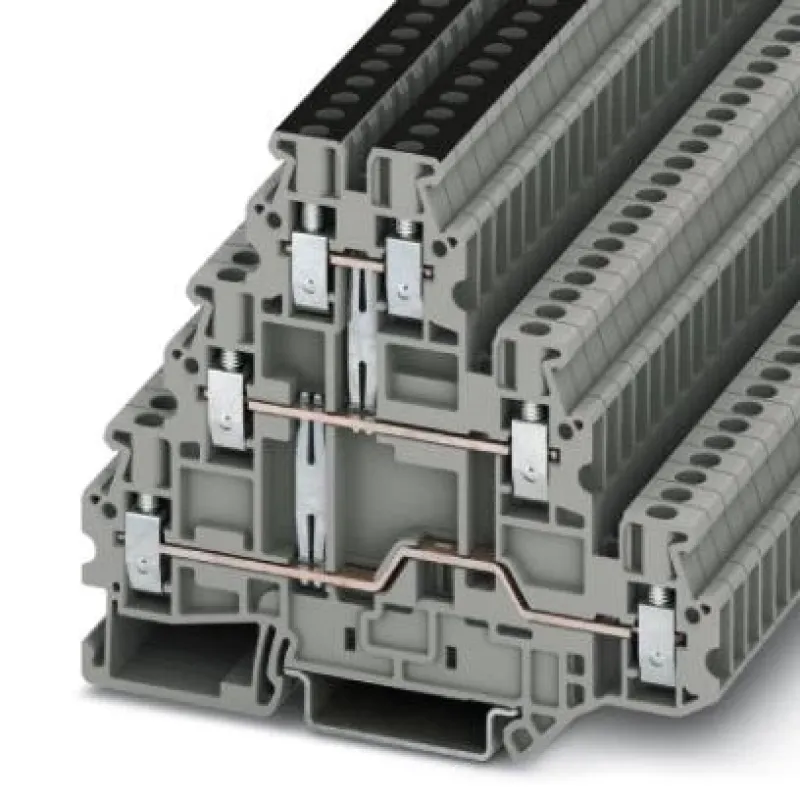

Багатоярусний клемний модуль-UT 2,5-3PV 3214262

Наявність: Передзамовлення 0
Код товару: 69161
Артикул: 3214262
Виробник: Phoenix Contact

297.55
Знайшли дешевше?

Загальні характеристики

Колір - сірий
Ізоляційний матеріал - PA
Кількість рядів - 3
Всі характеристики

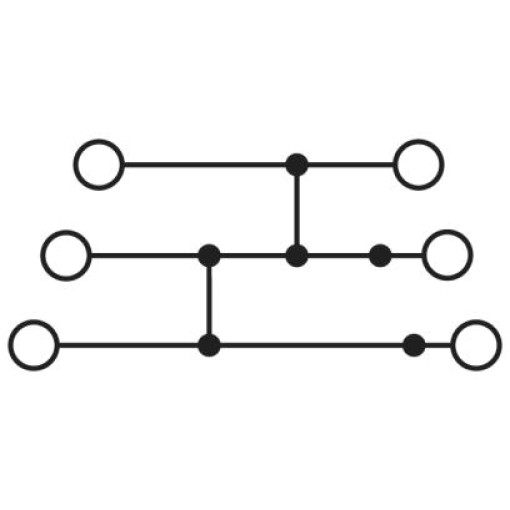

Багатоярусний клемний модуль, з потенційним роз'ємом, Номінальна напруга: 500 В, Номінальний струм: 19 A, тип підключення: гвинтові затискачі, розрахунковий перетин: 2,5 мм2, перетин: 0,14 мм2-4 мм2, тип монтажу: NS 35/7, 5, NS 35/15, Колір: Сірий

Галузь застосуванняЗалізнична індустрія
Кількість точок підключення6
Кількість рядів3
Потенціал1
Категорія перенапругиIII
Ступінь забруднення3
Розрахункова імпульсна напруга6 кВ
Макс. потужність втрат при номінальних умовах0,77 Вт
Кількість точок підключення на ярус2
Номінальний перетин2,5 мм2
Номінальний переріз AWG12
Різьблення гвинтівM3
Момент затяжки0,5 ... 0,6 Нм
Довжина зняття ізоляції9 мм
Каліберна пробкаA3
Підключення згідно стандартуМЕК 60947-7-1
Перетин жорсткого дроту0,14 мм2 ... 4 мм2
Перетин провідника AWG26 ... 12
Перетин гнучкого проводу0,14 мм2 ... 4 мм2
Перетин гнучкого провідника [AWG]26 ... 12
Перетин гнучкого провідника (з кабельним наконечником без пластикової втулки)0,14 мм2 ... 2,5 мм2
Перетин гнучкого провідника (з кабельним наконечником і пластиковою втулкою)0,14 мм2 ... 2,5 мм2
2 жорстких дроти однакового перетину0,14 мм2 ... 1,5 мм2
2 гнучких дроти однакового перетину0,14 мм2 ... 1,5 мм2
2 гнучких провідника однакового перетину з кабельним наконечником без пластикової втулки0,14 мм2 ... 1,5 мм2
2 гнучких провідника однакового перетину з наконечником TWIN з пластиковою втулкою0,5 мм2 ... 1,5 мм2
Номінальний струм19 A (при перетині провідника 2,5 мм2)
Максимальний струм навантаження24 A (при перетині підключається проводу 4 мм2 сумарний струм всіх підключених провідників не повинен перевищувати максимальний струм навантаження.)
Номінальна напруга500 В
ВказівкаУвага: у розділі завантажень ви знайдете дозвіл на використання продукції, розміри перетинів для підключення і вказівки для підключення алюмінієвих провідників.
Ширина5,2 мм
Ширина кришки2,2 мм
Висота NS 35/1585 мм
Висота NS 35/7,577,5 мм
Довжина90 мм
Колірсірий
Клас займистості згідно UL 94V0
Група ізоляційного матеріалуI
Ізоляційний матеріалPA
Статичне використання ізоляційного матеріалу на холоді-60 °C
Температурний Індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 0304-21))130 °C
Відносний температурний Індекс ізоляційного матеріалу (Elec., UL 746 B)130 °C
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R22HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R23HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R24HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R26HL 1 - HL 3
Калориметрична тепловіддача NFPA 130 (ASTM E 1354)28 MJ/kg
Займистість поверхні NFPA 130 (ASTM E 162)бути
Специфічна оптична щільність димових газів NFPA 130 (ASTM E 662)бути
Токсичність димових газів NFPA 130 (SMP 800C)бути
РезультатВипробування проведено
Вимоги, випробування на нагріванняПідвищення температури ≤ 45 K
Стійкість до короткочасних струмів 2,5 мм20,3 кА
Випробувальна напруга, задане значення1,89 кВ
Відкрита бічна стінкаТак
Час впливу30 c
Специфікації по випробуваннюDIN EN 50155 (VDE 0115-200):2018-05
АсортиментВипробування на довговічність, категорія 2, на поворотному візку
Частотавід f1 = 5 Гц до f2 = 250 Гц
ASD-рівень6,12 (м/с2)2 / Гц
Прискорення30г
Тривалість випробування на 1 вісь5 ч
Напрямок випробуванняX -, Y - і Z-вісь (покладе. і отрицат.)
Форма ударуПолусинусоида
Тривалість удару18 мс
Кількість ударів в 1 напрямку3
Температура навколишнього середовища (при експлуатації)-5 °C ... 70 °C
Температура навколишнього середовища (зберігання / транспорт)-25 °C ... 60 °C (короткочасно, не більше 24 год, від -60 °C до + 70 °C)
Температура навколишнього середовища (при монтажі)-5 °C ... 70 °C
Допустима вологість повітря (зберігання / транспортування)30 % ... 70 %
Тип монтажуNS 35/7,5

Переваги:

✔ Швидке виконання всіх завдань в області розгалуження ланцюгів за допомогою двох рядів функціонального шунтування на кожному ярусі

✔ Можливість нанесення великих маркувальних написів на кожен контакт для поліпшення огляду

✔ Компактні триярусні клеми забезпечують найвищу щільність монтажу провідників

✔ Випробувано для залізничного транспорту

Загальні характеристики
Колір сірий
Ізоляційний матеріал PA
Кількість рядів 3
2 гнучкі провідники однакового перерізу з кабельним наконечником 0.14 мм2 ... 1.5 мм2
2 гнучкі провідники однакового перерізу з наконечником TWIN з пл 0.5 мм2 ... 1.5 мм2
2 гнучких дроти однакового перетину, хв. 0.14 мм2 ... 1.5 мм2
2 жорстких дроти однакового перетину, хв. 0.14 мм2 ... 1.5 мм2
ASD-рівень 6.12 (м/с2)2 / Гц
Асортимент Випробування на довговічність, категорія 2, на поворотному візку
Відкрита бічна стінка Так
Відносний температурний індекс ізоляційного матеріалу (Elec., UL 130 °C
Вимоги, випробування на нагрівання Підвищення температури ≤ 45 K
Випробова напруга, задане значення 1.89 кВ
Висота NS 35/15 85 мм
Висота NS 35/7,5 77.5 мм
Вказівка для встановлення друкованих плат Увага: у розділі завантажень ви знайдете дозвіл на використання продукції, розміри перетинів для підключення і вказівки для підключення алюмінієвих провідників.
Група ізоляційного матеріалу I
Діаметр штиря M3
Довжина зняття ізоляції 9 мм
Допустима вологість повітря (зберігання / транспортування) 30 % ... 70 %
Займистість поверхні NFPA 130 (ASTM E 162) бути
Кількість точок підключення на ярус 6, 2
Кількість ударів у 1 напрямку 3
Каліберна пробка axb/діаметр A3
Калориметрична тепловіддача NFPA 130 (ASTM E 1354) 28 MJ/kg
Клас займистості згідно UL 94 (корпусу / клеми) V0
Макс. потужність втрат за номінальних умов 0.77 Вт
Максимальний струм навантаження 24 A (при перетині підключається проводу 4 мм2 сумарний струм всіх підключених провідників не повинен перевищувати максимальний струм навантаження.)
Напрямок випробування X -, Y - і Z-вісь (покладе. і отрицат.)
Номінальний переріз AWG 2.5 мм2, 12
Область застосування Залізнична індустрія
Підключення згідно стандарту МЕК 60947-7-1
Переріз гнучкого дроту 0.14 мм2 ... 4 мм2
Переріз гнучкого провідника 0.14 мм2 ... 2.5 мм2
Переріз провідника AWG 26 ... 12
Перетин гнучкого провідника AWG 26 ... 12
Перетин жорсткого дроту AWG 0.14 мм2 ... 4 мм2
Потенціали 1
Прискорення 30г
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R22 HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R23 HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R24 HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R26 HL 1 - HL 3
Результат, ступінь захисту IP-код Випробування проведено
Розрахункова імпульсна напруга спрацьовування Ur imp 6 кВ
Специфікації з випробування DIN EN 50155 (VDE 0115-200):2018-05
Специфічна оптична щільність димових газів NFPA 130 (ASTM E 662) бути
Стійкість до короткочасних струмів 2,5 мм² 0.3 кА
Статичне використання ізоляційного матеріалу на холоді -60 °C
Температура навколишнього середовища (зберігання/транспорт) -25 °C ... 60 °C (короткочасно, не більше 24 год, від -60 °C до + 70 °C)
Температура навколишнього середовища (під час монтажу) -5 °C ... 70 °C
Температура навколишнього середовища (при експлуатації) -5 °C ... 70 °C
Температурний індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 130 °C
Токсичність димових газів NFPA 130 (SMP 800C) бути
Тривалість випробування на 1 вісь 5 ч
Тривалість удару 18 мс
Форма удару Полусинусоида
Час впливу 30 c
Ширина кришки 2.2 мм
Довжина зачистки проводів 90 мм
Категорія перенапруги III
Момент затяжки 0.5 ... 0.6 Нм
Номінальна напруга 500 В
Номінальний струм комутації 19 A (при перетині провідника 2.5 мм2)
Ступінь забруднення 3
Тип монтажу NS 35/7,5
Частота мережі від f1 = 5 Гц до f2 = 250 Гц
Ширина, мм 5.2 мм
