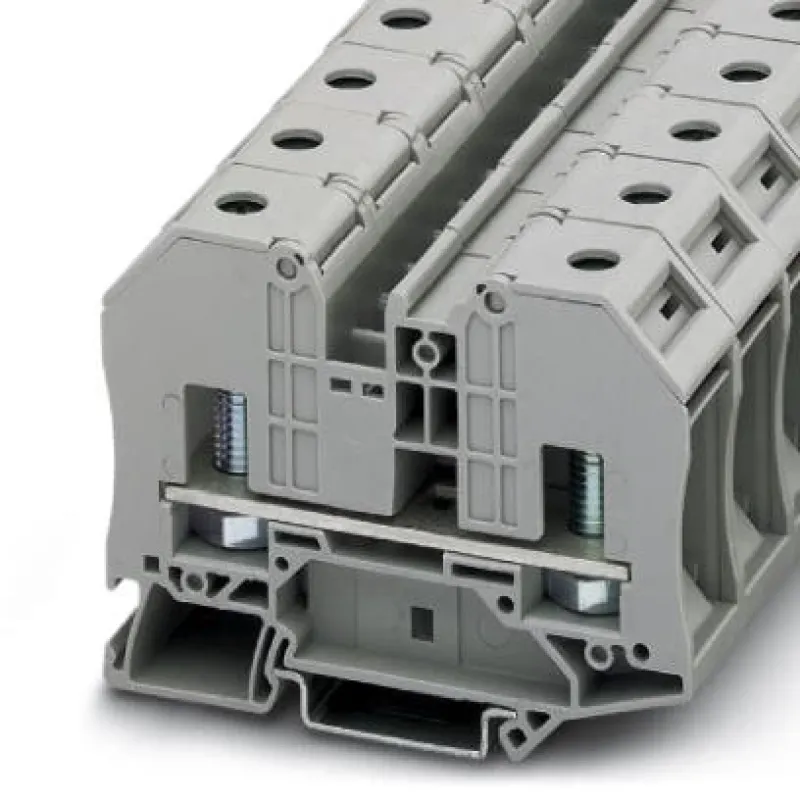

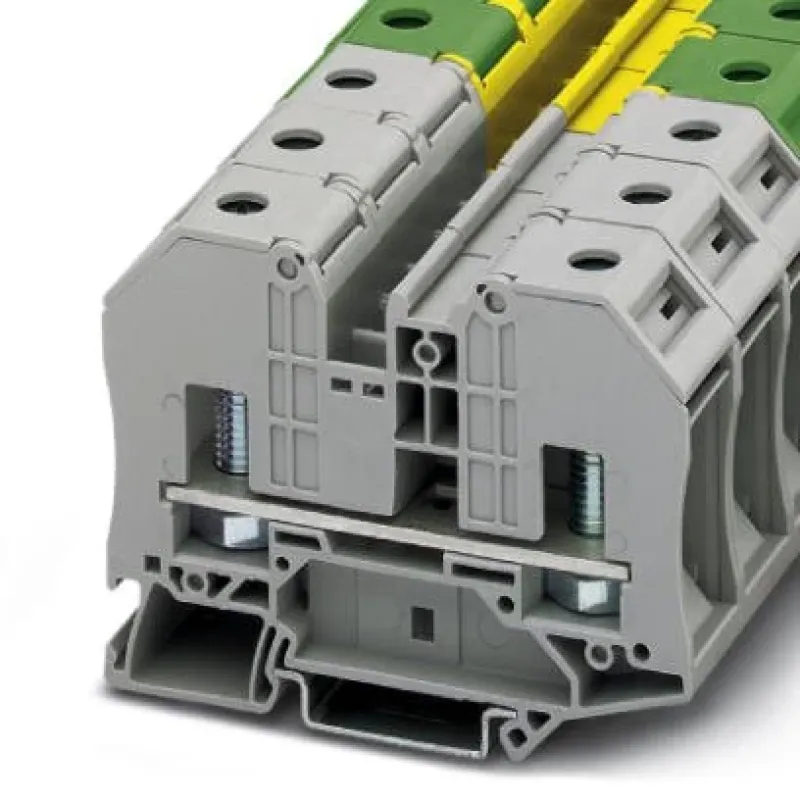

Болтові клеми-RT 8 3049042

Наявність: Передзамовлення 0
Код товару: 67146
Артикул: 3049042
Виробник: Phoenix Contact

648.98
Знайшли дешевше?

Загальні характеристики

Колір - сірий
Ізоляційний матеріал - PA
Кількість рядів - 1
Всі характеристики


Болтові клеми, увага: при установці неізольованих кабельних наконечників потрібне застосування подовжувача BE-RT... асортимент аксесуарів)!, Номінальна напруга: 1000 В, Номінальний струм: 125 A, тип підключення: болтові клеми, розрахунковий перетин: 35 мм2, тип монтажу: NS 35/7,5, NS 35/15, Колір: Сірий

Загальна інформаціяУвага: при установці неізольованих кабельних наконечників потрібне застосування подовжувача BE-RT... асортимент аксесуарів)!
Полюс1
Галузь застосуванняЗалізнична індустрія
Кількість точок підключення2
Кількість рядів1
Потенціал1
Категорія перенапругиIII
Ступінь забруднення3
Розрахункова імпульсна напруга8 кВ
Макс. потужність втрат при номінальних умовах4,06 Вт
Кількість точок підключення на ярус2
Номінальний перетин35 мм2
Різьблення гвинтівM8
Довжина оголюється частиниДовжина зняття ізоляції залежить від вказівки виробника кабельних наконечників.
Підключення згідно стандартуМЕК 60947-7-1
Номінальний струм125 A
Максимальний струм навантаження125 A
Номінальна напруга1000 В (Розрахункова напруга при відкритій перегородці 500 в)
Переріз2,5 мм2 ... 6 мм2
Переріз AWG14 ... 2
Зовнішній діаметр8,4 мм
Ширина20,3 мм
Діаметр болта8 мм
Момент затяжки4,5 ... 5 Нм

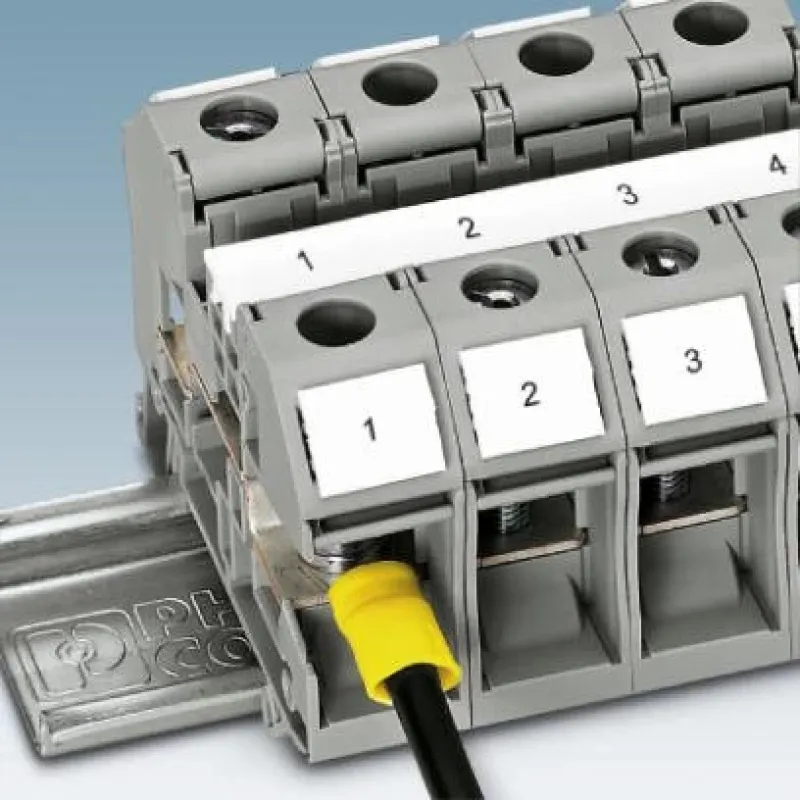

Колір маркування, круглий кабельний наконечник: синій2,5 мм2
Колір маркування, круглий кабельний наконечник: жовтий6 мм2
Сертифікат ATEXPTB 09 ATEX 1003 U
Сертифікат IEC ExIECEx PTB 08.0063 U
МаркуванняEx eb IIC Gb
Діапазон робочих температур-60 °C ... 110 °C
Приналежності, сертифіковані для застосування у вибухонебезпечних областях3049194 D-RT 8
Дані перемички57 A / 10 мм2
Підвищення температури Ex40 K (125 A / 35 мм2)
Розрахункове напруження-
при перемиканні перемичкою690 В
Розрахункова Напруга ізоляції630 В
Розрахунковий струм125 A
Прохідний опір0,9 мΩ
Діапазон моментів обертання4,5 Нм ... 5 Нм
Номінальний переріз AWG2
Можливості підключення, жорсткі провідники2,5 мм2 ... 35 мм2
Переріз підключається проводу AWG14 ... 2
Можливості підключення, гнучкі провідники2,5 мм2 ... 35 мм2
Ширина кришки2,2 мм
Висота NS 35/1571,3 мм
Висота NS 35/7,563,8 мм
Довжина84 мм
Колірсірий
Клас займистості згідно UL 94V0
Група ізоляційного матеріалуI
Ізоляційний матеріалPA
Статичне використання ізоляційного матеріалу на холоді-60 °C
Температурний Індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 0304-21))130 °C
Відносний температурний Індекс ізоляційного матеріалу (Elec., UL 746 B)130 °C
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R22HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R23HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R24HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R26HL 1 - HL 3
Калориметрична тепловіддача NFPA 130 (ASTM E 1354)28 MJ/kg
Займистість поверхні NFPA 130 (ASTM E 162)бути
Специфічна оптична щільність димових газів NFPA 130 (ASTM E 662)бути
Токсичність димових газів NFPA 130 (SMP 800C)бути
Випробувальна напруга, задане значення2,2 кВ
РезультатВипробування проведено
Вимоги, випробування на нагріванняПідвищення температури ≤ 45 K
Стійкість до короткочасних струмів 35 мм24,2 кА
Відкрита бічна стінкаТак
Монтажна рейка / кріпильна основаNS 32/NS 35
Сила при випробуванні, задане значення10 Н
Час впливу30 c
Специфікації по випробуваннюDIN EN 50155 (VDE 0115-200):2008-03
АсортиментВипробування на довговічність, категорія 2, на поворотному візку
Частотавід f1 = 5 Гц до f2 = 250 Гц
ASD-рівень6,12 (м/с2)2 / Гц
Прискорення
Тривалість випробування на 1 вісь5 ч
Напрямок випробуванняX -, Y - і Z-вісь (покладе. і отрицат.)
Форма ударуПолусинусоида
Тривалість удару30 мс
Кількість ударів в 1 напрямку3
Температура навколишнього середовища (при експлуатації)-5 °C ... 70 °C
Температура навколишнього середовища (зберігання / транспорт)-25 °C ... 60 °C (короткочасно, не більше 24 год, від -60 °C до + 70 °C)
Температура навколишнього середовища (при монтажі)-5 °C ... 70 °C
Допустима вологість повітря (зберігання / транспортування)30 % ... 70 %
Тип монтажуNS 35/7,5

Переваги:

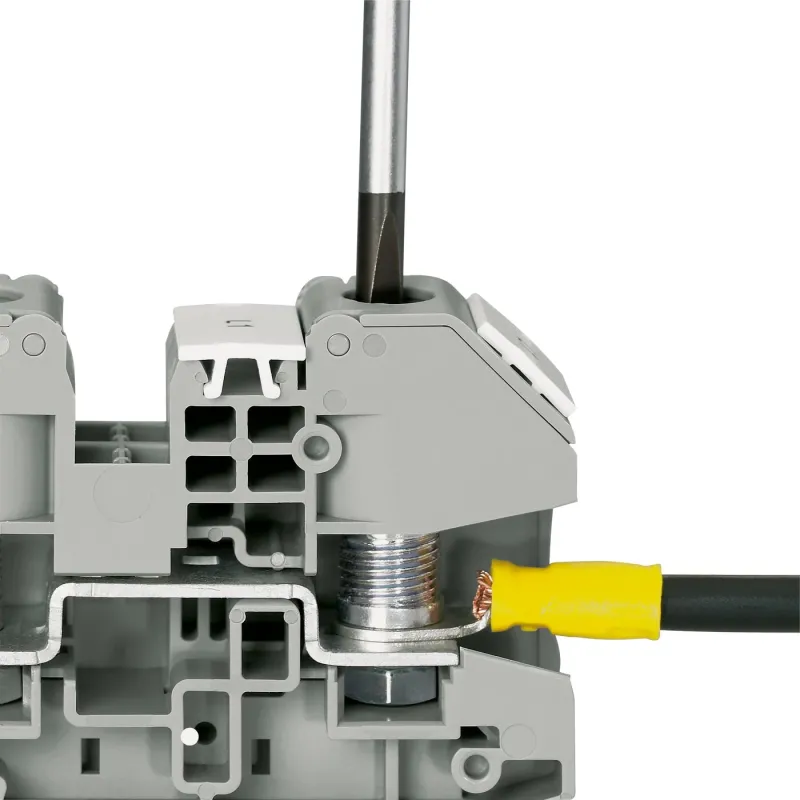

✔ Затягування спеціальних гайок здійснюється звичайною викруткою

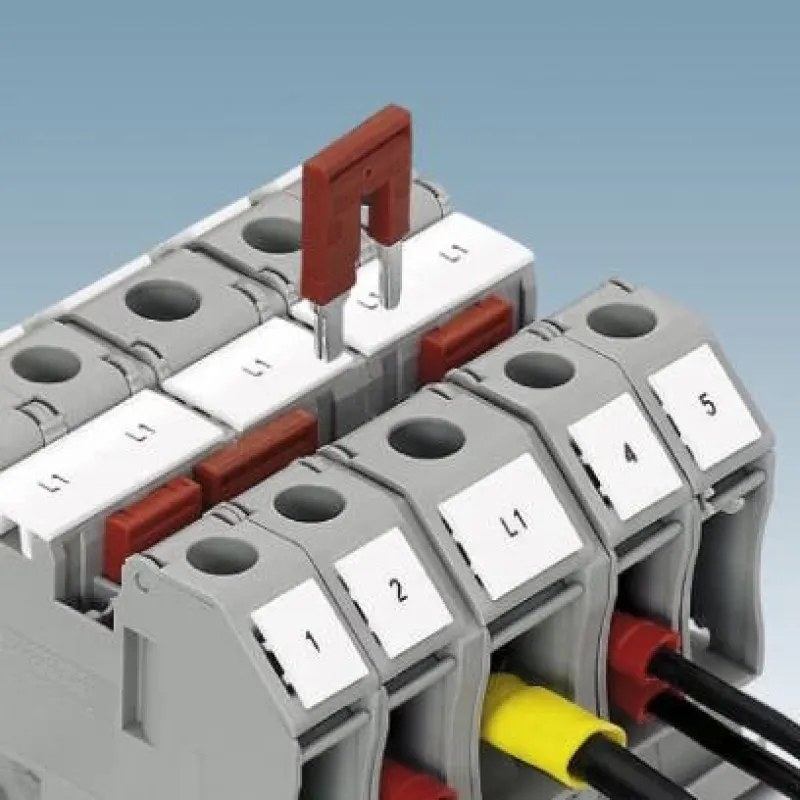

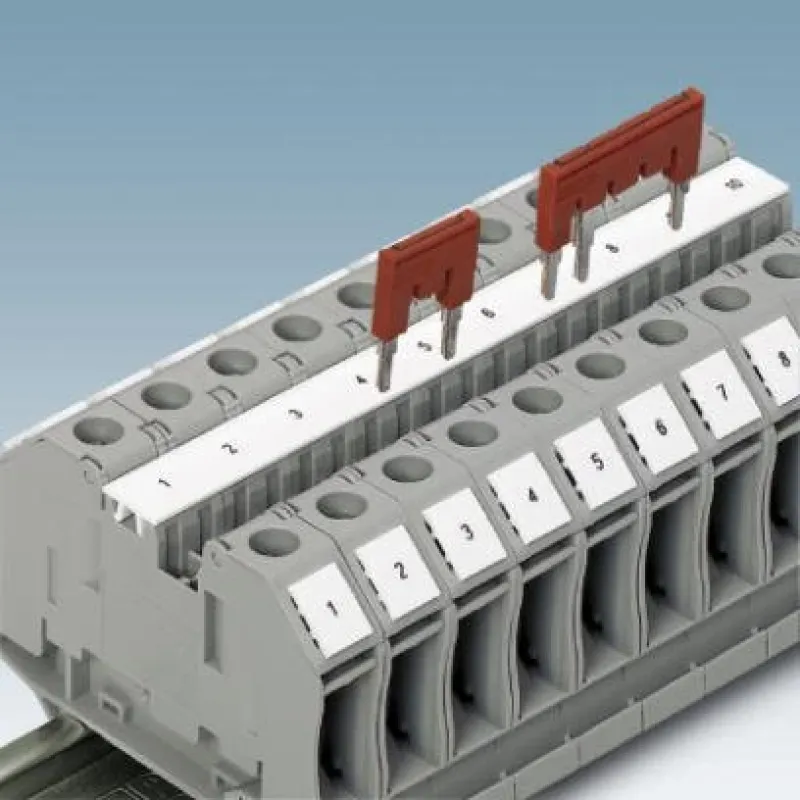

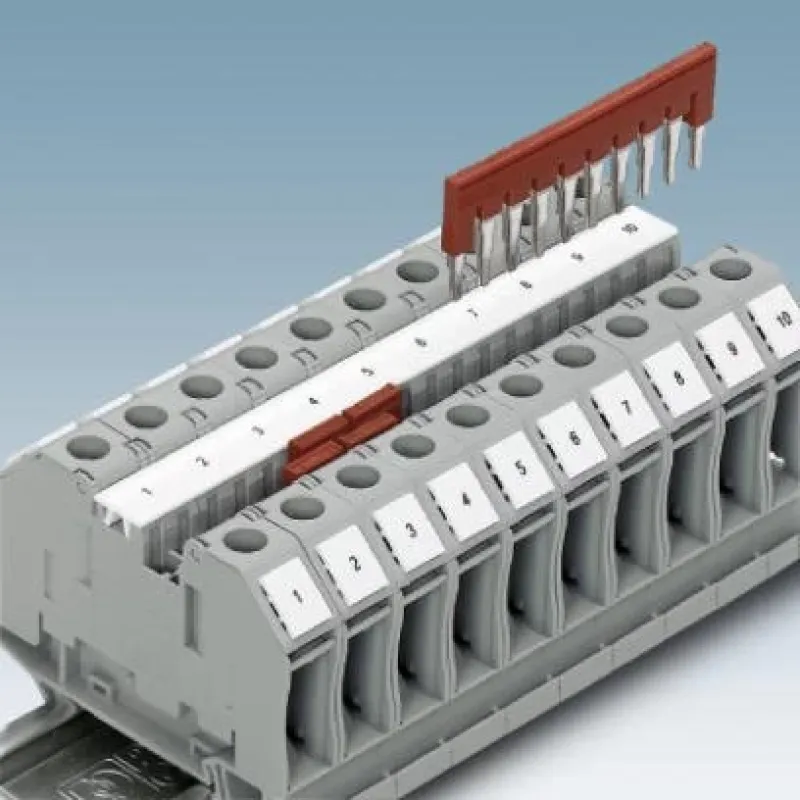

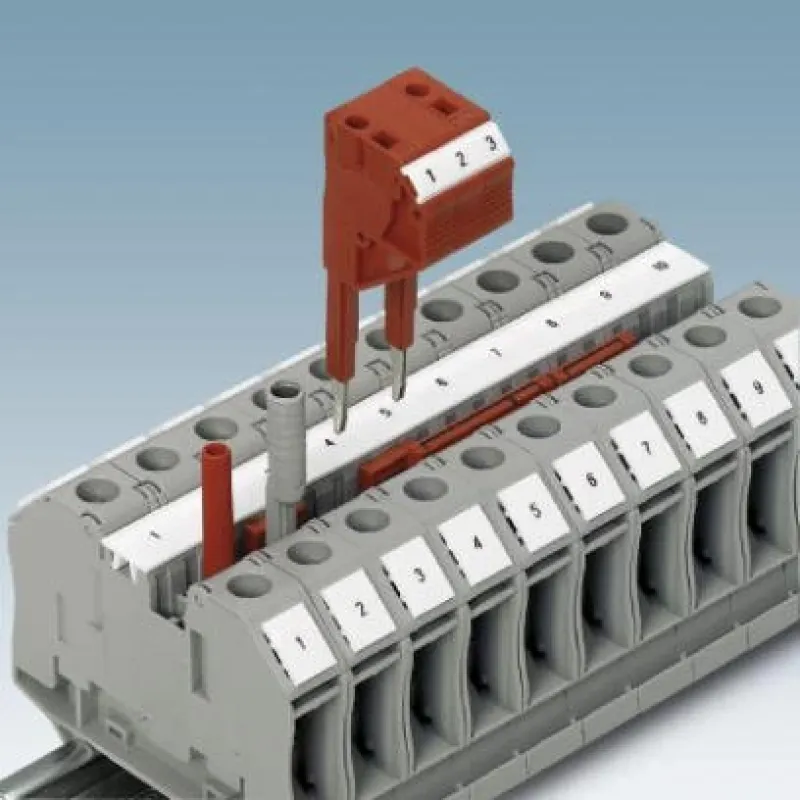

✔ Просте шунтування і розгалуження ланцюгів за допомогою запатентованих перемичок системи CLIPLINE complete

✔ Просте і швидке приєднання забезпечується за рахунок використання спеціальної відкидної кришки, в якій розміщена невипадаюча кріпильна гайка. У відкритому стані на болт під'єднання можна легко навісити кабельний наконечник

✔ Після закриття і фіксації Клемна гайка автоматично налаштовується на різьбовий болт і може бути закручена без зусиль.

✔ Невипадаюча дискова пружина запобігає саморозвиненню гвинтів

✔ Можливість установки великих маркувальних елементів уздовж середньої лінії клем, а також над затискачами

✔ Застосування блокувального пристрою дозволяє запобігти випадковому переключенню

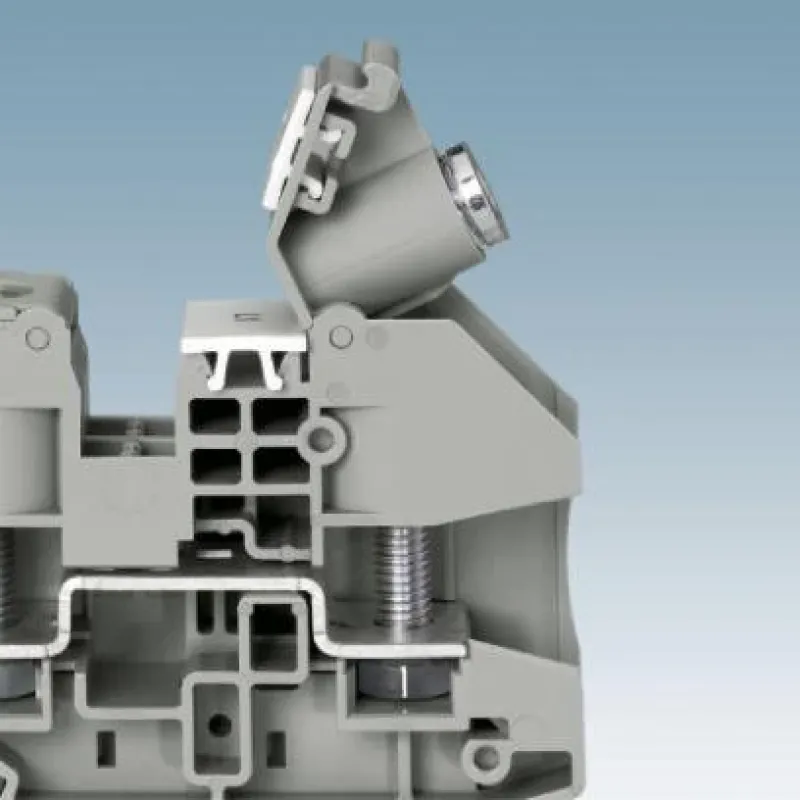

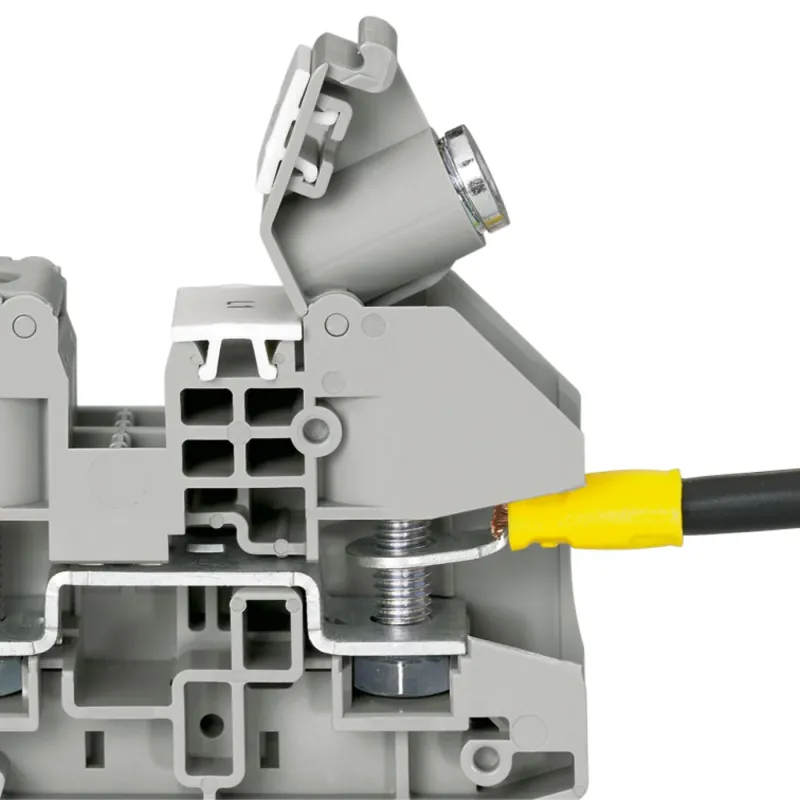

✔ Відкидна кришка в опущеному положенні надійно закриває всі струмоведучі частини, включаючи манжети, ізолюючі кабельний наконечник, і захищає їх від дотиків

✔ Перевірка за допомогою стандартних адаптерів і штекерів тестера серії CLIPLINE complete

✔ Випробувано для залізничного транспорту

Загальні характеристики
Колір сірий
Ізоляційний матеріал PA
Кількість рядів 1
ASD-рівень 6.12 (м/с2)2 / Гц
Асортимент Випробування на довговічність, категорія 2, на поворотному візку
Відкрита бічна стінка Так
Відносний температурний індекс ізоляційного матеріалу (Elec., UL 130 °C
Вимоги, випробування на нагрівання Підвищення температури ≤ 45 K
Випробова напруга, задане значення 2.2 кВ
Висота NS 35/15 71.3 мм
Висота NS 35/7,5 63.8 мм
Група ізоляційного матеріалу I
Діаметр болта 8 мм
Діаметр штиря M8
Діапазон моментів обертання основи РЕ 4.5 Нм ... 5 Нм
Дані перемички 57 A / 10 мм2
Довжина оголюваної частини Довжина зняття ізоляції залежить від вказівки виробника кабельних наконечників.
Допустима вологість повітря (зберігання / транспортування) 30 % ... 70 %
Загальна інформація Увага: при установці неізольованих кабельних наконечників потрібне застосування подовжувача BE-RT... асортимент аксесуарів)!
Займистість поверхні NFPA 130 (ASTM E 162) бути
Кількість точок підключення на ярус 2
Кількість ударів у 1 напрямку 3
Калориметрична тепловіддача NFPA 130 (ASTM E 1354) 28 MJ/kg
Клас займистості згідно UL 94 (корпусу / клеми) V0
Колір маркування, круглий кабельний наконечник: жовтий 6 мм2
Колір маркування, круглий кабельний наконечник: синій 2.5 мм2
Макс. потужність втрат за номінальних умов 4.06 Вт
Максимальний струм навантаження 125 A
Можливості підключення, гнучкі провідники 2.5 мм2 ... 35 мм2
Можливості підключення, жорсткі провідники 2.5 мм2 ... 35 мм2
Монтажна рейка/кріпильна основа NS 32/NS 35
Напрямок випробування X -, Y - і Z-вісь (покладе. і отрицат.)
Номінальний переріз AWG 35 мм2, 2
Область застосування Залізнична індустрія
Підвищення температури Ex 40 K (125 A / 35 мм2)
Підключення згідно стандарту МЕК 60947-7-1
Перебіг дроту AWG 14 ... 2
Переріз AWG 14 ... 2
Потенціали 1
При перемиканні перемичкою 690 В
Приладдя, сертифіковане для застосування у вибухонебезпечних обл 3049194 D-RT 8
Прискорення
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R22 HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R23 HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R24 HL 1 - HL 3
Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R26 HL 1 - HL 3
Прохідний опір R1 0.9 мΩ
Результат, ступінь захисту IP-код Випробування проведено
Розрахункова імпульсна напруга спрацьовування Ur imp 8 кВ
Розрахункова напруга (II/2) -
Розрахункова напруга ізоляції (III/3) 630 В
Розрахунковий струм IN 125 A
Сертифікат ATEX PTB09ATEX1003U
Сертифікат IEC Ex IECExPTB08.0063U
Сила при випробуванні, задане значення 10 Н
Специфікації з випробування DIN EN 50155 (VDE 0115-200):2008-03
Специфічна оптична щільність димових газів NFPA 130 (ASTM E 662) бути
Стійкість до короткочасних струмів 35 мм² 4.2 кА
Статичне використання ізоляційного матеріалу на холоді -60 °C
Температура навколишнього середовища (зберігання/транспорт) -25 °C ... 60 °C (короткочасно, не більше 24 год, від -60 °C до + 70 °C)
Температура навколишнього середовища (під час монтажу) -5 °C ... 70 °C
Температура навколишнього середовища (при експлуатації) -5 °C ... 70 °C
Температурний індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 130 °C
Токсичність димових газів NFPA 130 (SMP 800C) бути
Тривалість випробування на 1 вісь 5 ч
Тривалість удару 30 мс
Форма удару Полусинусоида
Час впливу 30 c
Ширина кришки 2.2 мм
Діапазон робочих температур -60 °C ... 110 °C
Зовнішній діаметр (D) (мм) 8.4 мм
Полюс 1 (мм²) 1
Довжина зачистки проводів 84 мм
Категорія перенапруги III
Маркування Ex eb IIC Gb
Момент затяжки 4.5 ... 5 Нм
Номінальна напруга 1000 В (Розрахункова напруга при відкритій перегородці 500 в)
Номінальний струм комутації 125 A
Переріз кабелю 2.5 мм2 ... 6 мм2
Ступінь забруднення 3
Тип монтажу NS 35/7,5
Частота мережі від f1 = 5 Гц до f2 = 250 Гц
Ширина, мм 20.3 мм
