Джерела живлення - ESSENTIAL-PS/3AC/24DC/240W/EE 1018291

Наявність: Передзамовлення 0
Код товару: 58297
Артикул: 1018291
Виробник: Phoenix Contact

9 804.49
Знайшли дешевше?

Загальні характеристики

Струм / джерела світла - 3x 0.6 A (400 В AC)
Тип напруги живлення - Перем. струм
CSA - CSA-C22.2 № 107.1-01
Всі характеристики


Джерело живлення з регулюванням у первинному ланцюгу ESSENTIAL edition для встановлення на монтажну рейку, вхід: 3-фазний, вихід: 24 В DC / 240 Вт

Діапазон номінальної напруги на вході2x / 3x 400 В AC ... 500 В AC
Діапазон вхідної напруги3x 320 В AC ... 575 В AC
Діапазон вхідної напруги AC3x 320 В AC ... 575 В AC
Тип напруги живлення Перем. струм
Інтеграл імпульсу струму при включенні (I2t)0,2 A2c
Діапазон частот AC45 Гц ... 65 Гц
Час автономної роботи> 20 мс (3x 400 В AC)
Споживаний струм3x 0,6 A (400 В AC)
Номінальна споживана потужність284,4 ВА
Захисна схемаЗахист від перенапруг при перехідних процесах; Варистор
Коефіцієнт потужності (cos phi) 0,59
Допустимий вхідний запобіжникB6 B10 B16
Вибір відповідного запобіжника для захисту на вході6 A ... 16 A
ККД88,5% (при 400 В AC та номінальних значеннях)

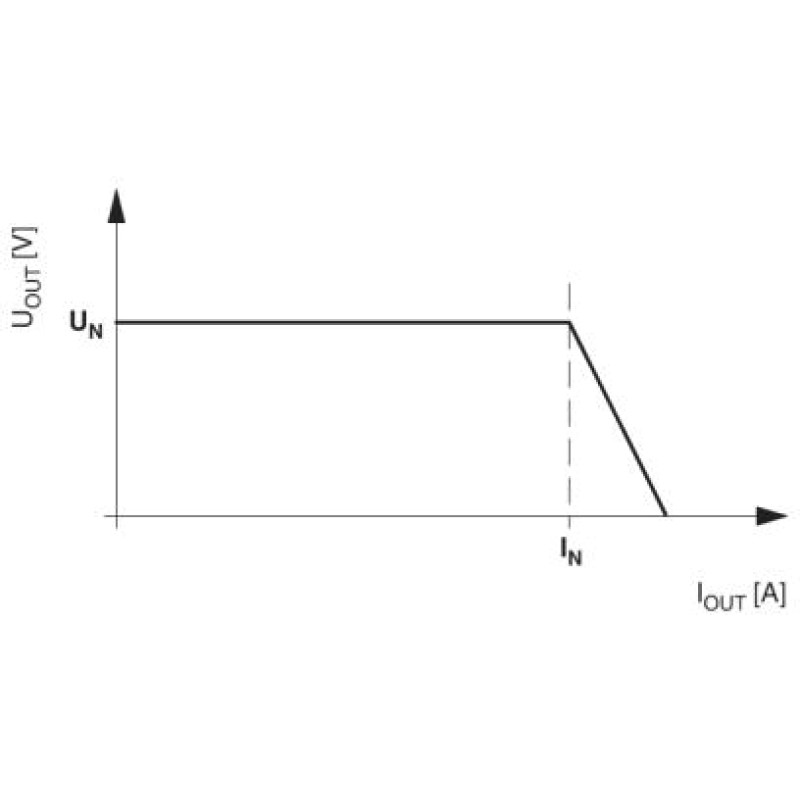

Вихідна характеристикаU/I
Номінальна напруга24 В DC ±1 %
Діапазон налаштування вихідної напруги (USet)22,5 В DC ... 29,5 В DC (> 24 В DC, обмеження постійної потужності)
Номінальний струм на виході (IN)10 A (UOUT = 24 В DC)

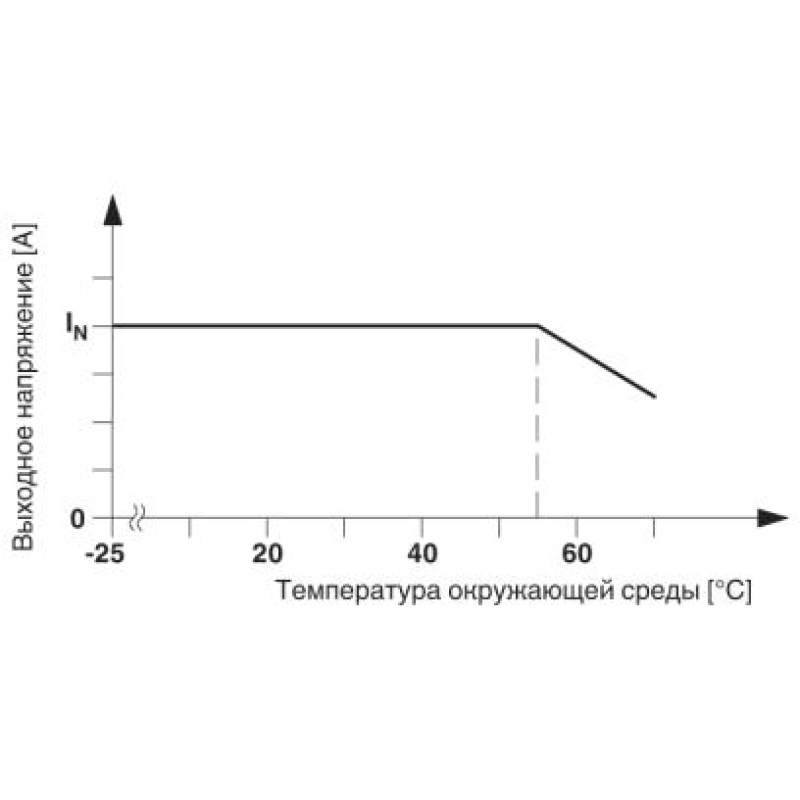

Зміна хар-к55 ° C ... 70 ° C (2,5% / K)
Стійкість до зворотного зв'язку35 В DC
Навантаження, ємнісне, максимальненеобмежено
активне обмеження струмуприбл. 15 А
Залишкова пульсація(ТАК)
Захищений від короткого замиканнятак
Вихідна потужність240 Вт
Комутаційні піки, номінальне навантаження(ТАК)
Розсіювана потужність, без навантаження, макс.7,5 Вт
Розсіювана потужність, номінальне навантаження, макс.34 Вт
Час наростання вих (10% ... 90%))
Можливість паралельного підключеннятак, резервування та підвищення потужності
Можливість послідовного підключеннятак
Вхід2 кВ (Рівень контролю 3 - симетричний)
Тип підключенняГвинтові затискачі
Переріз жорсткого провідника хв.0,2 мм²
Переріз жорсткого провідника макс.2,5 мм²
Переріз гнучкого провідника хв.0,2 мм²
Переріз гнучкого провідника макс.2,5 мм²
Посіб проводу AWG хв.16
Посіб проводу AWG макс.12
Довжина зняття ізоляції9 мм
різьблення гвинтівM2,5
Мін. момент затяжки0,4 Нм
Момент затяжки, макс.0,5 Нм
Вихід1 кВ (Рівень контролю 2 - симетричний)
Види подачі сигналуСІД
Індикація робочої напругиLED зел.
Індикатор стануСвітлодіодний індикатор "DC OK" зеленого кольору
Вказівка щодо індикації стануUOUT >21,5 В: світлодіод горить
Кількість фаз3,00
Напруги ізоляції на вході/виході3 кВ AC (Типове вик.)
Напруги ізоляції, вихід/PE500 В DC
MTBF (IEC 61709, SN 29500) > 700000 ч
Ступінь захистуIP20
Категорія перенапругиIII
Ступінь забруднення2

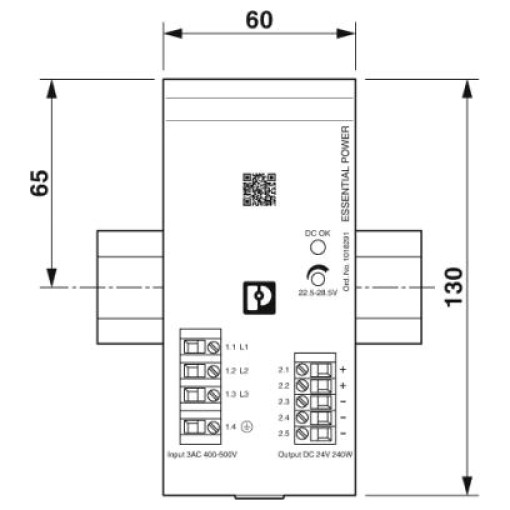

Ширина60 мм

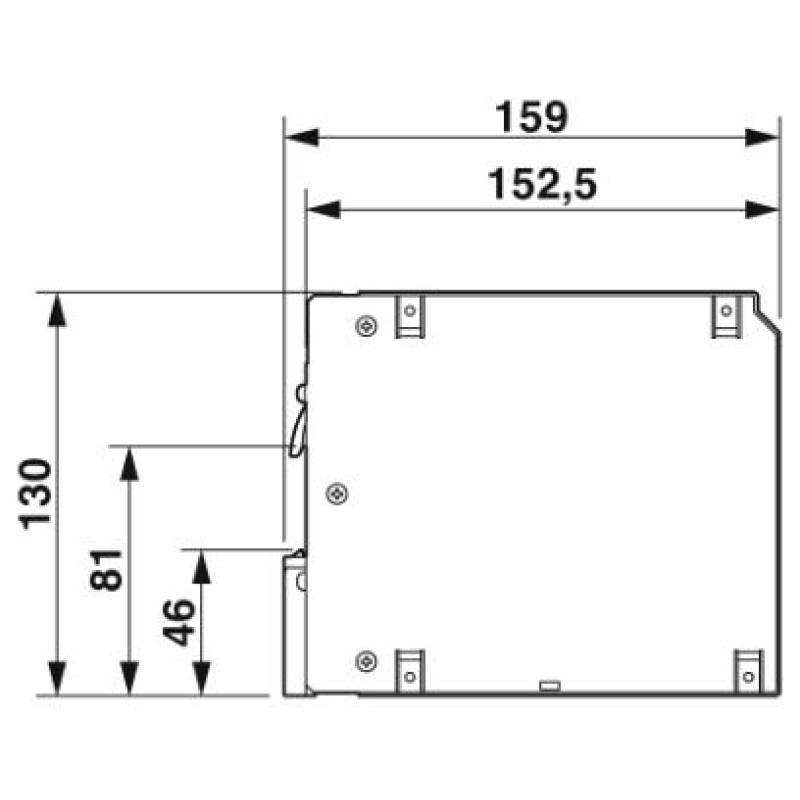

Висота130 мм
Глибина152,5 мм
Монтажна відстань праворуч/ліворуч0 мм / 0 мм
Монтажна відстань зверху/знизу50 мм / 50 мм

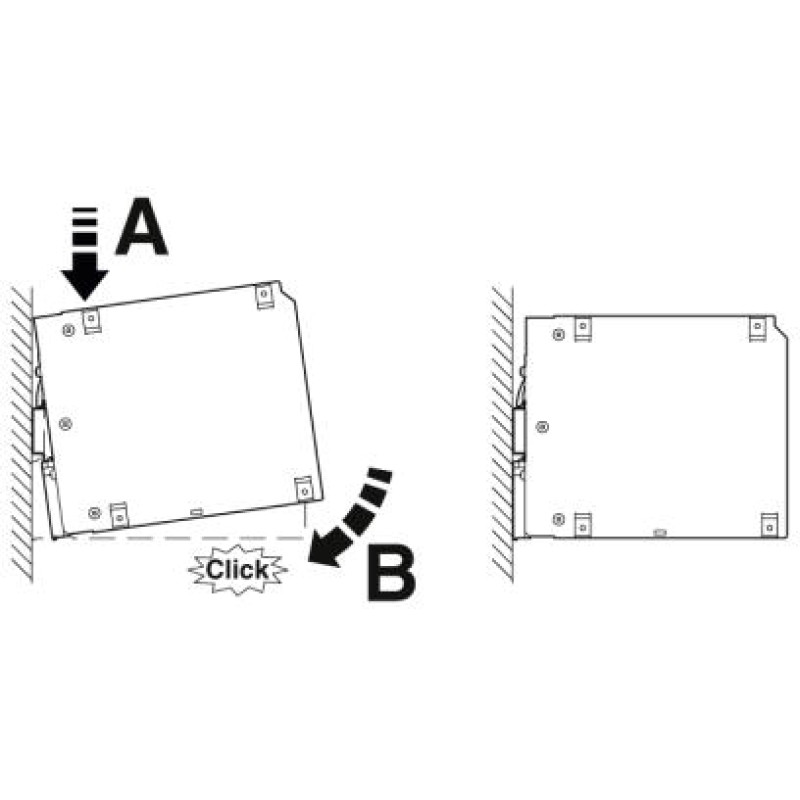

Тип монтажуУстановка на монтажній рейці
Температура навколишнього середовища (при експлуатації)-25 °C ... 70 °C (> 55 °C зміна хар-к: 2,5 %/K)
Температура навколишнього середовища (зберігання/транспорт)-40 °C ... 85 °C
Кліматичний клас3K3 (відповідно EN 60721)
Макс. допустима відн. вологість повітря (при експлуатації)≤ 95 % (При 25 °C, без випадання конденсату)
Ударостійкість18 мс, 30г на кожну вісь (відповідно до МЕК 60068-2-27)
Стандарт - електробезпекаEN 60950-1
Стандарт - безпечні малі напругиEN 60950-1 (SELV)
Допуск - Відповідає вимогам напівпровідникової промисловості щодо захисту від провалів мережевого живлення SEMI F47 - 0706 (200 V AC)
CSA CSA-C22.2 № 107.1-01
Сертифікація ULUL/C-UL, зареєстрована UL 508
Рівень ефективності згідно з ISO 13849без
Директива з низької напругиВідповідність Директиві з низької напруги 2014/35/ЄС
Електромагнітна сумісністьВідповідність директиві EMV 2014/30/EU
Вимоги щодо ЕМС до ступеня емісії перешкодEN 61000-6-3
Вимоги щодо ЕМС до перешкодозахищеностіEN 61000-6-1
ЗавадостійкістьEN 61000-6-2:2005
Стандарти / нормативні документиEN 61000-6-3
Розряд між контактами8 кВ (Рівень контролю 4)
Повітряний розряд8 кВ (Рівень контролю 3)
ПриміткиКритерій A
Діапазон частот0,15 МГц ... 80 МГц
Напруженість перевірочного поля10 В/м
Сигнал2 кВ (Рівень контролю 3 - асиметричний)
Напруга10 В (Рівень контролю 3)
Напруга радіоперешкод згід. EN 55011EN 55011 (EN 55022) клас B, використання у промислових та житлових приміщеннях
Випромінювання радіоперешкод согл. EN 55011EN 55011 (EN 55022) клас B, використання у промислових та житлових приміщеннях
Критерій АНормальні робочі параметри зі значеннями в заданих межах.
Критерій BТимчасове погіршення робочих параметрів, яке усувається самим пристроєм.

Переваги:

✔️Можливість використання в будь-якій країні світу завдяки широкому діапазону вхідної напруги та відповідності міжнародним стандартам

✔️Швидка установка завдяки монтажу на DIN-рейках

✔️Висока експлуатаційна готовність завдяки конвекційній системі охолодження без вентиляторів

Загальні характеристики
Струм / джерела світла 3x 0.6 A (400 В AC)
Тип напруги живлення Перем. струм
CSA CSA-C22.2 № 107.1-01
MTBF (IEC 61709, SN 29500) > 700000 ч
Індикатор стану, головка Світлодіодний індикатор "DC OK" зеленого кольору
Індикація робочої напруги LED зел.
Інтеграл імпульсу струму при включенні (I2t) 0.2 A2c
Активне обмеження струму прибл. 15 А
Вибір відповідного запобіжника для захисту на вході 6 A ... 16 A
Види подачі сигналу СІД
Вимоги щодо ЕМС до перешкодозахищеності EN 61000-6-1
Вимоги щодо ЕМС до ступеня емісії перешкод EN 61000-6-3
Випромінювання радіоперешкод согл. EN 55011 EN 55011 (EN 55022) клас B, використання у промислових та житлових приміщеннях
Вихідна характеристика U/I
Вказівка щодо індикації стану UOUT >21.5 В: світлодіод горить
Діаметр штиря M2.5
Діапазон вхідної напруги 3x 320 В AC ... 575 В AC
Діапазон вхідної напруги AC 3x 320 В AC ... 575 В AC
Діапазон налаштування вихідної напруги (USet) 22.5 В DC ... 29.5 В DC (> 24 В DC, обмеження постійної потужності)
Діапазон номінальної напруги на вході 2x / 3x 400 В AC ... 500 В AC
Діапазон частот AC 45 Гц ... 65 Гц, 0.15 МГц ... 80 МГц
Директива з низької напруги Відповідність Директиві з низької напруги 2014/35/ЄС
Довжина зняття ізоляції 9 мм
Допуск - Відповідає вимогам напівпровідникової промисловості щод SEMI F47 - 0706 (200 V AC)
Допустимий вхідний запобіжник B6 B10 B16
Завадостійкість EN 61000-6-2:2005
Залишкова пульсація (ТАК)
Захисна схема Захист від перенапруг при перехідних процесах; Варистор
Захищений від короткого замикання так
Зміна хар-к 55 ° C ... 70 ° C (2.5% / K)
ККД 88.5% (при 400 В AC та номінальних значеннях)
Кліматичний клас 3K3 (відповідно EN 60721)
Коефіцієнт потужності (cos phi) 0.59
Комутаційні піки, номінальне навантаження (ТАК)
Критерій B Тимчасове погіршення робочих параметрів, яке усувається самим пристроєм.
Критерій А Нормальні робочі параметри зі значеннями в заданих межах.
Мін. момент затяжки 0.4 Нм
Макс. допустима відн. вологість повітря (при експлуатації) ≤ 95 % (При 25 °C, без випадання конденсату)
Можливість паралельного підключення так, резервування та підвищення потужності
Можливість послідовного підключення так
Момент затяжки, макс. 0.5 Нм
Монтажна відстань зверху/знизу 50 мм / 50 мм
Монтажна відстань праворуч/ліворуч 0 мм / 0 мм
Навантаження, ємнісне, максимальне необмежено
Напруга радіоперешкод згід. EN 55011 EN 55011 (EN 55022) клас B, використання у промислових та житлових приміщеннях
Напруги ізоляції на вході/виході 3 кВ AC (Типове вик.)
Напруги ізоляції, вихід/PE 500 В DC
Напруженість перевірочного поля 10 В/м
Номінальна споживана потужність 284.4 ВА
Номінальний струм на виході (IN) 10 A (UOUT = 24 В DC)
Переріз гнучкого провідника макс. 2.5 мм²
Переріз жорсткого провідника макс. 2.5 мм²
Переріз жорсткого провідника хв. 0.2 мм²
Повітряний розряд 8 кВ (Рівень контролю 3)
Посіб проводу AWG макс. 12
Посіб проводу AWG хв. 16
Примітки Критерій A
Рівень ефективності згідно з ISO 13849 без
Речення гнучкого провідника хв. 0.2 мм²
Розряд між контактами 8 кВ (Рівень контролю 4)
Розсіювана потужність, без навантаження, макс. 7.5 Вт
Розсіювана потужність, номінальне навантаження, макс. 34 Вт
Сертифікація UL UL/C-UL, зареєстрована UL 508
Стійкість до зворотного зв'язку 35 В DC
Стандарт - безпечні малі напруги EN 60950-1 (SELV)
Стандарт - електробезпека EN 60950-1
Стандарти / нормативні документи EN 61000-6-3
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -25 °C ... 70 °C (> 55 °C зміна хар-к: 2.5 %/K)
Час наростання вих (10% ... 90%))
Вихідна потужність 240 Вт
Вхідні дані 2 кВ (Рівень контролю 3 - симетричний)
Ударостійкість при -20 ° C 18 мс, 30г на кожну вісь (відповідно до МЕК 60068-2-27)
Висота 130 мм
Виходи 1 кВ (Рівень контролю 2 - симетричний)
Глибина, мм 152.5 мм
Електромагнітна сумісність Відповідність директиві EMV 2014/30/EU
Кількість фаз 3.00
Категорія перенапруги III
Напруга мережі управління 10 В (Рівень контролю 3)
Номінальна напруга 24 В DC ±1 %
Сигнал 2 кВ (Рівень контролю 3 - асиметричний)
Ступінь забруднення 2
Ступінь захисту IP20
Тип монтажу Установка на монтажній рейці
Тип підключення Гвинтові затискачі
Час автономної роботи, г > 20 мс (3x 400 В AC)
Ширина, мм 60 мм

Доставка


Інтернет-магазин ABR-store надає послугу адресної доставки до входу в будівлю по Києву і всій території України.


Доставка замовлень по Києву


Доставка по Києву можлива при сумі замовлення від 500 грн і відбувається кур`єрською компанією «Нова Пошта» до відділення або кур`єром Нової Пошти на вашу адресу, попередньо давши згоду на оплату доставки згідно з тарифами компанії перевізника. При відмові від замовлення без аргументованих причин, в момент отримання замовлення за адресою, одержувач зобов`язаний оплатити послугу доставки в розмірі 80 грн.


Доставка по Києву здійснюється кур`єром БЕЗКОШТОВНО при сумі замовлення понад 3000 грн. Якщо сума замовлення менше 3000 грн., То плата за доставку становить 80 грн. Доставка здійснюється в день замовлення або на наступний (з 10:00 до 18:00). Час доставки попередньо узгоджується з замовником.


В суботу доставка неможлива, але, після узгодження з менеджером, можливий самовивіз з нашого офісу з 9:00 до 17:00, за умови, що замовлення було зроблено в п`ятницю не пізніше 16:00 і товар є у нас в наявності.


У неділю в магазині вихідний день - замовлення приймаються і обробляються в понеділок. При відсутності на складі обраного найменування або необхідного обсягу, співробітники компанії обов`язково повідомлять Вам про це і запропонують можливу заміну.


Якщо товар знаходиться в статусі "На замовлення" - доставка відбувається протягом 1-5 будніх днів.


Час доставки попередньо узгоджується з замовником через мобільний зв`язок.


Оплата замовлення при доставці кур`єром по Києву здійснюється готівкою кур`єру при отриманні продукції.


Самовивіз


Самовивезення доступнe тільки після узгодження замовлення з нашим менеджером.


Доставка замовлень в регіони України


Доставляємо замовлення протягом 2-5 робочих днів.


При сумі замовлення понад 3000 грн доставка за наш рахунок (за умови 100% передоплати).


При сумі замовлення менше 3000 грн доставка за рахунок клієнта.


Доставка післяплатою (комісія Нової Пошти (2% + 25 грн) за повернення платежу сплачує покупець.


Здійснюємо доставку великих вантажів за схемою Склад-Склад, Склад-Двері.


Відправка замовлень за допомогою компанії «Нова Пошта» мають регулярний, плановий характер і здійснюється щодня. Оплата за доставку можлива безпосередньо у відділенні «Нової Пошти» у вашому населеному пункті, при отриманні замовлення.


Доставка перевізниками «Делівері», «Автолюкс», «Нічний Експрес», «САТ» і «Ін-тайм» пропонується як альтернативна доставка і можлива після домовленості з менеджером.


Якщо з будь-яких причин ви хочете отримати товар альтернативним перевізниками або іншим способом доставки, поставте до відома про це менеджера.


Доставка альтернативними вантажоперевізниками також є плановою, але не щоденною. Всі деталі з приводу доставки обраним перевізником необхідно узгодити з менеджером магазину.


Доставка електротоварів в регіони України (Полтава, Запоріжжя, Ужгород, Львів, Рівне, Хмельницький, Житомир, Дніпро, Кривий Ріг, Харків, Херсон, Миколаїв, Чернігів, Черкаси, Чернівці, Вінниця, Суми, Кропивницький, Одеса, Тернопіль, Івано-Франківськ та інші) здійснюється за вказаною Вами адресою на умовах передоплати замовлення банківським переказом на підставі рахунок-фактури або на банківську карту Приват. Після отримання оплати ми відправляємо Вам замовлений товар.


Доставка займає 1-5 робочих днів, але, як правило, наші клієнти отримують своє замовлення вже на наступний робочий день після відправки.


Оплата


Готівкою (при доставці по Києву або самовивозом)

Оплата готівкою при кур`єрській доставці (безпосередньо кур`єру під час отримання замовлення) або в демо-залі офісу  при отриманні замовлення, оформленого як "самовивіз".

Зверніть увагу: адресна кур`єрська доставка здійснюється тільки по Києву, в інших випадках потрібне узгодження з менеджером.


Безготівковий розрахунок

Оплата за безготівковим розрахунком можлива як для приватних осіб так і для підприємств платників ПДВ (юридичних осіб).

Для фізосіб пропонується оплата на банківську карту ФОПа (на вибір платіжні картки ПриватБанку або ProCreditBank) або ж оплата за банківськими реквізитами на розрахунковий рахунок ФОПа 2 групи.

Для юридичних осіб та підприємств із загальною системою оподаткування безготівкова оплата здійснюється шляхом оформлення рахунку-фактури (invoice).

Відправка інвойсу для оплати юридичним особам здійснюється через зручні для Вас канали: Email, SMS, Viber і ін.

Зверніть увагу, можливо, що загальна вартість замовлення за безготівковим розрахунком зросте на вартість ваги і упаковки посилки - це буде відображено в надісланому рахунку до оплати.

Всі замовлення оформлені таким способом оплати відправляються після надходження грошей на наш розрахунковий рахунок.


Накладений платіж (при відправці замовлень по Україні)

При оформленні замовлення з відправкою посилки післяплатою ви оплачуєте своє замовлення безпосередньо в момент його отримання в відділенні компанії забезпечує доставку.

В цьому випадку вам додатково необхідно оплатити вартість послуги «накладений платіж» за тарифом компанії перевізника, в залежності від обраного перевізника комісія складає до 2% від суми замовлення + 20 грн за відправку платежу відправнику.


Оплата ONLINE кредитною карткою

Оплатити своє замовлення ОНЛАЙН ви можете будь-якою платіжною картою де підключена послуга інтернет-покупок. До оплати приймаються кредитні карти Visa Electron, Visa і Mastercard, Maestro через Приват24, Liqpay.

Після підтвердження замовлення Вам на електронну адресу або за допомогою SMS прийде рахунок з докладними інструкціями з оплати і посиланням на сторінку платіжної системи, де Ви зможете оплатити замовлення.

Авторизація платіжної картки здійснюється на стороні безпечного процесингового центру "ПриватБанк" через платіжний шлюз.

Передача даних здійснюється по захищеному каналу із застосуванням сучасних методів шифрування, при цьому виключається будь-яка можливість перехоплення конфіденційної інформації.


Оперативну інформацію про надходження грошових коштів і статус виконання замовлення Ви зможете отримати у наших менеджерів.

Наші менеджери проконсультують Вас з усіх питань, пов`язаних з оформленням замовлення, оплатою і доставкою, а також з технічних моментів, пов`язаних з товаром що вас цікавить, наприклад,  що краще  для теплої підлоги кабельабо мат, або порадять в підборі автоматичних вимикачів, розеток тощо.

Leave a review

Увага: HTML розмітка не підтримується. Використовуйте звичайний текст.


Найкращі ціни, склад, умови.

Знижки на розетки, вимикачі, автоматичні вимикачі, дифреле, кабельно-провідникову продукцію, ПЗВ, УПП тощо.

 ⚡️ Великі знижки в залежності від суми покупки.

Запитуйте Вашу персональну знижку у наших менеджерів.

Якщо Ви не змогли знайти на сайті нашого інтернет магазину потрібного вам товару зверніться до наших менеджерів за контактними телефонами або на E-mail, швидше за все ми просто не встигли створити картку товару, наш представник проконсультує по наявності, вартості та терміну доставки.
