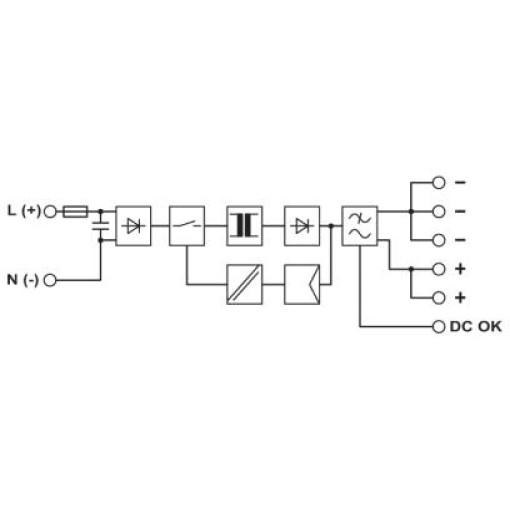

Джерела живлення - MINI-PS-100-240AC/24DC / C2LPS 2866336

Наявність: Передзамовлення 0
Код товару: 62943
Артикул: 2866336
Виробник: Phoenix Contact

12 070.41
Знайшли дешевше?

Загальні характеристики

Колір - зелений
Монтажне положення - горизонтальна DIN-рейка NS 35, EN 60715
Тип напруги живлення - AC/DC
Всі характеристики


У нових установках використовуйте наступні артикули: 2904599 або 2909577істочнік харчування MINI POWER з регулюванням в первинному ланцюзі, для установки на монтажну рейку, вхід: 1-фазний, вихід: 24 В DC / 100 Вт

Діапазон номінальних напруг на вході100 В AC ... 240 В AC
Діапазон вхідних напруг85 В AC ... 264 В AC
Діапазон вхідних напруг AC85 В AC ... 264 В AC
Діапазон вхідних напруг постійного струму90 В DC ... 350 В DC
Тип напруги живленняAC/DC
Інтеграл імпульсу струму при включенні (I2t)2,1 A2c
Діапазон частот AC45 Гц ... 65 Гц
Час автономної роботи> 20 мс (120 В AC)
Споживаний струм1,3 A (120 В AC)
Номінальна споживана потужність194 ВА
Вхідний запобіжник3,15 A (інертного типу, внутрішній)
Допустимий вхідний запобіжникB6 B10 B16
Вибір відповідного запобіжника для захисту на вході6 A ... 16 A (Характеристика B, C, D, K)
ККД> 88% (при 230 В AC і номінальних значеннях)
Вихідна характеристикаU/I
Номінальна напруга24 В DC ±1 %
Діапазон налаштування вихідної напруги (USet)22,5 В DC ... 26 В DC (>24 В DC, обмеження по постійній потужності)
Номінальний струм на виході (IN)3,8 A (-25 °C ... 60 °C)
Зміна хар-к60 °C ... 70 °C (2,5 % / K)
Залишкова пульсація(Так) (20 МГц)
Вихідна потужність100 Вт
Комутаційні піки, робота без навантаження(Так) (20 МГц)
Розсіювана потужність, без навантаження, Макс.2,5 Вт
Розсіювана потужність, Номінальне навантаження, Макс.12 Вт
Можливість паралельного підключеннятак, резервування та підвищення потужності
Можливість послідовного підключенняТак
Опис виходівUвих > 21,5 B: максимальний сигнал
Максимальна напруга перемикання≤ 24 В
Вихідна напруга+ 24 В (Сигнал)
Струм тривалого навантаження≤ 20 мА
Тип підключеннявставні гвинтові клеми
Перетин жорсткого провідника хв.0,2 мм2
Перетин жорсткого провідника макс.2,5 мм2
Перетин гнучкого провідника хв.0,2 мм2
Перетин гнучкого провідника макс.2,5 мм2
Перетин дроту AWG хв.24
Переріз дроту AWG макс.12
Довжина зняття ізоляції7 мм
Різьблення гвинтівM3
Хв. момент затяжки0,5 Нм
Момент затягування, макс.0,6 Нм
Види подачі сигналуСІД
Індикація робочої напругиLED зел.
Індикатор стану
Вказівка по індикації стануUOUT >21,5 В: світлодіод горить
Кількість фаз1,00
Напруги ізоляції на вході / виході3 кВ (типове Ісп.)
MTBF (IEC 61709, SN 29500)> 815000 год (40 °C)
Ступінь захистуIP20
Категорія перенапругиIII
Ширина67,5 мм
Висота99 мм
Глибина107 мм
Монтажна відстань праворуч / ліворуч0 мм / 0 мм
Монтажна відстань зверху / знизу50 мм / 50 мм
Тип монтажуУстановка на монтажній рейці
Вказівки по монтажуприєднується: горизонтально 0 мм, вертикально 50 мм
Монтажне положеннягоризонтальна DIN-рейка NS 35, EN 60715
Колірзелений
Виконання корпусуПоліамід РА зеленого кольору
Температура навколишнього середовища (при експлуатації)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
Макс. допустима отн. вологість повітря (при експлуатації)≤ 95 % (при 25 °C, без випадання конденсату)
Застосування в залізничній галузіEN 50121-4
Стандарт-оснащення силового обладнання електронними засобамиEN 50178/VDE 0160 (PELV)
Стандарт-вимоги до мереж живлення (обмеження гармонійних спотворень)EN 61000-3-2
Стандарт-електробезпекаEN 60950-1/VDE 0805 (SELV)
Стандарт-безпечні Малі напругиEN 60950-1 (SELV)
Стандарт-безпечна ізоляціяDIN VDE 0100-410
Сертифікація ULUL / C-UL, зареєстрований UL 508
Директива по низькій напрузіВідповідність Директиві з низької напруги 2014/35 / ЄС
Електромагнітна сумісністьВідповідність директиві EMV 2014/30 / EU
Вимоги по ЕМС до ступеня емісії перешкодEN 61000-6-3
Вимоги по ЕМС до перешкодозахищеностіEN 61000-6-1
Випромінювання перешкодEN 55011 (EN 55022)
ЗавадостійкістьEN 61000-6-2:2005

Переваги:

✔ Зручне підключення за допомогою кодованих штекерних роз'ємів COMBICON

✔ Віддалений контроль вихідної напруги через вихідний перемикає контакт

Загальні характеристики
Колір зелений
Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715
Тип напруги живлення AC/DC
MTBF (IEC 61709, SN 29500) > 815000 год (40 °C)
Індикатор стану, головка
Індикація робочої напруги LED зел.
Інтеграл імпульсу струму при включенні (I2t) 2.1 A2c
Вибір відповідного запобіжника для захисту на вході 6 A ... 16 A (Характеристика B, C, D, K)
Види подачі сигналу СІД
Виконання корпусу Поліамід РА зеленого кольору
Вимоги щодо ЕМС до перешкодозахищеності EN61000-6-1
Вимоги щодо ЕМС до ступеня емісії перешкод EN61000-6-3
Випромінювання перешкод EN 55011 (EN 55022)
Вихідна характеристика U/I
Вказівка щодо індикації стану UOUT >21.5 В: світлодіод горить
Вказівки з монтажу приєднується: горизонтально 0 мм, вертикально 50 мм
Вхідний запобіжник 3.15 A (інертного типу, внутрішній)
Діаметр штиря M3
Діапазон вхідної напруги AC 85 В AC ... 264 В AC
Діапазон вхідної напруги постійного струму 90 В DC ... 350 В DC
Діапазон вхідної напруги щодо UN 85 В AC ... 264 В AC
Діапазон налаштування вихідної напруги (USet) 22.5 В DC ... 26 В DC (>24 В DC, обмеження по постійній потужності)
Діапазон номінальної напруги на вході 100 В AC ... 240 В AC
Діапазон частот AC 45 Гц ... 65 Гц
Директива з низької напруги Відповідність Директиві з низької напруги 2014/35 / ЄС
Довжина зняття ізоляції 7 мм
Допустимий вхідний запобіжник B6 B10 B16
Залишкова пульсація (Так) (20 МГц)
Застосування в залізничній галузі EN50121-4
Зміна хар-к 60 °C ... 70 °C (2.5%/K)
ККД > 88% (при 230 В AC і номінальних значеннях)
Комутаційні піки, робота без навантаження (Так) (20 МГц)
Мін. момент затяжки 0.5 Нм
Макс. допустима відн. вологість повітря (при експлуатації) ≤ 95 % (при 25 °C, без випадання конденсату)
Максимальна напруга перемикання ≤ 24 В
Можливість паралельного підключення так, резервування та підвищення потужності
Можливість послідовного підключення Так
Момент затяжки, макс. 0.6 Нм
Монтажна відстань зверху/знизу (активн.) 50 мм / 50 мм
Монтажна відстань праворуч/ліворуч 0 мм / 0 мм
Напруги ізоляції на вході/виході 3 кВ (типове Ісп.)
Номінальна споживана потужність 194 ВА
Номінальний струм на виході (IN) 3.8 A (-25°C...60°C)
Опис виходів Uвих > 21.5 B: максимальний сигнал
Переріз гнучкого провідника макс. 2.5 мм2
Переріз жорсткого провідника макс. 2.5 мм2
Переріз жорсткого провідника хв. 0.2 мм2
Перешкода стійкість до електростатичних розрядів EN 61000-6-2:2005
Посіб проводу AWG макс. 12
Посіб проводу AWG хв. 24
Речення гнучкого провідника хв. 0.2 мм2
Розсіювана потужність, без навантаження, макс. 2.5 Вт
Розсіювана потужність, номінальне навантаження, макс. 12 Вт
Сертифікація UL UL / C-UL, зареєстрований UL 508
Споживаний струм, макс. 1.3 A (120 В AC)
Стандарт - безпечні малі напруги EN60950-1 (SELV)
Стандарт - безпечна ізоляція DINVDE0100-410
Стандарт - вимоги до мереж живлення (обмеження гармонічних спотв EN61000-3-2
Стандарт - електробезпека EN60950-1/VDE0805 (SELV)
Стандарт - оснащення силового обладнання електронними засобами EN50178/VDE0160 (PELV)
Струм тривалого навантаження ≤ 20 мА
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K)
Вихідна напруга + 24 В (Сигнал)
Вихідна потужність 100 Вт
Висота 99 мм
Глибина, мм 107 мм
Електромагнітна сумісність Відповідність директиві EMV 2014/30 / EU
Кількість фаз 1.00
Категорія перенапруги III
Номінальна напруга 24 В DC ±1%
Ступінь захисту IP20
Тип монтажу Установка на монтажній рейці
Тип підключення вставні гвинтові клеми
Час автономної роботи, г > 20 мс (120 В AC)
Ширина, мм 67.5 мм
