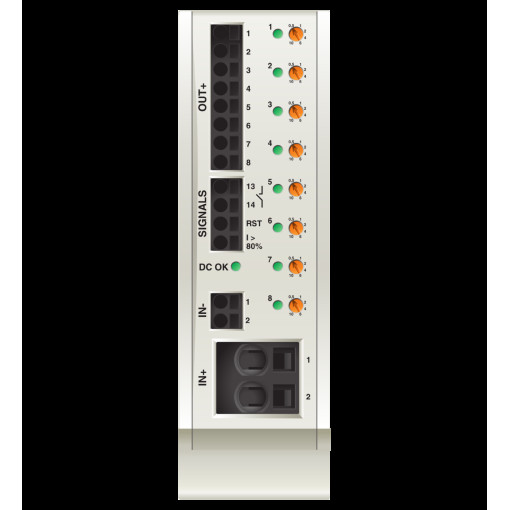

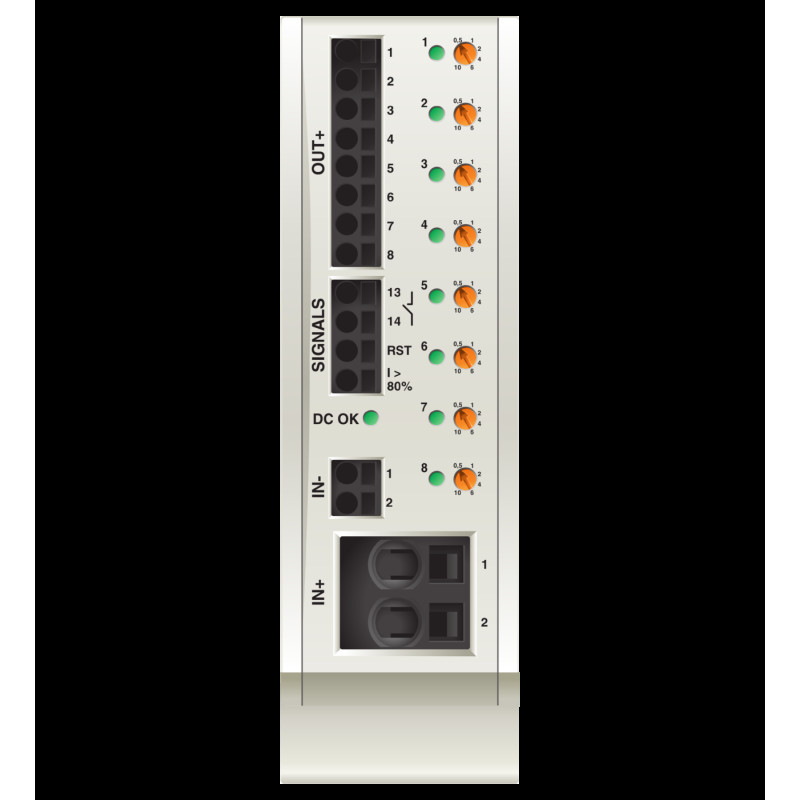

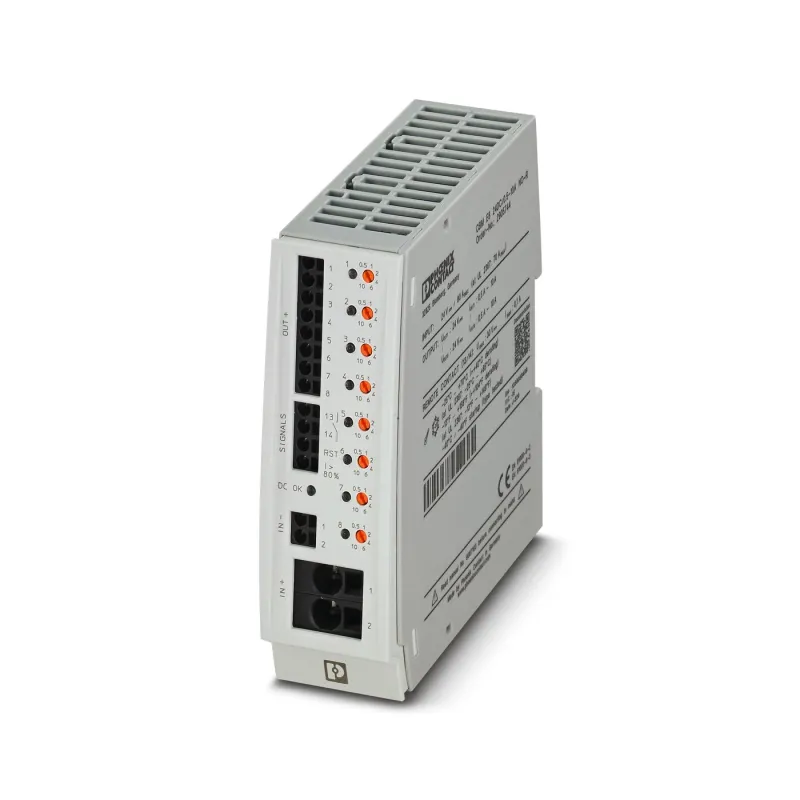

Електронні автоматичні вимикачі - CBM E8 24DC / 0.5-10A NO-R 2905744

Наявність: Передзамовлення 0
Код товару: 63734
Артикул: 2905744
Виробник: Phoenix Contact

18 136.53
Знайшли дешевше?

Загальні характеристики

Колір - світло-сірий RAL 7035
EMC-версія - A
Робочий струм при 30 ° C / розрахункове значення - 1 мА DC ... 100 мА DC
Всі характеристики


Багатоканальний електронний Автоматичний вимикач з активним обмеженням струму для захисту восьми споживачів мережі 24 В пост. струму в разі перевантаження або короткого замикання. З функцією підтримки номінального струму і електронною фіксацією налаштованих номінальних струмів. Для установки на несучих DIN-рейках.

КонструкціяМодуль для установки на монтажну рейку, нероз'ємний
Полюс1
Кількість каналів8
Ступінь захистуIP20
Ступінь забруднення2
Тип монтажуМонтажна рейка: 35 мм
Колірсвітло-сірий RAL 7035
МатеріалПолікарбонат (Корпус)
Клас займистості згідно UL 94V-0
Тип підключенняЗатискачі Push-in
Довжина зняття ізоляції10 мм
Перетин жорсткого дроту0,2 мм2 ... 2,5 мм2
Перетин провідника AWG24 ... 12
Перетин гнучкого провідника з кабельним наконечником і ізолюючим хомутом0,25 мм2 ... 1,5 мм2
Перетин гнучкого провідника з кабельним наконечником, без пластмасової втулки0,25 мм2 ... 2,5 мм2

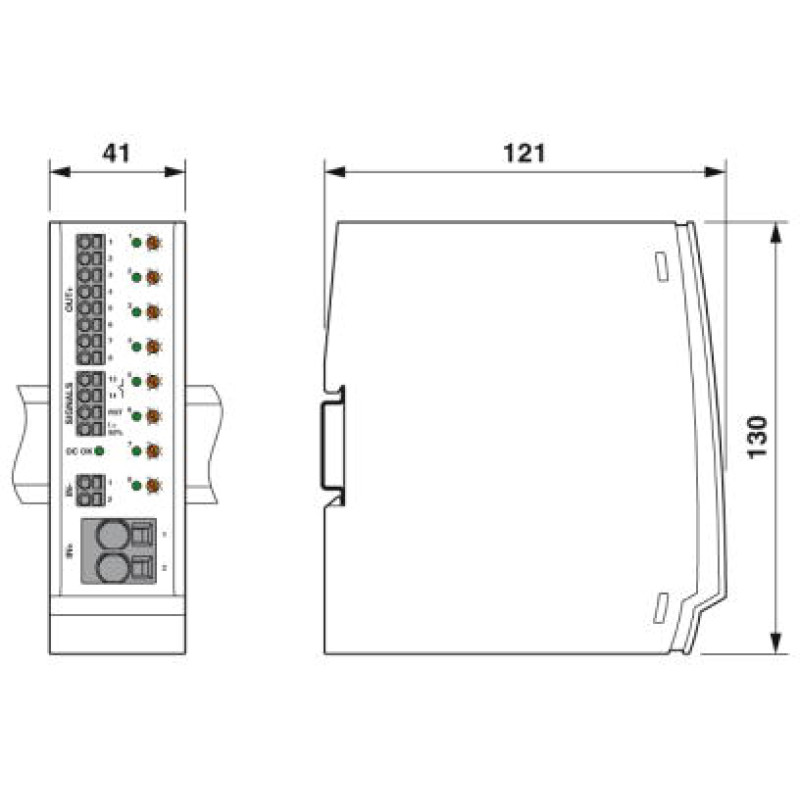

Ширина41 мм
Висота≤ 6000 м (amsl (вище рівня моря))
Глибина121 мм (вкл. монтажна рейка 7,5 мм)
Світлодіод DC OK вимкненийвикл. (Відсутня напруга живлення)
Світлодіод DC OK жовтийгорить (активована захист від зниженої напруги, напруга ≤ 17,8 В, активні канали відключені і горять червоні світлодіоди каналу)
Світлодіод DC OK зеленийгорить (Робоча напруга в номінальному режимі 18 ... 30 В)
Світлодіод DC OK червонийгорить (активовано відключення при підвищеній напрузі, напруга ≥ 30,5 В, канали відключені і горять червоні світлодіоди каналу)
Світлодіод каналу вимкненийвикл. (Канал відключений)
Світлодіод каналу жовтийгорить (канал включений, навантаження каналу > 80 %)
Світлодіод каналу жовто-зеленийблимає (канал включений, активований помічник Налаштування номінального струму)
Світлодіод каналу зеленийгорить (канал включений)
Світлодіод каналу червонийгорить (Канал вимкнений, активована захист від зниженого або підвищеної напруги)
Світлодіод каналу Червоно-жовтийблимає (канал включений, режим перевантаження, навантаження ОК. 110 ... 130 %, відключення через 30 с)
Світлодіод каналу червоно-зеленийблимає (Канал вимкнений, активований режим програмування, настройка струму після спрацьовування захисту від перевантаження або короткого замикання)
МаркуванняDNV GL
TemperatureD
Humidity
VibrationB
EMCA
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Робоча напруга0 В DC ... 30 В DC
Номінальна напруга24 В DC
Номінальний струм INмакс. 80 A DC (при подвійному вході живлення IN + мінімум 2 x 6 мм2)
Розрахунковий струм IN0,5 / 1 / 2 / 4 / 6 / 10 A DC (налаштування для кожного вихідного каналу)
Робочий струм (попередньо встановлений)0,5 A
Розрахункова імпульсна напруга0,5 кВ
Тип спрацьовуванняE (електрон.)
Стійкість до зворотного зв'язкумакс. 35 В DC
Необхідні номінали запобіжниківНеобхідні тільки при Imax харчування > відключає здатності короткого замикання. Вбудований відмовостійкий елемент.
Комутаційна здатність короткого замикання300 A
Електрична міцністьмакс. 30 В DC (ланцюг навантаження)
активне обмеження струмутип. 2,0 x IN (0,5 - 1 A)
Запобіжникелектрон.
ККД> 99 %
Струм спокою I0тип. 50 мА
Розсіювана потужність1,2 Вт (на холостому ходу)
Час ініціалізації модуля3,3 c
Час очікування після відключення каналу10 c (при перевантаженні / коротке замикання)
Допуск вимірювання Iтип. 40 % (0,5 A ... 1 A)
Погіршення показників від температури40 A DC (при 70 °C (65 °C для UL 2367))
MTBF (IEC 61709, SN 29500)1304293 год (при 25 °C)
Відмовостійкий елемент15 A DC (на вихідний канал)

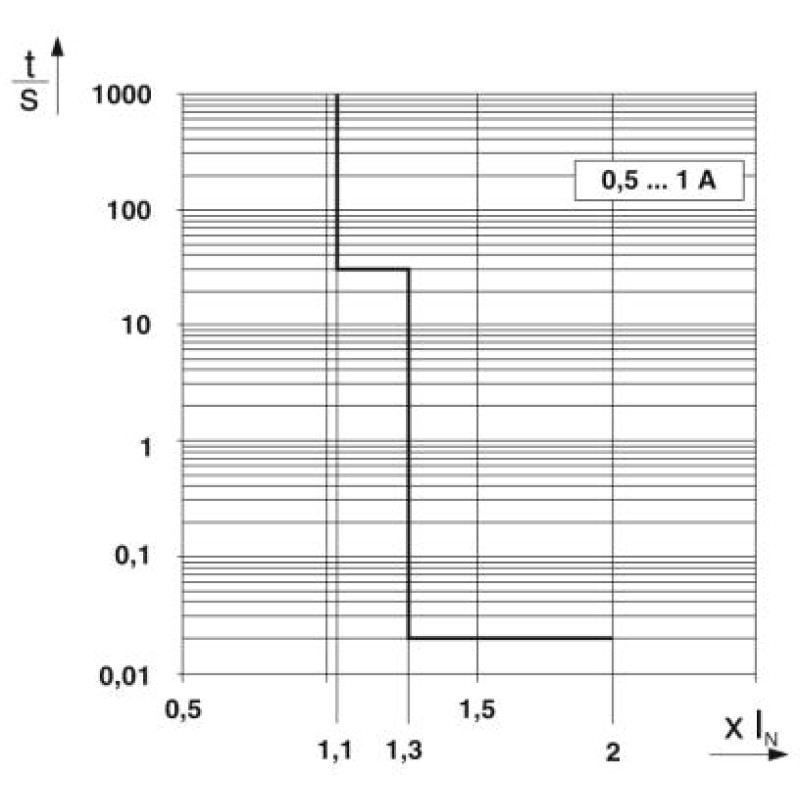

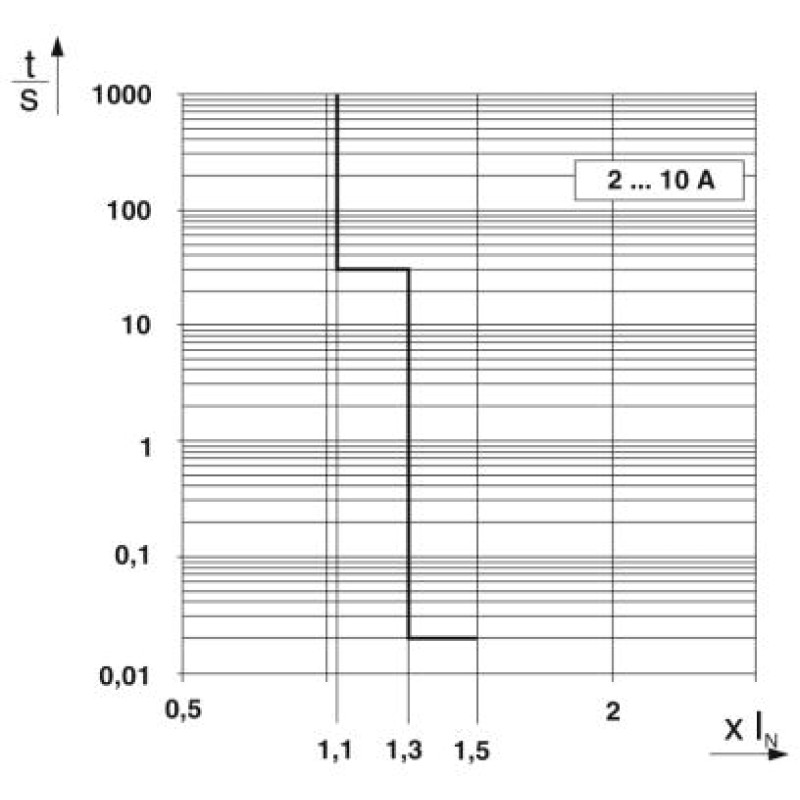

Час на відключення0,02 c (>1,3 x Іном.)
Відключення при зниженій напрузі≤ 17,8 В DC (Активний)
Відключення при перевантаженні≥ 30,5 В DC (Активний)
Макс. Ємнісне навантаження75000 мкФ
Діапазон вхідних напруг7 В DC ... 30 В DC (скидання з обнуленням прапора)
Споживаний струмтип. 0,4 мА (при 24 В DC)
Довжина імпульсу≥ 50 мс (Сигнал H-рівня)
Вихідна напруга24 В DC
Вихідний струммакс. 20 мА (при i > 80% на хв. одному каналі)
Найменування, підключенняЛанцюг віддаленого оповіщення
Функція перемиканняЗамикач
Робочий струм1 мА DC ... 100 мА DC
Стандарти / нормативні документиEN 60068-2-78
Температура навколишнього середовища (при експлуатації)-25 °C ... 70 °C (Запуск при -40 °C згідно з результатами типових випробувань)
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 80 °C
Визначення вологості240 год, 95% ОВ, 40 °C
Удари (при експлуатації)30г (МЕК 60068-2-27, тест Ea)
Вібрація (при експлуатації)5 Гц ... 24,9 Гц (амплітуда ±1,6 мм; згідно МЕК 60068-2-6, Test Fc)

Переваги:

✔ Простота конфігурації завдяки асистенту номінального струму

✔ Активне обмеження струму для оптимального використання попередньо підключеного джерела живлення

✔ Ступінчаста настройка кожного каналу: від 0,5 А до 10 А

✔ Простий контроль установки завдяки завчасній сигналізації і прямому відведенню інформації з виробу

✔ Підвищення готовності обладнання за допомогою інтелектуального розпізнавання заниженої або завищеної напруги

Загальні характеристики
Колір світло-сірий RAL 7035
EMC-версія A
Робочий струм при 30 ° C / розрахункове значення 1 мА DC ... 100 мА DC
Функція перемикання Замикач
MTBF (IEC 61709, SN 29500) 1304293 год (при 25 °C)
Temperature D
Vibration B
Активне обмеження струму тип. 2.0 x IN (0.5 - 1A)
Вібрація (при експлуатації) 5 Гц ...24.9 Гц (амплітуда ±1.6 мм; згідно МЕК 60068-2-6, Test Fc)
Відключення при зниженій напрузі ≤ 17.8 В DC (Активний)
Відключення при перевантаженні (~1,4 x струм тривалого навантаже ≥ 30.5 В DC (Активний)
Визначення вологості 240 год, 95% ОВ, 40 °C
Вологість
Діапазон вхідної напруги щодо UN 7 В DC ... 30 В DC (скидання з обнуленням прапора)
Довжина імпульсу ≥ 50 мс (Сигнал H-рівня)
Довжина зняття ізоляції 10 мм
Додаток Required protection according to the Rules shall be provided upon installation on board
Допуск вимірювання I тип. 40 % (0.5A ... 1A)
Запобіжник, що застосовується, макс. електрон.
ККД > 99 %
Клас займистості згідно UL 94 (корпусу / клеми) V-0
Комутаційна здатність короткого замикання 300 A
Макс. ємнісне навантаження 75000 мкФ
Найменування, підключення Ланцюг віддаленого оповіщення
Номінальний струм IN макс. 80 A DC (при подвійному вході живлення IN + мінімум 2 x 6 мм2)
Отказостойкий елемент 15 A DC (на вихідний канал)
Переріз гнучкого провідника з кабельним наконечником 0.25 мм2 ... 1.5 мм2
Переріз гнучкого провідника з кабельним наконечником, без пластм 0.25 мм2 ... 2.5 мм2
Переріз провідника AWG 24 ... 12
Перетин жорсткого дроту AWG 0.2 мм2 ... 2.5 мм2
Погіршення показників від температури 40 A DC (при 70 °C (65 °C для UL 2367))
Потрібні номінали запобіжників Необхідні тільки при Imax харчування > відключає здатності короткого замикання. Вбудований відмовостійкий елемент.
Робочий струм (встановлений) 0.5 A
Розрахункова імпульсна напруга спрацьовування Ur imp 0.5 кВ
Розрахунковий струм IN 0.5 / 1 / 2 / 4 / 6 / 10 A DC (налаштування для кожного вихідного каналу)
Світлодіод DC OK вимкнений викл. (Відсутня напруга живлення)
Світлодіод DC OK жовтий горить (активована захист від зниженої напруги, напруга ≤ 17.8 В, активні канали відключені і горять червоні світлодіоди каналу)
Світлодіод DC OK зелений горить (Робоча напруга в номінальному режимі 18 ...30 В)
Світлодіод DC OK червоний горить (активовано відключення при підвищеній напрузі, напруга ≥ 30.5 В, канали відключені і горять червоні світлодіоди каналу)
Світлодіод каналу вимкнено викл. (Канал відключений)
Світлодіод каналу жовтий горить (канал включений, навантаження каналу > 80 %)
Світлодіод каналу жовто-зелений блимає (канал включений, активований помічник Налаштування номінального струму)
Світлодіод каналу зелений горить (канал включений)
Світлодіод каналу червоний горить (Канал вимкнений, активована захист від зниженого або підвищеної напруги)
Світлодіод каналу Червоно-жовтий блимає (канал включений, режим перевантаження, навантаження ОК. 110 ...130 %, відключення через 30 с)
Світлодіод каналу червоно-зелений блимає (Канал вимкнений, активований режим програмування, настройка струму після спрацьовування захисту від перевантаження або короткого замикання)
Споживаний струм, макс. тип. 0.4 мА (при 24 В DC)
Стійкість до зворотного зв'язку макс. 35 В DC
Стандарти/нормативні документи EN60068-2-78
Струм спокою I0 тип. 50 мА
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 80 °C
Температура навколишнього середовища (при експлуатації) -25 °C ... 70 °C (Запуск при -40 °C згідно з результатами типових випробувань)
Тип спрацьовування E (електрон.)
Удари (при експлуатації) 30г (МЕК 60068-2-27, тест Ea)
Час ініціалізації модуля 3.3 c
Час на відключення 0.02 c (>1.3 x Іном.)
Час очікування після вимкнення каналу 10 c (при перевантаженні / коротке замикання)
Вихідна напруга 24 В DC
Дисперсійна потужність (Вт) 1.2 Вт (на холостому ходу)
Полюс 1 (мм²) 1
Висота ≤ 6000 м (amsl (вище рівня моря))
Вихідний струм HD-режим постійного навантаження, А макс. 20 мА (при i > 80% на хв. одному каналі)
Глибина, мм 121 мм (вкл. монтажна рейка 7.5 мм)
Електрична міцність ізоляції макс. 30 В DC (ланцюг навантаження)
Кількість каналів 8
Конструкція Модуль для установки на монтажну рейку, нероз'ємний
Маркування DNV GL
Матеріал Полікарбонат (Корпус)
Номінальна напруга 24 В DC
Робоча напруга 0 В DC ... 30 В DC
Ступінь забруднення 2
Ступінь захисту IP20
Тип монтажу Монтажна рейка: 35 мм
Тип підключення Затискачі Push-in
Ширина, мм 41 мм
