Електронний захисний вимикач - CBMC EG4 24DC/1-8A NO 1065730
Загальні характеристики

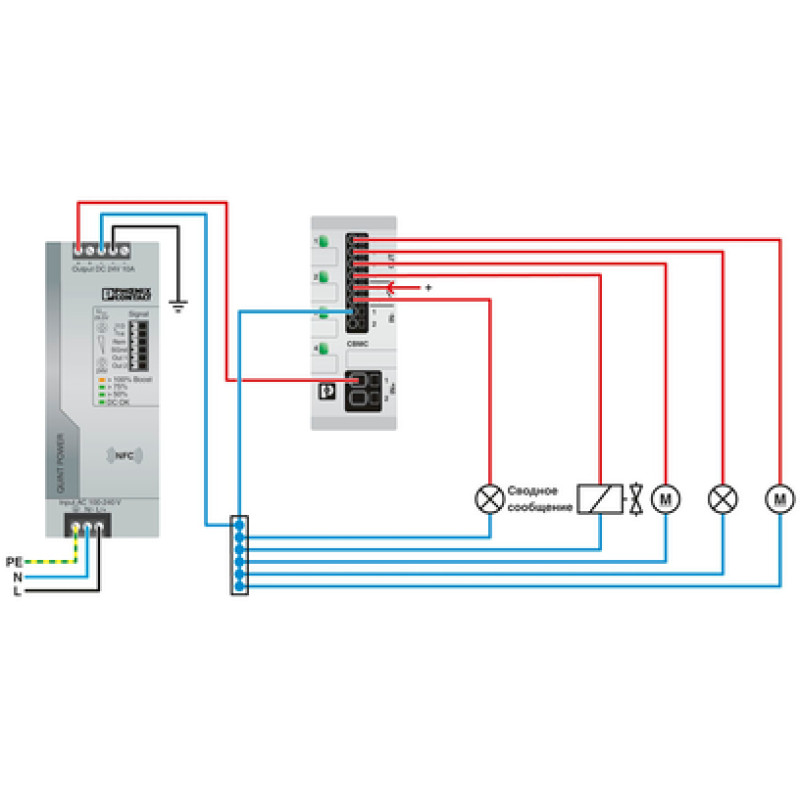

Багатоканальний електронний автоматичний вимикач з гальванічною розв'язкою для захисту чотирьох споживачів мережі 24 В DC при перевантаженні та короткому замиканні. З електронним блокуванням настроєних номінальних струмів. Для встановлення на несучих DIN-рейках.
| Конструкція | Модуль для встановлення на монтажну рейку, нероз'ємний |
| Полюсів | 1 |
| Кількість каналів | 4 |
| Ступінь захисту | IP20 |
| Ступінь забруднення | 2 |
| Робоча напруга | 0 В DC ... 30 В DC |
| Номінальна напруга | 24 В DC |
| Номінальний струм IN | макс. 32 A DC (IN+) |
| Розрахунковий струм IN | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (налаштування для кожного вихідного каналу) |
| Робочий струм (встановлений) | 4 A |
| Розрахункова імпульсна напруга | 0,5 кВ |
| Тип спрацьовування | EG (з електронною гальванічною розв'язкою) |
| Стійкість до зворотного зв'язку | макс. 35 В DC |
| Потрібні номінали запобіжників | Необхідні тільки при Imax живлення > здатності короткого замикання, що вимикає. Вбудований відмовостійкий елемент. |
| Комутаційна здатність короткого замикання | 300 A |
| Електрична міцність | макс. 35 В DC (Ланцюг навантаження) |
| Запобіжник | електрон. |
| KPD | > 99% |
| Струм спокою I0 | тип. 80 мА |
| Розсіювана потужність | тип. 2 Вт (на холостому ходу) |
| Час ініціалізації модуля | 1,6 c |
| Час очікування після вимкнення каналу | 5 c (при перевантаженні / коротке замикання) |
| Допуск вимірювання I | ± 15% |

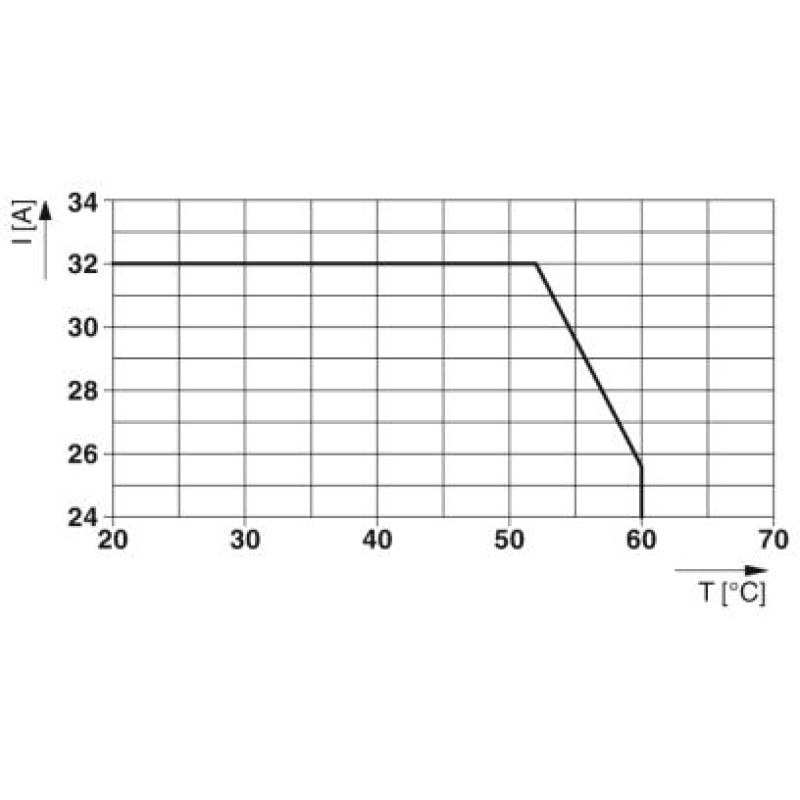

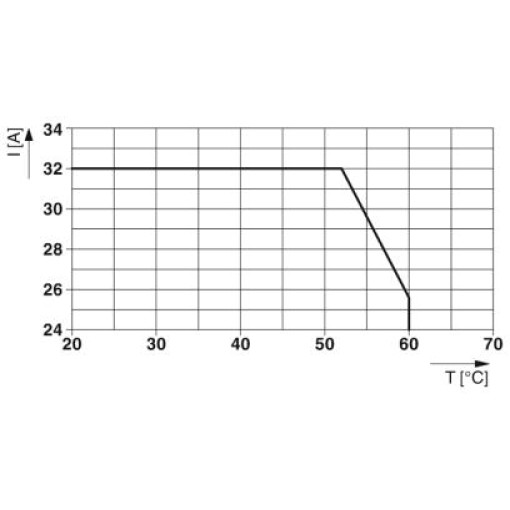

| Погіршення показників від температури | DC 25 A (при 60 °C) |
| Отказостойкий елемент | 15 A DC (на вихідний канал) |

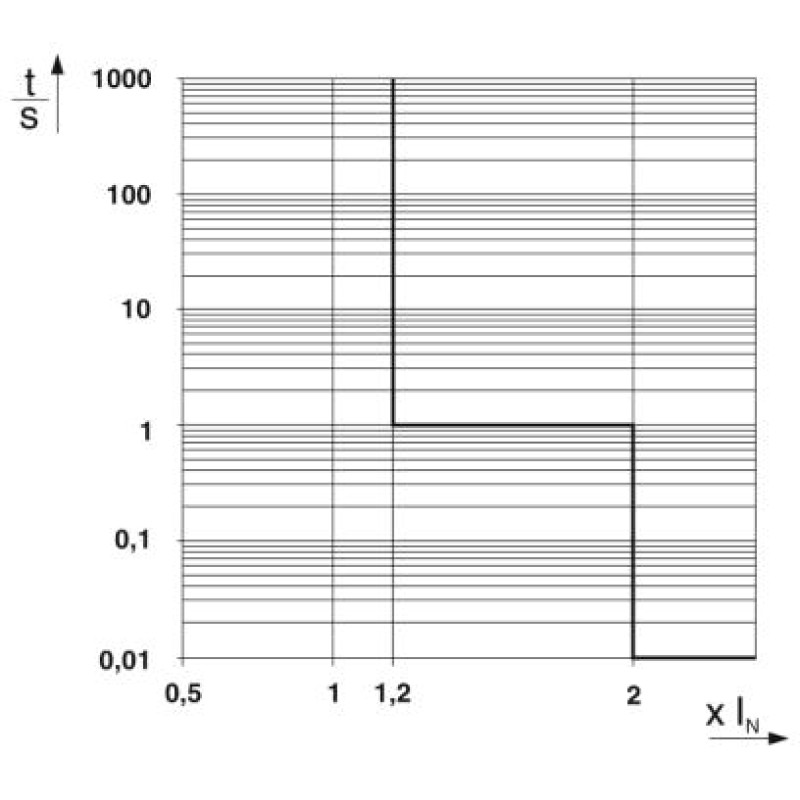

| Час відключення | ≤ 10 мс (при короткому замиканні > 2,0 x IN) |
| Відключення при зниженій напрузі | ≤ 17,8 DC (активний) |
| Відключення при перевантаженні | ≥ 30,5 В DC (активний) |
| Макс. ємнісне навантаження | 45000 мкФ (Залежно від налаштувань струму та доступного струму короткого замикання) |
| Найменування, підключення | Ланцюг віддаленого оповіщення |
| Функція перемикання | Замикач |
| Робочий струм | 100 мА DC |
| Тип підключення | Затискачі Push-in |
| Довжина зняття ізоляції | 10 мм |
| Переріз жорсткого проводу | 0,2 мм² ... 2,5 мм² |
| Переріз провідника AWG | 24 ... 12 |
| Переріз гнучкого провідника з кабельним наконечником та ізолюючим хомутом | 0,25 мм² ... 1,5 мм² |
| Переріз гнучкого провідника з кабельним наконечником, без пластмасової втулки | 0,25 мм² ... 2,5 мм² |

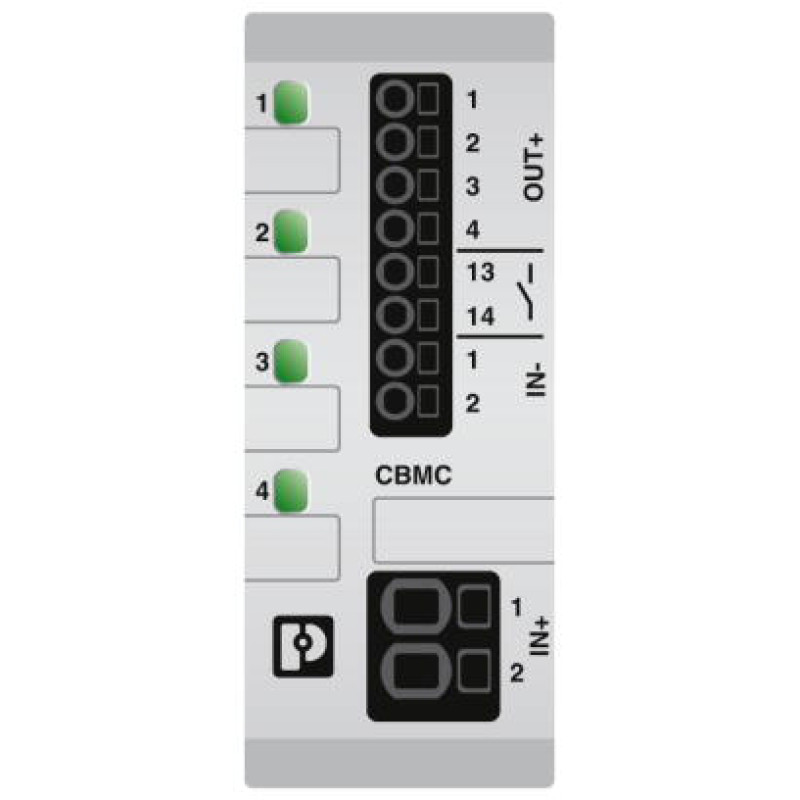

| Світлодіод каналу вимкнено | вимкн. (Канал вимкнено) |
| Світлодіод каналу жовтий | горить (Канал увімкнено, навантаження каналу > 80 %) |
| Світлодіод каналу зелений | горить (Канал включений) |
| Світлодіод каналу червоний | горить (Канал вимкнений, помилка реле, активований захист від зниженої або підвищеної напруги) |

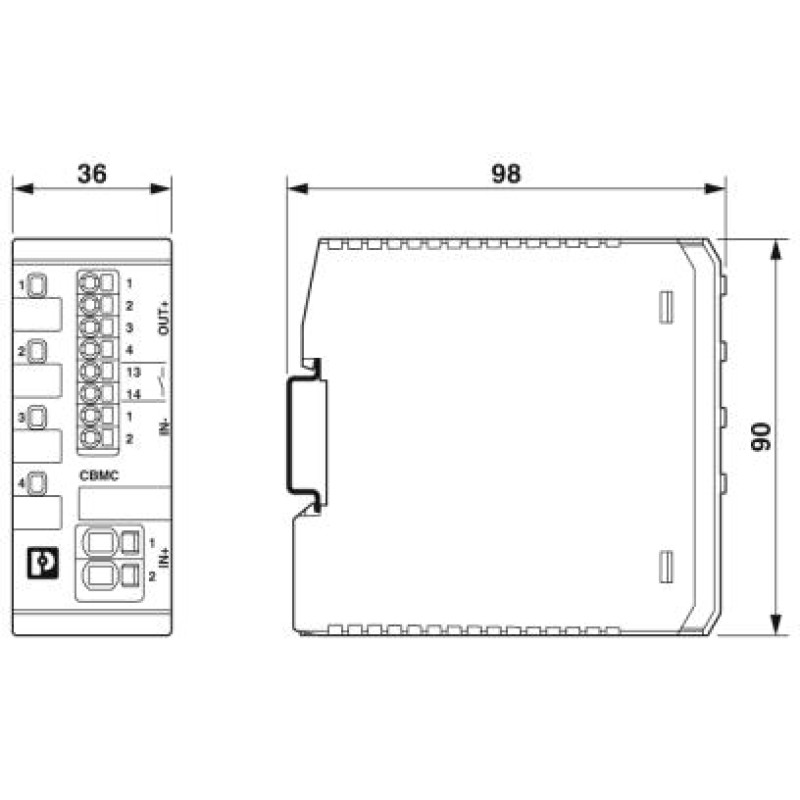

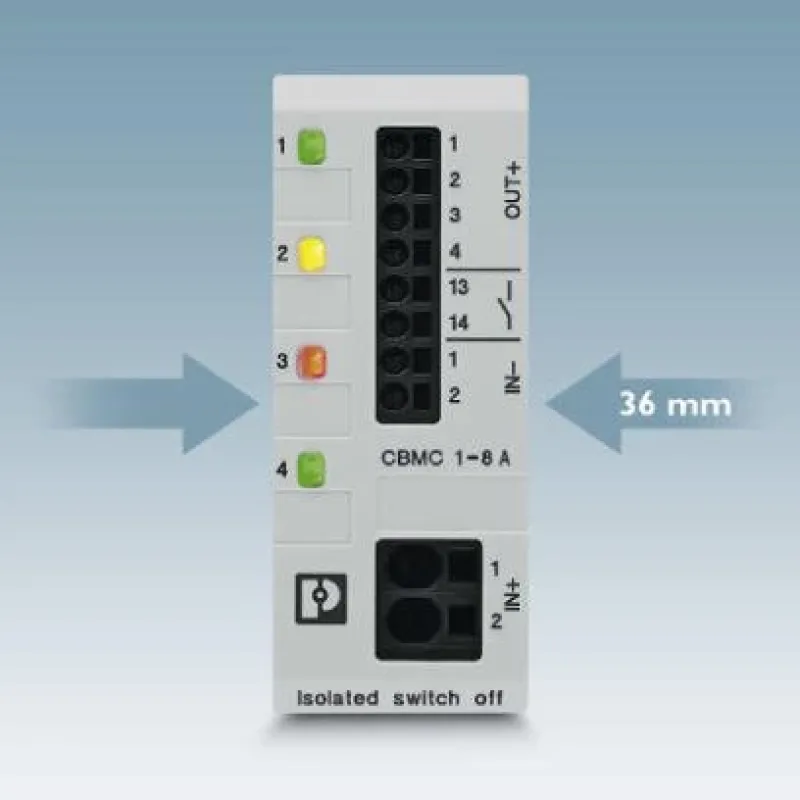

| Ширина | 36 мм |
| Висота | ≤ 3000 м до 52 °C (amsl (вище рівня моря)) |
| Глибина | 98 мм (вкл. монтажна рейка 7,5 мм) |
| Колір | світло-сірий RAL 7035 |
| Матеріал | Полікарбонат (корпус) |
| Клас займистості згідно UL 94 | V-0 |
| Температура навколишнього середовища (при експлуатації) | -25 °C ... 60 °C |
| Температура навколишнього середовища (зберігання/транспорт) | -40 °C ... 70 °C |
| Визначення вологості | 96 год, 95 % ОВ, 40 °C |
| Стандарти/нормативні документи | EN 50178 |
| Тип монтажу | Монтажна рейка: 35 мм |
Переваги:
✔️Проста заміна пристроїв без зміни проекту завдяки компактній конструкції та індивідуальним можливостям налаштування
✔️Можливість налаштування ланцюгів струму за допомогою однокнопкової системи керування світлодіодних клавіш
✔️Підвищена безпека установки при обслуговуванні завдяки деблокуванню з гальванічним поділом
✔️Безпечна експлуатація установки завдяки запатентованій технології контролю гальванічної розв'язки
✔️Додатковий захист від небажаної зміни параметрів струму завдяки електронному замку
✔️Миттєве розуміння робочого стану за допомогою жовтого, червоного та зеленого індикаторів
